WU600L-TKMLJV (2011)

Toyota Dyna

Production Jul 2011 - May 2015
Engine W04D
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(1107- )ST..CBU ; (1107- )ST..GCC..IV3 ; (1107- )WU600,650..WT..DCRTH

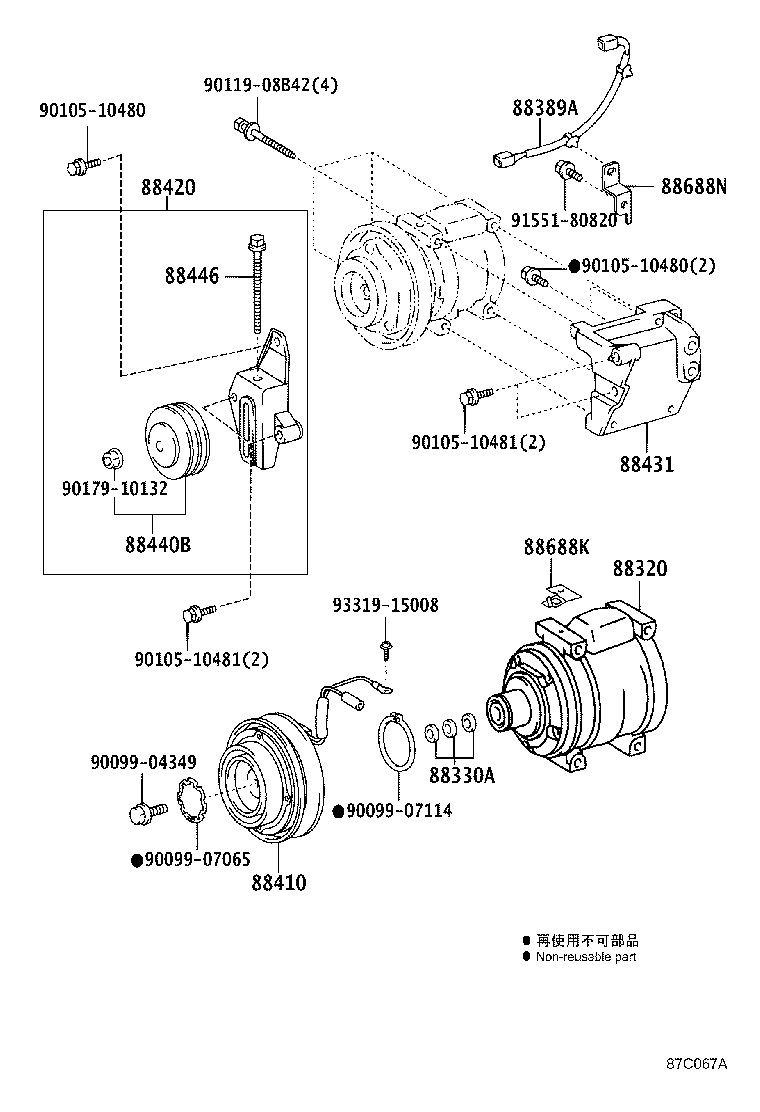

Click highlighted areas on diagram

diagram 88320 88330A 88389A 88410 88420 88431 88440B 88446 88688K 88688N 9009904349 9009907065 9009907114 9010510480 9010510480 9010510481 9010510481 9011908B42 9017910132 9155180820 9331915008
Part # Description Qty Price
88320 - COMPRESSOR ASSY, COOLER
88320-37080

WU600,650..GCC

AIR CONDITIONER-WITH(MANUAL)

1
88320-37080

WU600,650..CBU;WU600,650..GEN..IV3;WU600..ST..GCC..IV3

AIR CONDITIONER-WITH(MANUAL) POLLEN FILTER

1
88330A - WASHER (FOR MAGNET CLUTCH)
88335-14020

WU600,650..GCC

AIR CONDITIONER-WITH(MANUAL)

1
88335-14020

WU600,650..CBU;WU600,650..GEN..IV3;WU600..ST..GCC..IV3

AIR CONDITIONER-WITH(MANUAL) POLLEN FILTER

1
88389A - WIRE, COMPRESSOR
88389-37040

WU600,650

AIR CONDITIONER-WITH(MANUAL) POLLEN FILTER

1
88649-37010

WU600,650..GCC

AIR CONDITIONER-WITH(MANUAL)

1
88389-37040

WU600,650

AIR CONDITIONER-WITH(MANUAL)

1
88410 - CLUTCH ASSY, MAGNET
88410-37130

WU600,650..GCC

AIR CONDITIONER-WITH(MANUAL)

1
88410-37130

WU600,650..CBU;WU600,650..GEN..IV3;WU600..ST..GCC..IV3

AIR CONDITIONER-WITH(MANUAL) POLLEN FILTER

1
88420 - PULLEY ASSY, IDLE, W/BRACKET
88420-37220

WU600,650..GCC

AIR CONDITIONER-WITH(MANUAL)

1
88420-37220

WU600,650..CBU;WU600,650..GEN..IV3;WU600..ST..GCC..IV3

AIR CONDITIONER-WITH(MANUAL) POLLEN FILTER

1
88431 - BRACKET, COMPRESSOR MOUNTING, NO.1
88345-37140

WU600,650..GCC

AIR CONDITIONER-WITH(MANUAL)

1
88345-37140

WU600,650..CBU;WU600..ST..GCC..IV3;WU600,650..WT..DCRTH..GEN..IV3

AIR CONDITIONER-WITH(MANUAL) POLLEN FILTER

1
88440B - PULLEY ASSY, IDLE
88440-37020

WU600,650..GCC

AIR CONDITIONER-WITH(MANUAL)

1
88440-37020

WU600,650..CBU;WU600,650..GEN..IV3;WU600..ST..GCC..IV3

AIR CONDITIONER-WITH(MANUAL) POLLEN FILTER

1
88446 - BOLT, IDLE PULLEY
90105-08099

WU600,650..CBU;WU600,650..GEN..IV3;WU600..ST..GCC..IV3

AIR CONDITIONER-WITH(MANUAL) POLLEN FILTER

1
90105-08099

WU600,650..GCC

AIR CONDITIONER-WITH(MANUAL)

1
88688K - BRACKET, COOLER COMPRESSOR
88688-3V510

WU600,650..GCC

AIR CONDITIONER-WITH(MANUAL)

1
88688-3V510

WU600,650..CBU;WU600,650..GEN..IV3;WU600..ST..GCC..IV3

AIR CONDITIONER-WITH(MANUAL) POLLEN FILTER

1
88688N - BRACKET, COOLER
88688-3V450

WU600,650..CBU;WU600..ST..GCC..IV3;WU600,650..WT..DCRTH..GEN..IV3

AIR CONDITIONER-WITH(MANUAL) POLLEN FILTER

1
88688-3V450

WU600,650..GCC

AIR CONDITIONER-WITH(MANUAL)

1
Common parts
90099-04349
90099-07065
90099-07114
90105-10480
90105-10481
90119-08B42
90179-10132
91551-80820
93319-15008
