WU412L-TKMRB (2006)

Toyota Dyna

Production Oct 2006 - Jun 2011
Engine W04D
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

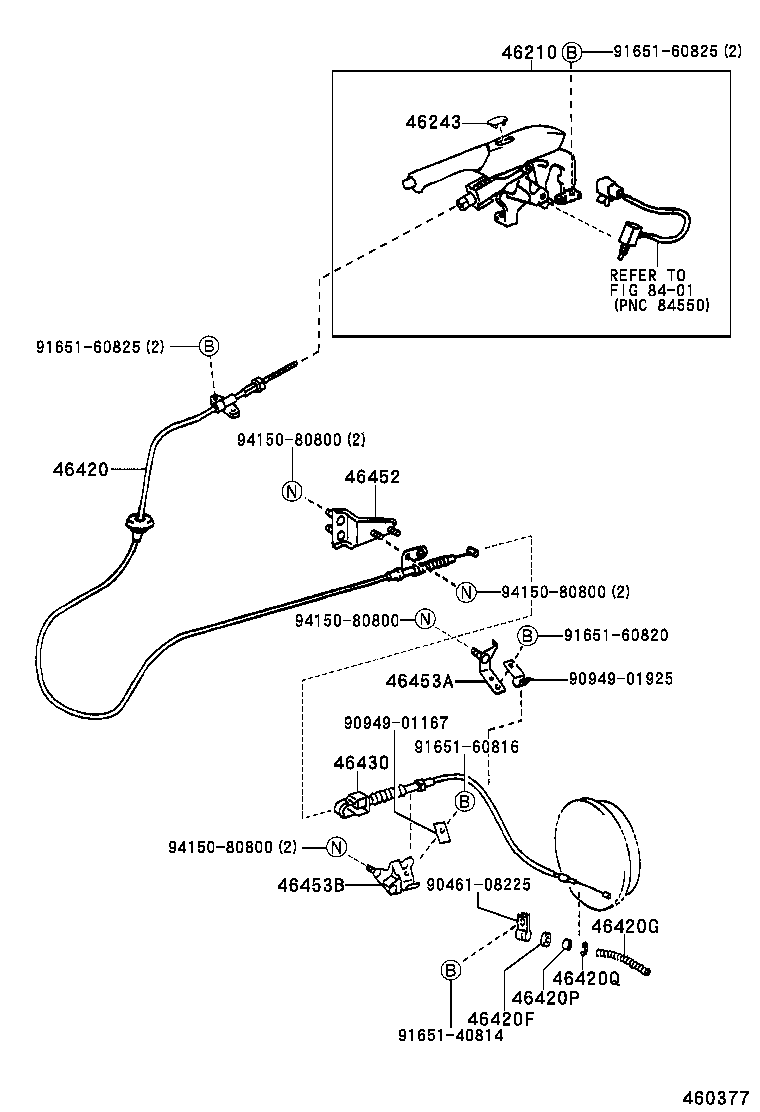

ILLUST NO. 1 OF 2(0010- )XZU402,412

Click highlighted areas on diagram

diagram 46210 46243 46420 46420F 46420G 46420P 46420Q 46430 46452 46453A 46453B 8401 9046108225 9094901167 9094901925 9165140814 9165160816 9165160820 9165160825 9165160825 9415080800 9415080800 9415080800 9415080800
Part # Description Qty Price
Common parts
90461-08225
90949-01167
90949-01925
91651-40814
91651-60816
91651-60820
91651-60825
94150-80800
Linked diagrams
8401

ILLUST NO. 2 OF 2(0010- )XZU402,412

Click highlighted areas on diagram

diagram 46501 46501A 46503C 46506A 46540 46550 46550A 46550A 46550C 46550E 46550G 46555 46556 46557 46557 46577 46601 46612 46612B 9011910339 9461311200
Part # Description Qty Price
Common parts
90119-10339
94613-11200
