WU410L-TKMQS3 (2002)

Toyota Dyna

Production Dec 2002 - Jun 2011
Engine W04D
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(0212-0610)W04D..WU410..GCC,GEN ; (0304- )W04D..WU410,420..SA

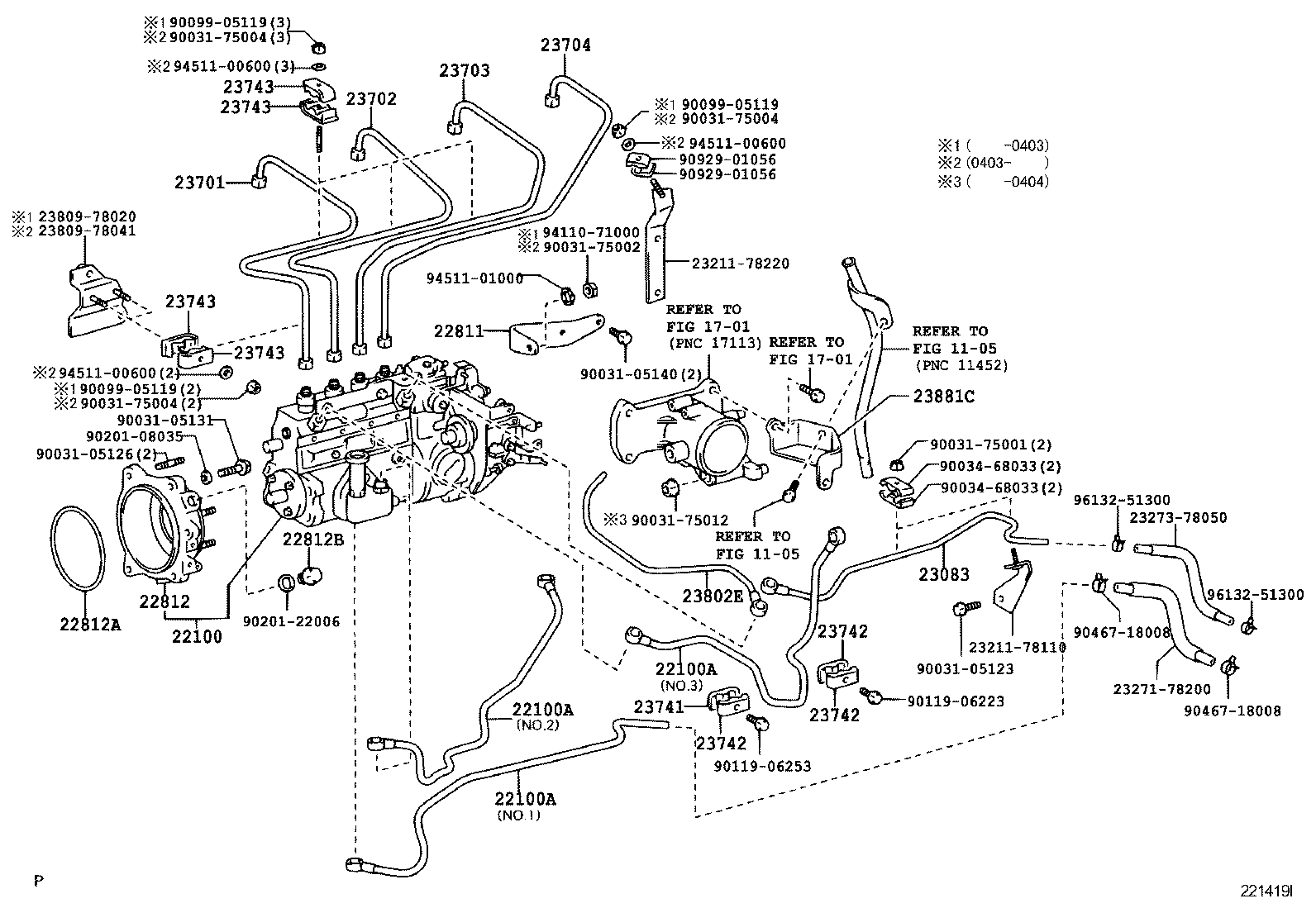

Click highlighted areas on diagram

diagram 1105 1105 1701 1701 22100 22100A 22100A 22100A 22811 22812 22812A 22812B 23083 2321178110 2321178220 2327178200 2327378050 23701 23702 23703 23704 23741 23742 23742 23742 23743 23743 23743 23743 23802E 2380978020 2380978041 23881C 9003105123 9003105126 9003105131 9003105140 9003175001 9003175002 9003175004 9003175004 9003175004 9003175012 9003468033 9003468033 9009905119 9009905119 9009905119 9011906223 9011906253 9020108035 9020122006 9046718008 9046718008 9092901056 9092901056 9411071000 9451100600 9451100600 9451100600 9451101000 9613251300 9613251300
Part # Description Qty Price
22100 - PUMP ASSY, INJECTION OR SUPPLY
22010-78330

W04D..WU410..GCC,GEN

1
22010-78370

W04D..WU410..GEN

W(HIGH ALTITUDE COMPENSATOR)

1
22010-78330

W04D..WU410..GCC,GEN

1
22010-78370

W04D..WU410..GEN

W(HIGH ALTITUDE COMPENSATOR)

1
22100A - HOSE OR PIPE, FUEL(FOR INJECTION PUMP TO FUEL FILTER)
23814-78040

W04D..WU410..GCC,GEN

NO.2

1
23812-78050

W04D..WU410..GCC,GEN

NO.1

1
23812-78040

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

NO.3

1
23812-78040

W04D..WU410..GCC,GEN

NO.3

1
23812-78050

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

NO.1

1
23814-78040

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

NO.2

1
22100A - HOSE OR PIPE, FUEL(FOR INJECTION PUMP TO FUEL FILTER)
23814-78040

W04D..WU410..GCC,GEN

NO.2

1
23812-78050

W04D..WU410..GCC,GEN

NO.1

1
23812-78040

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

NO.3

1
23812-78040

W04D..WU410..GCC,GEN

NO.3

1
23812-78050

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

NO.1

1
23814-78040

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

NO.2

1
22100A - HOSE OR PIPE, FUEL(FOR INJECTION PUMP TO FUEL FILTER)
23814-78040

W04D..WU410..GCC,GEN

NO.2

1
23812-78050

W04D..WU410..GCC,GEN

NO.1

1
23812-78040

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

NO.3

1
23812-78040

W04D..WU410..GCC,GEN

NO.3

1
23812-78050

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

NO.1

1
23814-78040

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

NO.2

1
22811 - STAY, INJECTION PUMP, NO.1
22811-78010

W04D..WU410..GCC,GEN

1
22811-78010

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

1
22812 - RETAINER, INJECTION PUMP
22802-78040

W04D..WU410..GCC,GEN

1
22802-78040

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

1
22812A - RING, O
90301-99019

W04D..WU410..GCC,GEN

1
90301-99019

W04D..WU410..GCC,GEN

1
90099-14072

W04D..WU410..GEN

W(HIGH ALTITUDE COMPENSATOR)

1
22812B - PLUG, W/HEAD STRAIGHT SCREW(FOR INJECTION PUMP RETAINER
90341-22002

W04D..WU410..GCC,GEN

1
90341-22002

W04D..WU412,42#;W04D..WU410..65T;W04D..WU410..75T..GEN

1
23083 - PIPE SUB-ASSY, NOZZLE LEAKAGE, NO.3
23803-78110

W04D..WU410..GCC,GEN

1
23803-78110

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

1
23701 - PIPE SUB-ASSY, INJECTION, NO.1
23701-78020

W04D..WU410..GCC,GEN

1
23701-78020

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

1
23702 - PIPE SUB-ASSY, INJECTION, NO.2
23702-78020

W04D..WU410..GCC,GEN

1
23702-78020

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

1
23703 - PIPE SUB-ASSY, INJECTION, NO.3
23703-78020

W04D..WU410..GCC,GEN

1
23703-78020

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

1
23704 - PIPE SUB-ASSY, INJECTION, NO.4
23704-78020

W04D..WU410..GCC,GEN

1
23704-78020

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

1
23741 - CLAMP, INJECTION PIPE, NO.1
90929-01058

W04D..WU410..GCC,GEN

1
90929-01058

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

1
23742 - CLAMP, INJECTION PIPE, NO.2
90929-01057

W04D..WU410..GCC,GEN

3
90929-01057

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

3
23742 - CLAMP, INJECTION PIPE, NO.2
90929-01057

W04D..WU410..GCC,GEN

3
90929-01057

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

3
23742 - CLAMP, INJECTION PIPE, NO.2
90929-01057

W04D..WU410..GCC,GEN

3
90929-01057

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

3
23743 - CLAMP, INJECTION PIPE, NO.3
90929-01056

W04D..WU410..GCC,GEN

10
90929-01056

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

12
23743 - CLAMP, INJECTION PIPE, NO.3
90929-01056

W04D..WU410..GCC,GEN

10
90929-01056

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

12
23743 - CLAMP, INJECTION PIPE, NO.3
90929-01056

W04D..WU410..GCC,GEN

10
90929-01056

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

12
23743 - CLAMP, INJECTION PIPE, NO.3
90929-01056

W04D..WU410..GCC,GEN

10
90929-01056

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

12
23802E - PIPE SUB-ASSY, FUEL
23803-78090

W04D..WU410..GCC,GEN

1
23803-78090

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

1
23881C - BRACKET, FUEL HOSE
23881-78020

W04D..WU410,420

1
23881-78021

W04D..WU410..GCC,GEN

1
23881-78021

W04D..WU420;W04D..WU410..65T;W04D..WU410..75T..GEN

1
Common parts
23211-78110
23211-78220
23271-78200
23273-78050
23809-78020
23809-78041
90031-05123
90031-05126
90031-05131
90031-05140
90031-75001
90031-75002
90031-75004
90031-75012
90034-68033
90099-05119
90119-06223
90119-06253
90201-08035
90201-22006
90467-18008
90929-01056
94110-71000
94511-00600
94511-01000
96132-51300
Linked diagrams
1105
1701
