BU410L-TKFQWR3 (2004)

Toyota Dyna

Production Nov 2004 - Jan 2007
Engine 15BFTE
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(0010- )

Click highlighted areas on diagram

diagram 88301 88302 88320 88330A 88403 88410 88431 88440B 88446 88688K 9009904349 9009907065 9009907114 9010510480 9010510481 9011908B42 9331915008
Part # Description Qty Price
Common parts
90099-04349
90099-07065
90099-07114
90105-10480
90105-10481
90119-08B42
93319-15008

(0010- )

Click highlighted areas on diagram

REFRIGERATOR CAR

diagram 16630E 2660878020 8271537160 88420 88431 88431A 88433 9010510477 9010510478 9010510479 9010512310 9010512318 9010512318 9151180816 9151180835
Part # Description Qty Price
Common parts
26608-78020
82715-37160
90105-10477
90105-10478
90105-10479
90105-12310
90105-12318
91511-80816
91511-80835

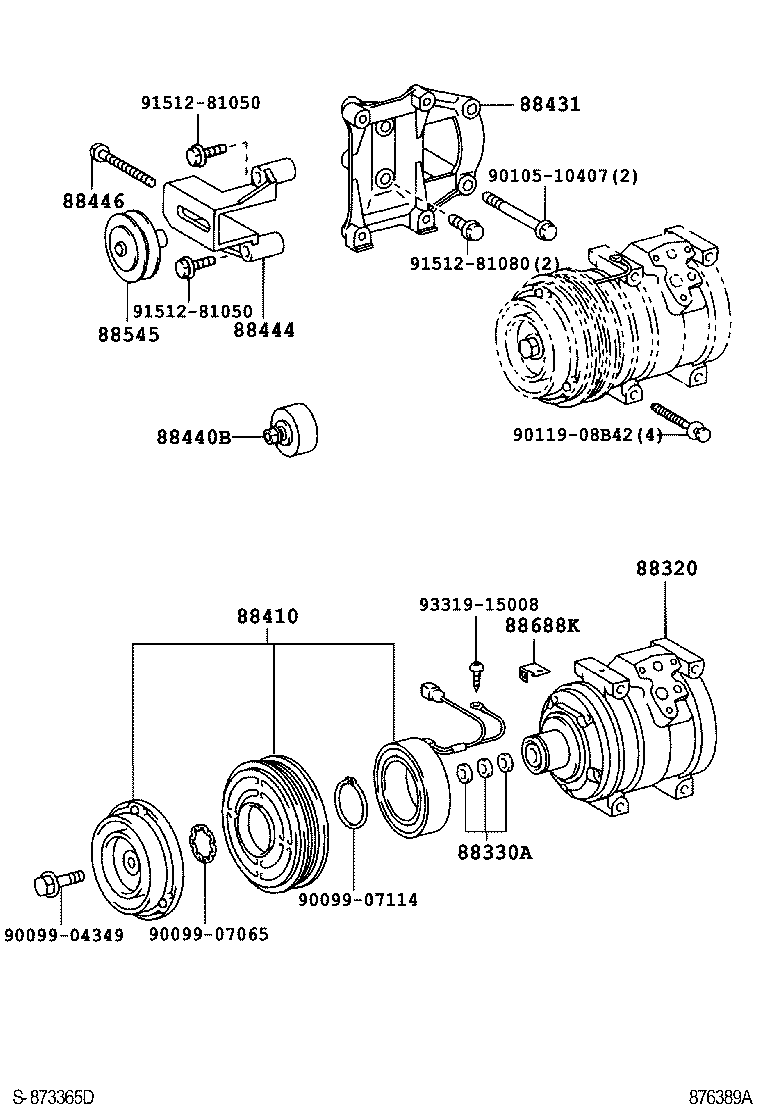

(0411- )BU410,420

Click highlighted areas on diagram

diagram 88320 88330A 88410 88431 88440B 88444 88446 88545 88688K 9009904349 9009907065 9009907114 9010510407 9011908B42 9151281050 9151281050 9151281080 9331915008
Part # Description Qty Price
88320 - COMPRESSOR ASSY, COOLER
88320-37070

BU410,420

1
88330A - WASHER (FOR MAGNET CLUTCH)
88335-14020

BU410,420

1
88410 - CLUTCH ASSY, MAGNET
88410-37080

BU410,420

1
88431 - BRACKET, COMPRESSOR MOUNTING, NO.1
88431-37080

BU410,420

1
88440B - PULLEY ASSY, IDLE
88440-37030

BU410,420

1
88444 - BRACKET, IDLE PULLEY
88444-37120

BU410,420

1
88446 - BOLT, IDLE PULLEY
90099-04306

BU410,420

1
88545 - PULLEY ASSY, IDLE
88440-35010

BU410,420

1
88688K - BRACKET, COOLER COMPRESSOR
88688-2D770

BU410,420

1
Common parts
90099-04349
90099-07065
90099-07114
90105-10407
90119-08B42
91512-81050
91512-81080
93319-15008
