LXS10R-AEJBS (1996)

Toyota Crown Comfort

Production Jan 1996 - Feb 1998
Engine 2L
Transmission 4H MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9601-0108)LXS1#

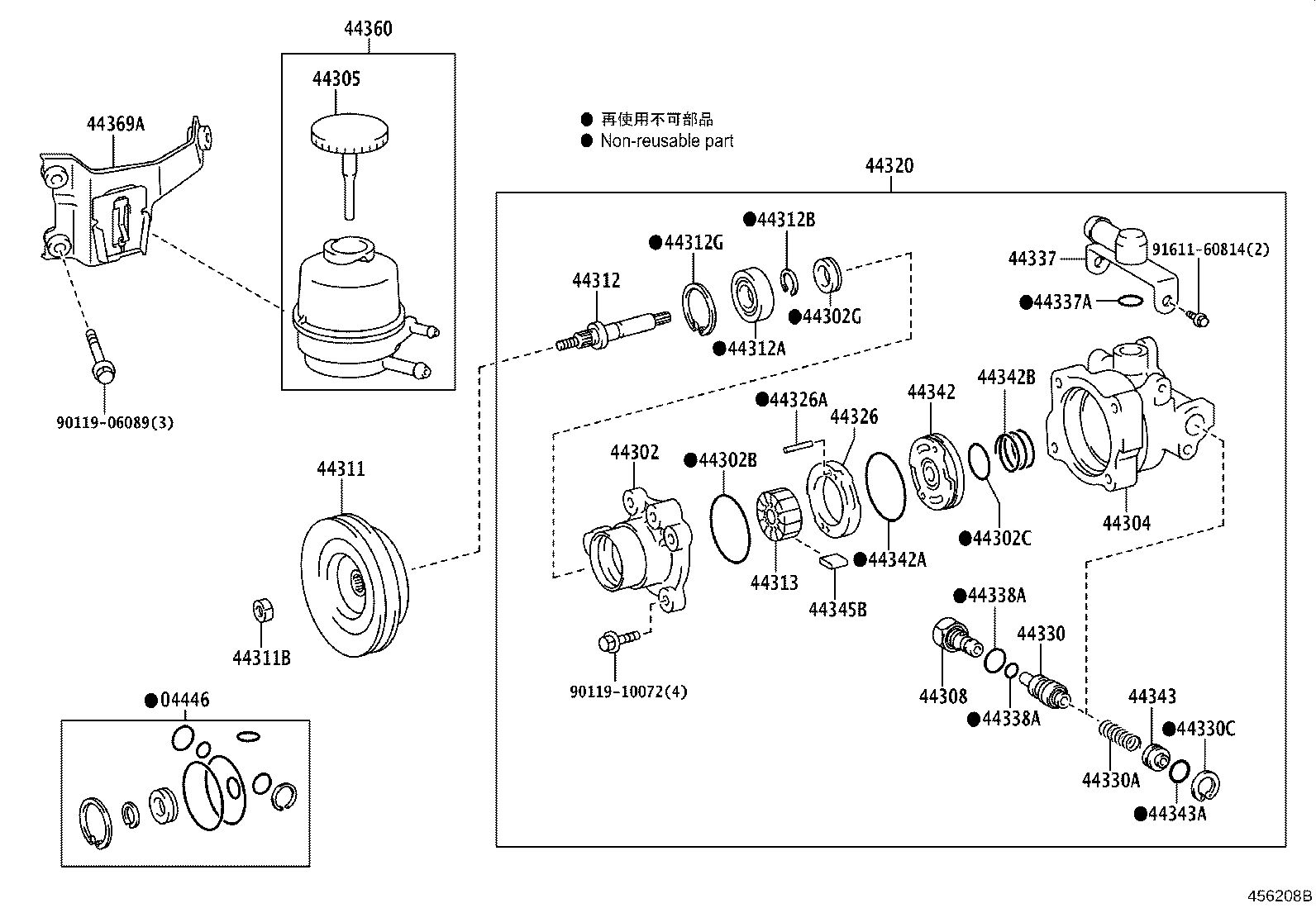

Click highlighted areas on diagram

diagram 04446 44302 44302B 44302C 44302G 44304 44305 44308 44311 44311B 44312 44312A 44312B 44312G 44313 44320 44326 44326A 44330 44330A 44330C 44337 44337A 44338A 44338A 44342 44342A 44342B 44343 44343A 44345B 44360 44369A 9011906089 9011910072 9161160814
Part # Description Qty Price
04446 - GASKET KIT, POWER STEERING PUMP
04446-27020

LXS1#

1
44302 - HOUSING SUB-ASSY, VANE PUMP, FRONT
44302-30110

LXS1#

1
44302B - RING, O, NO.1(FOR VANE PUMP HOUSING)
90301-60001

LXS1#,YXS10

1
44302C - RING, O, NO.2(FOR VANE PUMP HOUSING)
96711-19016

LXS1#,YXS10

1
44302G - SEAL, OIL, NO.2(FOR VANE PUMP HOUSING)
90311-17004

LXS1#,YXS10

1
44304 - HOUSING SUB-ASSY, VANE PUMP, REAR
44304-30051

LXS1#

1
44305 - CAP SUB-ASSY, VANE PUMP OIL RESERVOIR
44305-28020

LXS1#

1
44308 - UNION SUB-ASSY, PRESSURE PORT
44308-14041

LXS1#,YXS10

1
44311 - PULLEY, VANE PUMP
44311-30150

LXS1#

1
44311B - NUT(FOR VANE PUMP PULLEY)
90179-12022

LXS1#

1
44312 - SHAFT, VANE PUMP
44312-28010

LXS1#,YXS10

1
44312A - BEARING(FOR VANE PUMP SHAFT)
90363-17011

LXS1#,YXS10

1
44312B - RING, SNAP, NO.1(FOR VANE PUMP SHAFT)
90520-15005

LXS1#,YXS10

1
44312G - RING, SNAP, NO.2(FOR VANE PUMP SHAFT BEARING)
90521-51003

LXS1#,YXS10

1
44313 - ROTOR, VANE PUMP
44313-22080

LXS1#,YXS10

MARK 4

1
44313-22070

LXS1#,YXS10

MARK 3

1
44313-22050

LXS1#,YXS10

MARK 1

1
44313-22060

LXS1#,YXS10

MARK 2

1
44313-22040

LXS1#,YXS10

NO MARK

1
44320 - PUMP ASSY, VANE
44320-22470

LXS1#

1
44326 - RING, CAM(FOR VANE PUMP)
44325-12030

LXS1#,YXS10

MARK 2

1
44325-12040

LXS1#,YXS10

MARK 3

1
44325-12010

LXS1#,YXS10

NO MARK

1
44325-12050

LXS1#,YXS10

MARK 4

1
44325-12020

LXS1#,YXS10

MARK 1

1
44326A - PIN, STRAIGHT(FOR VANE PUMP CAM RING)
90250-05008

LXS1#,YXS10

L=25,OD=5.0

2
44330 - VALVE ASSY, FLOW CONTROL
44330-12131

LXS1#

MARK A

1
44330-12141

LXS1#

MARK B

1
44330-12171

LXS1#

MARK E

1
44330-12151

LXS1#

MARK C

1
44330-12161

LXS1#

MARK D

1
44330-12181

LXS1#

MARK F

1
44330A - SPRING, COMPRESSION(FOR FLOW CONTROL VALVE)
90501-12103

LXS1#,YXS10

1
44330C - RING, SNAP(FOR FLOW CONTROL VALVE)
96151-01700

LXS1#,YXS10

1
44337 - UNION, POWER STEERING SUCTION PORT
44337-30010

LXS1#

1
44337A - RING, O(FOR POWER STEERING SUCTION PORT)
96711-19013

LXS1#,YXS10

1
44338A - RING, O(FOR PRESSURE PORT UNION)
96711-19014

LXS1#,YXS10

OD=17.0,ID=13.0

1
90301-22001

LXS1#,YXS10

OD=25.5,ID=22.5

1
44338A - RING, O(FOR PRESSURE PORT UNION)
96711-19014

LXS1#,YXS10

OD=17.0,ID=13.0

1
90301-22001

LXS1#,YXS10

OD=25.5,ID=22.5

1
44342 - PLATE, VANE PUMP SIDE, REAR
44341-12010

LXS1#,YXS10

1
44342A - RING, O(FOR VANE PUMP SIDE PLATE REAR)
90301-53002

LXS1#,YXS10

1
44342B - SPRING, COMPRESSION(FOR VANE PUMP SIDE PLATE REAR)
90501-23014

LXS1#,YXS10

1
44343 - SEAT, FLOW CONTROL SPRING
44343-12040

LXS1#,YXS10

1
44343A - RING, O(FOR FLOW CONTROL SPRING SEAT)
96711-19014

LXS1#,YXS10

1
44345B - PLATE, VANE PUMP
44345-12050

LXS1#,YXS10

L=14.989

10
44345-12040

LXS1#,YXS10

L=14.991

10
44345-12020

LXS1#,YXS10

L=14.995

10
44345-12010

LXS1#,YXS10

L=14.997

10
44345-12030

LXS1#,YXS10

L=14.993

10
44360 - RESERVOIR ASSY, VANE PUMP OIL
44360-14081

LXS1#

1
44369A - BRACKET, OIL RESERVOIR, NO.1
44390-22011

LXS1#

1
Common parts
90119-06089
90119-10072
91611-60814
