LS130R-AEJBS (1987)

Toyota Crown

Production Sep 1987 - Oct 1991
Engine 2L
Transmission 4H MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8709- )2L

Click highlighted areas on diagram

12V 2.0KW

diagram 28011 28100 28110 28120 28139 28140 28142 28143 28150B 28160 28160A 28160A 28165 28199A 28228A 28229A 28252 28252 9009900901 9009902211 9009904955 9009905129 9009912009 9009914058 9011912018 9011912018 9017908146 9411040800 9411551200 9451100600 9451100800 9671119006
Part # Description Qty Price
28011 - CLUTCH SUB-ASSY, STARTER
28011-54070

2L..LS130

1
28100 - STARTER ASSY
28100-54070

2L..LS130

12V 2.0KW

1
28110 - HOUSING ASSY, STARTER DRIVE
28115-54070

2L..LS130

1
28120 - YOKE ASSY, STARTER
28120-54070

2L..LS130

1
28139 - WIRE, LEAD, NO.1(FOR STARTER)
28139-54070

2L..LS130

1
28140 - HOLDER ASSY, STARTER BRUSH
28140-54070

2L..LS130

1
28143 - SPRING, STARTER BRUSH
90099-17115

2L..LS130

4
28150B - SWITCH ASSY, MAGNETIC
28150-54070

2L..LS130

1
28160 - ARMATURE ASSY, STARTER
28160-54070

2L..LS130

1
28160-54071

2L..LS130

1
28160A - BEARING, STARTER ARMATURE
90099-10131

2L..LS130

NO.2

1
28253-54070

2L..LS130

NO.1

1
28160A - BEARING, STARTER ARMATURE
90099-10131

2L..LS130

NO.2

1
28253-54070

2L..LS130

NO.1

1
28165 - SPRING, STARTER MAGNET SWITCH RETURN
28165-26040

2L,5M#,7MGE,4Y..LS130,MS13#,YS132

1
28199A - PROTECTOR, DUST STARTER
28199-77090

2L..LS130

1
28119-54070

2L..LS130

1
28228A - ROLLER, STARTER CLUTCH
28228-26040

2L,5M#,7MGE,4Y..LS130,MS13#,YS132

5
28229A - RETAINER, STARTER IDLE GEAR
28229-26040

2L,5M#,7MGE,4Y..LS130,MS13#,YS132

1
28252 - GEAR, STARTER IDLE
28254-54070

2L..LS130

NO.2

1
28251-54070

2L..LS130

NO.1

1
28252 - GEAR, STARTER IDLE
28254-54070

2L..LS130

NO.2

1
28251-54070

2L..LS130

NO.1

1
Common parts
90099-00901
90099-02211
90099-04955
90099-05129
90099-12009
90099-14058
90119-12018
90179-08146
94110-40800
94115-51200
94511-00600
94511-00800
96711-19006

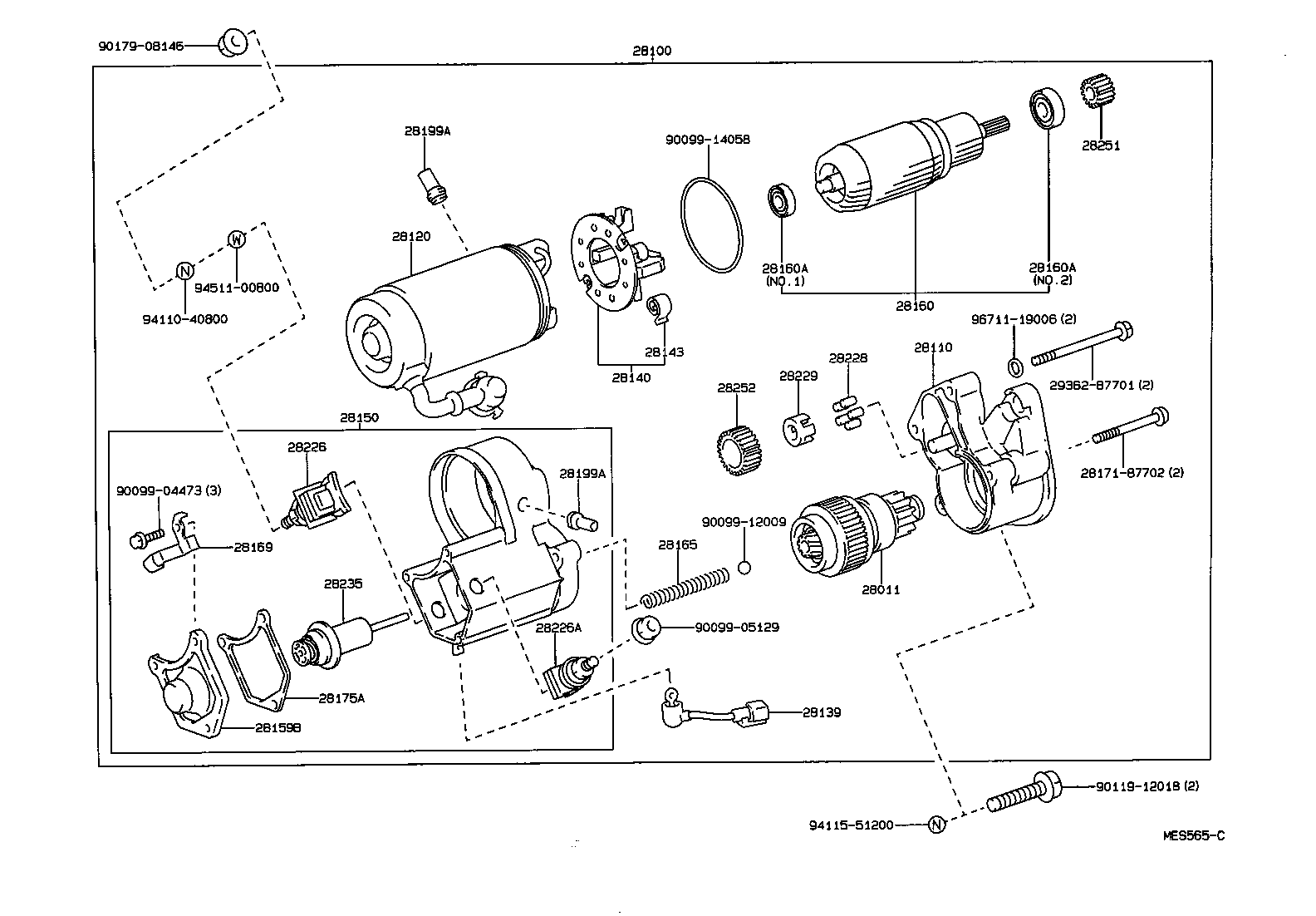

(9110-9512)2L

Click highlighted areas on diagram

12V 2.0KW

diagram 28011 28100 28110 28120 28139 28140 28143 28150 28159B 28160 28160A 28160A 28165 28169 2817187702 28175A 28199A 28199A 28226 28226A 28228 28229 28235 28251 28252 2936287701 9009904473 9009905129 9009912009 9009914058 9011912018 9017908146 9411040800 9411551200 9451100800 9671119006
Part # Description Qty Price
Common parts
28171-87702
29362-87701
90099-04473
90099-05129
90099-12009
90099-14058
90119-12018
90179-08146
94110-40800
94115-51200
94511-00800
96711-19006
