ST191R-AEMNK (1992)

Toyota Corona (Sed/Lb)

Production Mar 1992 - Nov 1997
Engine 3SFE
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9203- )JPP..RHD

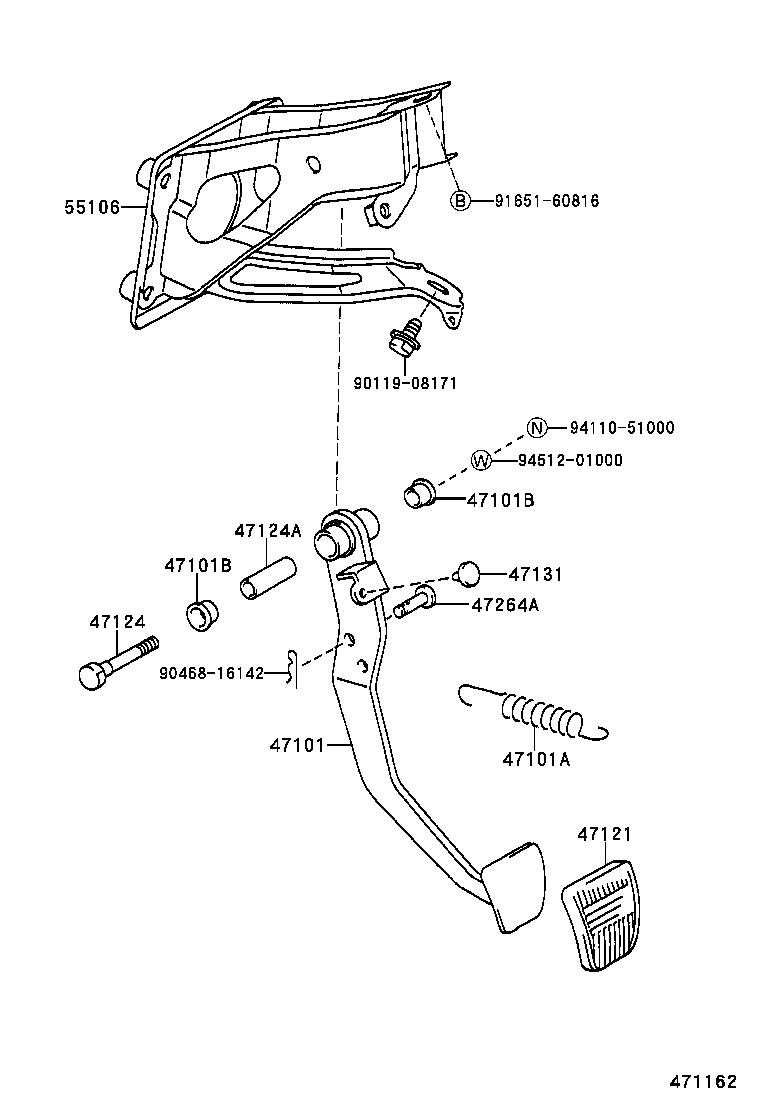

Click highlighted areas on diagram

diagram 47101 47101A 47101B 47101B 47121 47124 47124A 47131 47264A 55106 9011908171 9046816142 9165160816 9411051000 9451201000
Part # Description Qty Price
47101 - PEDAL SUB-ASSY, BRAKE
47101-20450

AT190,ST191..JPP..RHD..MTM

 1
47101-20450

AT190,ST191..JPP..RHD..MTM

 1
47101A - SPRING(FOR BRAKE PEDAL RETURN)
90905-07002

AT190,ST191..JPP

 1
90905-07002

AT190,CT190,ST191..JPP

 1
90905-07002

AT190,ST191..JPP

 1
47101B - BUSH(FOR BRAKE PEDAL)
90386-13015

AT190,ST191..JPP

 2
90386-13015

AT190,ST191..JPP

 2
90386-13015

AT190,CT190,ST191..JPP

 2
47101B - BUSH(FOR BRAKE PEDAL)
90386-13015

AT190,ST191..JPP

 2
90386-13015

AT190,ST191..JPP

 2
90386-13015

AT190,CT190,ST191..JPP

 2
47121 - PAD, BRAKE PEDAL
31321-14020

AT190,ST191..JPP..MTM

 1
31321-14020

AT190,ST191..JPP..MTM

 1
47124 - SHAFT, BRAKE PEDAL
90101-10015

AT190,ST191..JPP

 1
90101-10015

AT190,CT190,ST191..JPP

 1
90101-10015

AT190,ST191..JPP

 1
47124A - COLLAR(FOR BRAKE PEDAL SHAFT)
90387-10003

AT190,ST191..JPP

 1
90387-10003

AT190,CT190,ST191..JPP

 1
90387-10003

AT190,ST191..JPP

 1
47131 - CUSHION(FOR STOP LAMP SWITCH)
90541-06036

AT190,ST191..JPP

 1
90541-06036

AT190,CT190,ST191..JPP

 1
90541-06036

AT190,ST191..JPP

 1
47264A - PIN(FOR PUSH ROD)
47148-12020

AT190,CT190,ST191..JPP

 1
47148-12050

AT190,CT190,ST191..JPP

 1
47148-12050

AT190,ST191..JPP

 1
47148-12050

AT190,ST191..JPP

 1
55106 - SUPPORT SUB-ASSY, BRAKE PEDAL
55106-20350

AT190,ST191..JPP..RHD

 1
55106-20350

AT190,ST191..JPP..RHD

 1
55106-20350

AT190,ST191..JPP..RHD

 1
Common parts
90119-08171
90468-16142
91651-60816
94110-51000
94512-01000
