EE110L-AEHDS (1997)

Toyota Corolla Sed/Wg

Production Apr 1997 - Sep 2001
Engine 2E
Transmission 3FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(9505- )AE111,112,CE110,EE11#..LHD

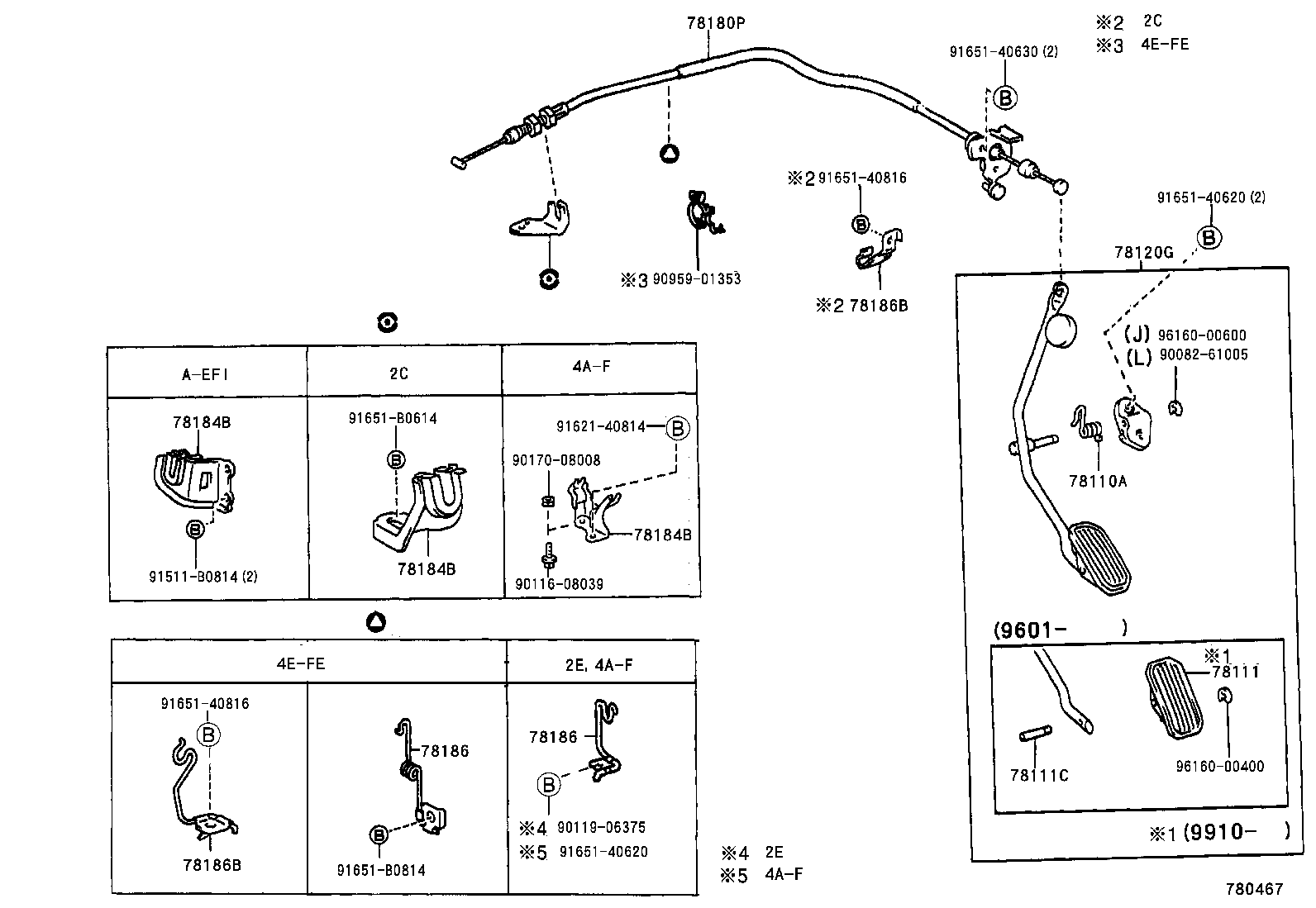

Click highlighted areas on diagram

diagram 78110A 78111 78111C 78120G 78180P 78184B 78184B 78184B 78186 78186 78186B 78186B 9008261005 9011608039 9011906375 9017008008 9095901353 91511B0814 9162140814 9165140620 9165140620 9165140630 9165140816 9165140816 91651B0614 91651B0814 9616000400 9616000600
Part # Description Qty Price
78110A - SPRING (FOR ACCELERATOR PEDAL ROD)
90508-18398

EE110..3FC

1
90508-18025

CE110..LHD;AE111..RHD..WG;EE110..LHD..3FC;EE111..3FC..GEN;EE110..MTM..(GCC,GEN);AE110,112..ARL,GCC,GEN,VEN;AE111..SED..(GCC,GEN,TUR,VEN)

1
90508-18025

AE110..TH;AE111..MA;CE110..LHD;EE111..3FC;AE111..WG..5F;EE110..LHD..3FC;AE111..LHD..WG..4FC;AE111..SED..(GL,GLI,XL,XLI);AE112..XLI..(BZ,GCC,GEN,IDN);AE110,112,EE110..(4F,4FC,5F)..(GL,GLI,SEG,STD,XL)

1
78111 - PEDAL, ACCELERATOR
78111-20060

AE111,112,CE110,EE110..LHD..(GCC,GEN)

1
78111C - PIN (FOR ACCELERATOR PEDAL)
90254-04019

AE111,112,CE110,EE110..LHD..(GCC,GEN)

1
78120G - ROD ASSY, ACCELERATOR PEDAL
78120-12230

EE111..3FC..TUR;AE111,112,CE110,EE110..LHD

1
78120-12171

EE110..3FC

1
78180P - CABLE ASSY, ACCELERATOR CONTROL
78180-1A590

EE110..LHD..(GCC,GEN)

1
78180-1A590

EE110..LHD

1
78186 - SUPPORT, ACCELERATOR CONTROL CABLE, NO.1
78186-12170

EE110..LHD..(GCC,GEN)

1
78186-12170

EE110..LHD

1
78186 - SUPPORT, ACCELERATOR CONTROL CABLE, NO.1
78186-12170

EE110..LHD..(GCC,GEN)

1
78186-12170

EE110..LHD

1
Common parts
90082-61005
90116-08039
90119-06375
90170-08008
90959-01353
91511-B0814
91621-40814
91651-40620
91651-40630
91651-40816
91651-B0614
91651-B0814
96160-00400
96160-00600
