AE80L-EEHNSW (1983)

Toyota Corolla Sed/Lb

Production May 1983 - Oct 1984
Engine 2AL
Transmission 3FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(8305- )AE8#,CE80..LHD..DX,GL,STD,XL

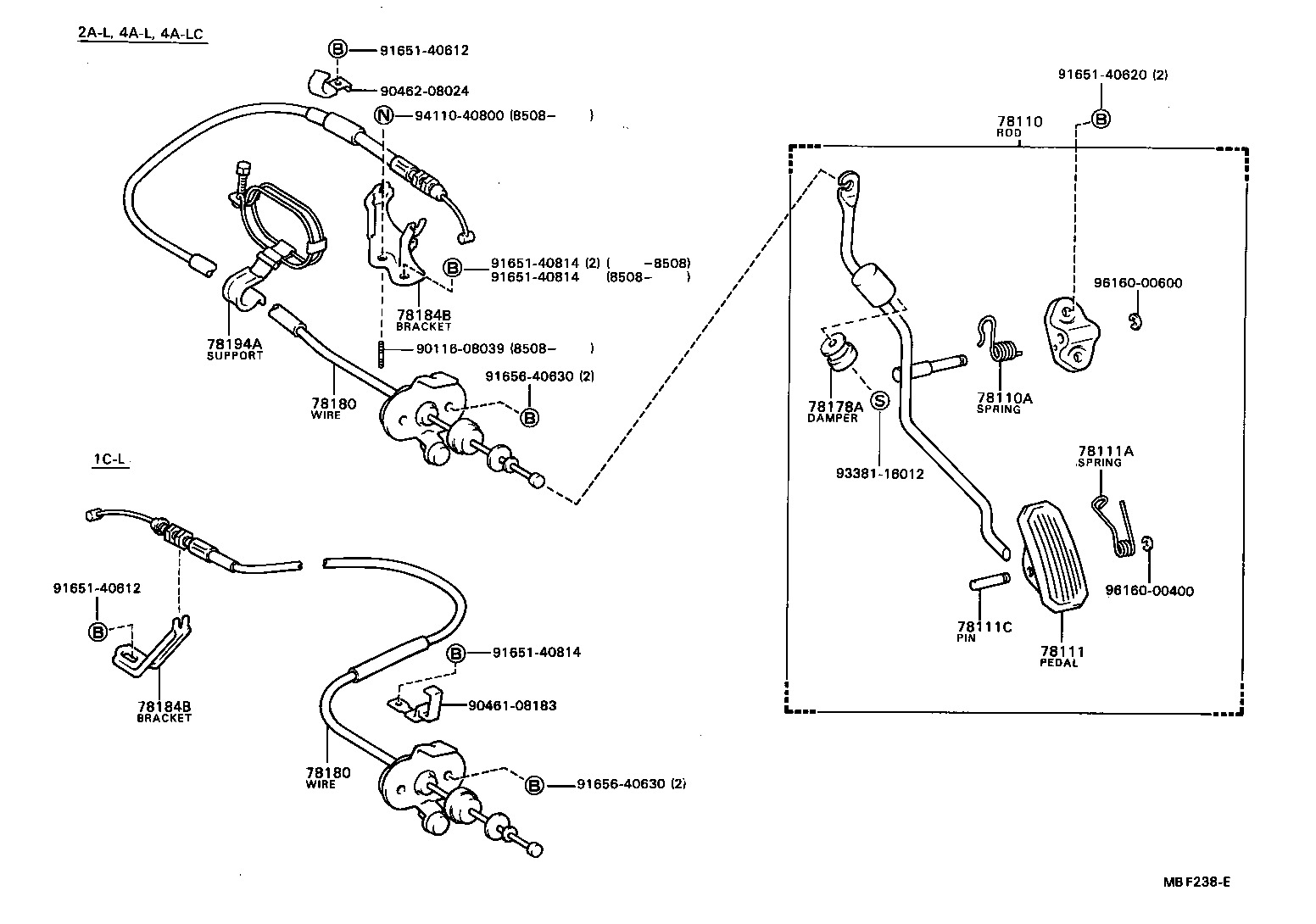

Click highlighted areas on diagram

diagram 78110 78110A 78111 78111A 78111C 78178A 78180 78180 78184B 78184B 78194A 9011608039 9046108183 9046208024 9165140612 9165140612 9165140620 9165140814 9165140814 9165140814 9165640630 9165640630 9338116012 9411040800 9616000400 9616000600
Part # Description Qty Price
78110 - ROD ASSY, ACCELERATOR PEDAL
78120-12040

AE80..LHD..(EUR,GEN);AE82,EE80..LHD..(GL,STD,XL)..GEN;AE82,EE80..LHD..(DX,GL,STD)..(EUG,SDZ)

1
78110A - SPRING (FOR ACCELERATOR PEDAL ROD)
90508-18025

EE80..RHD;EE80..LHD..GEN;AE80..ARL,EUR,GEN,SA;AE82,EE80..LHD..(DX,GL,STD)..(EUG,SDZ);AE82..(CS,CSX,DX,GL,S,SE,STD,XL)..(ARL,GEN,SA)

1
78111 - PEDAL, ACCELERATOR
78111-32010

AE8#,CE80,EE80

1
78111A - SPRING (FOR ACCELERATOR PEDAL)
90508-20056

AE8#,CE80,EE80

1
78111C - PIN (FOR ACCELERATOR PEDAL)
90249-05001

AE8#,CE80,EE80

1
78180 - WIRE ASSY, ACCELERATOR
78180-12490

AE8#..LHD..(EUR,GEN)

1
78180-12650

AE8#..LHD

1
78180 - WIRE ASSY, ACCELERATOR
78180-12490

AE8#..LHD..(EUR,GEN)

1
78180-12650

AE8#..LHD

1
78184B - BRACKET, ACCELERATOR CONTROL CABLE
78184-12160

AE8#..CS,CSX,DX,GL,S,SE,STD,XL

1
78184B - BRACKET, ACCELERATOR CONTROL CABLE
78184-12160

AE8#..CS,CSX,DX,GL,S,SE,STD,XL

1
78194A - SUPPORT, ACCELERATOR CONTROL CABLE, NO.4
78194-12030

AE8#..LHD

1
78194-12030

AE8#..LHD..(EUR,GEN)

1
78194-12040

AE8#..LHD

1
Common parts
90116-08039
90461-08183
90462-08024
91651-40612
91651-40620
91651-40814
91656-40630
93381-16012
94110-40800
96160-00400
96160-00600

(8305- )

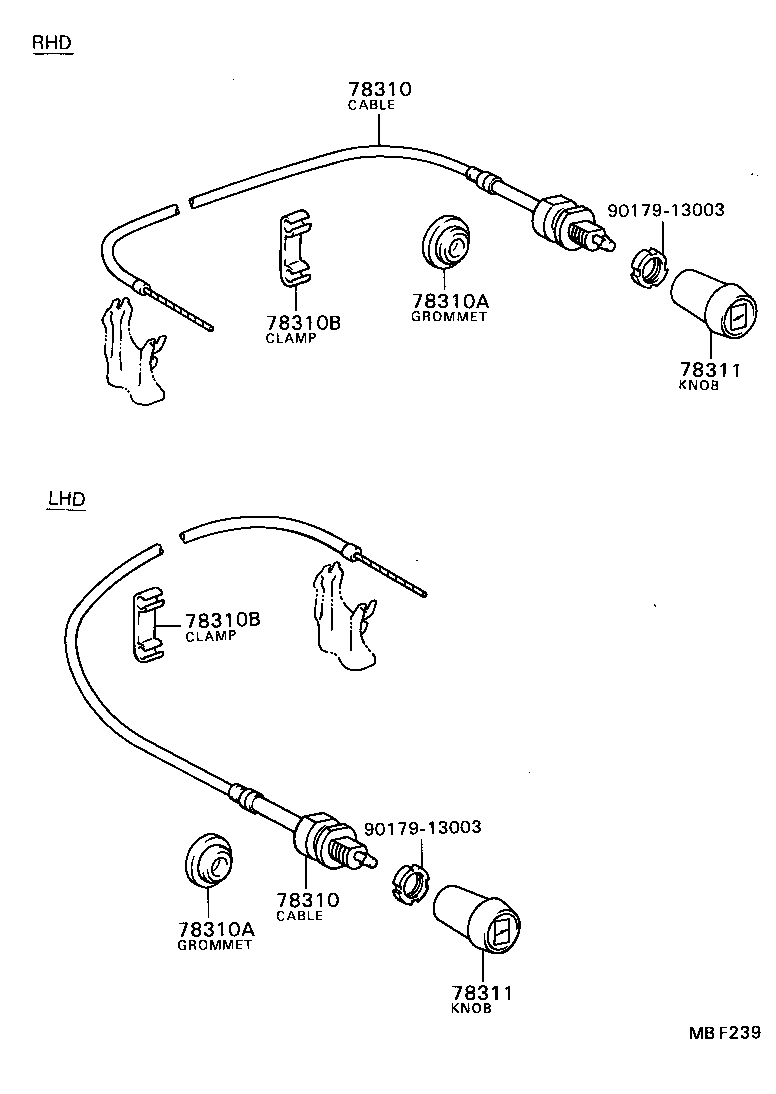

Click highlighted areas on diagram

diagram 78310 78310 78310A 78310A 78310B 78310B 78311 78311 9017913003 9017913003
Part # Description Qty Price
Common parts
90179-13003
