EE90R-AEKDS (1987)

Toyota Corolla Sed/Lb/Wg

Production May 1987 - May 1992
Engine 2E
Transmission 4F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8705-9008)SED..GCC,GEN ; (9008- )SED..GEN

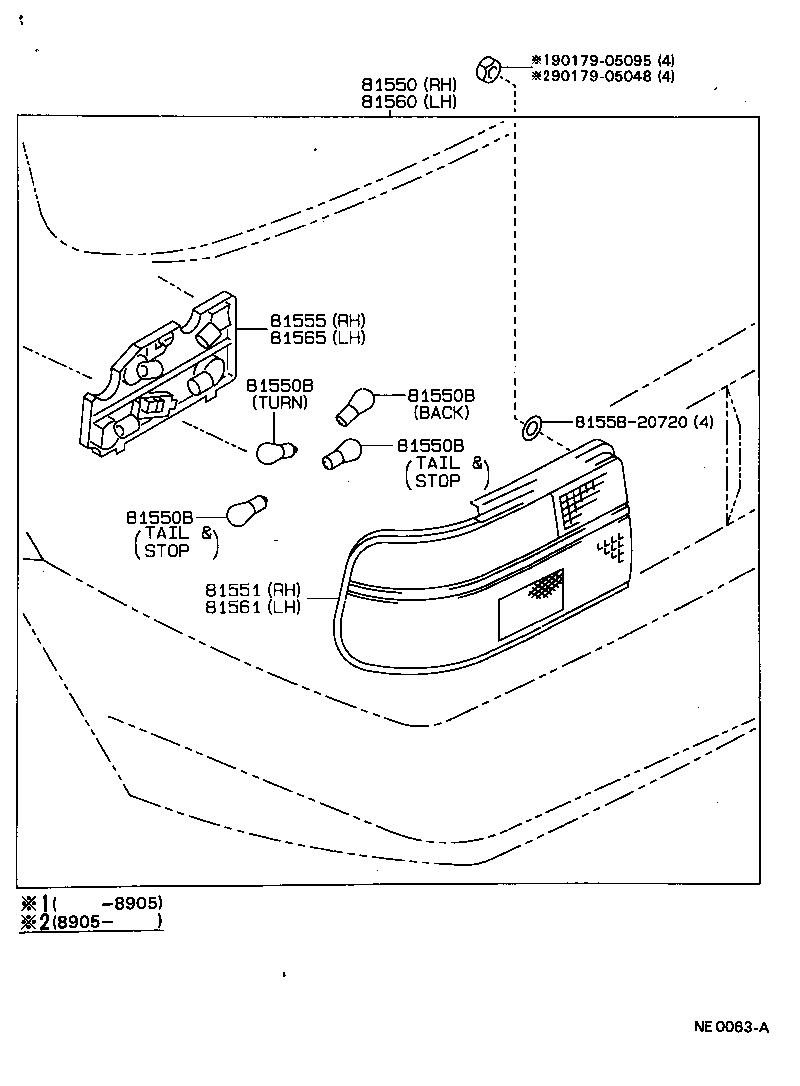

Click highlighted areas on diagram

diagram 81550 81550B 81550B 81550B 81550B 81551 81555 8155820720 81560 81561 81565 9017905048 9017905095
Part # Description Qty Price
81550 - LAMP ASSY, REAR COMBINATION, RH
81550-1A421

AE92,CE90,EE90..SED..(GL,STD,XL)..GEN

1
81550-1A420

AE92,CE90,EE90..SED..(GL,STD,XL)..GEN

1
81550-1A420

AE9#,CE90,EE90..SED..(GL,SE,STD,XL)..(GCC,GEN)

1
81550B - BULB(FOR REAR COMBINATION LAMP)
99132-21210

AE9#,CE90,EE90..SED

12V 21/5W,STOP & TAIL

4
99132-21210

AE95,CE90;AE92,EE90..SED..(GL,SE,STD,XL)..(GCC,GEN)

12V 21/5W,TAIL & STOP

4
99132-21210

EE90..SED;AE9#,CE90..SED,WG

12V 21/5W,STOP & TAIL

4
99132-11210

EE9#;AE9#,CE90..LB,SED

12V 21W,TURN OR BACK

4
99132-11210

AE92,CE90,EE9#..(GL,SE,STD,XL)..(GCC,GEN)

12V 21W,12V 21W,TURN OR BACK

4
81550B - BULB(FOR REAR COMBINATION LAMP)
99132-21210

AE9#,CE90,EE90..SED

12V 21/5W,STOP & TAIL

4
99132-21210

AE95,CE90;AE92,EE90..SED..(GL,SE,STD,XL)..(GCC,GEN)

12V 21/5W,TAIL & STOP

4
99132-21210

EE90..SED;AE9#,CE90..SED,WG

12V 21/5W,STOP & TAIL

4
99132-11210

EE9#;AE9#,CE90..LB,SED

12V 21W,TURN OR BACK

4
99132-11210

AE92,CE90,EE9#..(GL,SE,STD,XL)..(GCC,GEN)

12V 21W,12V 21W,TURN OR BACK

4
81550B - BULB(FOR REAR COMBINATION LAMP)
99132-21210

AE9#,CE90,EE90..SED

12V 21/5W,STOP & TAIL

4
99132-21210

AE95,CE90;AE92,EE90..SED..(GL,SE,STD,XL)..(GCC,GEN)

12V 21/5W,TAIL & STOP

4
99132-21210

EE90..SED;AE9#,CE90..SED,WG

12V 21/5W,STOP & TAIL

4
99132-11210

EE9#;AE9#,CE90..LB,SED

12V 21W,TURN OR BACK

4
99132-11210

AE92,CE90,EE9#..(GL,SE,STD,XL)..(GCC,GEN)

12V 21W,12V 21W,TURN OR BACK

4
81550B - BULB(FOR REAR COMBINATION LAMP)
99132-21210

AE9#,CE90,EE90..SED

12V 21/5W,STOP & TAIL

4
99132-21210

AE95,CE90;AE92,EE90..SED..(GL,SE,STD,XL)..(GCC,GEN)

12V 21/5W,TAIL & STOP

4
99132-21210

EE90..SED;AE9#,CE90..SED,WG

12V 21/5W,STOP & TAIL

4
99132-11210

EE9#;AE9#,CE90..LB,SED

12V 21W,TURN OR BACK

4
99132-11210

AE92,CE90,EE9#..(GL,SE,STD,XL)..(GCC,GEN)

12V 21W,12V 21W,TURN OR BACK

4
81551 - LENS, REAR COMBINATION LAMP, RH
81551-1A420

AE9#,CE90,EE90..SED..(GL,SE,STD,XL)..(GCC,GEN)

1
81551-1A420

AE92,CE90,EE90..SED..(GL,STD,XL)..GEN

1
81555 - SOCKET & WIRE SUB-ASSY, REAR COMBINATION LAMP, RH
81555-1A360

AE9#,CE90,EE90..SED..(GL,SE,STD,XL)..(GCC,GEN)

1
81555-1A360

AE92,CE90,EE90..SED..(GL,STD,XL)..GEN

1
81560 - LAMP ASSY, REAR COMBINATION, LH
81560-1A380

AE92,CE90,EE90..SED..(GL,STD,XL)..GEN

1
81560-1A380

AE9#,CE90,EE90..SED..(GL,SE,STD,XL)..(GCC,GEN)

1
81560-1A381

AE92,CE90,EE90..SED..(GL,STD,XL)..GEN

1
81561 - LENS, REAR COMBINATION LAMP, LH
81561-1A380

AE9#,CE90,EE90..SED..(GL,SE,STD,XL)..(GCC,GEN)

1
81561-1A380

AE92,CE90,EE90..SED..(GL,STD,XL)..GEN

1
81565 - SOCKET & WIRE SUB-ASSY, REAR COMBINATION LAMP, LH
81565-12890

AE92,CE90,EE90..SED..(GL,STD,XL)..GEN

1
81565-12890

AE9#,CE90,EE90..SED..(GL,SE,STD,XL)..(GCC,GEN)

1
Common parts
81558-20720
90179-05048
90179-05095
