EE90L-AEHDS (1987)

Toyota Corolla Sed/Lb/Wg

Production May 1987 - May 1992
Engine 2E
Transmission 3FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(8705- )SED

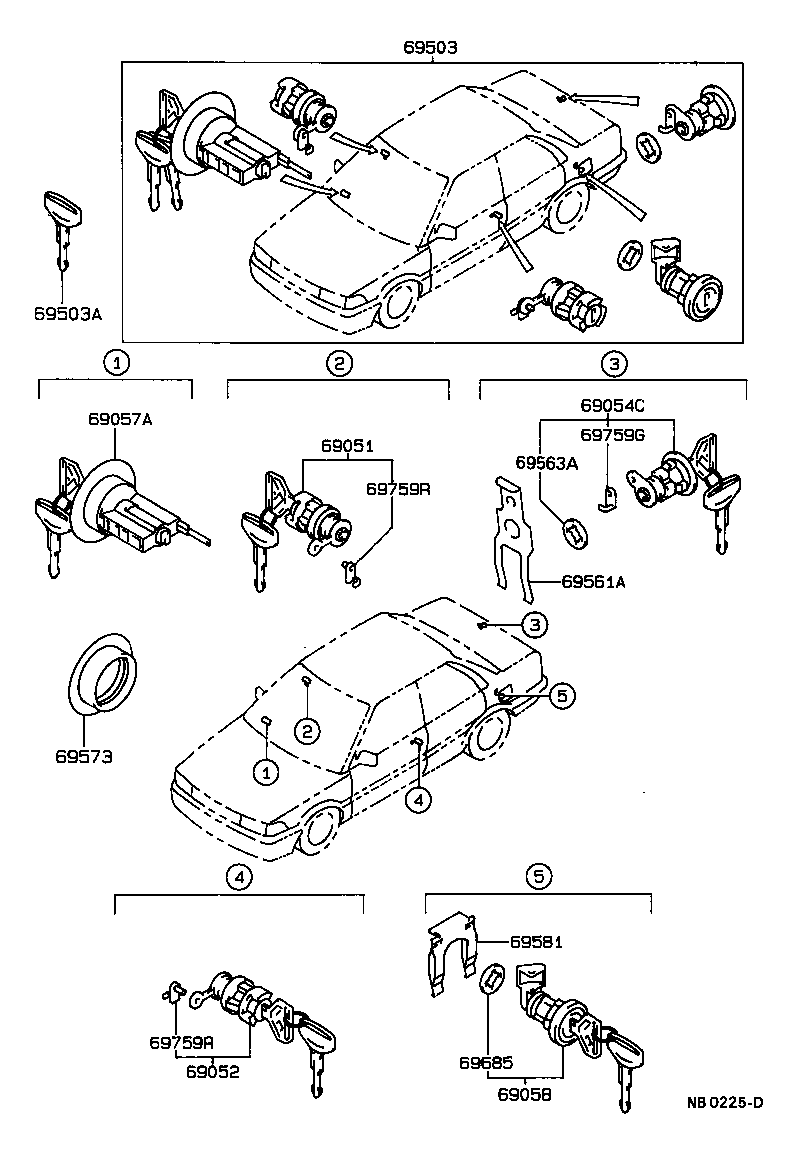

Click highlighted areas on diagram

diagram 69051 69052 69054C 69057A 69058 69503 69503A 69561A 69563A 69573 69581 69685 69759G 69759R 69759R
Part # Description Qty Price
69051 - CYLINDER & KEY SET, DOOR LOCK, RH
69051-12200

AE95,CE90;AE92,EE90..(LB,SED)..(GCC,GEN)

1
69052 - CYLINDER & KEY SET, DOOR LOCK, LH
69052-12200

AE95,CE90;AE92,EE90..(LB,SED)..(GCC,GEN)

1
69054C - CYLINDER & KEY SET, LUGGAGE COMPARTMENT LOCK
69055-12410

AE9#,CE90,EE90..SED..(GL,GT,SE,XL)..(GCC,GEN)

1
69057A - CYLINDER & KEY SET, IGNITION SWITCH LOCK
69057-12090

AE95,CE90;AE92,EE90..(LB,SED)..(GCC,GEN)

1
69503 - CYLINDER SET, LOCK
69005-12760

AE9#,CE90,EE90..SED..(GL,GT,SE,XL)..(GCC,GEN)

1
69503A - KEY, BLANK
90999-00132

AE9#,CE90..ARL,GEN;EE90..(LB,SED)..(GCC,GEN)

MASTER KEY,W(*68)

1
90999-00133

AE9#,CE90..ARL,GEN;EE90..(LB,SED)..(GCC,GEN)

MASTER KEY,W(*69)

1
90999-00131

AE9#,CE90..ARL,GEN;EE90..(LB,SED)..(GCC,GEN)

MASTER KEY,W(*70)

1
90999-00137

AE9#,CE90,EE90..SED..(GCC,GEN)

SUB KEY

1
90999-00130

AE95,CE90;AE92,EE90..(LB,SED)..(GCC,GEN)

MASTER KEY

1
90999-00138

AE9#,CE90,EE90..SED..(GCC,GEN)

SUB KEY,W(*70)

1
69561A - RETAINER, LUGGAGE COMPARTMENT LOCK CYLINDER
69561-12170

AE9#,CE90,EE90..SED

1
69573 - PAD, IGNITION SWITCH LOCK CYLINDER
69573-12010

AE92,CE90,EE90..LB,SED

1
69759G - SNAP, LUGGAGE DOOR LOCK CYLINDER
69759-20090

AE92,CE90,EE90..SED

1
69759R - SNAP, FRONT DOOR LOCK CYLINDER
69759-30040

AE95;AE92,CE90,EE90..LB,SED

RH

1
69759-30050

AE95;AE92,CE90,EE90..LB,SED

LH

1
69759R - SNAP, FRONT DOOR LOCK CYLINDER
69759-30040

AE95;AE92,CE90,EE90..LB,SED

RH

1
69759-30050

AE95;AE92,CE90,EE90..LB,SED

LH

1
