AE95R-CWPXKQ (1988)

Toyota Corolla Sed/Lb/Wg

Production Feb 1988 - Sep 1990
Engine 4AFE
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(8802- )AE95..WG

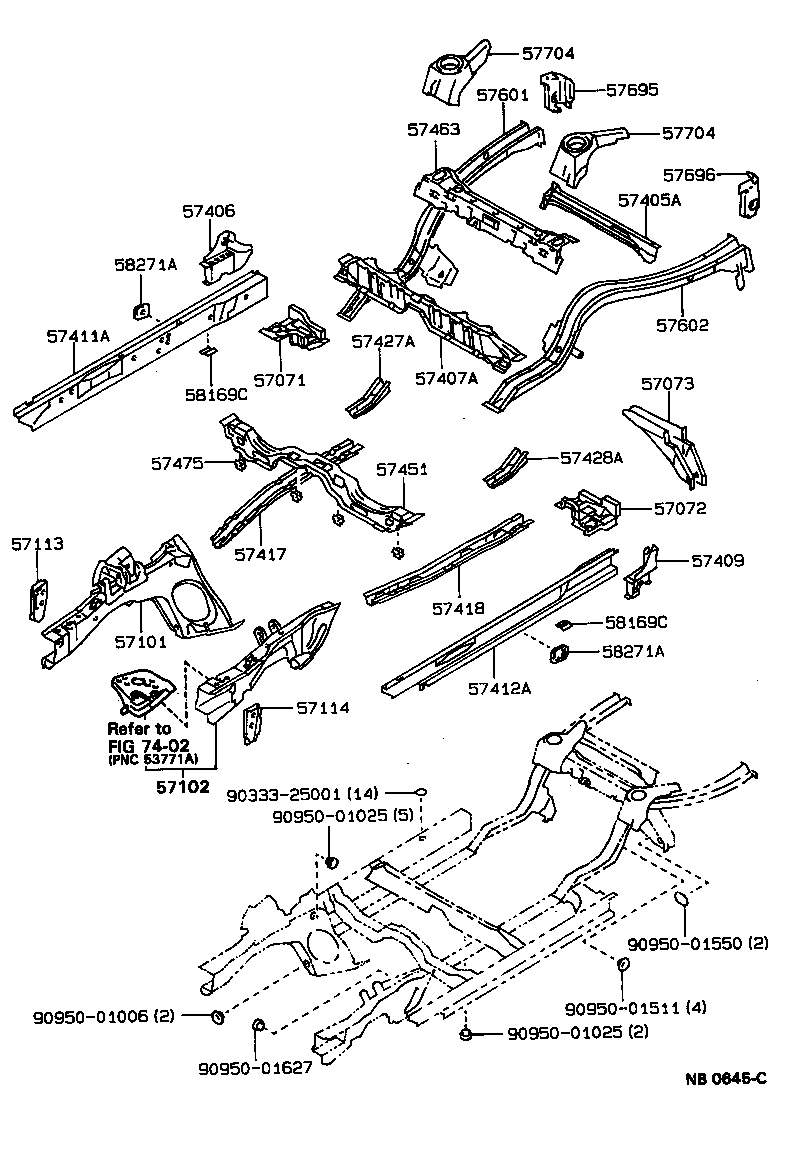

Click highlighted areas on diagram

diagram 57071 57072 57073 57101 57102 57113 57114 57405A 57406 57407A 57409 57411A 57412A 57417 57418 57427A 57428A 57451 57463 57475 57601 57602 57695 57696 57704 57704 58169C 58169C 58271A 58271A 7402 9033325001 9095001006 9095001025 9095001025 9095001511 9095001550 9095001627
Part # Description Qty Price
57071 - BOX SUB-ASSY, TORQUE, REAR RH
57071-12030

AE95

1
57072 - BOX SUB-ASSY, TORQUE, REAR LH
57072-12030

AE95

1
57101 - MEMBER SUB-ASSY, FRONT SIDE, RH
57101-12340

AE9#

1
57102 - MEMBER SUB-ASSY, FRONT SIDE, LH
57102-12370

AE9#,EE9#

1
57113 - EXTENSION, FRONT SIDE MEMBER, RH
57113-12110

EE90..WG..GCC;AE9#,CE90,EE9#..ARL,GEN,SA

1
57114 - EXTENSION, FRONT SIDE MEMBER, LH
57114-12110

EE90..WG..GCC;AE9#,CE90,EE9#..ARL,GEN,SA

1
57411A - MEMBER, FLOOR SIDE, INNER RH
57411-12150

AE9#,CE90,EE9#..ARL,GEN,SA

1
57412A - MEMBER, FLOOR SIDE, INNER LH
57412-12150

AE9#,CE90,EE9#..ARL,GEN,SA

1
57451 - MEMBER, FRONT FLOOR CROSS
57451-12121

AE95

1
57475 - PLATE, FRONT FLOOR CROSSMEMBER
57475-32010

AE95

4
57601 - MEMBER SUB-ASSY, REAR FLOOR SIDE, RH
57601-12630

AE95..WG

1
57602 - MEMBER SUB-ASSY, REAR FLOOR SIDE, LH
57602-12530

AE95..WG

1
57695 - EXTENSION, REAR FLOOR CROSS REAR SIDE, RH
57695-12010

AE95..WG

1
57696 - EXTENSION, REAR FLOOR CROSS REAR SIDE, LH
57696-12010

AE95..WG

1
58271A - REINFORCEMENT, BELT ANCHOR TO FLOOR PAN, NO.3
58271-12050

AE9#,CE90,EE9#

2
58271A - REINFORCEMENT, BELT ANCHOR TO FLOOR PAN, NO.3
58271-12050

AE9#,CE90,EE9#

2
Common parts
90333-25001
90950-01006
90950-01025
90950-01511
90950-01550
90950-01627
Linked diagrams
7402
