EE108G-AWMDS (1991)

Toyota Corolla Sed/Cp/Wg

Production Sep 1991 - Jan 1994
Engine 3E
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 6 OF 9(9109- )WG

Click highlighted areas on diagram

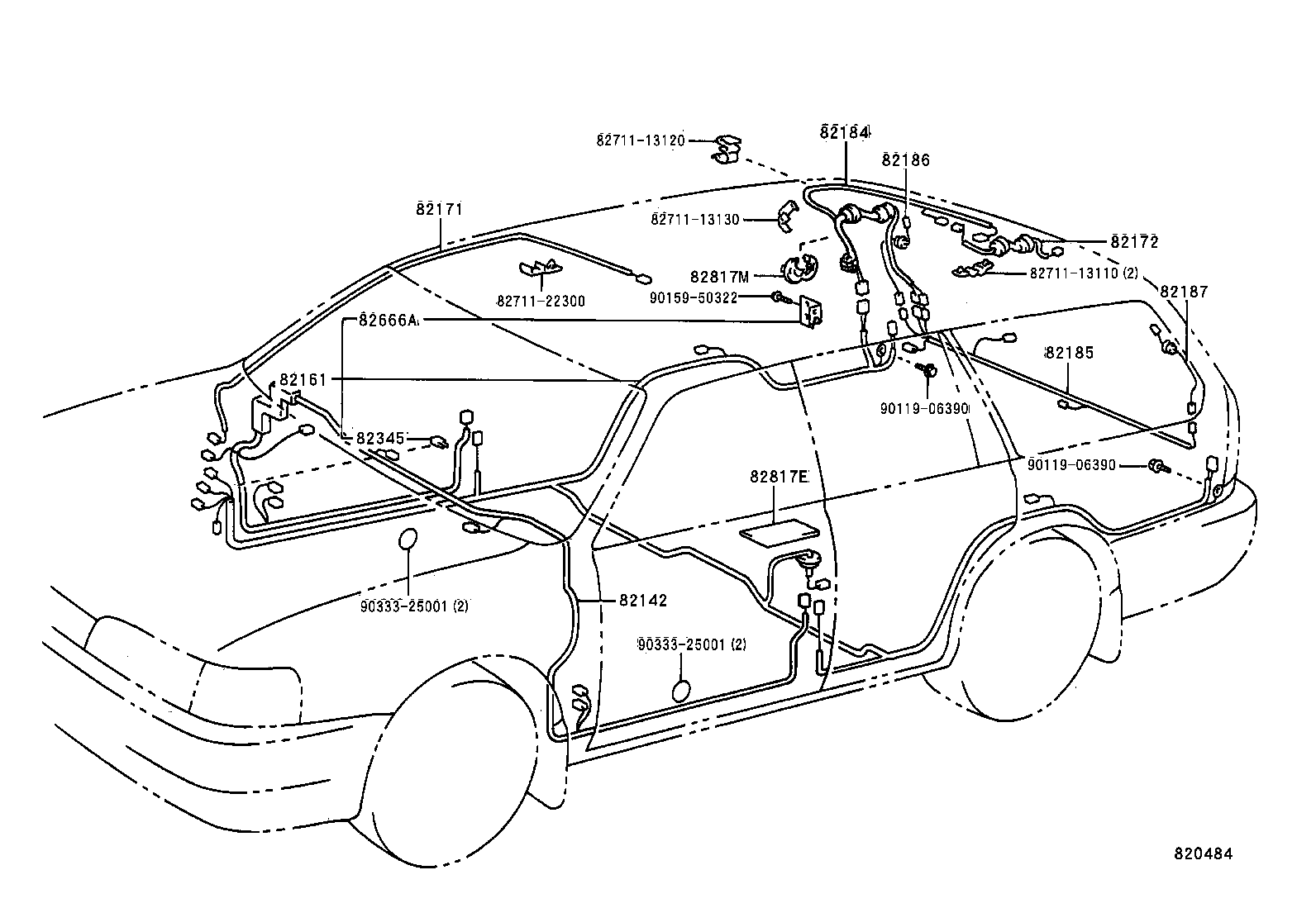

FLOOR,ROOF & BACK DOOR

diagram 82142 82161 82171 82172 82184 82185 82186 82187 82345 82666A 8271113110 8271113120 8271113130 8271122300 82817E 82817M 9011906390 9011906390 9015950322 9033325001 9033325001
Part # Description Qty Price
82161 - WIRE, FLOOR
82161-13720

EE108

W(CENTER STOP LAMP) OR W(*RW)

1
82161-13690

EE108

1
82161-13721

EE108

W(CENTER STOP LAMP) OR W(*RW)

1
82184 - WIRE, BACK DOOR, NO.1
82184-13190

EE108

W(BULB TYPE CENTER STOP LAMP)

1
82184-13180

EE108

W(REAR WIPER)

1
82184-13191

EE108

W(BULB TYPE CENTER STOP LAMP)

1
82185 - WIRE, BACK DOOR, NO.2
82185-13250

EE108

W(*RW)

1
82185-13240

EE108

1
82345 - DIODE
82345-32020

AE10#,CE100,EE10#

TYPE B:REFER TO ILLUSTRATION

3
82666A - HOLDER, CONNECTOR NO.2
82666-13010

EE108

1
82817E - PROTECTOR, WIRING HARNESS, NO.6
82817-16100

EE105,108

1
Common parts
82711-13110
82711-13120
82711-13130
82711-22300
90119-06390
90159-50322
90333-25001
