AE92R-ACMDU (1987)

Toyota Corolla Cp/Hb

Production May 1987 - Jun 1991
Engine 4AF
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8705- )AE92..XL..GEN

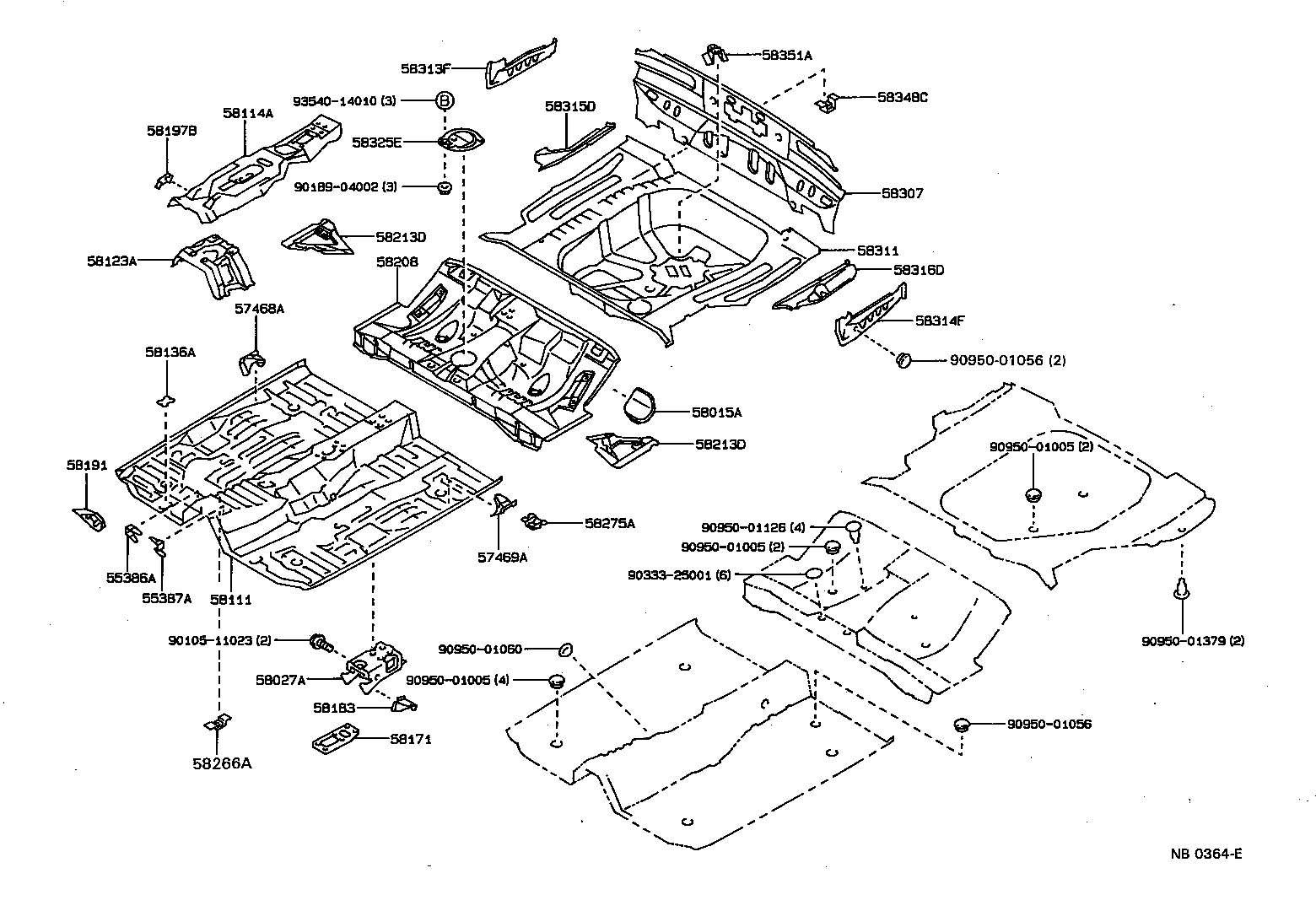

Click highlighted areas on diagram

diagram 55386A 55387A 57468A 57469A 58015A 58027A 58111 58114A 58123A 58136A 58171 58183 58191 58197B 58208 58213D 58213D 58266A 58275A 58307 58311 58313F 58314F 58315D 58316D 58325E 58348C 58351A 9010511023 9018904002 9033325001 9095001005 9095001005 9095001005 9095001056 9095001056 9095001060 9095001126 9095001379 9354014010
Part # Description Qty Price
55386A - BRACKET, COMPUTER MOUNTING, NO.1
55386-12040

EE90..3FC..GCC;AE92,EE90..GEN,SA

1
55387A - BRACKET, COMPUTER MOUNTING, NO.2
55387-12020

EE90..3FC..GCC;AE92,EE90..GEN,SA

1
57468A - BRACKET, FRONT SEAT, OUTSIDE, REAR RH
57468-12030

EE90..3FC..GCC;AE92,EE90..GEN,SA

1
57469A - BRACKET, FRONT SEAT, OUTSIDE, REAR LH
57469-12030

EE90..3FC..GCC;AE92,EE90..GEN,SA

1
58015A - REINFORCE SUB-ASSY, BELT ANCHOR, NO.3 RH
58015-12030

AE92..XL..GEN

2
58027A - REINFORCE SUB-ASSY, SEAT BELT ANCHOR
58027-12060

EE90..3FC..GCC;AE92,EE90..(3FC,4F,5F)..(GEN,SA)

1
58027-12060

AE92,EE90

1
58027-12060

EE90..3FC..GCC;AE92,EE90..GEN,SA

1
58027-12030

EE90..3FC..GCC;AE92,EE90..GEN,SA

1
58111 - PAN, FRONT FLOOR
58111-12200

AE92,EE90..GCC,GEN

2
58111-12200

EE90..3FC..GCC;AE92,EE90..GEN,SA

1
58114A - REINFORCEMENT, FRONT FLOOR PANEL
58114-12050

EE90..3FC..GCC;AE92,EE90..GEN,SA

1
58123A - SUPPORT, SHIFT & SELECT LEVER
58123-12040

EE90..3FC..GCC;AE92,EE90..GEN,SA

1
58136A - COVER, FRONT FLOOR SERVICE HOLE
58136-12020

EE90..3FC..GCC;AE92,EE90..GEN,SA

2
58136-12020

EE90..3FC..GCC;AE92,EE90..GEN,SA

1
58171 - REINFORCEMENT, PARKING BRAKE BASE
58171-12080

EE90..3FC..GCC;AE92,EE90..GEN,SA

1
58183 - BRACKET, FRONT SEAT MOUNTING, INNER
58183-12090

EE90..3FC..GCC;AE92,EE90..GEN,SA

RH

1
58184-12110

EE90..3FC..GCC;AE92,EE90..GEN,SA

LH

1
58191 - FOOTREST, FRONT FLOOR
58191-12100

EE90..XL..SA;EE90..RHD..GEN;AE92..RHD..(GT,GTI,XL)

1
58197B - RETAINER, INSTRUMENT PANEL BRACE MOUNTING BRACKET
58197-12010

EE90..3FC..GCC;AE92,EE90..GEN,SA

2
58208 - PAN, CENTER FLOOR
58211-12200

AE92..XL..GEN

1
58211-12220

AE92..XL

W(SEAT BELT HOLE)

1
58213D - REINFORCEMENT, CENTER FLOOR PANEL
58214-12020

AE92..XL..GEN

LH

1
58213-12030

AE92..XL..GEN

RH

1
58213D - REINFORCEMENT, CENTER FLOOR PANEL
58214-12020

AE92..XL..GEN

LH

1
58213-12030

AE92..XL..GEN

RH

1
58266A - BRACKET, FUEL TUBE CLAMP
58266-22040

AE92,EE90

1
58275A - RETAINER, REAR SEAT BACK TO CENTER FLOOR
58275-12030

AE92..XL..GEN

2
58307 - PANEL SUB-ASSY, BODY LOWER BACK
58307-1A081

AE92..XL..GEN

1
58307-1A101

AE92..XL..GEN

1
58311 - PAN, REAR FLOOR
58311-12120

AE92..XL..GEN

1
58313F - EXTENSION, REAR FLOOR PAN TO QUARTER PANEL, RH
58313-12210

AE92..XL..GEN

1
58314F - EXTENSION, REAR FLOOR PAN TO QUARTER PANEL, LH
58314-12210

AE92..XL..GEN

1
58315D - EXTENSION, REAR FLOOR PAN, RH
58315-12030

AE92..XL..GEN

1
58316D - EXTENSION, REAR FLOOR PAN, LH
58316-12030

AE92..XL..GEN

1
58325E - COVER, REAR FLOOR SERVICE HOLE
58325-12040

AE92..XL..GEN

1
58348C - BRACKET, REAR FLOOR HEAT INSULATOR, NO.3
58348-12010

AE92..XL..GEN

1
58351A - BRACKET, SPARE WHEEL CARRIER
58351-12020

AE92..XL..GEN

1
Common parts
90105-11023
90189-04002
90333-25001
90950-01005
90950-01056
90950-01060
90950-01126
90950-01379
93540-14010
