AE92R-ACMDU (1987)

Toyota Corolla Cp/Hb

Production May 1987 - Jun 1991
Engine 4AF
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8705-8908)AE92..RHD..STD,XL ; (8908- )AE92..RHD..XL

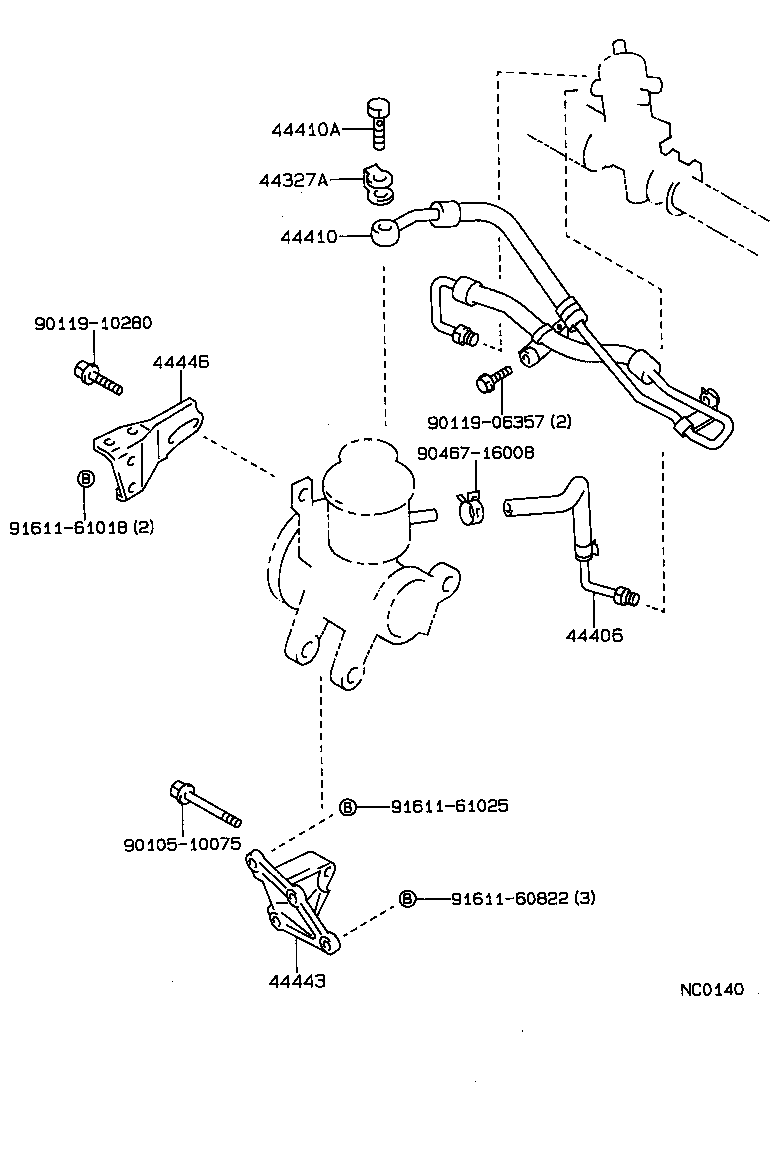

Click highlighted areas on diagram

diagram 44327A 44406 44410 44410A 44443 44446 9010510075 9011906357 9011910280 9046716008 9161161018 9161161025 9166160822
Part # Description Qty Price
44327A - GASKET, PRESSURE PORT, NO.1
44327-12010

AE92..SR5,STD,XL

1
44406 - TUBE SUB-ASSY, RETURN
44406-12080

AE92..RHD..(STD,XL)

1
44410 - TUBE ASSY, PRESSURE FEED
44410-12220

AE92..RHD..(STD,XL)

1
44410A - BOLT, UNION(FOR PRESSURE FEED TUBE)
90401-16012

AE92..SR5,STD,XL

1
44443 - BRACKET, PUMP
44443-12050

AE92..SR5,STD,XL

1
44446 - STRUT, ADJUSTING
44446-12040

AE92..SR5,STD,XL

1
Common parts
90105-10075
90119-06357
90119-10280
90467-16008
91611-61018
91611-61025
91661-60822
