AE86R-ECMXCQ (1983)

Toyota Corolla Coupe

Production May 1983 - May 1985
Engine 4AC
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8305- )ARL,EUR,GEN

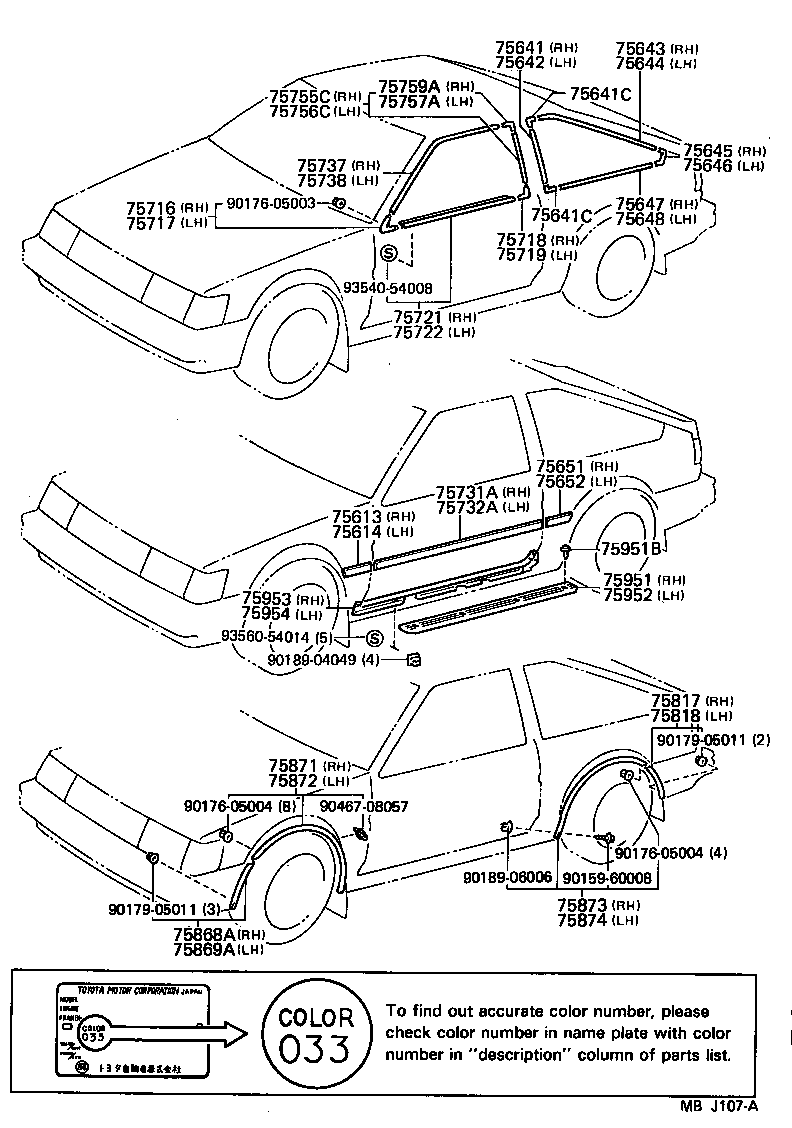

Click highlighted areas on diagram

diagram 75613 75614 75641 75641C 75641C 75642 75643 75644 75645 75646 75647 75648 75651 75652 75716 75717 75718 75719 75721 75722 75731A 75732A 75737 75738 75755C 75756C 75757A 75759A 75817 75818 75868A 75869A 75871 75872 75873 75874 75951 75951B 75952 75953 75954 9015960008 9017605003 9017605004 9017605004 9017905011 9017905011 9018904049 9018906006 9046708057 9354054008 9356054014
Part # Description Qty Price
75613 - MOULDING, FRONT FENDER, OUTSIDE RH
75611-1227002

AE86

RED,RED/MAROON,2M9

1
75611-1227012

AE86

RED,RED,2T6

1
75611-1228013

AE86

SILVER-M,GRAY,2M8

1
75611-1227003

AE86

D-GRAY,GRAY,558 ,6G5 ,8A8 ,8A9 ,3C3

1
75611-1227003

AE86

D-GRAY,GRAY,038 ,147 ,3D6 ,3D7 ,4E1

1
75611-1227001

AE86

BLACK,BLACK,038 ,147 ,3D6 ,3D7 ,4E1

1
75611-1227001

AE86

BLACK,BLACK,558 ,6G5 ,8A8 ,8A9 ,8B1 ,3C3

1
75611-1227003

AE86

D-GRAY,GRAY,8B1

1
75611-1229013

AE86

SILVER-M,GRAY,2M8 ,2P2

1
75611-1229002

AE86

RED,RED,2T6

1
75611-1227001

AE86

BLACK,BLACK,041 ,147 ,3E6 ,4E1 ,561 ,148

1
75611-1227001

AE86

BLACK,BLACK,8A8 ,8A9

1
75614 - MOULDING, FRONT FENDER, OUTSIDE LH
75612-1223002

AE86

RED,RED/MAROON,2M9

1
75612-1224013

AE86

SILVER-M,GRAY,2M8

1
75612-1225013

AE86

SILVER-M,GRAY,2M8 ,2P2

1
75612-1223001

AE86

BLACK,BLACK,558 ,6G5 ,8A8 ,8A9 ,8B1 ,3C3

1
75612-1223012

AE86

RED,RED,2T6

1
75612-1223003

AE86

D-GRAY,GRAY,8B1

1
75612-1223003

AE86

D-GRAY,GRAY,038 ,147 ,3D6 ,3D7 ,4E1

1
75612-1223001

AE86

BLACK,BLACK,8A8 ,8A9

1
75612-1223001

AE86

BLACK,BLACK,038 ,147 ,3D6 ,3D7 ,4E1

1
75612-1225002

AE86

RED,RED,2T6

1
75612-1223001

AE86

BLACK,BLACK,041 ,147 ,3E6 ,4E1 ,561 ,148

1
75612-1223003

AE86

D-GRAY,GRAY,558 ,6G5 ,8A8 ,8A9 ,3C3

1
75641 - MOULDING, QUARTER WINDOW, OUTSIDE FRONT RH
75641-12100

AE86..3D

1
75641C - JOINT, QUARTER WINDOW MOULDING
76654-12031

AE86..3D

LH,LOWER

1
76653-12031

AE86..3D

RH,LOWER

1
76652-12031

AE86..3D

LH,UPPER

1
76651-12031

AE86..3D

RH,UPPER

1
75641C - JOINT, QUARTER WINDOW MOULDING
76654-12031

AE86..3D

LH,LOWER

1
76653-12031

AE86..3D

RH,LOWER

1
76652-12031

AE86..3D

LH,UPPER

1
76651-12031

AE86..3D

RH,UPPER

1
75642 - MOULDING, QUARTER WINDOW, OUTSIDE FRONT LH
75642-12100

AE86..3D

1
75643 - MOULDING, QUARTER WINDOW, OUTSIDE UPPER RH
75643-12030

AE86..3D

1
75644 - MOULDING, QUARTER WINDOW, OUTSIDE UPPER LH
75644-12030

AE86..3D

1
75645 - MOULDING, QUARTER WINDOW, OUTSIDE REAR RH
75645-12031

AE86..3D

1
75646 - MOULDING, QUARTER WINDOW, OUTSIDE REAR LH
75646-12031

AE86..3D

1
75647 - MOULDING, QUARTER WINDOW, OUTSIDE LOWER RH
75647-12030

AE86..3D

1
75648 - MOULDING, QUARTER WINDOW, OUTSIDE LOWER LH
75648-12030

AE86..3D

1
75651 - MOULDING, QUARTER, OUTSIDE RH
75651-1237003

AE86

D-GRAY,GRAY,558 ,6G5 ,8A8 ,8A9 ,3C3

1
75651-1237002

AE86

RED,RED/MAROON,2M9

1
75651-1237001

AE86

BLACK,BLACK,041 ,147 ,3E6 ,4E1 ,561 ,148

1
75651-1237003

AE86

D-GRAY,GRAY,8B1

1
75651-1237012

AE86

RED,RED,2T6

1
75651-1237003

AE86

D-GRAY,GRAY,038 ,147 ,3D6 ,3D7 ,4E1

1
75651-1240013

AE86

SILVER-M,GRAY,2M8

1
75651-1243002

AE86

RED,RED,2T6

1
75651-1237001

AE86

BLACK,BLACK,8A8 ,8A9

1
75651-1237001

AE86

BLACK,BLACK,558 ,6G5 ,8A8 ,8A9 ,8B1 ,3C3

1
75651-1237001

AE86

BLACK,BLACK,038 ,147 ,3D6 ,3D7 ,4E1

1
75651-1243013

AE86

SILVER-M,GRAY,2M8 ,2P2

1
75652 - MOULDING, QUARTER, OUTSIDE LH
75652-1237003

AE86

D-GRAY,GRAY,558 ,6G5 ,8A8 ,8A9 ,3C3

1
75652-1237003

AE86

D-GRAY,GRAY,8B1

1
75652-1237002

AE86

RED,RED/MAROON,2M9

1
75652-1237003

AE86

D-GRAY,GRAY,038 ,147 ,3D6 ,3D7 ,4E1

1
75652-1237012

AE86

RED,RED,2T6

1
75652-1240013

AE86

SILVER-M,GRAY,2M8

1
75652-1237001

AE86

BLACK,BLACK,558 ,6G5 ,8A8 ,8A9 ,8B1 ,3C3

1
75652-1237001

AE86

BLACK,BLACK,038 ,147 ,3D6 ,3D7 ,4E1

1
75652-1243002

AE86

RED,RED,2T6

1
75652-1237001

AE86

BLACK,BLACK,8A8 ,8A9

1
75652-1237001

AE86

BLACK,BLACK,041 ,147 ,3E6 ,4E1 ,561 ,148

1
75652-1243013

AE86

SILVER-M,GRAY,2M8 ,2P2

1
75716 - COVER, FRONT DOOR BELT MOULDING END, FRONT RH
75716-19015

AE86

1
75717 - COVER, FRONT DOOR BELT MOULDING END, FRONT LH
75717-19015

AE86

1
75718 - COVER, FRONT DOOR BELT MOULDING END, REAR RH
75718-12030

AE86

1
75719 - COVER, FRONT DOOR BELT MOULDING END, REAR LH
75719-12010

AE86

1
75721 - MOULDING, FRONT DOOR BELT, RH
75710-19175

AE86

1
75722 - MOULDING, FRONT DOOR BELT, LH
75720-19175

AE86

1
75731A - MOULDING, FRONT DOOR, OUTSIDE RH
75731-1239003

AE86

D-GRAY,GRAY,8B1

1
75731-1239002

AE86

RED,RED/MAROON,2M9

1
75731-1239003

AE86

D-GRAY,GRAY,558 ,6G5 ,8A8 ,8A9 ,3C3

1
75731-1240013

AE86

SILVER-M,GRAY,2M8

1
75731-1239012

AE86

RED,RED,2T6

1
75731-1239003

AE86

D-GRAY,GRAY,038 ,147 ,3D6 ,3D7 ,4E1

1
75731-1241002

AE86

RED,RED,2T6

1
75731-1239001

AE86

BLACK,BLACK,038 ,147 ,3D6 ,3D7 ,4E1

1
75731-1239001

AE86

BLACK,BLACK,041 ,147 ,3E6 ,4E1 ,561 ,148

1
75731-1241013

AE86

SILVER-M,GRAY,2M8 ,2P2

1
75731-1239001

AE86

BLACK,BLACK,8A8 ,8A9

1
75731-1239001

AE86

BLACK,BLACK,558 ,6G5 ,8A8 ,8A9 ,8B1 ,3C3

1
75732A - MOULDING, FRONT DOOR, OUTSIDE LH
75732-1224013

AE86

SILVER-M,GRAY,2M8

1
75732-1223003

AE86

D-GRAY,GRAY,038 ,147 ,3D6 ,3D7 ,4E1

1
75732-1223012

AE86

RED,RED,2T6

1
75732-1223002

AE86

RED,RED/MAROON,2M9

1
75732-1223001

AE86

BLACK,BLACK,8A8 ,8A9

1
75732-1223003

AE86

D-GRAY,GRAY,558 ,6G5 ,8A8 ,8A9 ,3C3

1
75732-1225013

AE86

SILVER-M,GRAY,2M8 ,2P2

1
75732-1225002

AE86

RED,RED,2T6

1
75732-1223001

AE86

BLACK,BLACK,041 ,147 ,3E6 ,4E1 ,561 ,148

1
75732-1223001

AE86

BLACK,BLACK,558 ,6G5 ,8A8 ,8A9 ,8B1 ,3C3

1
75732-1223001

AE86

BLACK,BLACK,038 ,147 ,3D6 ,3D7 ,4E1

1
75732-1223003

AE86

D-GRAY,GRAY,8B1

1
75737 - MOULDING, FRONT DOOR WINDOW FRAME, FRONT RH
75751-12140

AE86

1
75738 - MOULDING, FRONT DOOR WINDOW FRAME, FRONT LH
75752-12140

AE86

1
75755C - MOULDING, FRONT DOOR WINDOW FRAME, REAR RH
75755-12060

AE86

1
75756C - MOULDING, FRONT DOOR WINDOW FRAME, REAR LH
75756-12080

AE86

1
75757A - COVER, FRONT DOOR WINDOW FRAME MOULDING JOINT, REAR LH
75757-12040

AE86

1
75759A - COVER, FRONT DOOR WINDOW FRAME MOULDING JOINT, REAR RH
75759-12040

AE86

1
75951 - PLATE, FRONT DOOR SCUFF, OUTSIDE RH
67911-1204002

AE86

DEEP MAROON,RED/MAROON,TRIM3#

1
67911-1204004

AE86

BLUE,BLUE,TRIM8#

1
75951B - CLIP (FOR DOOR SCUFF PLATE)
90467-0704104

AE86

BLUE,BLUE,TRIM8#

8
90467-0704102

AE86

DEEP MAROON,RED/MAROON,TRIM3#

8
75952 - PLATE, FRONT DOOR SCUFF, OUTSIDE LH
67911-1204002

AE86

DEEP MAROON,RED/MAROON,TRIM3#

1
67911-1204004

AE86

BLUE,BLUE,TRIM8#

1
75953 - PLATE, FRONT DOOR SCUFF, INSIDE RH
67913-1213002

AE86

DEEP MAROON,RED/MAROON,TRIM3#

1
67913-1213004

AE86

BLUE,BLUE,TRIM8#

1
75954 - PLATE, FRONT DOOR SCUFF, INSIDE LH
67914-1213002

AE86

DEEP MAROON,RED/MAROON,TRIM3#

1
67914-1213004

AE86

BLUE,BLUE,TRIM8#

1
Common parts
90159-60008
90176-05003
90176-05004
90179-05011
90189-04049
90189-06006
90467-08057
93540-54008
93560-54014
