AE86L-ESPXS (1983)

Toyota Corolla Coupe

Production May 1983 - Apr 1987
Engine 4A
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(8305- )SR

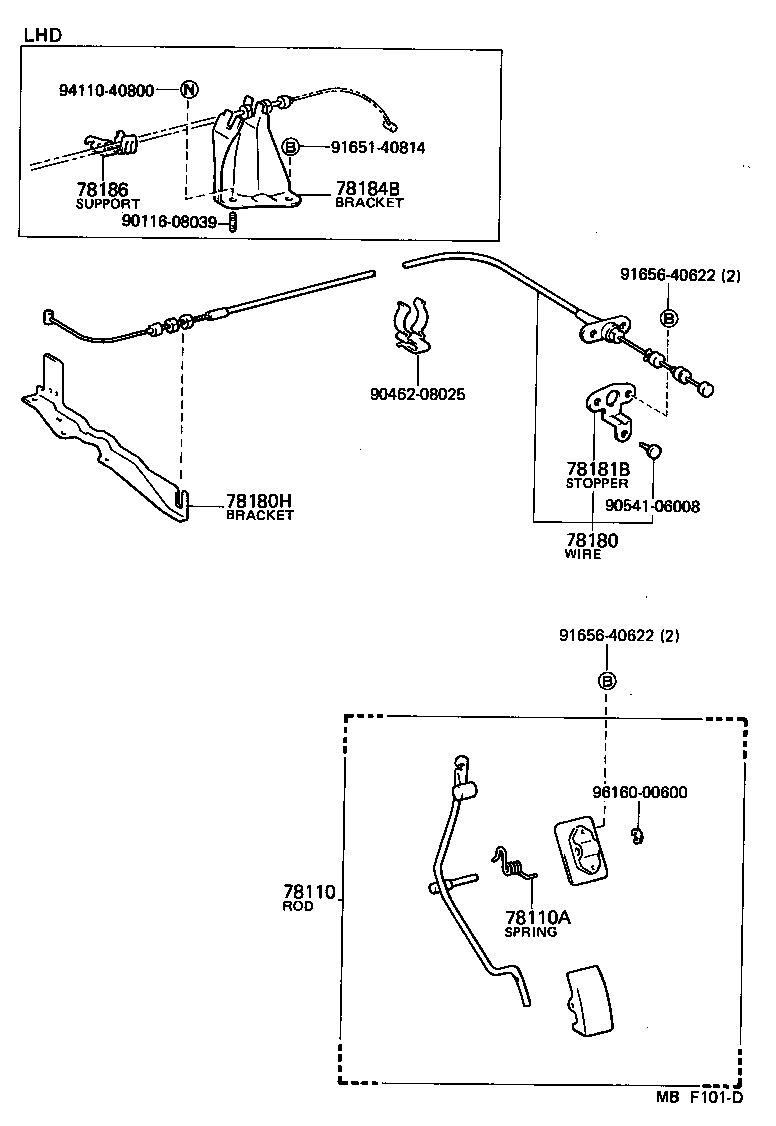

Click highlighted areas on diagram

diagram 78110 78110A 78180 78180H 78181B 78184B 78186 9011608039 9046208025 9054106008 9165140814 9165640622 9165640622 9411040800 9616000600
Part # Description Qty Price
78110 - ROD ASSY, ACCELERATOR PEDAL
78010-12120

AE86..LHD

1
78110A - SPRING (FOR ACCELERATOR PEDAL ROD)
90508-18398

AE86

1
78180 - WIRE ASSY, ACCELERATOR
78180-12710

AE86..LHD..SR

1
78180-12400

AE86..LHD..SR

1
78180H - BRACKET, ACCELERATOR CONTROL CABLE
21524-16110

AE86..SR

1
78181B - STOPPER, ACCELERATOR IDLE ADJUSTING
78181-12051

AE86..GEN

1
78184B - BRACKET, ACCELERATOR CONTROL CABLE
78184-12140

AE86..LHD..SR

1
78186 - SUPPORT, ACCELERATOR CONTROL CABLE, NO.1
78186-12140

AE86..LHD..SR

1
Common parts
90116-08039
90462-08025
90541-06008
91651-40814
91656-40622
94110-40800
96160-00600
