ZRE120L-GEMDKC (2007)

Toyota Corolla (China)

Production May 2007 - Feb 2017
Engine 1ZRFE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(0402-1210) ; (1210- )

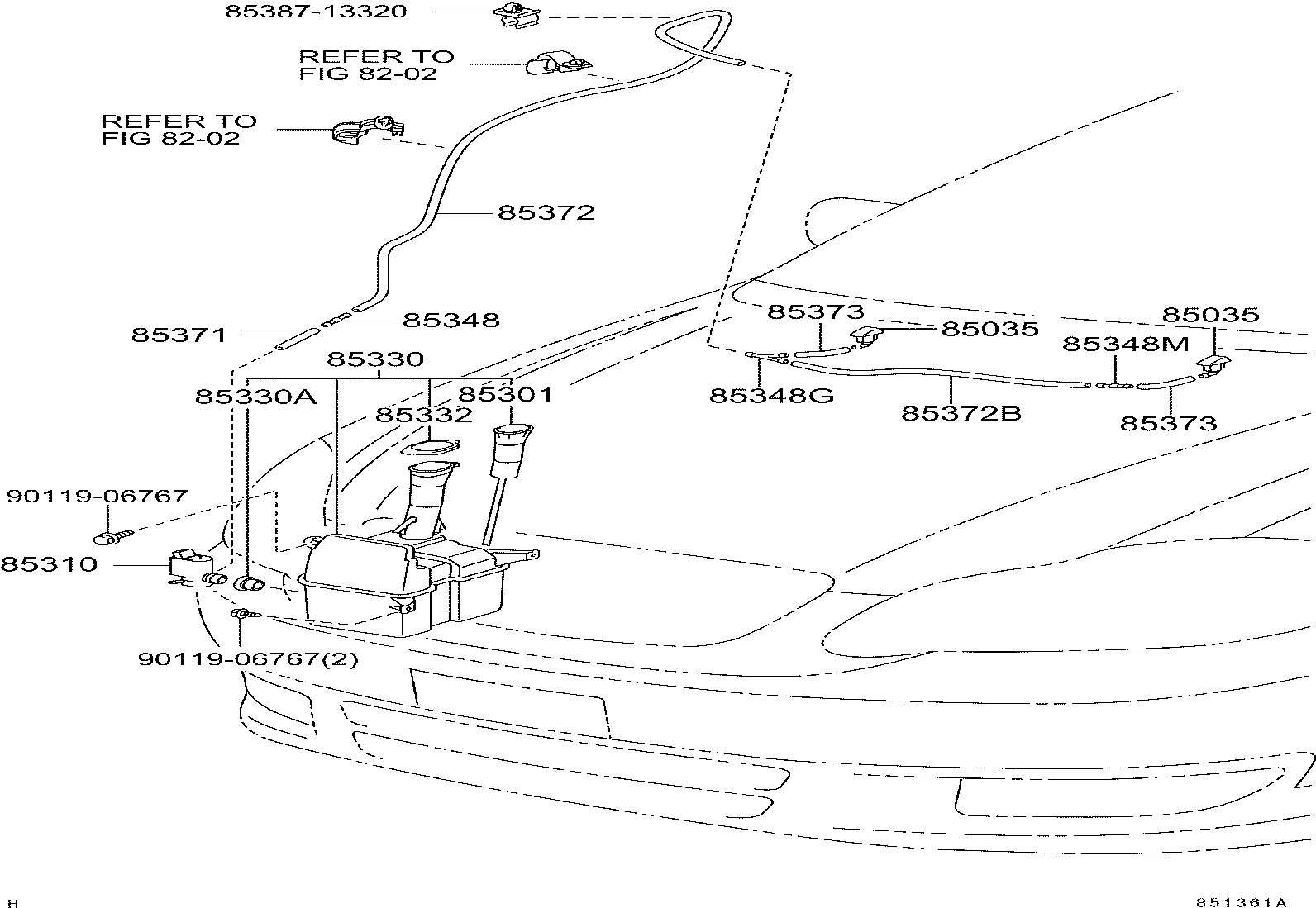

Click highlighted areas on diagram

diagram 8202 8202 85035 85035 85301 85310 85330 85330A 85332 85348 85348G 85348M 85371 85372 85372B 85373 85373 8538713320 9011906767 9011906767
Part # Description Qty Price
85035 - NOZZLE SUB-ASSY, WASHER
85381-12280

ZRE120

2
85381-12280

ZRE120

2
85035 - NOZZLE SUB-ASSY, WASHER
85381-12280

ZRE120

2
85381-12280

ZRE120

2
85301 - INLET SUB-ASSY, WASHER
85318-12450

ZRE120

1
85318-12450

ZRE120

1
85310 - MOTOR AND PUMP ASSY, WINDSHIELD WASHER
85330-02020

ZRE120

1
85330-02020

ZRE120

1
85330 - JAR ASSY, WINDSHIELD WASHER
85315-02200

ZRE120

1
85315-02200

ZRE120

1
85330A - BUSH, WINDSHIELD WASHER JAR
90068-32006

ZRE120

1
90068-32006

ZRE120

1
85332 - CAP, WINDSHIELD WASHER JAR
85316-26030

ZRE120

1
85316-26030

ZRE120

1
85348 - JOINT, WINDSHIELD WASHER HOSE, NO.1
85375-0D030

ZRE120

1
85375-0D030

ZRE120

1
85348G - JOINT, WINDSHIELD WASHER HOSE, NO.2
85378-02230

ZRE120

1
85378-02230

ZRE120

1
85348M - JOINT, WINDSHIELD WASHER HOSE, NO.3
85375-0D030

ZRE120

1
85375-0D030

ZRE120

1
85371 - HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
90068-33044

ZRE120

L=90

1
90068-33044

ZRE120

L=90

1
85372 - HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
90068-59046

ZRE120

L=1510

1
90068-59046

ZRE120

L=1510

1
85372B - HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
90068-59045

ZRE120

L=480

1
90068-59045

ZRE120

L=480

1
85373 - HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
90068-33043

ZRE120

L=50

2
90068-33043

ZRE120

L=50

2
85373 - HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
90068-33043

ZRE120

L=50

2
90068-33043

ZRE120

L=50

2
Common parts
85387-13320
90119-06767
Linked diagrams
8202
