ZRE120L-GEMDKC (2007)

Toyota Corolla (China)

Production May 2007 - Feb 2017
Engine 1ZRFE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(0402- )

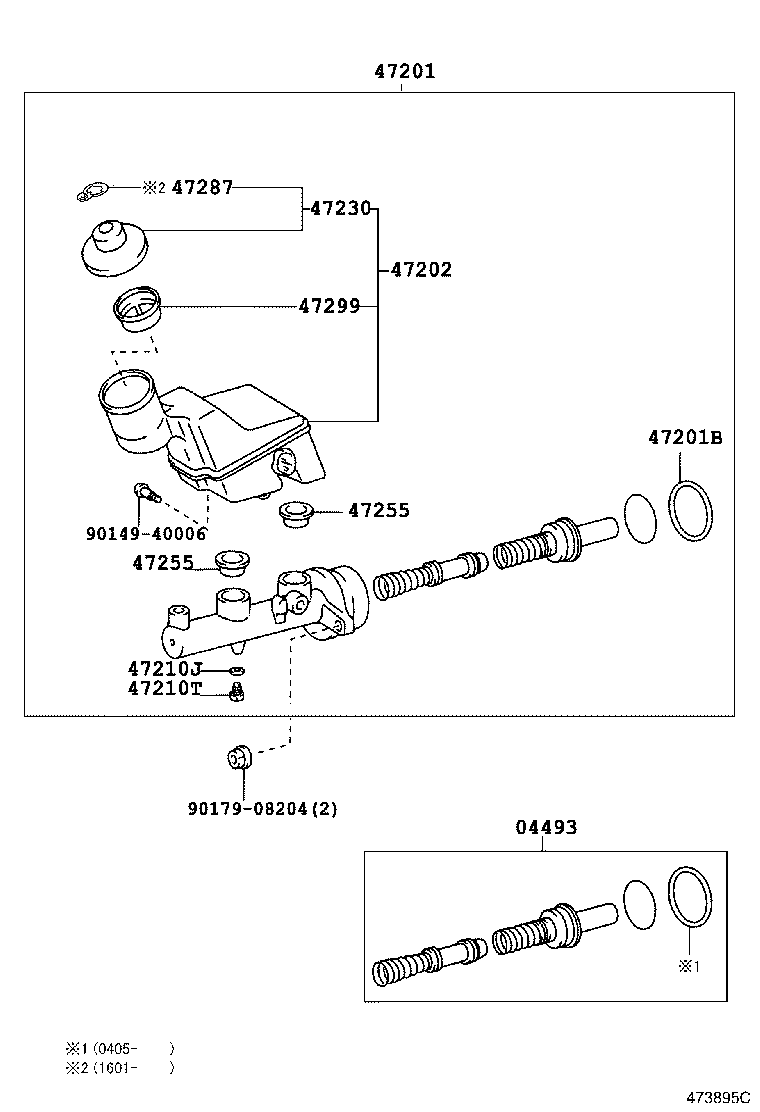

Click highlighted areas on diagram

diagram 04493 47201 47201B 47202 47210J 47210T 47230 47255 47255 47287 47299 9014940006 9017908204
Part # Description Qty Price
04493 - CYLINDER KIT, BRAKE MASTER
04493-02070

ZRE120

1
04493-02070

ZRE120

1
47201 - CYLINDER SUB-ASSY, BRAKE MASTER
47201-02410

ZRE120..5F

(L)

1
47201-1A370

ZRE120..5F

(J)

1
47201-1A370

ZRE120..5F

(J)

1
47201-02410

ZRE120..5F

(L)

1
47201B - RING, O(FOR BRAKE MASTER CYLINDER)
90029-20059

ZRE120

1
90029-20059

ZRE120

1
47202 - RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
47220-02210

ZRE120..5F

(L)

1
47220-12150

ZRE120..5F

(J)

1
47220-02210

ZRE120..5F

(L)

1
47220-12150

ZRE120..5F

(J)

1
47210J - GASKET(FOR MASTER CYLINDER)
90029-43001

ZRE120

1
90029-43001

ZRE120

1
47210T - BOLT(FOR BRAKE MASTER CYLINDER)
90109-06077

ZRE120

1
90109-06077

ZRE120

1
47230 - CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
47230-02200

ZRE120

(L)

1
47230-0R030

ZRE120

1
47230-12040

ZRE120

(J)

1
47230-02200

ZRE120

(L)

1
47230-12040

ZRE120

(J)

1
47255 - GROMMET, MASTER CYLINDER RESERVOIR
47255-16010

ZRE120

2
47255-16010

ZRE120

2
47255 - GROMMET, MASTER CYLINDER RESERVOIR
47255-16010

ZRE120

2
47255-16010

ZRE120

2
47287 - LABEL, BRAKE FLUID INFORMATION
47287-02360

ZRE120

1
47299 - STRAINER, BRAKE MASTER CYLINDER RESERVOIR
47299-25010

ZRE120

1
47299-25010

ZRE120

1
Common parts
90149-40006
90179-08204
