ZRE181L-DEXDKV (2016)

Toyota Corolla

Production Jun 2016 - Jan 2019
Engine 1ZRFE
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 2 OF 2(1606- )GCC

Click highlighted areas on diagram

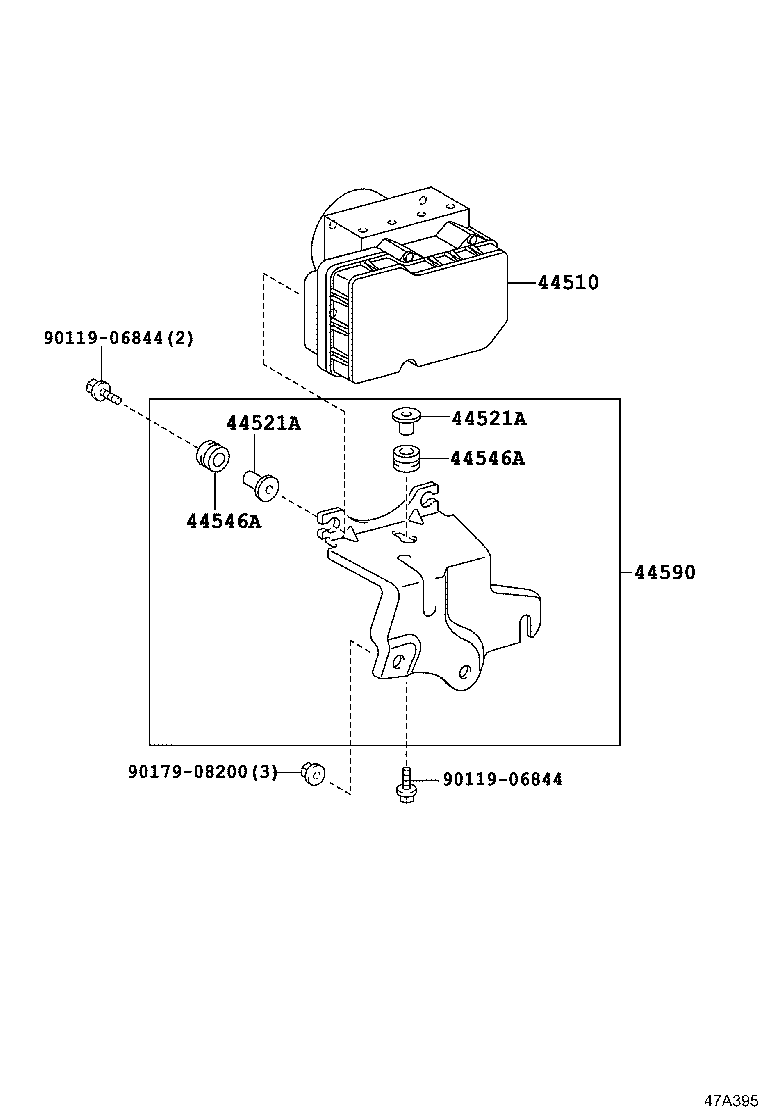

BRAKE ACTUATOR

diagram 44510 44521A 44521A 44546A 44546A 44590 9011906844 9011906844 9017908200
Part # Description Qty Price
44510 - ACTUATOR ASSY, BRAKE
44050-12B90

ZRE18#..GCC

1
44521A - COLLAR, BRAKE ACTUATOR CASE, NO.1
44521-12050

ZRE18#..GCC

3
44521A - COLLAR, BRAKE ACTUATOR CASE, NO.1
44521-12050

ZRE18#..GCC

3
44546A - CUSHION, BRAKE ACTUATOR BOLT
44546-12110

ZRE18#..GCC

3
44546A - CUSHION, BRAKE ACTUATOR BOLT
44546-12110

ZRE18#..GCC

3
44590 - BRACKET ASSY, BRAKE ACTUATOR
44590-12100

ZRE18#..GCC

1
Common parts
90119-06844
90179-08200

ILLUST NO. 1 OF 2(1606- )GCC

Click highlighted areas on diagram

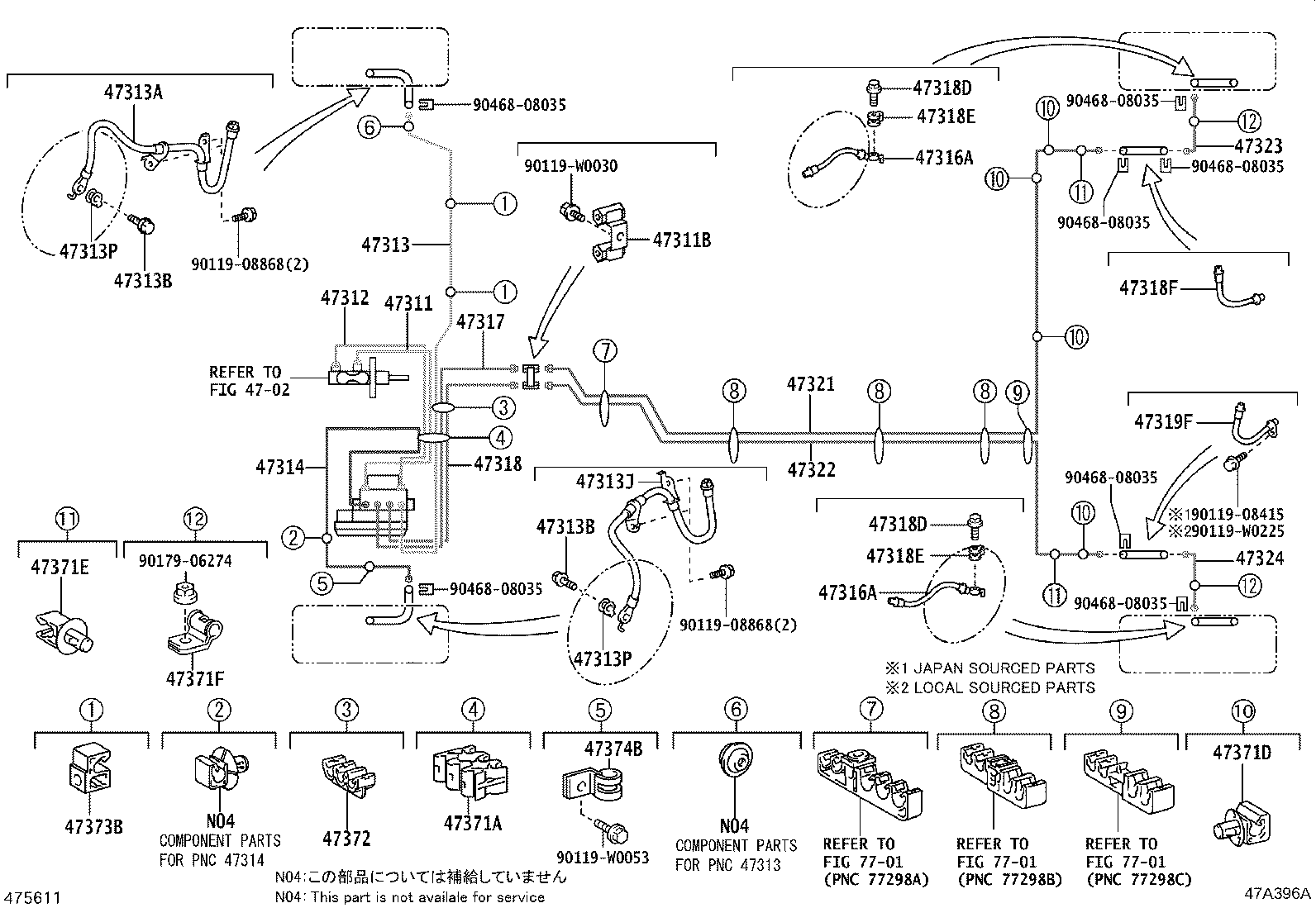

BRAKE TUBE

diagram 4702 47311 47311B 47312 47313 47313A 47313B 47313B 47313J 47313P 47313P 47314 47316A 47316A 47317 47318 47318D 47318D 47318E 47318E 47318F 47319F 47321 47322 47323 47324 47371A 47371D 47371E 47371F 47372 47373B 47374B 7701 7701 7701 9011908415 9011908868 9011908868 90119W0030 90119W0053 90119W0225 9017906274 9046808035 9046808035 9046808035 9046808035 9046808035 9046808035 9046808035
Part # Description Qty Price
47311 - TUBE, FRONT BRAKE, NO.1
47311-02B31

ZRE18#..GCC

1
47311B - WAY, NO.1(FOR FRONT BRAKE TUBE)
90412-10285

NDE180,ZRE18#..TUP

1
47312 - TUBE, FRONT BRAKE, NO.2
47312-02A01

ZRE18#..GCC

1
47313 - TUBE, FRONT BRAKE, NO.3
47313-02681

ZRE18#..GCC

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-W2042

NDE180,ZRE18#..TUP

1
47313B - BOLT, UNION(FOR FRONT FLEXIBLE HOSE)
90401-10058

NDE180,ZRE18#..TUP

2
47313B - BOLT, UNION(FOR FRONT FLEXIBLE HOSE)
90401-10058

NDE180,ZRE18#..TUP

2
47313J - HOSE, FLEXIBLE, NO.2(FOR FRONT)
90947-W2043

NDE180,ZRE18#..TUP

1
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
47389-50020

NDE180,ZRE18#..TUP

2
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
47389-50020

NDE180,ZRE18#..TUP

2
47314 - TUBE, FRONT BRAKE, NO.4
47314-02B31

ZRE18#..GCC

1
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
90947-W2044

NDE180,ZRE18#..TUP

2
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
90947-W2044

NDE180,ZRE18#..TUP

2
47317 - TUBE, FRONT BRAKE, NO.7
47317-02A71

ZRE18#..GCC

1
47318 - TUBE, FRONT BRAKE, NO.8
47318-02A91

ZRE18#..GCC

1
47318D - BOLT, UNION(FOR REAR FLEXIBLE HOSE)
90401-10058

NDE180,ZRE18#..TUP

2
47318D - BOLT, UNION(FOR REAR FLEXIBLE HOSE)
90401-10058

NDE180,ZRE18#..TUP

2
47318E - GASKET(FOR REAR FLEXIBLE HOSE)
47389-50020

NDE180,ZRE18#..TUP

2
47318E - GASKET(FOR REAR FLEXIBLE HOSE)
47389-50020

NDE180,ZRE18#..TUP

2
47318F - HOSE, FLEXIBLE(FOR REAR RH)
90947-W2045

NDE180,ZRE18#..TUP

1
47319F - HOSE, FLEXIBLE(FOR REAR LH)
90947-W2046

NDE180,ZRE18#..TUP

1
47321 - TUBE, REAR BRAKE, NO.1
47321-02411

NDE180,ZRE18#..TUP

1
47322 - TUBE, REAR BRAKE, NO.2
47322-02411

NDE180,ZRE18#..TUP

1
47323 - TUBE, REAR BRAKE, NO.3
47323-0F030

NDE180,ZRE18#..TUP

1
47324 - TUBE, REAR BRAKE, NO.4
47324-0F030

NDE180,ZRE18#..TUP

1
47371A - CLAMP, BRAKE TUBE, NO.1
90949-01D99

NDE180,ZRE18#..TUP

1
47371D - CLAMP, BRAKE TUBE, NO.8
90949-01D17

NDE180,ZRE18#..TUP

4
47371E - CLAMP, BRAKE TUBE, NO.9
90949-01D29

NDE180,ZRE18#..TUP

2
47371F - CLAMP, BRAKE TUBE, NO.10
90461-10843

NDE180,ZRE18#..TUP

2
47372 - CLAMP, BRAKE TUBE, NO.2
90949-01D92

NDE180,ZRE18#..TUP

1
47373B - CLAMP, BRAKE TUBE, NO.3
90949-01C82

ZRE18#..TUP

2
47374B - CLAMP, BRAKE TUBE, NO.4
90461-10843

NDE180,ZRE18#..TUP

1
Common parts
90119-08415
90119-08868
90119-W0030
90119-W0053
90119-W0225
90179-06274
90468-08035
Linked diagrams
4702
7701
