ZZE122L-AWPDK (2001)

Toyota Corolla/Altis Sed/Wg

Production Oct 2001 - Sep 2006
Engine 1ZZFE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0008-0209) ; (0209-0404)ULT ; (0209-0404)WG..ARL

Click highlighted areas on diagram

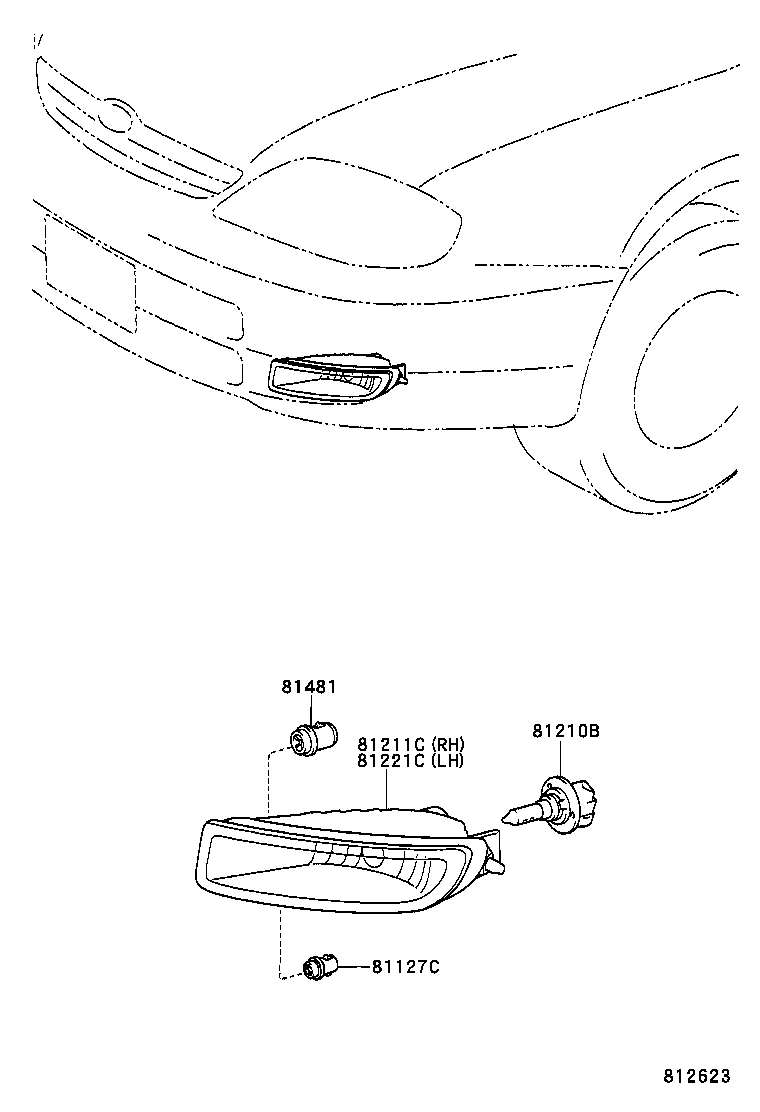

diagram 81127C 81210B 81211C 81221C 81481
Part # Description Qty Price
81127C - BEARING FOG LAMP
90075-10811

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

2
90075-10811

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

2
90075-10811

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

2
81210B - BULB, FOG LAMP
90981-13047

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

12V 51W,HALOGEN

2
90981-13047

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

12V 51W,HALOGEN

2
81211C - LAMP UNIT, FOG LAMP, RH
81211-12150

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

1
81211-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81211-12150

NZE120..LHD..GLI;ZZE122..LHD..GEN

MIDDLE SOUTH AMERICA SPEC

1
81211-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81221C - LAMP UNIT, FOG LAMP, LH
81221-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81221-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81221-12160

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

1
81221-12160

NZE120..LHD..GLI;ZZE122..LHD..GEN

MIDDLE SOUTH AMERICA SPEC

1
81481 - BRACKET, FOG LAMP
81481-10030

NZE120..LHD..GLI;ZZE122..LHD..GEN

MIDDLE SOUTH AMERICA SPEC

2
81481-10030

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

2

(0209-0404)NZE120..GLI..GEN ; (0209-0404)NZE121,ZZE12#..GCC,GEN

Click highlighted areas on diagram

diagram 81127C 81210B 81211C 81219A 81221C 81229A 9010506277 9010506277 9017906127
Part # Description Qty Price
81127C - BEARING FOG LAMP
90075-10811

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

2
90075-10811

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

2
90075-10811

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

2
81210B - BULB, FOG LAMP
90981-13047

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

12V 51W,HALOGEN

2
90981-13047

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

12V 51W,HALOGEN

2
81211C - LAMP UNIT, FOG LAMP, RH
81211-12150

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

1
81211-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81211-12150

NZE120..LHD..GLI;ZZE122..LHD..GEN

MIDDLE SOUTH AMERICA SPEC

1
81211-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81219A - BRACKET, FOG LAMP, RH
81219-12220

NZE121..ATM;ZZE12#..GCC,GEN;NZE121..MTM..LX;NZE120..GLI..GEN

1
81219-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81221C - LAMP UNIT, FOG LAMP, LH
81221-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81221-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81221-12160

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

1
81221-12160

NZE120..LHD..GLI;ZZE122..LHD..GEN

MIDDLE SOUTH AMERICA SPEC

1
81229A - BRACKET, FOG LAMP, LH
81229-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81229-12140

NZE121..ATM;ZZE12#..GCC,GEN;NZE121..MTM..LX;NZE120..GLI..GEN

1
Common parts
90105-06277
90179-06127

(0209-0404)ZZE122..LHD..GEN

Click highlighted areas on diagram

MIDDLE SOUTH AMERICA SPEC

diagram 81127C 81210B 81211C 81221C 81481
Part # Description Qty Price
81127C - BEARING FOG LAMP
90075-10811

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

2
90075-10811

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

2
90075-10811

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

2
81210B - BULB, FOG LAMP
90981-13047

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

12V 51W,HALOGEN

2
90981-13047

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

12V 51W,HALOGEN

2
81211C - LAMP UNIT, FOG LAMP, RH
81211-12150

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

1
81211-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81211-12150

NZE120..LHD..GLI;ZZE122..LHD..GEN

MIDDLE SOUTH AMERICA SPEC

1
81211-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81221C - LAMP UNIT, FOG LAMP, LH
81221-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81221-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81221-12160

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

1
81221-12160

NZE120..LHD..GLI;ZZE122..LHD..GEN

MIDDLE SOUTH AMERICA SPEC

1
81481 - BRACKET, FOG LAMP
81481-10030

NZE120..LHD..GLI;ZZE122..LHD..GEN

MIDDLE SOUTH AMERICA SPEC

2
81481-10030

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

2

(0404- )NZE120..GLI..GEN ; (0404- )NZE121,ZZE12#..GCC,GEN

Click highlighted areas on diagram

diagram 81127C 81210B 81211C 81219A 81221C 81229A 9010506277 9010506277 9017906127
Part # Description Qty Price
81127C - BEARING FOG LAMP
90075-10811

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

2
90075-10811

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

2
90075-10811

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

2
81210B - BULB, FOG LAMP
90981-13047

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

12V 51W,HALOGEN

2
90981-13047

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

12V 51W,HALOGEN

2
81211C - LAMP UNIT, FOG LAMP, RH
81211-12150

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

1
81211-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81211-12150

NZE120..LHD..GLI;ZZE122..LHD..GEN

MIDDLE SOUTH AMERICA SPEC

1
81211-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81219A - BRACKET, FOG LAMP, RH
81219-12220

NZE121..ATM;ZZE12#..GCC,GEN;NZE121..MTM..LX;NZE120..GLI..GEN

1
81219-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81221C - LAMP UNIT, FOG LAMP, LH
81221-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81221-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81221-12160

ZZE122..ULT;ZZE122..WG..ARL;NZE120..LHD..GLI;ZZE122..LHD..GEN

1
81221-12160

NZE120..LHD..GLI;ZZE122..LHD..GEN

MIDDLE SOUTH AMERICA SPEC

1
81229A - BRACKET, FOG LAMP, LH
81229-12180

NZE120..GLI..GEN;NZE121,ZZE12#..GCC,GEN

1
81229-12140

NZE121..ATM;ZZE12#..GCC,GEN;NZE121..MTM..LX;NZE120..GLI..GEN

1
Common parts
90105-06277
90179-06127
