ZZE172L-GEPNK (2013)

Toyota Corolla/Altis

Production Oct 2013 - Sep 2014
Engine 1ZZFE
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(1310- )ZZE172..4FC

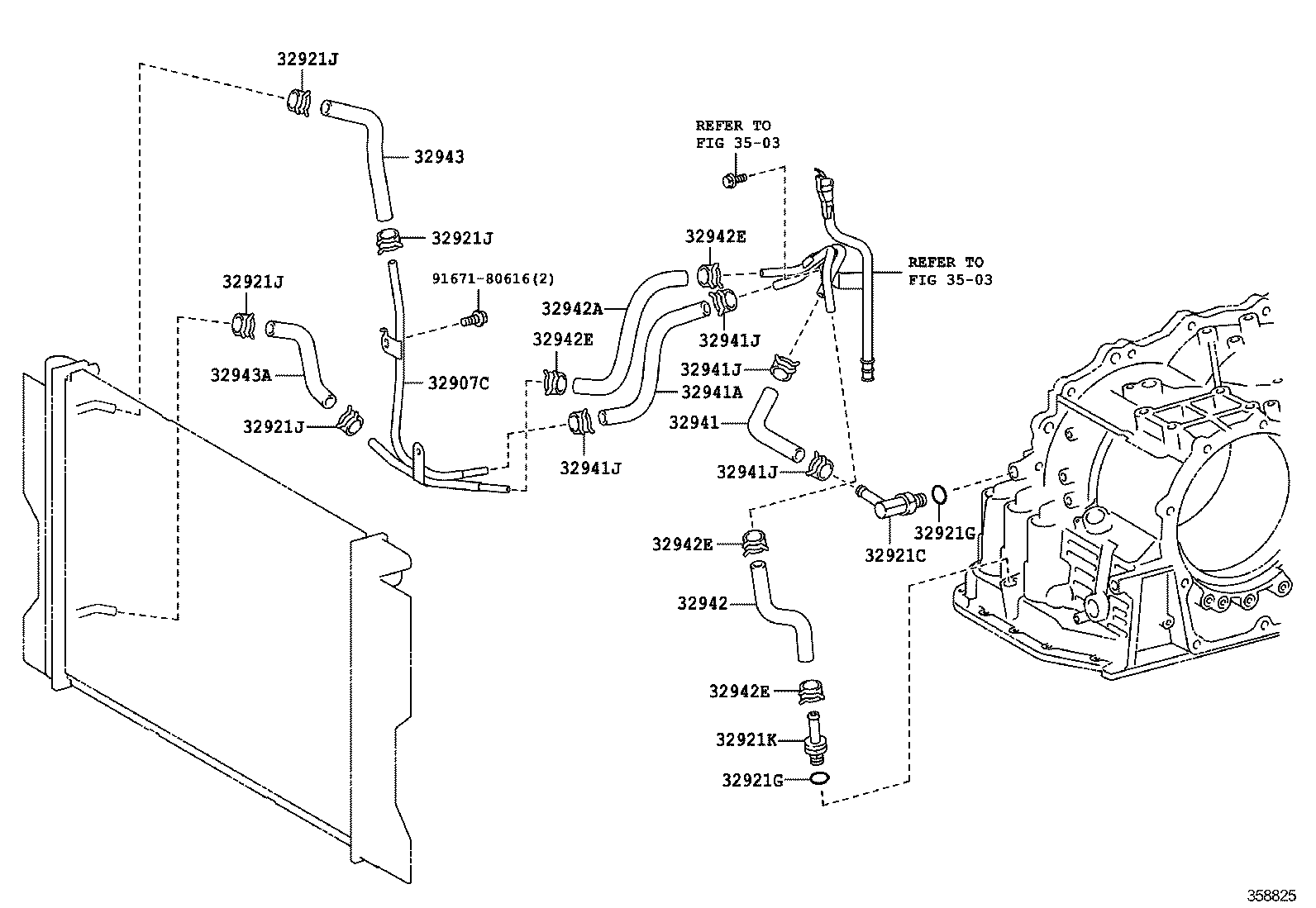

Click highlighted areas on diagram

U341E

diagram 32907C 32921C 32921G 32921G 32921J 32921J 32921J 32921J 32921K 32941 32941A 32941J 32941J 32941J 32941J 32942 32942A 32942E 32942E 32942E 32942E 32943 32943A 3503 3503 9167180616
Part # Description Qty Price
32907C - TUBE SUB-ASSY, OIL COOLER W/O HOSE, NO.1
32907-02300

ZZE172..4FC

1
32921C - UNION(FOR OIL COOLER TUBE)
90404-13005

ZZE172..4FC

1
32921G - RING, O(FOR OIL COOLER TUBE UNION)
90301-10018

ZZE172..4FC

2
32921G - RING, O(FOR OIL COOLER TUBE UNION)
90301-10018

ZZE172..4FC

2
32921J - CLIP(FOR OIL COOLER HOSE)
90466-16004

ZZE172..4FC

4
32921J - CLIP(FOR OIL COOLER HOSE)
90466-16004

ZZE172..4FC

4
32921J - CLIP(FOR OIL COOLER HOSE)
90466-16004

ZZE172..4FC

4
32921J - CLIP(FOR OIL COOLER HOSE)
90466-16004

ZZE172..4FC

4
32921K - UNION, NO.2(FOR OIL COOLER TUBE)
90404-13007

ZZE172..4FC

1
32941 - HOSE, OIL COOLER INLET, NO.1
32943-02600

ZZE172..4FC

1
32941A - HOSE, OIL COOLER INLET, NO.2
90445-T0021

ZZE172..4FC

1
32941J - CLIP, NO.1(FOR OIL COOLER HOSE)
96137-41501

ZZE172..4FC

4
32941J - CLIP, NO.1(FOR OIL COOLER HOSE)
96137-41501

ZZE172..4FC

4
32941J - CLIP, NO.1(FOR OIL COOLER HOSE)
96137-41501

ZZE172..4FC

4
32941J - CLIP, NO.1(FOR OIL COOLER HOSE)
96137-41501

ZZE172..4FC

4
32942 - HOSE, OIL COOLER OUTLET, NO.1
32943-02590

ZZE172..4FC

1
32942A - HOSE, OIL COOLER OUTLET, NO.2
90445-T0022

ZZE172..4FC

1
32942E - CLIP, NO.2(FOR OIL COOLER HOSE)
96137-41501

ZZE172..4FC

4
32942E - CLIP, NO.2(FOR OIL COOLER HOSE)
96137-41501

ZZE172..4FC

4
32942E - CLIP, NO.2(FOR OIL COOLER HOSE)
96137-41501

ZZE172..4FC

4
32942E - CLIP, NO.2(FOR OIL COOLER HOSE)
96137-41501

ZZE172..4FC

4
32943 - HOSE, TRANSMISSION OIL COOLER, NO.1
32943-02420

ZZE172..4FC

1
32943A - HOSE, TRANSMISSION OIL COOLER, NO.2
32943-02520

ZZE172..4FC

1
Common parts
91671-80616
Linked diagrams
3503
