ZRE171R-GEPNK (2013)

Toyota Corolla/Altis

Production Dec 2013 - Oct 2016
Engine 1ZRFE
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(1312- )RHD

Click highlighted areas on diagram

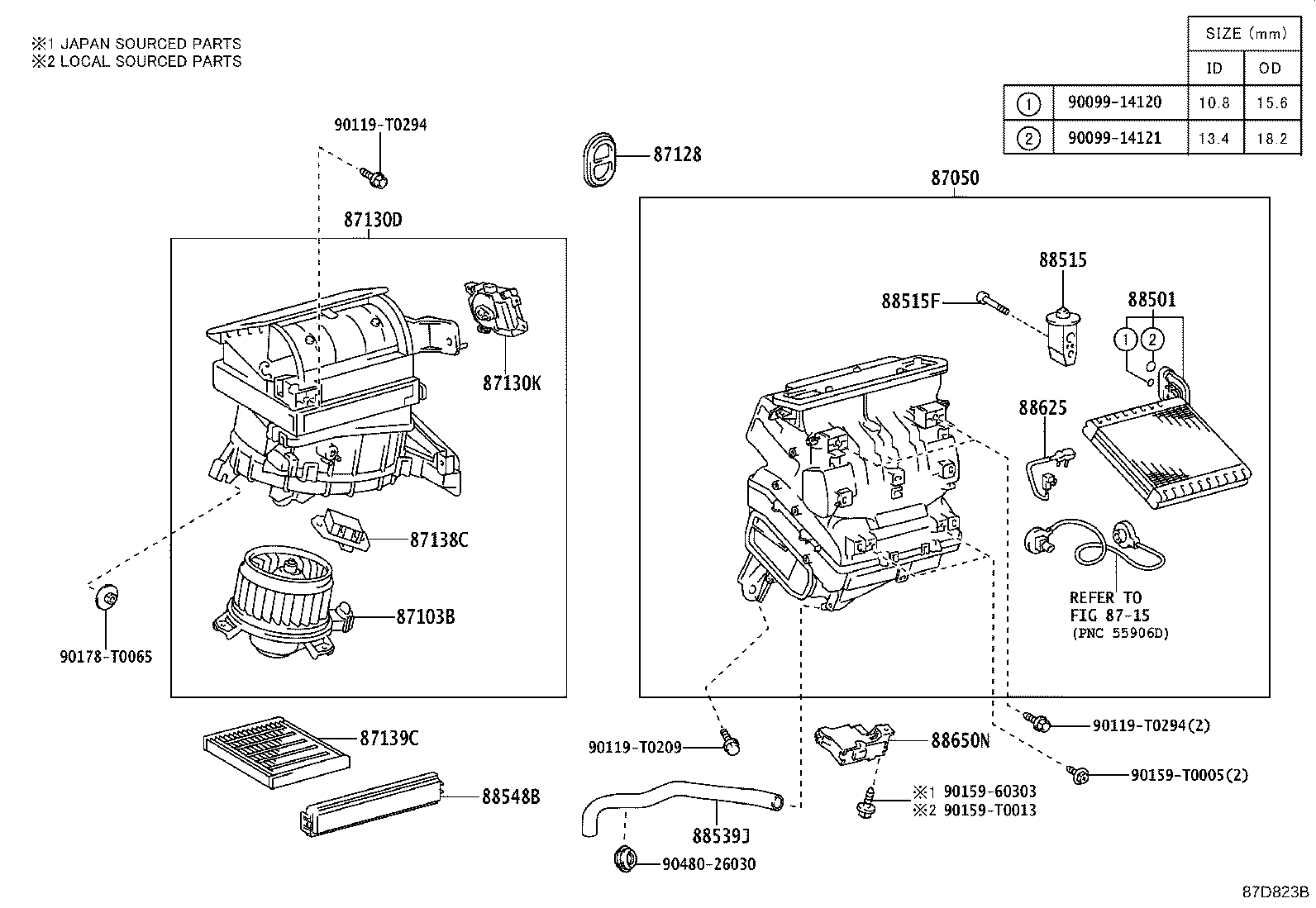

BOOST VENTILATOR(MANUAL COOLER)

diagram 87050 87103B 87128 87130D 87130K 87138C 87139C 8715 88501 88515 88515F 88539J 88548B 88625 88650N 9009914120 9009914121 90119T0209 90119T0294 90119T0294 9015960303 90159T0005 90159T0013 90178T0065 9048026030
Part # Description Qty Price
87050 - RADIATOR ASSY, AIR CONDITIONER
87050-02N70

ZRE172..ARL..E;ZRE171..(GLI,GXLI)..GEN

1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-02360

ZRE172..ARL..E;ZRE171..(GLI,GXLI)..GEN

1
87128 - GROMMET, HEATER
87128-02050

ZRE171,172..ARL,GEN

1
87130D - BLOWER ASSY
87130-02780

ZRE172..ARL..E;ZRE171..(GLI,GXLI)..GEN

1
87130K - DAMPER SERVO SUB-ASSY, BLOWER, NO.1
87106-0K040

ZRE172..ARL..E;ZRE172..(18GS,18V)..TH;ZRE171,172..RHD..(18E,18V,GLI)..HTWC;ZRE171,173..RHD..(CVT,MTM)..(GEN,MA,SGP)

1
87139C - FILTER, CLEAN AIR
87139-02130

ZRE171,172..ARL,GEN

POLLEN FILTER

1
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-0K091

ZRE171..16J..HTWCF;ZRE171..GEN,PHL,SGP;ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,PHL,TH

1
88515 - VALVE, COOLER EXPANSION
88515-02460

ZRE171..16J..HTWCF;ZRE171..GEN,PHL,SGP;ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,PHL,TH

1
88515F - BOLT(FOR COOLER EXPANSION VALVE)
90099-04542

ZRE171..16J..HTWCF;ZRE171..GEN,PHL,SGP;ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,PHL,TH

2
88539J - HOSE, DRAIN COOLER
88539-02300

ZRE171..16J..HTWCF;ZRE171..RHD..(GEN,SGP);ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,TH

1
88548B - CASE, AIR FILTER
88548-0K010

ZRE171..16J..HTWCF;ZRE171..RHD..(GEN,SGP);ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,TH

1
88625 - THERMISTOR, COOLER, NO.1
88620-02110

ZRE171..16J..HTWCF;ZRE171..GEN,PHL,SGP;ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,PHL,TH

1
88650N - AMPLIFIER ASSY, AIR CONDITIONER
88650-02C20

ZRE172..E,G;ZRE171..LHD..4FC..GEN;ZRE171,ZZE172..(GLI,GXLI)..GEN

1
88650-02C91

ZRE171..G;ZRE172..(18GS,18V)..TH

ANTI-BACTERIA & MINUS ION SUPPLY-WITH

1
88650-02C90

ZRE171..G;ZRE172..(18GS,18V)..TH

ANTI-BACTERIA & MINUS ION SUPPLY-WITH

1
88650-02C21

ZRE172..ARL..E;ZRE171..LHD..4FC..GEN;ZRE171..(GLI,GXLI)..GEN

1
88650-02G20

ZRE171..G

ANTI-BACTERIA & MINUS ION SUPPLY-WITH

1
Common parts
90099-14120
90099-14121
90119-T0209
90119-T0294
90159-60303
90159-T0005
90159-T0013
90178-T0065
90480-26030
Linked diagrams
8715

(1312- )RHD

Click highlighted areas on diagram

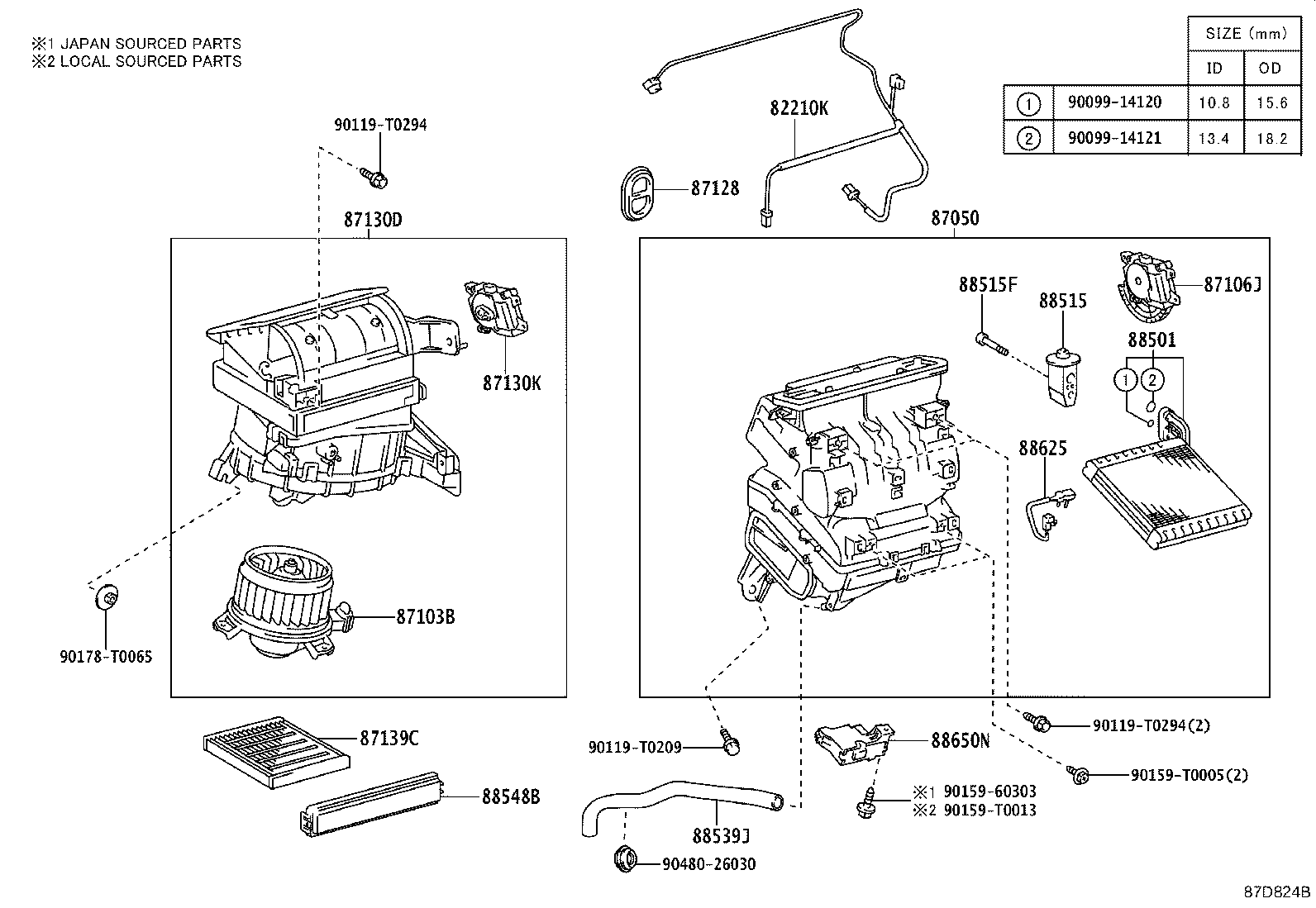

BOOST VENTILATOR(AUTO COOLER)

diagram 82210K 87050 87103B 87106J 87128 87130D 87130K 87139C 88501 88515 88515F 88539J 88548B 88625 88650N 9009914120 9009914121 90119T0209 90119T0294 90119T0294 9015960303 90159T0005 90159T0013 90178T0065 9048026030
Part # Description Qty Price
82210K - HARNESS ASSY, AIR CONDITIONER
82212-02140

ZRE172..ARL..E;ZRE171..(GLI,GXLI)..GEN

1
87050 - RADIATOR ASSY, AIR CONDITIONER
87050-02N70

ZRE172..ARL..E;ZRE171..(GLI,GXLI)..GEN

1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-02360

ZRE172..ARL..E;ZRE171..(GLI,GXLI)..GEN

1
87106J - SERVO SUB-ASSY, DAMPER(FOR MODE)
87106-0K070

ZRE172..ARL..E;ZRE171..LHD..4FC..GEN;ZRE172..(18GS,18V)..TH;ZRE171..RHD..(CVT,MTM)..(GEN,SGP);ZRE17#..(16G,16V,18E,18V,20G,20V,GLI)..(GEN,IDN,MA,PHL)

1
87128 - GROMMET, HEATER
87128-02050

ZRE171,172..ARL,GEN

1
87130D - BLOWER ASSY
87130-02780

ZRE172..ARL..E;ZRE171..(GLI,GXLI)..GEN

1
87130K - DAMPER SERVO SUB-ASSY, BLOWER, NO.1
87106-0K040

ZRE172..ARL..E;ZRE172..(18GS,18V)..TH;ZRE171,172..RHD..(18E,18V,GLI)..HTWC;ZRE171,173..RHD..(CVT,MTM)..(GEN,MA,SGP)

1
87139C - FILTER, CLEAN AIR
87139-02130

ZRE171,172..ARL,GEN

POLLEN FILTER

1
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-0K091

ZRE171..16J..HTWCF;ZRE171..GEN,PHL,SGP;ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,PHL,TH

1
88515 - VALVE, COOLER EXPANSION
88515-02460

ZRE171..16J..HTWCF;ZRE171..GEN,PHL,SGP;ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,PHL,TH

1
88515F - BOLT(FOR COOLER EXPANSION VALVE)
90099-04542

ZRE171..16J..HTWCF;ZRE171..GEN,PHL,SGP;ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,PHL,TH

2
88539J - HOSE, DRAIN COOLER
88539-02300

ZRE171..16J..HTWCF;ZRE171..RHD..(GEN,SGP);ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,TH

1
88548B - CASE, AIR FILTER
88548-0K010

ZRE171..16J..HTWCF;ZRE171..RHD..(GEN,SGP);ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,TH

1
88625 - THERMISTOR, COOLER, NO.1
88620-02110

ZRE171..16J..HTWCF;ZRE171..GEN,PHL,SGP;ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,PHL,TH

1
88650N - AMPLIFIER ASSY, AIR CONDITIONER
88650-02C20

ZRE172..E,G;ZRE171..LHD..4FC..GEN;ZRE171,ZZE172..(GLI,GXLI)..GEN

1
88650-02C91

ZRE171..G;ZRE172..(18GS,18V)..TH

ANTI-BACTERIA & MINUS ION SUPPLY-WITH

1
88650-02C90

ZRE171..G;ZRE172..(18GS,18V)..TH

ANTI-BACTERIA & MINUS ION SUPPLY-WITH

1
88650-02C21

ZRE172..ARL..E;ZRE171..LHD..4FC..GEN;ZRE171..(GLI,GXLI)..GEN

1
88650-02G20

ZRE171..G

ANTI-BACTERIA & MINUS ION SUPPLY-WITH

1
Common parts
90099-14120
90099-14121
90119-T0209
90119-T0294
90159-60303
90159-T0005
90159-T0013
90178-T0065
90480-26030

(1312- )RHD

Click highlighted areas on diagram

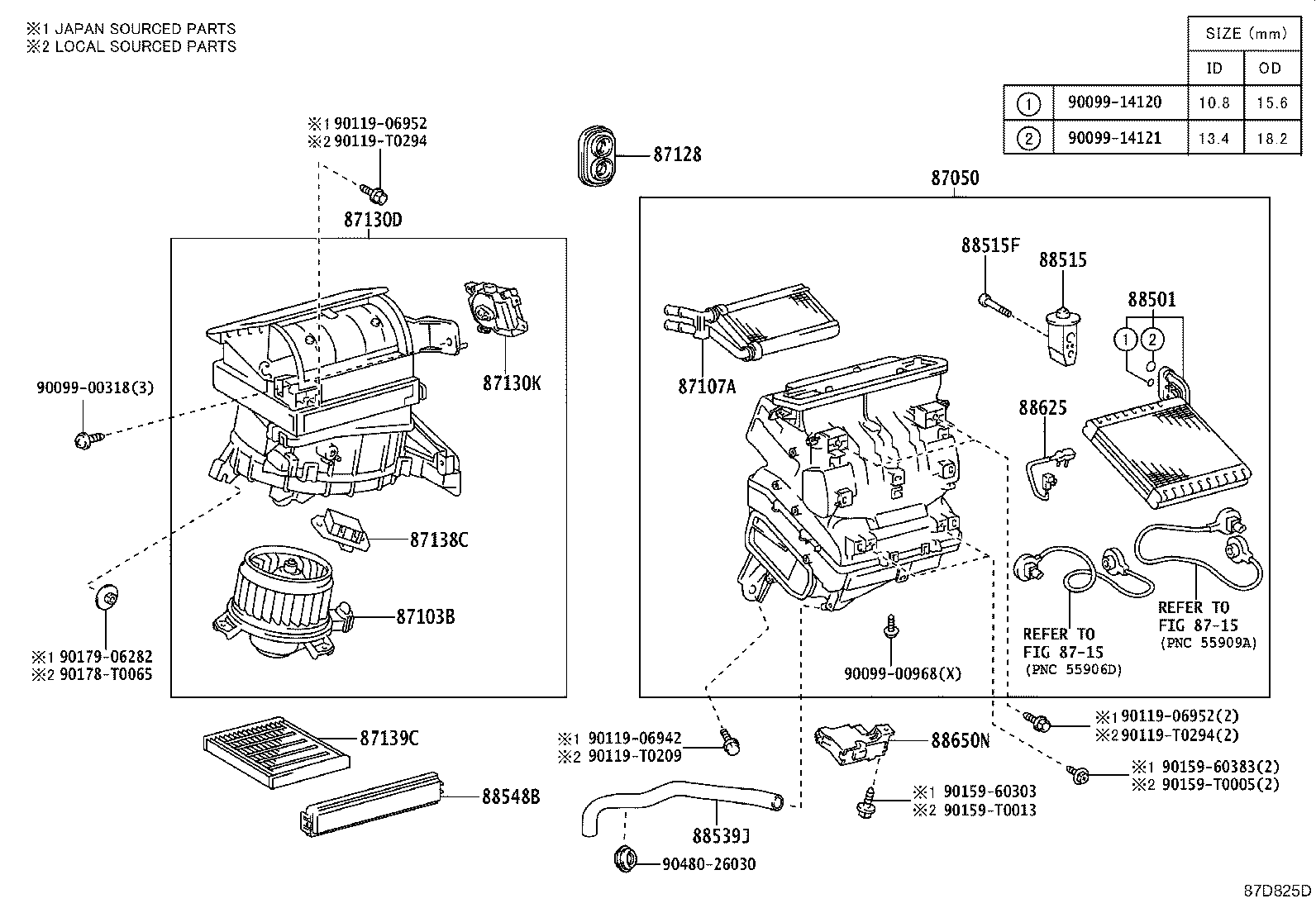

MANUAL AIR CONDITIONER

diagram 87050 87103B 87107A 87128 87130D 87130K 87138C 87139C 8715 8715 88501 88515 88515F 88539J 88548B 88625 88650N 9009900318 9009900968 9009914120 9009914121 9011906942 9011906952 9011906952 90119T0209 90119T0294 90119T0294 9015960303 9015960383 90159T0005 90159T0013 90178T0065 9017906282 9048026030
Part # Description Qty Price
87050 - RADIATOR ASSY, AIR CONDITIONER
87050-02N70

ZRE172..ARL..E;ZRE171..(GLI,GXLI)..GEN

1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-02360

ZRE172..ARL..E;ZRE171..(GLI,GXLI)..GEN

1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-02290

ZRE171,172..ARL,GEN

1
87128 - GROMMET, HEATER
87128-02050

ZRE171,172..ARL,GEN

1
87130D - BLOWER ASSY
87130-02780

ZRE172..ARL..E;ZRE171..(GLI,GXLI)..GEN

1
87130K - DAMPER SERVO SUB-ASSY, BLOWER, NO.1
87106-0K040

ZRE172..ARL..E;ZRE172..(18GS,18V)..TH;ZRE171,172..RHD..(18E,18V,GLI)..HTWC;ZRE171,173..RHD..(CVT,MTM)..(GEN,MA,SGP)

1
87139C - FILTER, CLEAN AIR
87139-02130

ZRE171,172..ARL,GEN

POLLEN FILTER

1
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-0K091

ZRE171..16J..HTWCF;ZRE171..GEN,PHL,SGP;ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,PHL,TH

1
88515 - VALVE, COOLER EXPANSION
88515-02460

ZRE171..16J..HTWCF;ZRE171..GEN,PHL,SGP;ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,PHL,TH

1
88515F - BOLT(FOR COOLER EXPANSION VALVE)
90099-04542

ZRE171..16J..HTWCF;ZRE171..GEN,PHL,SGP;ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,PHL,TH

2
88539J - HOSE, DRAIN COOLER
88539-02300

ZRE171..16J..HTWCF;ZRE171..RHD..(GEN,SGP);ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,TH

1
88548B - CASE, AIR FILTER
88548-0K010

ZRE171..16J..HTWCF;ZRE171..RHD..(GEN,SGP);ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,TH

1
88625 - THERMISTOR, COOLER, NO.1
88620-02110

ZRE171..16J..HTWCF;ZRE171..GEN,PHL,SGP;ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,PHL,TH

1
88650N - AMPLIFIER ASSY, AIR CONDITIONER
88650-02C20

ZRE172..E,G;ZRE171..LHD..4FC..GEN;ZRE171,ZZE172..(GLI,GXLI)..GEN

1
88650-02C91

ZRE171..G;ZRE172..(18GS,18V)..TH

ANTI-BACTERIA & MINUS ION SUPPLY-WITH

1
88650-02C90

ZRE171..G;ZRE172..(18GS,18V)..TH

ANTI-BACTERIA & MINUS ION SUPPLY-WITH

1
88650-02C21

ZRE172..ARL..E;ZRE171..LHD..4FC..GEN;ZRE171..(GLI,GXLI)..GEN

1
88650-02G20

ZRE171..G

ANTI-BACTERIA & MINUS ION SUPPLY-WITH

1
Common parts
90099-00318
90099-00968
90099-14120
90099-14121
90119-06942
90119-06952
90119-T0209
90119-T0294
90159-60303
90159-60383
90159-T0005
90159-T0013
90178-T0065
90179-06282
90480-26030
Linked diagrams
8715

(1312- )RHD

Click highlighted areas on diagram

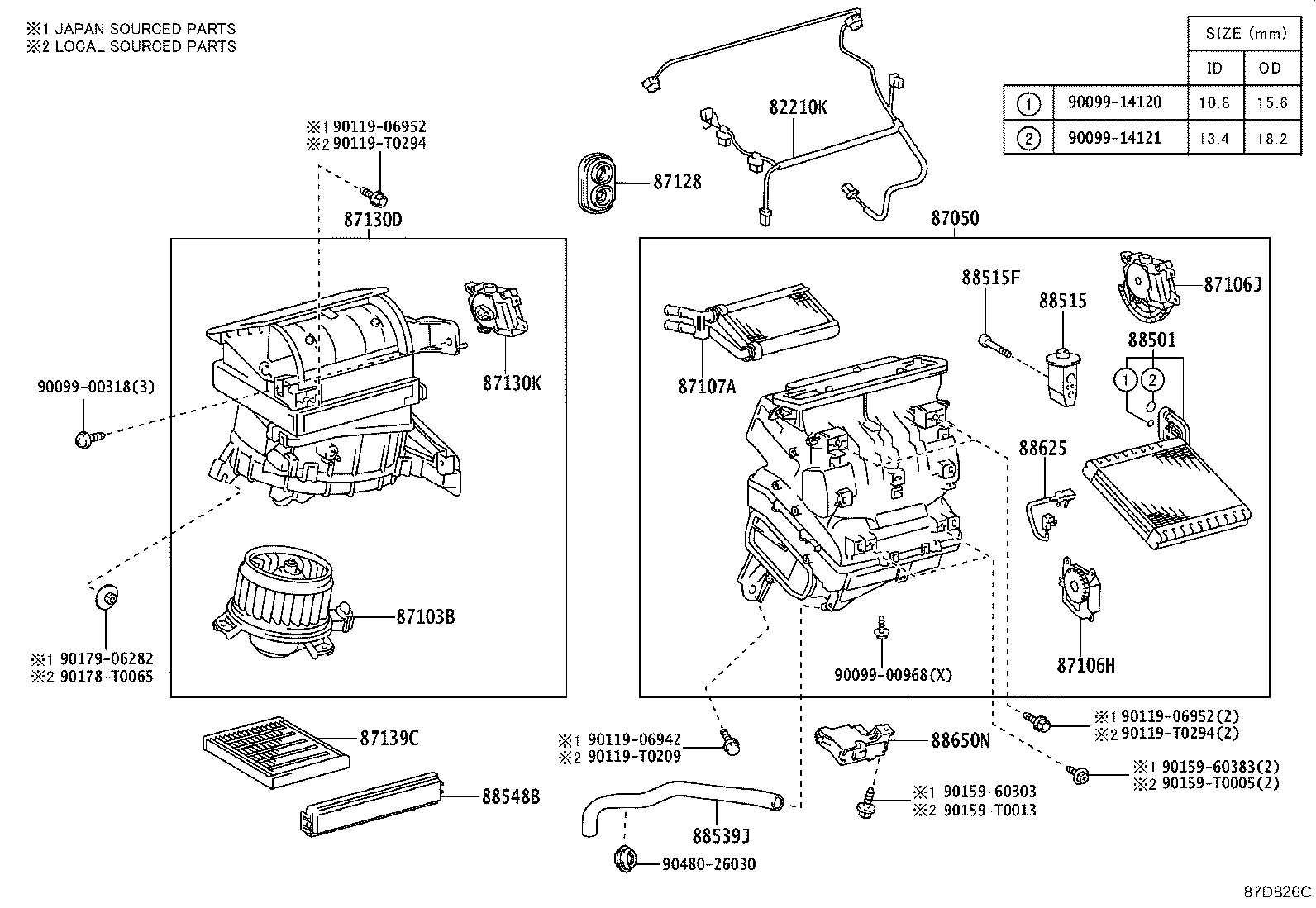

AUTO AIR CONDITIONER

diagram 82210K 87050 87103B 87106H 87106J 87107A 87128 87130D 87130K 87139C 88501 88515 88515F 88539J 88548B 88625 88650N 9009900318 9009900968 9009914120 9009914121 9011906942 9011906952 9011906952 90119T0209 90119T0294 90119T0294 9015960303 9015960383 90159T0005 90159T0013 90178T0065 9017906282 9048026030
Part # Description Qty Price
82210K - HARNESS ASSY, AIR CONDITIONER
82212-02140

ZRE172..ARL..E;ZRE171..(GLI,GXLI)..GEN

1
87050 - RADIATOR ASSY, AIR CONDITIONER
87050-02N70

ZRE172..ARL..E;ZRE171..(GLI,GXLI)..GEN

1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-02360

ZRE172..ARL..E;ZRE171..(GLI,GXLI)..GEN

1
87106H - SERVO SUB-ASSY, DAMPER(FOR AIRMIX)
87106-0K100

ZRE172..ARL..E;ZRE171..LHD..4FC..GEN;ZRE171..(GLI,GXLI)..GEN

1
87106J - SERVO SUB-ASSY, DAMPER(FOR MODE)
87106-0K070

ZRE172..ARL..E;ZRE171..LHD..4FC..GEN;ZRE172..(18GS,18V)..TH;ZRE171..RHD..(CVT,MTM)..(GEN,SGP);ZRE17#..(16G,16V,18E,18V,20G,20V,GLI)..(GEN,IDN,MA,PHL)

1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-02290

ZRE171,172..ARL,GEN

1
87128 - GROMMET, HEATER
87128-02050

ZRE171,172..ARL,GEN

1
87130D - BLOWER ASSY
87130-02780

ZRE172..ARL..E;ZRE171..(GLI,GXLI)..GEN

1
87130K - DAMPER SERVO SUB-ASSY, BLOWER, NO.1
87106-0K040

ZRE172..ARL..E;ZRE172..(18GS,18V)..TH;ZRE171,172..RHD..(18E,18V,GLI)..HTWC;ZRE171,173..RHD..(CVT,MTM)..(GEN,MA,SGP)

1
87139C - FILTER, CLEAN AIR
87139-02130

ZRE171,172..ARL,GEN

POLLEN FILTER

1
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-0K091

ZRE171..16J..HTWCF;ZRE171..GEN,PHL,SGP;ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,PHL,TH

1
88515 - VALVE, COOLER EXPANSION
88515-02460

ZRE171..16J..HTWCF;ZRE171..GEN,PHL,SGP;ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,PHL,TH

1
88515F - BOLT(FOR COOLER EXPANSION VALVE)
90099-04542

ZRE171..16J..HTWCF;ZRE171..GEN,PHL,SGP;ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,PHL,TH

2
88539J - HOSE, DRAIN COOLER
88539-02300

ZRE171..16J..HTWCF;ZRE171..RHD..(GEN,SGP);ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,TH

1
88548B - CASE, AIR FILTER
88548-0K010

ZRE171..16J..HTWCF;ZRE171..RHD..(GEN,SGP);ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,TH

1
88625 - THERMISTOR, COOLER, NO.1
88620-02110

ZRE171..16J..HTWCF;ZRE171..GEN,PHL,SGP;ZRE171..CVT..(CNG,HTWCF);ZRE172,173..ARL,IDN,MA,PHL,TH

1
88650N - AMPLIFIER ASSY, AIR CONDITIONER
88650-02C20

ZRE172..E,G;ZRE171..LHD..4FC..GEN;ZRE171,ZZE172..(GLI,GXLI)..GEN

1
88650-02C91

ZRE171..G;ZRE172..(18GS,18V)..TH

ANTI-BACTERIA & MINUS ION SUPPLY-WITH

1
88650-02C90

ZRE171..G;ZRE172..(18GS,18V)..TH

ANTI-BACTERIA & MINUS ION SUPPLY-WITH

1
88650-02C21

ZRE172..ARL..E;ZRE171..LHD..4FC..GEN;ZRE171..(GLI,GXLI)..GEN

1
88650-02G20

ZRE171..G

ANTI-BACTERIA & MINUS ION SUPPLY-WITH

1
Common parts
90099-00318
90099-00968
90099-14120
90099-14121
90119-06942
90119-06952
90119-T0209
90119-T0294
90159-60303
90159-60383
90159-T0005
90159-T0013
90178-T0065
90179-06282
90480-26030
