XZB50L-ZRMSYW1 (2006)

Toyota Coaster

Production Aug 2006 - Nov 2013
Engine N04C
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(0608-0708)N04C

Click highlighted areas on diagram

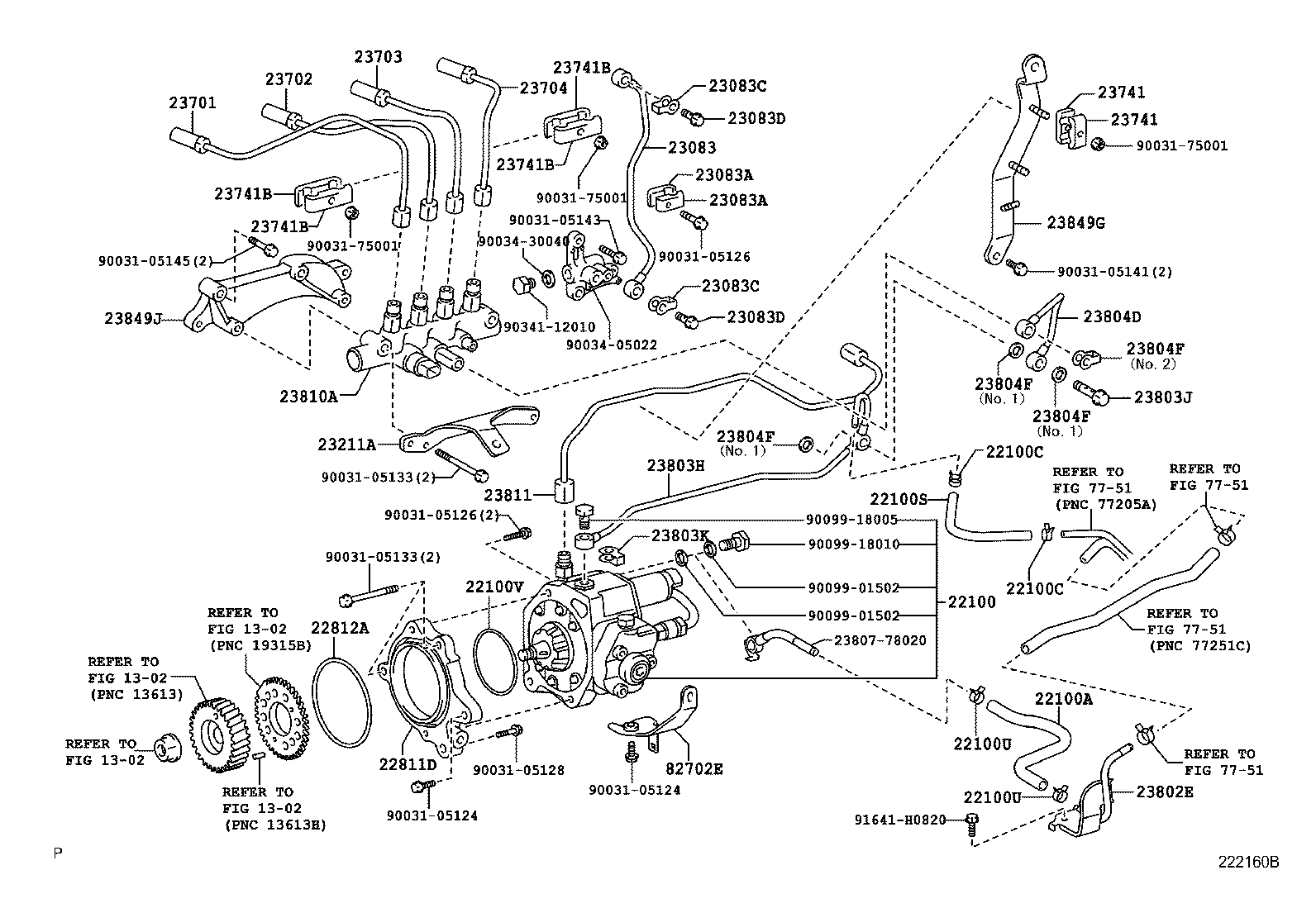

diagram 1302 1302 1302 1302 22100 22100A 22100C 22100C 22100S 22100U 22100U 22100V 22811D 22812A 23083 23083A 23083A 23083C 23083C 23083D 23083D 23211A 23290 23701 23702 23703 23704 23741 23741 23741B 23741B 23741B 23741B 23803H 23803J 23803K 23804D 23804F 23804F 23804F 23804F 2380778020 23810A 23811 23849G 23849J 7751 7751 7751 7751 82702E 9003105124 9003105124 9003105126 9003105126 9003105128 9003105133 9003105133 9003105141 9003105143 9003105145 9003175001 9003175001 9003175001 9003405022 9003430040 9009901502 9009901502 9009918005 9009918010 9034112010 91641H0820
Part # Description Qty Price
22100 - PUMP ASSY, INJECTION OR SUPPLY
22100-78235

N04C..XZB40,5#

1
22100-78236

N04C..XZB40,5#

1
22100-78183

N04C..XZB40,5#

*196

1
22100A - HOSE OR PIPE, FUEL(FOR INJECTION PUMP TO FUEL FILTER)
23271-78301

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..(20S,21S)..WC

1
23271-78302

N04C..XZB40,5#

1
23271-78680

N04C..XZB50..IV

1
22100C - CLAMP, FUEL HOSE, NO.2
96132-51300

N04C..XZB50..IV

2
22100C - CLAMP, FUEL HOSE, NO.2
96132-51300

N04C..XZB50..IV

2
22100S - HOSE, FUEL(FOR INJECTION PUMP TO FUEL PIPE)
23273-78311

N04C..XZB50..IV

1
22100U - CLIP, HOSE FUEL(FOR INJECTION PUMP)
90467-18008

N04C..XZB50..IV

2
22100U - CLIP, HOSE FUEL(FOR INJECTION PUMP)
90467-18008

N04C..XZB50..IV

2
22100V - RING, O(FOR INJECTION PUMP)
90033-01075

N04C..XZB50..IV

1
22811D - STAY, INJECTION PUMP, NO.2
22811-78110

N04C..XZB40,5#

1
22812A - RING, O
90033-01076

N04C..XZB50..IV

1
23083 - PIPE SUB-ASSY, NOZZLE LEAKAGE, NO.3
23803-78150

N04C..XZB40,5#

1
23816-78010

N04C..XZB40,5#

1
23083A - CLAMP, NOZZLE LEAKAGE
90034-68024

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

2
23083A - CLAMP, NOZZLE LEAKAGE
90034-68024

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

2
23083C - GASKET(NOZZLE LEKAGE PIPE NO.3)
90032-09020

N04C..XZB50..IV

2
23083C - GASKET(NOZZLE LEKAGE PIPE NO.3)
90032-09020

N04C..XZB50..IV

2
23083D - BOLT, UNION(FOR NOZZLE LEKAGE PIPE NO.3)
90034-01009

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

2
21811-E0060

N04C..XZB50..IV

2
90034-01019

N04C..XZB40,5#..WC;N04C..XZB50..WOC..IV

2
23083D - BOLT, UNION(FOR NOZZLE LEKAGE PIPE NO.3)
90034-01009

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

2
21811-E0060

N04C..XZB50..IV

2
90034-01019

N04C..XZB40,5#..WC;N04C..XZB50..WOC..IV

2
23211A - BRACKET(FOR INJECTION PIPE NO.3)
23849-78110

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23290 - DAMPER ASSY, FUEL SUCTION
23290-17020

N04C..XZB5#

1
23701 - PIPE SUB-ASSY, INJECTION, NO.1
23701-78131

N04C..XZB40,5#

1
23701-78090

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23701-E0012

N04C..XZB50..IV

1
23702 - PIPE SUB-ASSY, INJECTION, NO.2
23702-78090

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23702-78131

N04C..XZB40,5#

1
23702-E0012

N04C..XZB50..IV

1
23703 - PIPE SUB-ASSY, INJECTION, NO.3
23703-E0012

N04C..XZB50..IV

1
23703-78121

N04C..XZB40,5#

1
23703-78090

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23704 - PIPE SUB-ASSY, INJECTION, NO.4
23704-E0012

N04C..XZB50..IV

1
23704-78121

N04C..XZB40,5#

1
23704-78080

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23741 - CLAMP, INJECTION PIPE, NO.1
90034-68032

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

2
23741 - CLAMP, INJECTION PIPE, NO.1
90034-68032

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

2
23741B - CLAMP, INJECTION PIPE
23742-66020

N04C..XZB50..IV

4
23741-78010

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

4
23741B - CLAMP, INJECTION PIPE
23742-66020

N04C..XZB50..IV

4
23741-78010

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

4
23741B - CLAMP, INJECTION PIPE
23742-66020

N04C..XZB50..IV

4
23741-78010

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

4
23741B - CLAMP, INJECTION PIPE
23742-66020

N04C..XZB50..IV

4
23741-78010

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

4
23803H - PIPE SUB-ASSY, FUEL RETURN
23816-78020

N04C..XZB40,5#

1
23803-78220

N04C..XZB40,5#

1
23803J - BOLT, UNION(FOR FUEL RETURN PIPE)
90031-09074

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
90401-10017

N04C..XZB50..IV

1
23803K - GASKET(FOR FUEL RETURN PIPE)
90032-09021

N04C..XZB50..IV

1
23804D - PIPE SUB-ASSY, FUEL, NO.4
23803-78180

N04C..XZB40,5#

1
23803-78160

N04C..XZB40,5#

1
23804F - GASKET(FOR FUEL PIPE NO.4)
90034-30040

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

NO.1:REFER ILLUST.

3
90032-09021

N04C..XZB50..IV

NO.2:REFER ILLUST.

1
90202-10011

N04C..XZB50..IV

NO.1:REFER ILLUST.

1
23804F - GASKET(FOR FUEL PIPE NO.4)
90034-30040

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

NO.1:REFER ILLUST.

3
90032-09021

N04C..XZB50..IV

NO.2:REFER ILLUST.

1
90202-10011

N04C..XZB50..IV

NO.1:REFER ILLUST.

1
23804F - GASKET(FOR FUEL PIPE NO.4)
90034-30040

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

NO.1:REFER ILLUST.

3
90032-09021

N04C..XZB50..IV

NO.2:REFER ILLUST.

1
90202-10011

N04C..XZB50..IV

NO.1:REFER ILLUST.

1
23804F - GASKET(FOR FUEL PIPE NO.4)
90034-30040

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

NO.1:REFER ILLUST.

3
90032-09021

N04C..XZB50..IV

NO.2:REFER ILLUST.

1
90202-10011

N04C..XZB50..IV

NO.1:REFER ILLUST.

1
23810A - RAIL ASSY, COMMON
23810-78041

N04C..XZB50..IV

1
23810-78040

N04C..XZB40,5#

1
23810-78020

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23811 - PIPE, FUEL(FOR FUEL FILTER TO INJECTION PUMP)
23801-78040

N04C..XZB40,5#

1
23811-78120

N04C..XZB40,5#

1
23849G - SUPPORT, FUEL PIPE
23849-78060

N04C..XZB40,5#

1
23849J - SUPPORT, FUEL PIPE(FOR RAIL ASSY, COMMON)
23849-78050

N04C..XZB40,5#

1
82702E - BRACKET SUB-ASSY, WIRING HARNESS
82702-37350

XZB50..IV

1
Common parts
23807-78020
90031-05124
90031-05126
90031-05128
90031-05133
90031-05141
90031-05143
90031-05145
90031-75001
90034-05022
90034-30040
90099-01502
90099-18005
90099-18010
90341-12010
91641-H0820
Linked diagrams
1302
7751

(0708-0908)N04C

Click highlighted areas on diagram

diagram 1302 1302 1302 1302 22100 22100A 22100C 22100C 22100S 22100U 22100U 22100V 22811D 22812A 23083 23083A 23083A 23083C 23083C 23083D 23083D 23211A 23701 23702 23703 23704 23741 23741 23741B 23741B 23741B 23741B 23802E 23803H 23803J 23803K 23804D 23804F 23804F 23804F 23804F 2380778020 23810A 23811 23849G 23849J 7751 7751 7751 7751 82702E 9003105124 9003105124 9003105126 9003105126 9003105128 9003105133 9003105133 9003105141 9003105143 9003105145 9003175001 9003175001 9003175001 9003405022 9003430040 9009901502 9009901502 9009918005 9009918010 9034112010 91641H0820
Part # Description Qty Price
22100 - PUMP ASSY, INJECTION OR SUPPLY
22100-78235

N04C..XZB40,5#

1
22100-78236

N04C..XZB40,5#

1
22100-78183

N04C..XZB40,5#

*196

1
22100A - HOSE OR PIPE, FUEL(FOR INJECTION PUMP TO FUEL FILTER)
23271-78301

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..(20S,21S)..WC

1
23271-78302

N04C..XZB40,5#

1
23271-78680

N04C..XZB50..IV

1
22100C - CLAMP, FUEL HOSE, NO.2
96132-51300

N04C..XZB50..IV

2
22100C - CLAMP, FUEL HOSE, NO.2
96132-51300

N04C..XZB50..IV

2
22100S - HOSE, FUEL(FOR INJECTION PUMP TO FUEL PIPE)
23273-78311

N04C..XZB50..IV

1
22100U - CLIP, HOSE FUEL(FOR INJECTION PUMP)
90467-18008

N04C..XZB50..IV

2
22100U - CLIP, HOSE FUEL(FOR INJECTION PUMP)
90467-18008

N04C..XZB50..IV

2
22100V - RING, O(FOR INJECTION PUMP)
90033-01075

N04C..XZB50..IV

1
22811D - STAY, INJECTION PUMP, NO.2
22811-78110

N04C..XZB40,5#

1
22812A - RING, O
90033-01076

N04C..XZB50..IV

1
23083 - PIPE SUB-ASSY, NOZZLE LEAKAGE, NO.3
23803-78150

N04C..XZB40,5#

1
23816-78010

N04C..XZB40,5#

1
23083A - CLAMP, NOZZLE LEAKAGE
90034-68024

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

2
23083A - CLAMP, NOZZLE LEAKAGE
90034-68024

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

2
23083C - GASKET(NOZZLE LEKAGE PIPE NO.3)
90032-09020

N04C..XZB50..IV

2
23083C - GASKET(NOZZLE LEKAGE PIPE NO.3)
90032-09020

N04C..XZB50..IV

2
23083D - BOLT, UNION(FOR NOZZLE LEKAGE PIPE NO.3)
90034-01009

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

2
21811-E0060

N04C..XZB50..IV

2
90034-01019

N04C..XZB40,5#..WC;N04C..XZB50..WOC..IV

2
23083D - BOLT, UNION(FOR NOZZLE LEKAGE PIPE NO.3)
90034-01009

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

2
21811-E0060

N04C..XZB50..IV

2
90034-01019

N04C..XZB40,5#..WC;N04C..XZB50..WOC..IV

2
23211A - BRACKET(FOR INJECTION PIPE NO.3)
23849-78110

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23701 - PIPE SUB-ASSY, INJECTION, NO.1
23701-78131

N04C..XZB40,5#

1
23701-78090

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23701-E0012

N04C..XZB50..IV

1
23702 - PIPE SUB-ASSY, INJECTION, NO.2
23702-78090

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23702-78131

N04C..XZB40,5#

1
23702-E0012

N04C..XZB50..IV

1
23703 - PIPE SUB-ASSY, INJECTION, NO.3
23703-E0012

N04C..XZB50..IV

1
23703-78121

N04C..XZB40,5#

1
23703-78090

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23704 - PIPE SUB-ASSY, INJECTION, NO.4
23704-E0012

N04C..XZB50..IV

1
23704-78121

N04C..XZB40,5#

1
23704-78080

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23741 - CLAMP, INJECTION PIPE, NO.1
90034-68032

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

2
23741 - CLAMP, INJECTION PIPE, NO.1
90034-68032

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

2
23741B - CLAMP, INJECTION PIPE
23742-66020

N04C..XZB50..IV

4
23741-78010

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

4
23741B - CLAMP, INJECTION PIPE
23742-66020

N04C..XZB50..IV

4
23741-78010

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

4
23741B - CLAMP, INJECTION PIPE
23742-66020

N04C..XZB50..IV

4
23741-78010

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

4
23741B - CLAMP, INJECTION PIPE
23742-66020

N04C..XZB50..IV

4
23741-78010

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

4
23802E - PIPE SUB-ASSY, FUEL
23801-78050

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..(20S,21S)..WC

1
23803H - PIPE SUB-ASSY, FUEL RETURN
23816-78020

N04C..XZB40,5#

1
23803-78220

N04C..XZB40,5#

1
23803J - BOLT, UNION(FOR FUEL RETURN PIPE)
90031-09074

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
90401-10017

N04C..XZB50..IV

1
23803K - GASKET(FOR FUEL RETURN PIPE)
90032-09021

N04C..XZB50..IV

1
23804D - PIPE SUB-ASSY, FUEL, NO.4
23803-78180

N04C..XZB40,5#

1
23803-78160

N04C..XZB40,5#

1
23804F - GASKET(FOR FUEL PIPE NO.4)
90034-30040

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

NO.1:REFER ILLUST.

3
90032-09021

N04C..XZB50..IV

NO.2:REFER ILLUST.

1
90202-10011

N04C..XZB50..IV

NO.1:REFER ILLUST.

1
23804F - GASKET(FOR FUEL PIPE NO.4)
90034-30040

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

NO.1:REFER ILLUST.

3
90032-09021

N04C..XZB50..IV

NO.2:REFER ILLUST.

1
90202-10011

N04C..XZB50..IV

NO.1:REFER ILLUST.

1
23804F - GASKET(FOR FUEL PIPE NO.4)
90034-30040

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

NO.1:REFER ILLUST.

3
90032-09021

N04C..XZB50..IV

NO.2:REFER ILLUST.

1
90202-10011

N04C..XZB50..IV

NO.1:REFER ILLUST.

1
23804F - GASKET(FOR FUEL PIPE NO.4)
90034-30040

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

NO.1:REFER ILLUST.

3
90032-09021

N04C..XZB50..IV

NO.2:REFER ILLUST.

1
90202-10011

N04C..XZB50..IV

NO.1:REFER ILLUST.

1
23810A - RAIL ASSY, COMMON
23810-78041

N04C..XZB50..IV

1
23810-78040

N04C..XZB40,5#

1
23810-78020

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23811 - PIPE, FUEL(FOR FUEL FILTER TO INJECTION PUMP)
23801-78040

N04C..XZB40,5#

1
23811-78120

N04C..XZB40,5#

1
23849G - SUPPORT, FUEL PIPE
23849-78060

N04C..XZB40,5#

1
23849J - SUPPORT, FUEL PIPE(FOR RAIL ASSY, COMMON)
23849-78050

N04C..XZB40,5#

1
82702E - BRACKET SUB-ASSY, WIRING HARNESS
82702-37350

XZB50..IV

1
Common parts
23807-78020
90031-05124
90031-05126
90031-05128
90031-05133
90031-05141
90031-05143
90031-05145
90031-75001
90034-05022
90034-30040
90099-01502
90099-18005
90099-18010
90341-12010
91641-H0820
Linked diagrams
1302
7751

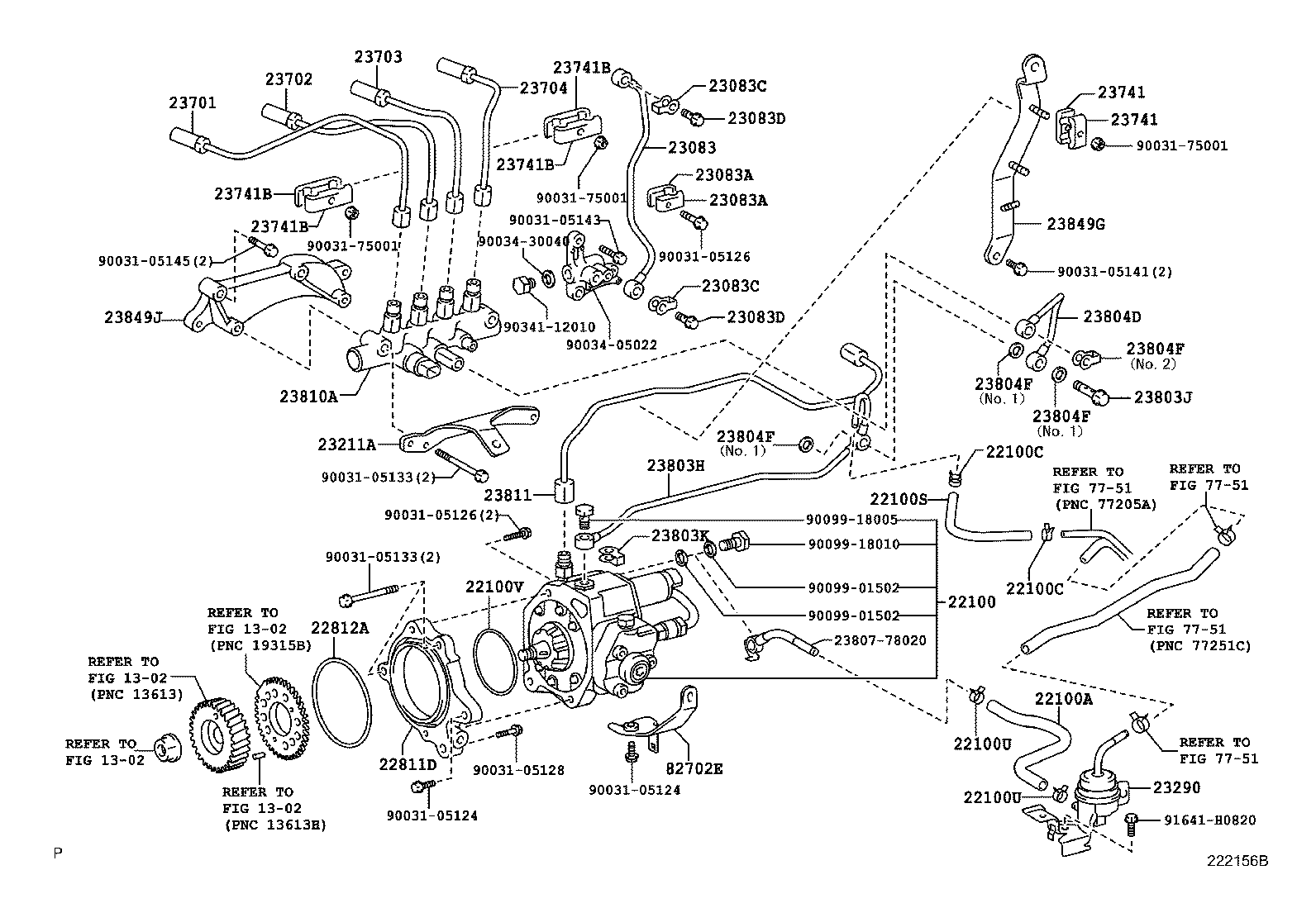

ILLUST NO. 1 OF 2(0908-1108)N04C

Click highlighted areas on diagram

diagram 1302 1302 1302 1302 22100A 22100C 22100C 22100S 22100U 22100U 22100V 22811D 22812A 23083 23083C 23083C 23083D 23083D 23271H 23701 23702 23703 23704 23741B 23741B 23741B 23741B 23742 23742 23743 23743 23743 23743 23802E 23803H 23803J 23803K 23804D 23804F 23804F 2380778020 23810A 23811 23849G 23849J 7751 7751 7751 7751 82702E 9003105123 9003105124 9003105124 9003105126 9003105128 9003105133 9003105145 9003105148 9003116055 9003175001 9003175001 9003175001 9003175001 9003175001 91641H0820 9613241000 9613241000
Part # Description Qty Price
22100A - HOSE OR PIPE, FUEL(FOR INJECTION PUMP TO FUEL FILTER)
23271-78301

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..(20S,21S)..WC

1
23271-78302

N04C..XZB40,5#

1
23271-78680

N04C..XZB50..IV

1
22100C - CLAMP, FUEL HOSE, NO.2
96132-51300

N04C..XZB50..IV

2
22100C - CLAMP, FUEL HOSE, NO.2
96132-51300

N04C..XZB50..IV

2
22100S - HOSE, FUEL(FOR INJECTION PUMP TO FUEL PIPE)
23273-78311

N04C..XZB50..IV

1
22100U - CLIP, HOSE FUEL(FOR INJECTION PUMP)
90467-18008

N04C..XZB50..IV

2
22100U - CLIP, HOSE FUEL(FOR INJECTION PUMP)
90467-18008

N04C..XZB50..IV

2
22100V - RING, O(FOR INJECTION PUMP)
90033-01075

N04C..XZB50..IV

1
22811D - STAY, INJECTION PUMP, NO.2
22811-78110

N04C..XZB40,5#

1
22812A - RING, O
90033-01076

N04C..XZB50..IV

1
23083 - PIPE SUB-ASSY, NOZZLE LEAKAGE, NO.3
23803-78150

N04C..XZB40,5#

1
23816-78010

N04C..XZB40,5#

1
23083C - GASKET(NOZZLE LEKAGE PIPE NO.3)
90032-09020

N04C..XZB50..IV

2
23083C - GASKET(NOZZLE LEKAGE PIPE NO.3)
90032-09020

N04C..XZB50..IV

2
23083D - BOLT, UNION(FOR NOZZLE LEKAGE PIPE NO.3)
90034-01009

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

2
21811-E0060

N04C..XZB50..IV

2
90034-01019

N04C..XZB40,5#..WC;N04C..XZB50..WOC..IV

2
23083D - BOLT, UNION(FOR NOZZLE LEKAGE PIPE NO.3)
90034-01009

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

2
21811-E0060

N04C..XZB50..IV

2
90034-01019

N04C..XZB40,5#..WC;N04C..XZB50..WOC..IV

2
23271H - HOSE, FUEL, NO.1
23271-78430

N04C..XZB40,5#

1
SZ920-31083

N04C..XZB50..IV

1
23701 - PIPE SUB-ASSY, INJECTION, NO.1
23701-78131

N04C..XZB40,5#

1
23701-78090

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23701-E0012

N04C..XZB50..IV

1
23702 - PIPE SUB-ASSY, INJECTION, NO.2
23702-78090

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23702-78131

N04C..XZB40,5#

1
23702-E0012

N04C..XZB50..IV

1
23703 - PIPE SUB-ASSY, INJECTION, NO.3
23703-E0012

N04C..XZB50..IV

1
23703-78121

N04C..XZB40,5#

1
23703-78090

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23704 - PIPE SUB-ASSY, INJECTION, NO.4
23704-E0012

N04C..XZB50..IV

1
23704-78121

N04C..XZB40,5#

1
23704-78080

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23741B - CLAMP, INJECTION PIPE
23742-66020

N04C..XZB50..IV

4
23741-78010

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

4
23741B - CLAMP, INJECTION PIPE
23742-66020

N04C..XZB50..IV

4
23741-78010

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

4
23741B - CLAMP, INJECTION PIPE
23742-66020

N04C..XZB50..IV

4
23741-78010

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

4
23741B - CLAMP, INJECTION PIPE
23742-66020

N04C..XZB50..IV

4
23741-78010

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

4
23742 - CLAMP, INJECTION PIPE, NO.2
23742-66020

N04C..XZB50..IV

2
23742 - CLAMP, INJECTION PIPE, NO.2
23742-66020

N04C..XZB50..IV

2
23743 - CLAMP, INJECTION PIPE, NO.3
90034-68033

N04C..XZB50..IV

4
23743 - CLAMP, INJECTION PIPE, NO.3
90034-68033

N04C..XZB50..IV

4
23743 - CLAMP, INJECTION PIPE, NO.3
90034-68033

N04C..XZB50..IV

4
23743 - CLAMP, INJECTION PIPE, NO.3
90034-68033

N04C..XZB50..IV

4
23802E - PIPE SUB-ASSY, FUEL
23801-78050

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..(20S,21S)..WC

1
23803H - PIPE SUB-ASSY, FUEL RETURN
23816-78020

N04C..XZB40,5#

1
23803-78220

N04C..XZB40,5#

1
23803J - BOLT, UNION(FOR FUEL RETURN PIPE)
90031-09074

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
90401-10017

N04C..XZB50..IV

1
23803K - GASKET(FOR FUEL RETURN PIPE)
90032-09021

N04C..XZB50..IV

1
23804D - PIPE SUB-ASSY, FUEL, NO.4
23803-78180

N04C..XZB40,5#

1
23803-78160

N04C..XZB40,5#

1
23804F - GASKET(FOR FUEL PIPE NO.4)
90034-30040

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

NO.1:REFER ILLUST.

3
90032-09021

N04C..XZB50..IV

NO.2:REFER ILLUST.

1
90202-10011

N04C..XZB50..IV

NO.1:REFER ILLUST.

1
23804F - GASKET(FOR FUEL PIPE NO.4)
90034-30040

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

NO.1:REFER ILLUST.

3
90032-09021

N04C..XZB50..IV

NO.2:REFER ILLUST.

1
90202-10011

N04C..XZB50..IV

NO.1:REFER ILLUST.

1
23810A - RAIL ASSY, COMMON
23810-78041

N04C..XZB50..IV

1
23810-78040

N04C..XZB40,5#

1
23810-78020

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23811 - PIPE, FUEL(FOR FUEL FILTER TO INJECTION PUMP)
23801-78040

N04C..XZB40,5#

1
23811-78120

N04C..XZB40,5#

1
23849G - SUPPORT, FUEL PIPE
23849-78060

N04C..XZB40,5#

1
23849J - SUPPORT, FUEL PIPE(FOR RAIL ASSY, COMMON)
23849-78050

N04C..XZB40,5#

1
82702E - BRACKET SUB-ASSY, WIRING HARNESS
82702-37350

XZB50..IV

1
Common parts
23807-78020
90031-05123
90031-05124
90031-05126
90031-05128
90031-05133
90031-05145
90031-05148
90031-16055
90031-75001
91641-H0820
96132-41000
Linked diagrams
1302
7751

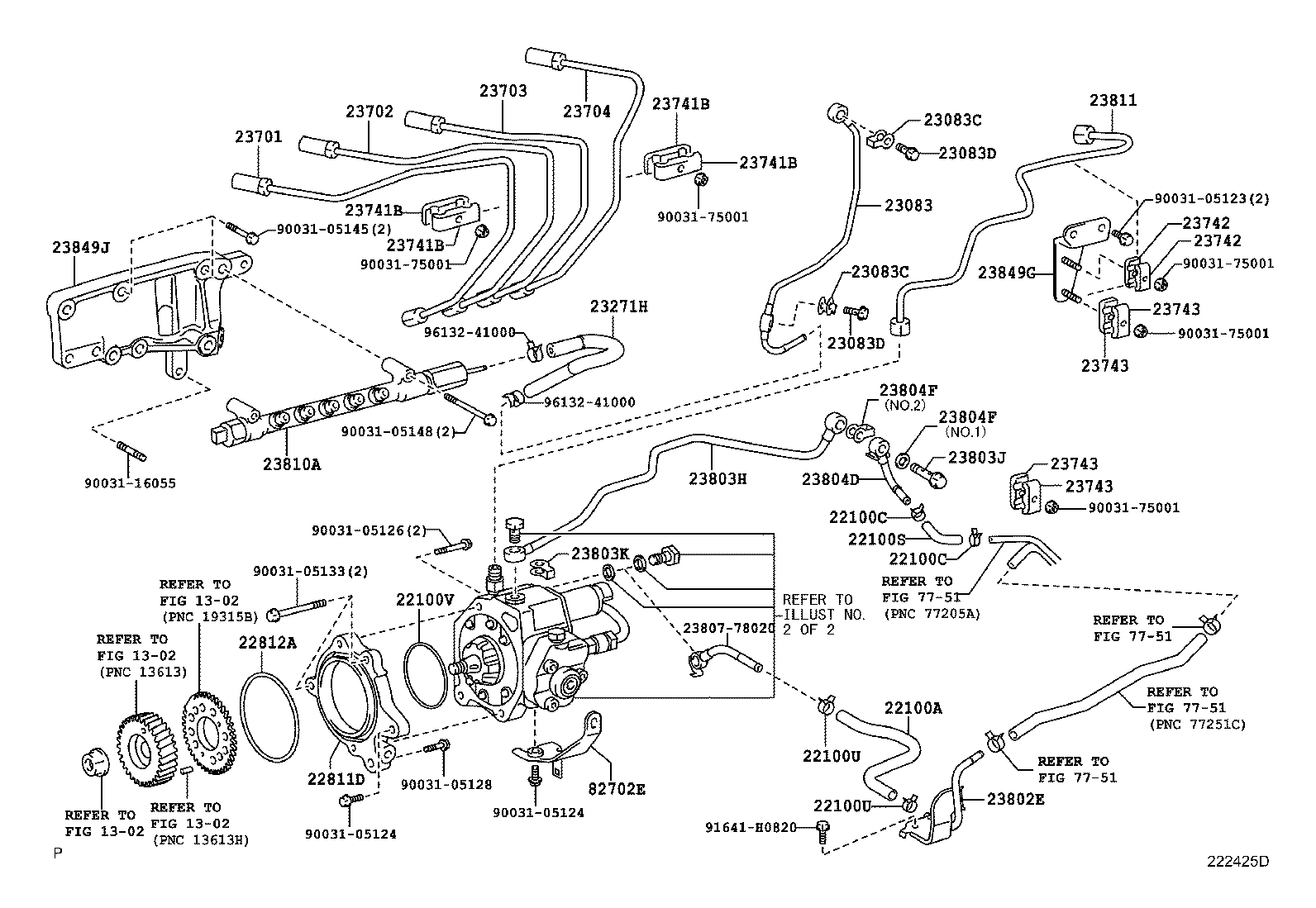

ILLUST NO. 2 OF 2(0908- )N04C

Click highlighted areas on diagram

diagram 04226 1302 22100 69516E0010 9009901502 9009901502 9009918005 9009918010 S228351110 S228351310 S228771100 S228771100
Part # Description Qty Price

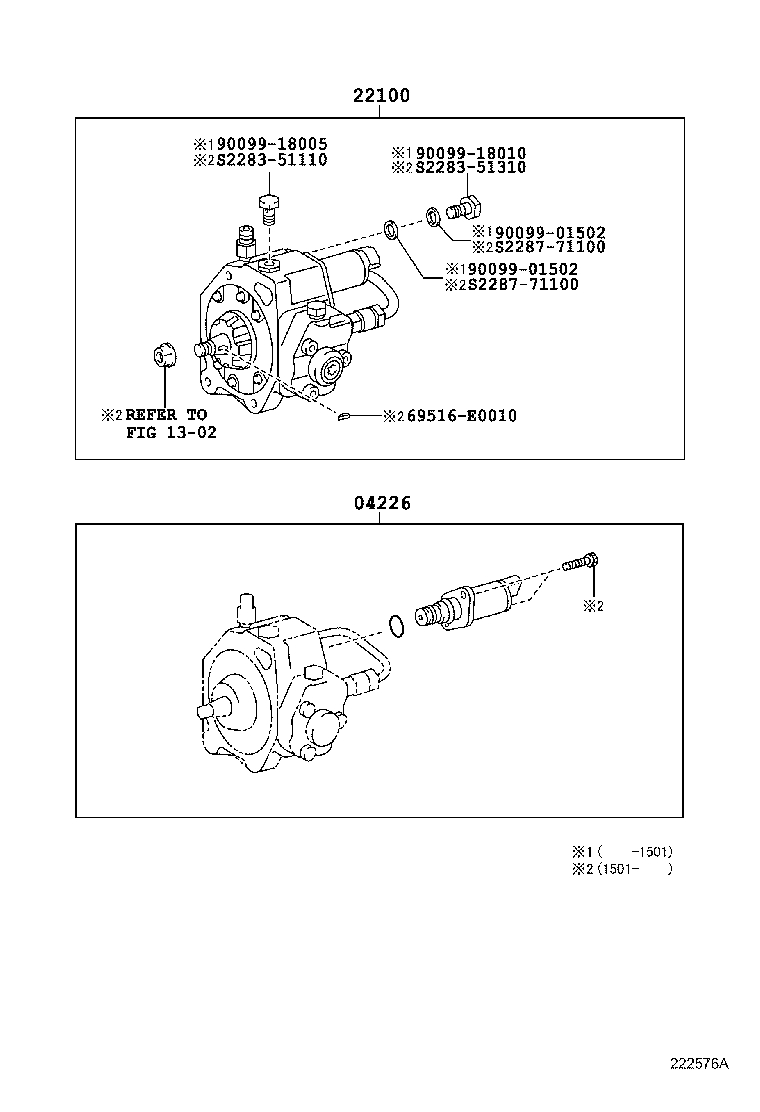

22100 - PUMP ASSY, INJECTION OR SUPPLY
22100-78235

N04C..XZB40,5#

1
22100-78236

N04C..XZB40,5#

1
22100-78183

N04C..XZB40,5#

*196

1
Common parts
69516-E0010
90099-01502
90099-18005
90099-18010
S2283-51110
S2283-51310
S2287-71100
Linked diagrams
1302

ILLUST NO. 1 OF 2(1108- )N04C

Click highlighted areas on diagram

diagram 22100A 22100C 22100C 22100S 22100U 22100U 22100V 22811D 22812A 23083 23083C 23083C 23083D 23083D 23271H 23280M 23701 23702 23703 23704 23741B 23741B 23741B 23741B 23742 23742 23743 23743 23743 23743 23803H 23803J 23803K 23804D 23804F 23804F 2380778020 23810A 23811 23849G 23849J 7751 7751 82702E 82702E 8401 9003105123 9003105124 9003105124 9003105126 9003105128 9003105133 9003105145 9003105148 9003116055 9003175001 9003175001 9003175001 9003175001 9003175001 9613241000 9613241000 S230921410 SH55210816 SH55210820 SH55210820 SH55210832 SH55210840 SH55210865 SH55211045 SH55211065 SJ11200830 SL15010808 SL15010808 SL15010808 SL15010808 SL15010808 SZ46610004 SZ46610004
Part # Description Qty Price
22100A - HOSE OR PIPE, FUEL(FOR INJECTION PUMP TO FUEL FILTER)
23271-78301

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..(20S,21S)..WC

1
23271-78302

N04C..XZB40,5#

1
23271-78680

N04C..XZB50..IV

1
22100C - CLAMP, FUEL HOSE, NO.2
96132-51300

N04C..XZB50..IV

2
22100C - CLAMP, FUEL HOSE, NO.2
96132-51300

N04C..XZB50..IV

2
22100S - HOSE, FUEL(FOR INJECTION PUMP TO FUEL PIPE)
23273-78311

N04C..XZB50..IV

1
22100U - CLIP, HOSE FUEL(FOR INJECTION PUMP)
90467-18008

N04C..XZB50..IV

2
22100U - CLIP, HOSE FUEL(FOR INJECTION PUMP)
90467-18008

N04C..XZB50..IV

2
22100V - RING, O(FOR INJECTION PUMP)
90033-01075

N04C..XZB50..IV

1
22811D - STAY, INJECTION PUMP, NO.2
22811-78110

N04C..XZB40,5#

1
22812A - RING, O
90033-01076

N04C..XZB50..IV

1
23083 - PIPE SUB-ASSY, NOZZLE LEAKAGE, NO.3
23803-78150

N04C..XZB40,5#

1
23816-78010

N04C..XZB40,5#

1
23083C - GASKET(NOZZLE LEKAGE PIPE NO.3)
90032-09020

N04C..XZB50..IV

2
23083C - GASKET(NOZZLE LEKAGE PIPE NO.3)
90032-09020

N04C..XZB50..IV

2
23083D - BOLT, UNION(FOR NOZZLE LEKAGE PIPE NO.3)
90034-01009

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

2
21811-E0060

N04C..XZB50..IV

2
90034-01019

N04C..XZB40,5#..WC;N04C..XZB50..WOC..IV

2
23083D - BOLT, UNION(FOR NOZZLE LEKAGE PIPE NO.3)
90034-01009

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

2
21811-E0060

N04C..XZB50..IV

2
90034-01019

N04C..XZB40,5#..WC;N04C..XZB50..WOC..IV

2
23271H - HOSE, FUEL, NO.1
23271-78430

N04C..XZB40,5#

1
SZ920-31083

N04C..XZB50..IV

1
23701 - PIPE SUB-ASSY, INJECTION, NO.1
23701-78131

N04C..XZB40,5#

1
23701-78090

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23701-E0012

N04C..XZB50..IV

1
23702 - PIPE SUB-ASSY, INJECTION, NO.2
23702-78090

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23702-78131

N04C..XZB40,5#

1
23702-E0012

N04C..XZB50..IV

1
23703 - PIPE SUB-ASSY, INJECTION, NO.3
23703-E0012

N04C..XZB50..IV

1
23703-78121

N04C..XZB40,5#

1
23703-78090

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23704 - PIPE SUB-ASSY, INJECTION, NO.4
23704-E0012

N04C..XZB50..IV

1
23704-78121

N04C..XZB40,5#

1
23704-78080

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23741B - CLAMP, INJECTION PIPE
23742-66020

N04C..XZB50..IV

4
23741-78010

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

4
23741B - CLAMP, INJECTION PIPE
23742-66020

N04C..XZB50..IV

4
23741-78010

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

4
23741B - CLAMP, INJECTION PIPE
23742-66020

N04C..XZB50..IV

4
23741-78010

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

4
23741B - CLAMP, INJECTION PIPE
23742-66020

N04C..XZB50..IV

4
23741-78010

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

4
23742 - CLAMP, INJECTION PIPE, NO.2
23742-66020

N04C..XZB50..IV

2
23742 - CLAMP, INJECTION PIPE, NO.2
23742-66020

N04C..XZB50..IV

2
23743 - CLAMP, INJECTION PIPE, NO.3
90034-68033

N04C..XZB50..IV

4
23743 - CLAMP, INJECTION PIPE, NO.3
90034-68033

N04C..XZB50..IV

4
23743 - CLAMP, INJECTION PIPE, NO.3
90034-68033

N04C..XZB50..IV

4
23743 - CLAMP, INJECTION PIPE, NO.3
90034-68033

N04C..XZB50..IV

4
23803H - PIPE SUB-ASSY, FUEL RETURN
23816-78020

N04C..XZB40,5#

1
23803-78220

N04C..XZB40,5#

1
23803J - BOLT, UNION(FOR FUEL RETURN PIPE)
90031-09074

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
90401-10017

N04C..XZB50..IV

1
23803K - GASKET(FOR FUEL RETURN PIPE)
90032-09021

N04C..XZB50..IV

1
23804D - PIPE SUB-ASSY, FUEL, NO.4
23803-78180

N04C..XZB40,5#

1
23803-78160

N04C..XZB40,5#

1
23804F - GASKET(FOR FUEL PIPE NO.4)
90034-30040

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

NO.1:REFER ILLUST.

3
90032-09021

N04C..XZB50..IV

NO.2:REFER ILLUST.

1
90202-10011

N04C..XZB50..IV

NO.1:REFER ILLUST.

1
23804F - GASKET(FOR FUEL PIPE NO.4)
90034-30040

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

NO.1:REFER ILLUST.

3
90032-09021

N04C..XZB50..IV

NO.2:REFER ILLUST.

1
90202-10011

N04C..XZB50..IV

NO.1:REFER ILLUST.

1
23810A - RAIL ASSY, COMMON
23810-78041

N04C..XZB50..IV

1
23810-78040

N04C..XZB40,5#

1
23810-78020

N04C..XZB40,59;N04C..XZB50..IV;N04C..XZB50..20S,21S

1
23811 - PIPE, FUEL(FOR FUEL FILTER TO INJECTION PUMP)
23801-78040

N04C..XZB40,5#

1
23811-78120

N04C..XZB40,5#

1
23849G - SUPPORT, FUEL PIPE
23849-78060

N04C..XZB40,5#

1
23849J - SUPPORT, FUEL PIPE(FOR RAIL ASSY, COMMON)
23849-78050

N04C..XZB40,5#

1
82702E - BRACKET SUB-ASSY, WIRING HARNESS
82702-37350

XZB50..IV

1
82702E - BRACKET SUB-ASSY, WIRING HARNESS
82702-37350

XZB50..IV

1
Common parts
23807-78020
90031-05123
90031-05124
90031-05126
90031-05128
90031-05133
90031-05145
90031-05148
90031-16055
90031-75001
96132-41000
S2309-21410
SH552-10816
SH552-10820
SH552-10832
SH552-10840
SH552-10865
SH552-11045
SH552-11065
SJ112-00830
SL150-10808
SZ466-10004
Linked diagrams
7751
8401
