HB30R-MR (1986)

Toyota Coaster

Production Oct 1986 - Jan 1990
Engine 2H
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

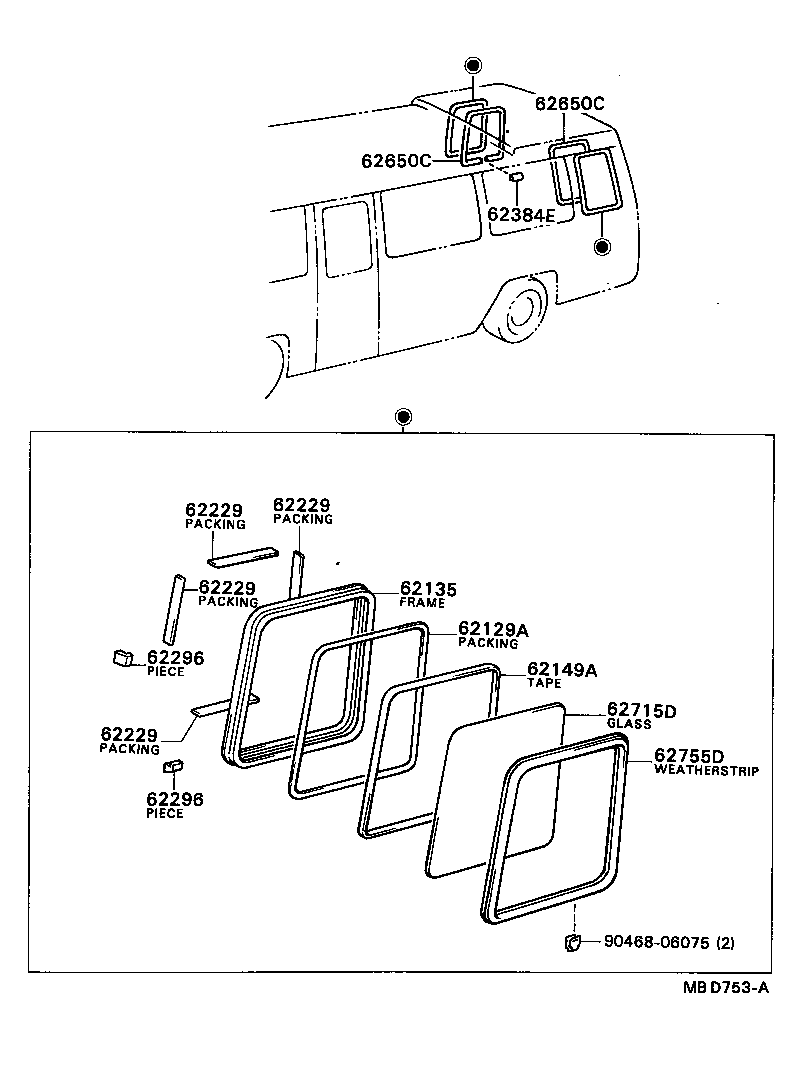

ILLUST NO. 6 OF 6(8610- )HB30,HZB30..RHD

Click highlighted areas on diagram

diagram 62129A 62135 62149A 62229 62229 62229 62229 62296 62296 62384E 62650C 62650C 62715D 62755D 9046806075
Part # Description Qty Price
62715D - GLASS, SIDE WINDOW, NO.5(FOR FIXED TYPE)
62115-90B03

HB30..STD

*TEM,T=4.0,RH,*TEM,T=4.0

1
62125-90B03

HB30..STD

*TEM,T=4.0,LH,*TEM,T=4.0

1
Common parts
90468-06075

ILLUST NO. 1 OF 2(8205- )BB2#,HB30,HZB30,RB20..RHD..DLX,EX,STD; (8303-9205)16S

Click highlighted areas on diagram

diagram 61421 61424 62010 62219A 62254 62272 62274 62275 62285 62297 62297 62298 62298 62384E 62387A 62388A 62472C 62472C 62601 62601A 62601B 62601B 62601B 62601B 62601F 62601F 62601H 62601J 62601J 62610 62610C 62610F 62651 62651A 62651B 62651C 62724A 62724A 62761B 62761C 62761D 62761E 62777 9015740001 9015740001 9015740001 9046806075 9321963012 9322923006 9322924012 9323924008 9326963006
Part # Description Qty Price
61421 - GLASS, SIDE LOWER WINDOW
62171-90B00

BB2#,FB30,HB30,RB20

*TT,T=3.5,*TT,T=3.5

1
61424 - WEATHERSTRIP, SIDE LOWER WINDOW GLASS
62173-90B00

BB2#,FB30,HB30,RB20

1
62219A - GUIDE, SIDE WINDOW
62219-90B00

BB2#,FB30,HB30,RB20..DLX,EX,STD

6
62254 - WEATHERSTRIP, SIDE WINDOW, UPPER NO.1
62153-90B00

BB2#,FB30,HB30,RB20..DLX,EX,STD

1
62275 - COVER, SIDE WINDOW, UPPER
62275-90B00

BB21..RHD..GEN;BB20,HB30,RB20..RHD..(22S,26S,30S)

RH

3
62285-90B00

BB21..RHD..GEN;BB20,HB30,RB20..RHD..(22S,26S,30S)

LH

3
62285 - COVER, SIDE WINDOW, LOWER
62275-90B00

BB21..RHD..GEN;BB20,HB30,RB20..RHD..(22S,26S,30S)

LH

3
62285-90B00

BB21..RHD..GEN;BB20,HB30,RB20..RHD..(22S,26S,30S)

RH

3
62297 - PIECE, SIDE WINDOW, NO.1
62297-90B00

BB2#,FB30,HB30,RB20..DLX,EX,STD

20 X 20

12
62297 - PIECE, SIDE WINDOW, NO.1
62297-90B00

BB2#,FB30,HB30,RB20..DLX,EX,STD

20 X 20

12
62298 - PIECE, SIDE WINDOW, NO.2
62298-90B00

BB2#,FB30,HB30,RB20..DLX,EX,STD

28 X 15

12
62298 - PIECE, SIDE WINDOW, NO.2
62298-90B00

BB2#,FB30,HB30,RB20..DLX,EX,STD

28 X 15

12
62472C - RUN, SIDE WINDOW, LOWER
62472-90B00

BB2#,FB30,HB30,RB20..DLX,EX,STD

12
62472C - RUN, SIDE WINDOW, LOWER
62472-90B00

BB2#,FB30,HB30,RB20..DLX,EX,STD

12
62601 - SASH SUB-ASSY, SIDE WINDOW INNER FRONT, NO.1
62143-90B00

BB2#,HB30,RB20..RHD..GEN

1
62601A - SASH SUB-ASSY, SIDE WINDOW INNER REAR, NO.1
62144-90B01

BB21..RHD..GEN;BB20,HB30,RB20..RHD..(22S,26S,30S)

W/*TL GLASS

1
62144-90B00

BB2#,HB30,RB20..RHD..(DLX,STD)

1
62601B - GUIDE, SIDE WINDOW INNER SASH, NO.1
62744-90740

BB2#,FB30,HB30,RB20..DLX,EX,STD

4
62601B - GUIDE, SIDE WINDOW INNER SASH, NO.1
62744-90740

BB2#,FB30,HB30,RB20..DLX,EX,STD

4
62601B - GUIDE, SIDE WINDOW INNER SASH, NO.1
62744-90740

BB2#,FB30,HB30,RB20..DLX,EX,STD

4
62601B - GUIDE, SIDE WINDOW INNER SASH, NO.1
62744-90740

BB2#,FB30,HB30,RB20..DLX,EX,STD

4
62601F - SASH, SIDE WINDOW INNER CENTER, NO.1
62291-90B01

BB20..22S,26S;BB21,FB30,HB30,RB20..(DLX,EX,STD)..(GEN,ME)

FR,BLACK

1
62291-90B00

BB2#,FB30,HB30,RB20..DLX,STD

FR

1
62292-90B01

BB20..22S,26S;BB21,FB30,HB30,RB20..(DLX,EX,STD)..(GEN,ME)

RR,BLACK

1
62292-90B00

BB2#,FB30,HB30,RB20..DLX,STD

RR

1
62601F - SASH, SIDE WINDOW INNER CENTER, NO.1
62291-90B01

BB20..22S,26S;BB21,FB30,HB30,RB20..(DLX,EX,STD)..(GEN,ME)

FR,BLACK

1
62291-90B00

BB2#,FB30,HB30,RB20..DLX,STD

FR

1
62292-90B01

BB20..22S,26S;BB21,FB30,HB30,RB20..(DLX,EX,STD)..(GEN,ME)

RR,BLACK

1
62292-90B00

BB2#,FB30,HB30,RB20..DLX,STD

RR

1
62601H - STOPPER, SIDE WINDOW, NO.1
62747-90740

BB2#,FB30,HB30,RB20..(DLX,EX,STD)..(GEN,IRQ,ME)

2
62601J - WEATHERSTRIP, SIDE WINDOW CENTER, NO.1
62253-90B00

BB2#,FB30,HB30,RB20..DLX,EX,STD

2
62601J - WEATHERSTRIP, SIDE WINDOW CENTER, NO.1
62253-90B00

BB2#,FB30,HB30,RB20..DLX,EX,STD

2
62610C - CLIP, SIDE WINDOW OUTER SASH, NO.1 (FOR SLIDE TYPE)
62376-90B00

BB2#,FB30,HB30,RB20..DLX,EX,STD

1
62651 - GLASS, SIDE WINDOW, NO.1, FRONT (FOR SLIDE TYPE)
62121-90B00

BB21..RHD..STD;BB20,HB30,RB20..RHD..STD..(20S,22S,23S,26S,30S)

*TEM,T=4.0,*TEM,T=4.0

1
62651B - WEATHERSTRIP, SIDE WINDOW, FRONT NO.1
62151-90B00

BB2#,FB30,HB30,RB20..DLX,EX,STD

1
62651C - WEATHERSTRIP, SIDE WINDOW, REAR NO.1
62251-90B01

BB20..(22S,26S)..(GEN,ME);BB21,FB30,HB30,RB20..(DLX,EX,STD)..(GEN,ME)

W/*TL GLASS

1
62251-90B00

BB2#,FB30,HB30,RB20..DLX,STD

1
62761B - RUN, SIDE WINDOW, FRONT UPPER, NO.1(FOR SLIDE TYPE)
62441-90B00

BB2#,HB30,HZB30,RB20..RHD

1
62761C - RUN, SIDE WINDOW, FRONT LOWER, NO.1(FOR SLIDE TYPE)
62432-90B00

BB2#,FB30,HB30,RB20..DLX,EX,STD

1
62761D - RUN, SIDE WINDOW, REAR UPPER, NO.1(FOR SLIDE TYPE)
62484-90B01

BB2#,HB30,RB20..RHD

1
62777 - STOPPER, SIDE WINDOW
62394-90B00

BB2#,FB30,HB30,RB20..(DLX,EX,STD)..(GEN,IRQ,ME)

1
Common parts
90157-40001
90468-06075
93219-63012
93229-23006
93229-24012
93239-24008
93269-63006
