VCV10L-AEPNKV (1993)

Toyota Camry (Jpp/Sed)

Production Aug 1993 - Aug 1996
Engine 3VZFE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

(9208-9708)3VZFE..JPP

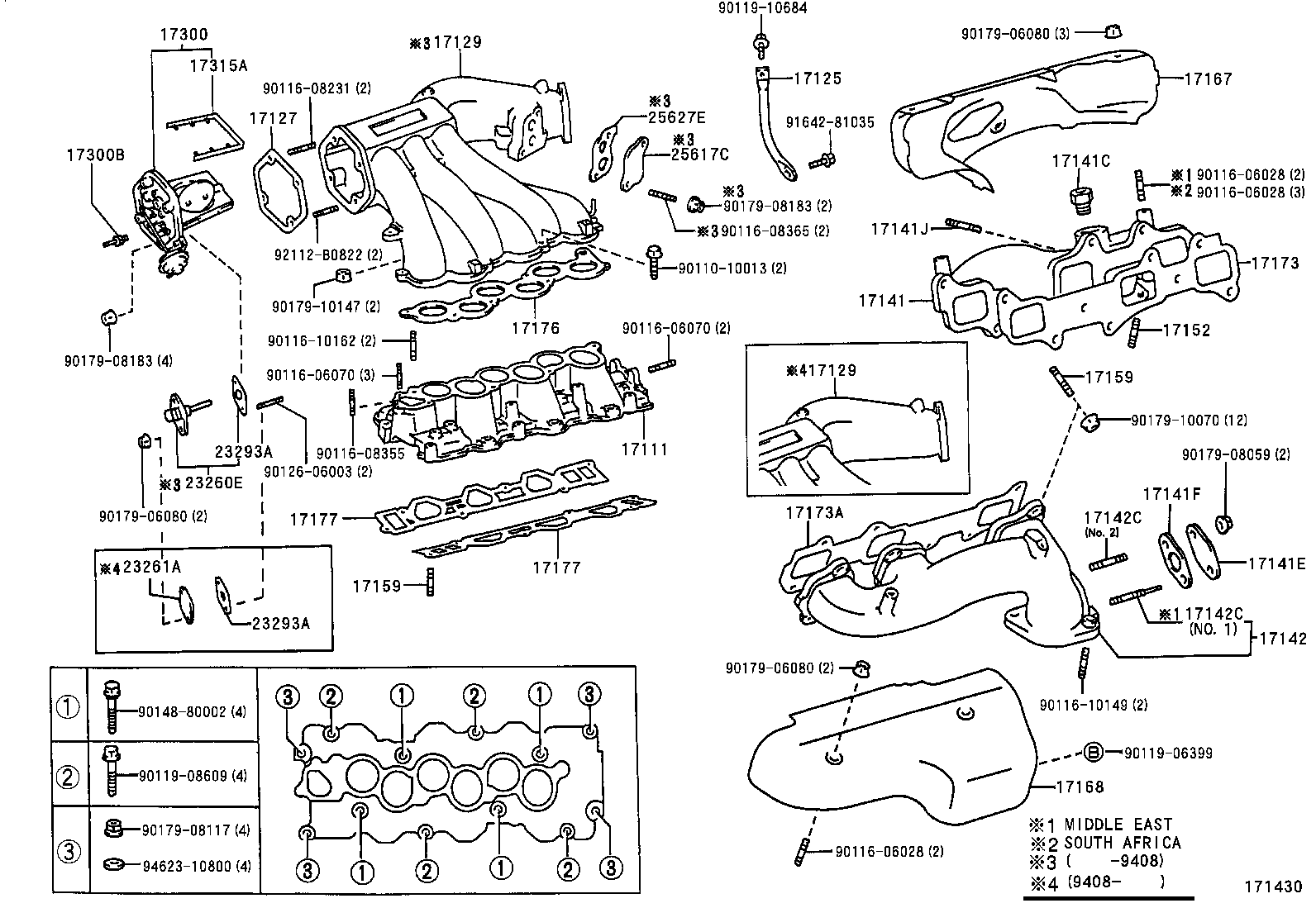

Click highlighted areas on diagram

diagram 17111 17125 17127 17129 17129 17141 17141C 17141E 17141F 17141J 17142 17142C 17142C 17152 17159 17159 17167 17168 17173 17173A 17176 17177 17177 17300 17300B 17315A 23260E 23261A 23293A 23293A 25617C 25627E 9011010013 9011606028 9011606028 9011606028 9011606070 9011606070 9011608231 9011608355 9011608365 9011610149 9011610162 9011906399 9011908609 9011910684 9012606003 9014880002 9017906080 9017906080 9017906080 9017908059 9017908117 9017908183 9017908183 9017910070 9017910147 9164281035 92112B0822 9462310800
Part # Description Qty Price
17111 - MANIFOLD, INTAKE
17101-62010

3VZFE..VCV10..JPP

 1
17125 - STAY, SURGE TANK, NO.1
17125-62020

3VZFE..VCV10..JPP

 1
17127 - GASKET, SURGE TANK COVER
17127-62030

3VZFE..VCV10..JPP

 1
17129 - TANK, INTAKE AIR SURGE
17109-62030

3VZFE..VCV10..JPP

 1
17129 - TANK, INTAKE AIR SURGE
17109-62030

3VZFE..VCV10..JPP

 1
17141 - MANIFOLD, EXHAUST
17141-62040

3VZFE..VCV10..JPP..LHD

 1
17141C - PLUG, W/HEAD STRAIGHT SCREW
90341-20009

3VZFE..VCV10..JPP

 1
17141E - PLATE, EXHAUST MANIFOLD
17148-41010

3VZFE..VCV10..JPP

 1
17141F - GASKET(FOR EXHAUST MANIFOLD PLATE)
89466-20020

3VZFE..VCV10..JPP

 1
17141J - BOLT, STUD(FOR EXHAUST MANIFOLD, RH)
90126-08007

3VZFE..VCV10..JPP

 2
17142 - CASE, EXHAUST MANIFOLD, NO.2
17142-62040

3VZFE..VCV10..JPP..LHD

 1
17142C - BOLT, STUD(FOR EXHAUST MANIFOLD, LH)
90126-08007

3VZFE..VCV10..JPP..LHD

NO.2

 1
90126-08006

3VZFE..VCV10..JPP..LHD

NO.1

 1
17142C - BOLT, STUD(FOR EXHAUST MANIFOLD, LH)
90126-08007

3VZFE..VCV10..JPP..LHD

NO.2

 1
90126-08006

3VZFE..VCV10..JPP..LHD

NO.1

 1
17152 - BOLT, STUD(FOR MANIFOLD TO EXHAUST PIPE)
90116-10149

3VZFE..VCV10..JPP

 2
17159 - BOLT, STUD(FOR MANIFOLD TO CYLINDER HEAD)
90116-10150

3VZFE..VCV10..JPP

EXHAUST SIDE

 12
90116-08251

3VZFE..VCV10..JPP

INTAKE SIDE

 4
17159 - BOLT, STUD(FOR MANIFOLD TO CYLINDER HEAD)
90116-10150

3VZFE..VCV10..JPP

EXHAUST SIDE

 12
90116-08251

3VZFE..VCV10..JPP

INTAKE SIDE

 4
17167 - INSULATOR, EXHAUST MANIFOLD HEAT, NO.1
17167-62030

3VZFE..VCV10..JPP

 1
17168 - INSULATOR, EXHAUST MANIFOLD HEAT, NO.2
17168-62030

3VZFE..VCV10..JPP

 1
17173 - GASKET, EXHAUST MANIFOLD TO HEAD
17173-62040

3VZFE..VCV10..JPP

 1
17173A - GASKET, EXHAUST MANIFOLD TO HEAD, LH
17173-62040

3VZFE..VCV10..JPP

 1
17176 - GASKET, AIR SURGE TANK TO INTAKE MANIFOLD
17176-62030

3VZFE..VCV10..JPP

 1
17177 - GASKET, INTAKE MANIFOLD TO HEAD, NO.1
17177-62050

3VZFE..VCV10..JPP

 2
17177 - GASKET, INTAKE MANIFOLD TO HEAD, NO.1
17177-62050

3VZFE..VCV10..JPP

 2
17300 - VALVE ASSY, INTAKE AIR CONTROL
17300-62020

3VZFE..VCV10..JPP

 1
17300B - UNION(FOR INTAKE AIR CONTROL VALVE)
90404-51072

3VZFE..VCV10..JPP

 1
17315A - GASKET, INTAKE AIR CONTROL VALVE
17315-62020

3VZFE..VCV10..JPP

 1
23260E - INJECTOR ASSY, COLD START FUEL
23260-69065

3VZFE..VCV10..JPP

 1
23261A - COVER, INJECTOR
23261-62010

3VZFE..VCV10..JPP

 1
23293A - GASKET, COLD START FUEL INJECTOR
23293-62030

3VZFE..VCV10..JPP

 1
23293A - GASKET, COLD START FUEL INJECTOR
23293-62030

3VZFE..VCV10..JPP

 1
25617C - PLATE, EGR HOLE COVER
25617-62010

3VZFE..VCV10..JPP

 1
25627E - GASKET, EGR VALVE
25627-62020

3VZFE..VCV10..JPP

 1
Common parts
90110-10013
90116-06028
90116-06070
90116-08231
90116-08355
90116-08365
90116-10149
90116-10162
90119-06399
90119-08609
90119-10684
90126-06003
90148-80002
90179-06080
90179-08059
90179-08117
90179-08183
90179-10070
90179-10147
91642-81035
92112-B0822
94623-10800
