MCV30L-JEAGKR (2004)

Toyota Camry

Production Apr 2004 - May 2006
Engine 1MZFE
Transmission 5FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0203- )

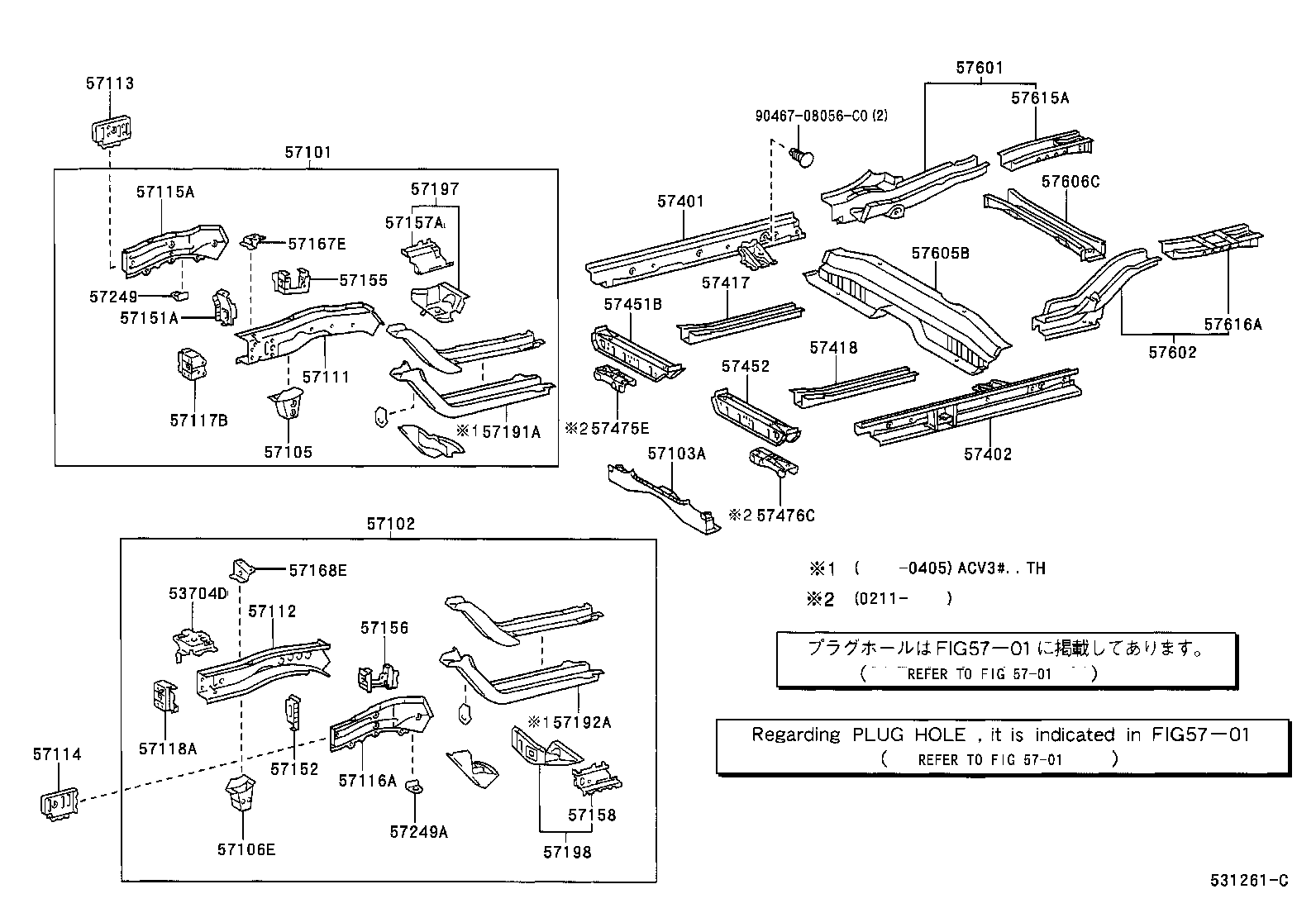

Click highlighted areas on diagram

diagram 53704D 5701 5701 57101 57102 57103A 57105 57106E 57111 57112 57113 57114 57115A 57116A 57117B 57118A 57151A 57152 57155 57156 57157A 57158 57167E 57168E 57191A 57192A 57197 57198 57249 57249A 57401 57402 57417 57418 57451B 57452 57475E 57476C 57601 57602 57605B 57606C 57615A 57616A 9046708056C0
Part # Description Qty Price
53704D - SUPPORT SUB-ASSY, BATTERY, LH
53704-33020

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57101 - MEMBER SUB-ASSY, FRONT SIDE, RH
57101-06060

ACV31,MCV30..TAIW

1
57102 - MEMBER SUB-ASSY, FRONT SIDE, LH
57102-06090

ACV31,MCV30..TAIW

1
57103A - CROSSMENBER SUB-ASSY, FLOOR, NO.3
57103-33030

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57103-33030

ACV31,MCV30..TAIW

1
57103-06090

ACV3#,MCV30..LHD

1
57105 - BRACKET SUB-ASSY, FRONT SUSPENSION MEMBER MOUNTING, FRO
57105-28120

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57106E - BRACKET SUB-ASSY, FRONT SUSPENSION MEMBER MOUNTING, FRO
57106-28120

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57111 - MEMBER, FRONT SIDE, RH
57111-33020

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57112 - MEMBER, FRONT SIDE, LH
57112-33030

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57113 - EXTENSION, FRONT SIDE MEMBER, RH
57107-33050

ACV31,MCV30..TAIW

1
57114 - EXTENSION, FRONT SIDE MEMBER, LH
57114-33060

ACV31,MCV30..TAIW

1
57115A - PLATE, FRONT SIDE MEMBER, OUTER RH
57115-33030

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57116A - PLATE, FRONT SIDE MEMBER, OUTER LH
57116-33020

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57117B - REINFORCEMENT, FRONT BUMPER MOUNTING, RH
57117-06050

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57118A - REINFORCEMENT, FRONT BUMPER MOUNTING, LH
57118-06050

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57151A - REINFORCEMENT, FRONT SIDE MEMBER, NO.1 RH
57151-33020

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57152 - REINFORCEMENT, FRONT SIDE MEMBER, NO.1 LH
57152-33030

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57155 - REINFORCEMENT, FRONT SIDE MEMBER, NO.3, RH
57155-33030

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57156 - REINFORCEMENT, FRONT SIDE MEMBER, NO.3, LH
57156-33030

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57157A - REINFORCEMENT, FRONT SIDE MEMBER, NO.4 RH
57157-06050

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57158 - REINFORCEMENT, FRONT SIDE MEMBER, NO.4 LH
57158-06050

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57167E - GUSSET, FRONT CROSSMEMBER SIDE, RH
57167-33020

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57168E - GUSSET, FRONT CROSSMEMBER SIDE, LH
57168-33020

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57197 - BOX, TORQUE, FRONT RH
57077-06050

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57198 - BOX, TORQUE, FRONT LH
57078-06050

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57249 - BRACKET, FLEXIBLE HOSE, NO.1
57249-10040

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57249A - BRACKET, FREXIBLE HOUSE, NO.1, LH
57249-10040

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57401 - MEMBER SUB-ASSY, MAIN FLOOR SIDE, RH
57401-06100

ACV31,MCV30..TAIW

1
57402 - MEMBER SUB-ASSY, MAIN FLOOR SIDE, LH
57402-06100

ACV31,MCV30..TAIW

1
57417 - REINFORCEMENT, FRONT FLOOR UNDER, RH
57419-33040

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57418 - REINFORCEMENT, FRONT FLOOR UNDER, LH
57419-33040

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57451B - MEMBER, FRONT FLOOR CROSS, RH
57451-33050

ACV3#,MCV30

1
57451-06080

ACV3#,MCV30..LHD

FOR TAIWAN

1
57451-06080

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

FOR TAIWAN

1
57451-33051

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

EXCEPT TAIWAN

1
57452 - MEMBER, FRONT FLOOR CROSS, LH
57452-33020

ACV3#,MCV30

1
57452-06040

MCV30..30V..TAIW

1
57475E - PLATE, FRONT FLOOR CROSSMEMBER, RH
57475-33010

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

EXCEPT TAIWAN

1
57601 - MEMBER SUB-ASSY, REAR FLOOR SIDE, RH
57601-06160

ACV30..LHD;MCV30..5FC;ACV31..TAIW

1
57601-06250

ACV3#,MCV30..LHD

1
57602 - MEMBER SUB-ASSY, REAR FLOOR SIDE, LH
57602-06200

ACV3#,MCV30..LHD

1
57602-06100

ACV30..LHD;MCV30..5FC;ACV31..TAIW

1
57605B - MEMBER SUB-ASSY, REAR FLOOR CROSS, NO.1
57605-33060

ACV30..LHD;MCV30..5FC;ACV31..TAIW

1
57605-06120

ACV3#,MCV30..LHD

1
57606C - MEMBER SUB-ASSY, REAR FLOOR CROSS, NO.2
57606-33090

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57615A - MEMBER, REAR FLOOR SIDE, REAR RH
57615-06903

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
57616A - MEMBER, REAR FLOOR SIDE, REAR LH
57616-06904

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
Common parts
90467-08056C0
Linked diagrams
5701
