MCV30L-JEAGKR (2004)

Toyota Camry

Production Apr 2004 - May 2006
Engine 1MZFE
Transmission 5FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 2 OF 2(0203- )LHD

Click highlighted areas on diagram

diagram 04445A 04455
Part # Description Qty Price
04445A - GASKET KIT, POWER STEERING GEAR(FOR RACK & PINION)
04445-48010

ACV31,MCV30..TAIW

1
04445-06060

ACV30..LHD;MCV30..5FC;ACV31..MA,TAIW

1
04455 - GASKET KIT, POWER STEERING CONTROL VALVE OVERHOLE
04455-06050

ACV30..LHD;MCV30..5FC;ACV31..MA,TAIW

1
04455-48020

ACV31,MCV30..TAIW

1

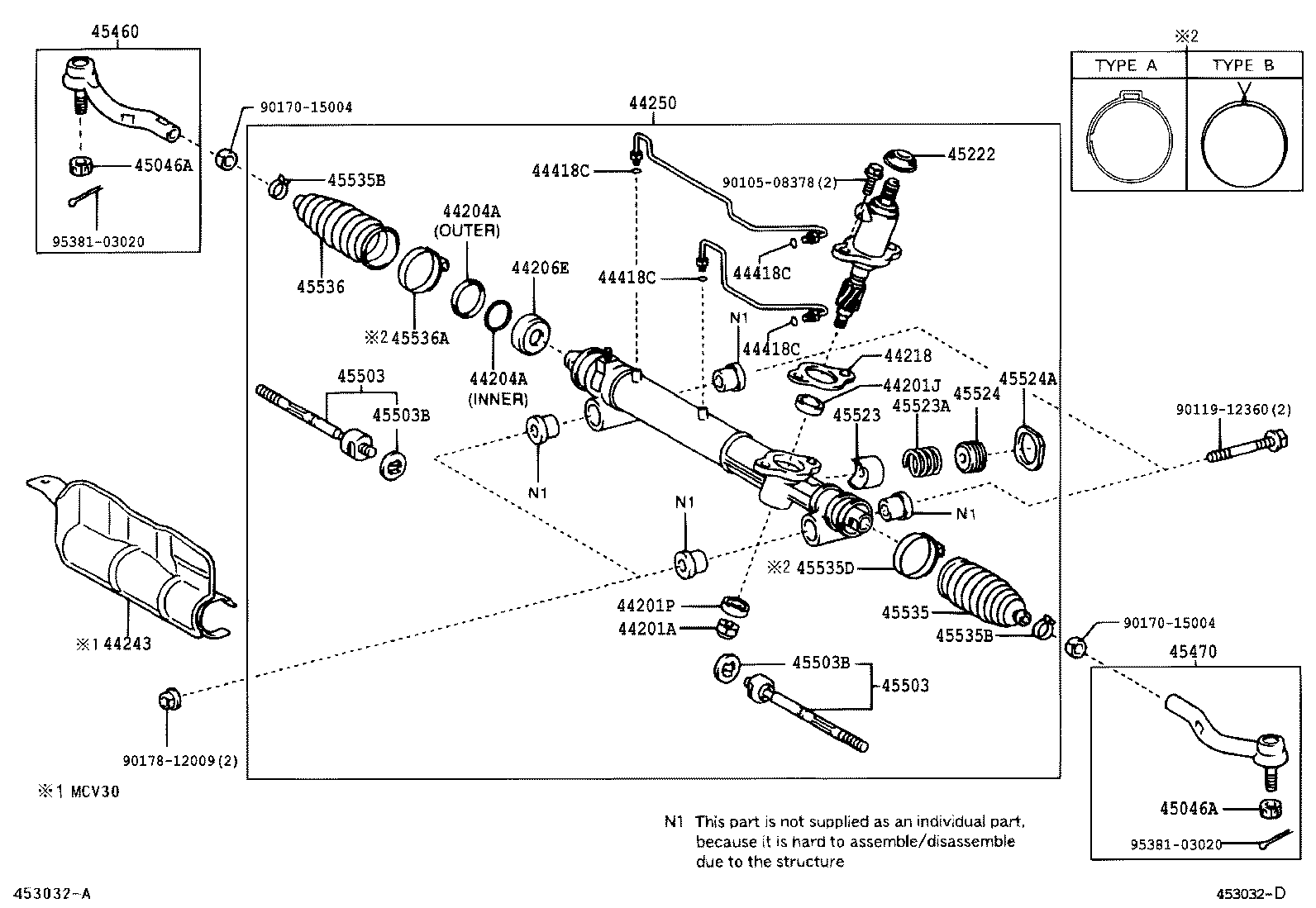

ILLUST NO. 1 OF 2(0203- )LHD

Click highlighted areas on diagram

(L)

diagram 44201A 44201J 44201P 44204A 44204A 44206E 44218 44243 44250 44418C 44418C 44418C 44418C 45046A 45046A 45222 45460 45470 45503 45503 45503B 45503B 45523 45523A 45524 45524A 45535 45535B 45535B 45535D 45536 45536A 9010508378 9011912360 9017015004 9017015004 9017812009 9538103020 9538103020
Part # Description Qty Price
44201A - NUT, LOCK(FOR POWER STEERING CONTROL VALVE)
90179-10048

ACV31,MCV30..TAIW

1
90179-10048

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
44201J - BEARING(FOR POWER STEERING CONTROL VALVE CENTER)
90364-25014

ACV31,MCV30..TAIW

1
44201P - BEARING(FOR POWER STEERING CONTROL VALVE LOWER)
90363-12013

ACV31,MCV30..TAIW

1
44204A - RING(FOR RACK STEERING PISTON)
90080-30060

ACV31,MCV30..TAIW

(L),INNER

1
44266-06010

ACV31,MCV30..TAIW

(L),OUTER

1
90562-40004

ACV31,MCV30..TAIW

(J),OUTER

1
90562-40004

MCV30..TAIW

(J),OUTER

1
90301-36011

ACV31,MCV30..TAIW

(J),INNER

1
90301-36011

MCV30..TAIW

(J),INNER

1
44204A - RING(FOR RACK STEERING PISTON)
90080-30060

ACV31,MCV30..TAIW

(L),INNER

1
44266-06010

ACV31,MCV30..TAIW

(L),OUTER

1
90562-40004

ACV31,MCV30..TAIW

(J),OUTER

1
90562-40004

MCV30..TAIW

(J),OUTER

1
90301-36011

ACV31,MCV30..TAIW

(J),INNER

1
90301-36011

MCV30..TAIW

(J),INNER

1
44206E - SEAL, OIL, NO.1(FOR POWER STEERING CYLINDER TUBE)
90080-31086

ACV31,MCV30..TAIW

(L)

1
90310-27002

ACV31,MCV30..TAIW

(J)

1
90080-31086

ACV3#,MCV30..MA,TAIW,TH

(L)

1
44218 - GASKET, VALVE HOUSING
44218-12020

ACV3#,MCV30..MA,TAIW,TH

1
44218-12020

ACV31,MCV30..TAIW

1
44243 - INSULATOR, POWER STEERING RACK HOUSING HEAT
44243-33010

MCV30..TAIW

1
44243-33010

MCV30..5FC

1
44250 - GEAR ASSY, POWER STEERING(FOR RACK & PINION)
44250-06160

MCV30..TAIW

(L)

1
44250-33330

MCV30..TAIW

(J)

1
44250-06161

ACV31,MCV30..TAIW

W(16 INCHES DISC WHEEL)

1
44418C - RING, O(FOR STEERING TURN PRESSURE TUBE)
90301-03001

ACV31,MCV30..TAIW

4
90301-03001

ACV3#,MCV30..MA,TAIW,TH

4
44418C - RING, O(FOR STEERING TURN PRESSURE TUBE)
90301-03001

ACV31,MCV30..TAIW

4
90301-03001

ACV3#,MCV30..MA,TAIW,TH

4
44418C - RING, O(FOR STEERING TURN PRESSURE TUBE)
90301-03001

ACV31,MCV30..TAIW

4
90301-03001

ACV3#,MCV30..MA,TAIW,TH

4
44418C - RING, O(FOR STEERING TURN PRESSURE TUBE)
90301-03001

ACV31,MCV30..TAIW

4
90301-03001

ACV3#,MCV30..MA,TAIW,TH

4
45046A - NUT, CASTLE(FOR TIE ROD END)
90171-12028

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

2
90171-12028

ACV31,MCV30..TAIW

2
45046A - NUT, CASTLE(FOR TIE ROD END)
90171-12028

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

2
90171-12028

ACV31,MCV30..TAIW

2
45222 - COVER, STEERING GEAR DUST
45222-33010

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
45222-33010

ACV31,MCV30..TAIW

1
45460 - ROD ASSY, TIE, RH
45460-39635

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
45470 - ROD ASSY, TIE, LH
45470-39225

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
45503 - END SUB-ASSY, STEERING RACK
45503-09280

ACV30..LHD;MCV30..5FC;ACV31..TAIW

(L)

1
45503-39225

ACV31,MCV30..TAIW

(J)

2
45503-39225

ACV30..LHD;MCV30..5FC;ACV31..TAIW

(J)

1
45503 - END SUB-ASSY, STEERING RACK
45503-09280

ACV30..LHD;MCV30..5FC;ACV31..TAIW

(L)

1
45503-39225

ACV31,MCV30..TAIW

(J)

2
45503-39225

ACV30..LHD;MCV30..5FC;ACV31..TAIW

(J)

1
45503B - WASHER, CLAW(FOR STEERING RACK END)
90214-14009

ACV3#,MCV30..4FC,5F

OD=35.2,(J)

2
90080-21019

ACV31,MCV30..TAIW

OD=35.2,(L)

2
90214-14009

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

OD=35.2,(J)

2
90080-21019

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

OD=35.2,(L)

2
45503B - WASHER, CLAW(FOR STEERING RACK END)
90214-14009

ACV3#,MCV30..4FC,5F

OD=35.2,(J)

2
90080-21019

ACV31,MCV30..TAIW

OD=35.2,(L)

2
90214-14009

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

OD=35.2,(J)

2
90080-21019

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

OD=35.2,(L)

2
45523 - GUIDE, RACK(FOR STEERING GEAR)
45504-48010

ACV3#,MCV30

(J)

1
45504-08020

ACV3#,MCV30

(L)

1
45504-06010

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

(L)

1
45504-33010

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

(J)

1
45523A - SPRING(FOR STEERING GEAR RACK GUIDE)
90501-36005

ACV3#,MCV30..4FC,5F

1
45524 - CAP, STEERING RACK GUIDE SPRING
45524-33020

ACV31,MCV30..TAIW

1
45524-33020

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
45524A - NUT(FOR STEERING RACK GUIDE SPRING CAP)
90179-36002

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
90179-36002

ACV31,MCV30..TAIW

1
45535 - BOOT, STEERING RACK, NO.1
45535-06040

ACV31,MCV30..TAIW

BOOT CLAMP:TYPE B, REFER TO ILLUSTRATION,(L)

1
45535-06040

ACV3#,MCV30..MA,TAIW,TH

BOOT CLAMP:TYPE B, REFER TO ILLUSTRATION

1
45535B - CLIP(FOR STEERING RACK BOOT)
90467-19021

ACV3#,MCV30

(J)

2
90467-19021

ACV3#,MCV30..MA,TAIW,TH

2
45535B - CLIP(FOR STEERING RACK BOOT)
90467-19021

ACV3#,MCV30

(J)

2
90467-19021

ACV3#,MCV30..MA,TAIW,TH

2
45535D - CLAMP(FOR STEERING RACK BOOT NO.1)
90080-58059

ACV31,MCV30..TAIW

TYPE B:REFER TO ILLUSTRATION,(L)

1
90080-58059

ACV3#,MCV30..MA,TAIW,TH

TYPE B:REFER TO ILLUSTRATION

1
45536 - BOOT, STEERING RACK, NO.2
45535-06040

ACV3#,MCV30..MA,TAIW,TH

BOOT CLAMP:TYPE B, REFER TO ILLUSTRATION

1
45535-06040

ACV31,MCV30..TAIW

BOOT CLAMP:TYPE B, REFER TO ILLUSTRATION,(L)

1
45536A - CLAMP(FOR STEERING RACK BOOT NO.2)
90080-58059

ACV31,MCV30..TAIW

TYPE B:REFER TO ILLUSTRATION,(L)

1
90080-58059

ACV3#,MCV30..MA,TAIW,TH

TYPE B:REFER TO ILLUSTRATION

1
Common parts
90105-08378
90119-12360
90170-15004
90178-12009
95381-03020

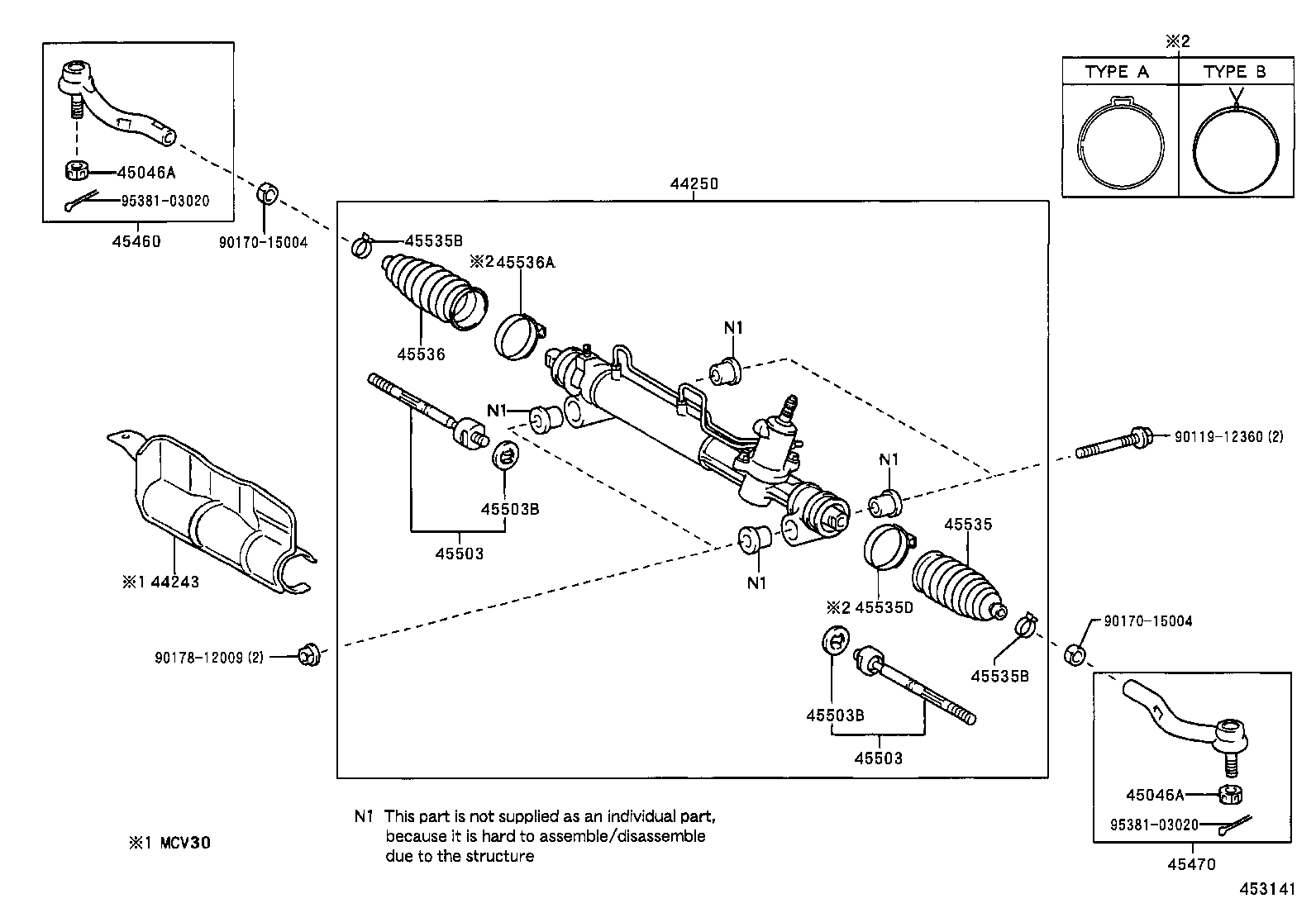

ILLUST NO. 1 OF 2(0203- )LHD..20E,20G,20J,24G,24V,30G,30V..4FC,5F

Click highlighted areas on diagram

(J)

diagram 44243 44250 45046A 45046A 45460 45470 45503 45503 45503B 45503B 45535 45535B 45535B 45535D 45536 45536A 9011912360 9017015004 9017015004 9017812009 9538103020 9538103020
Part # Description Qty Price
44243 - INSULATOR, POWER STEERING RACK HOUSING HEAT
44243-33010

MCV30..TAIW

1
44243-33010

MCV30..5FC

1
44250 - GEAR ASSY, POWER STEERING(FOR RACK & PINION)
44250-06160

MCV30..TAIW

(L)

1
44250-33330

MCV30..TAIW

(J)

1
44250-06161

ACV31,MCV30..TAIW

W(16 INCHES DISC WHEEL)

1
45046A - NUT, CASTLE(FOR TIE ROD END)
90171-12028

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

2
90171-12028

ACV31,MCV30..TAIW

2
45046A - NUT, CASTLE(FOR TIE ROD END)
90171-12028

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

2
90171-12028

ACV31,MCV30..TAIW

2
45460 - ROD ASSY, TIE, RH
45460-39635

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
45470 - ROD ASSY, TIE, LH
45470-39225

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

1
45503 - END SUB-ASSY, STEERING RACK
45503-09280

ACV30..LHD;MCV30..5FC;ACV31..TAIW

(L)

1
45503-39225

ACV31,MCV30..TAIW

(J)

2
45503-39225

ACV30..LHD;MCV30..5FC;ACV31..TAIW

(J)

1
45503 - END SUB-ASSY, STEERING RACK
45503-09280

ACV30..LHD;MCV30..5FC;ACV31..TAIW

(L)

1
45503-39225

ACV31,MCV30..TAIW

(J)

2
45503-39225

ACV30..LHD;MCV30..5FC;ACV31..TAIW

(J)

1
45503B - WASHER, CLAW(FOR STEERING RACK END)
90214-14009

ACV3#,MCV30..4FC,5F

OD=35.2,(J)

2
90080-21019

ACV31,MCV30..TAIW

OD=35.2,(L)

2
90214-14009

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

OD=35.2,(J)

2
90080-21019

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

OD=35.2,(L)

2
45503B - WASHER, CLAW(FOR STEERING RACK END)
90214-14009

ACV3#,MCV30..4FC,5F

OD=35.2,(J)

2
90080-21019

ACV31,MCV30..TAIW

OD=35.2,(L)

2
90214-14009

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

OD=35.2,(J)

2
90080-21019

MCV30..VN..5FC;ACV31..MA,TAIW,TH;MCV30..PHL,TAIW,TH;ACV30..MA,PHL,TH,VN

OD=35.2,(L)

2
45535 - BOOT, STEERING RACK, NO.1
45535-06040

ACV31,MCV30..TAIW

BOOT CLAMP:TYPE B, REFER TO ILLUSTRATION,(L)

1
45535-06040

ACV3#,MCV30..MA,TAIW,TH

BOOT CLAMP:TYPE B, REFER TO ILLUSTRATION

1
45535B - CLIP(FOR STEERING RACK BOOT)
90467-19021

ACV3#,MCV30

(J)

2
90467-19021

ACV3#,MCV30..MA,TAIW,TH

2
45535B - CLIP(FOR STEERING RACK BOOT)
90467-19021

ACV3#,MCV30

(J)

2
90467-19021

ACV3#,MCV30..MA,TAIW,TH

2
45535D - CLAMP(FOR STEERING RACK BOOT NO.1)
90080-58059

ACV31,MCV30..TAIW

TYPE B:REFER TO ILLUSTRATION,(L)

1
90080-58059

ACV3#,MCV30..MA,TAIW,TH

TYPE B:REFER TO ILLUSTRATION

1
45536 - BOOT, STEERING RACK, NO.2
45535-06040

ACV3#,MCV30..MA,TAIW,TH

BOOT CLAMP:TYPE B, REFER TO ILLUSTRATION

1
45535-06040

ACV31,MCV30..TAIW

BOOT CLAMP:TYPE B, REFER TO ILLUSTRATION,(L)

1
45536A - CLAMP(FOR STEERING RACK BOOT NO.2)
90080-58059

ACV31,MCV30..TAIW

TYPE B:REFER TO ILLUSTRATION,(L)

1
90080-58059

ACV3#,MCV30..MA,TAIW,TH

TYPE B:REFER TO ILLUSTRATION

1
Common parts
90119-12360
90170-15004
90178-12009
95381-03020
