AVV50R-DEXDBQ (2012)

Toyota Camry/Aurion/Hv(Arl)

Production Jan 2012 - Apr 2015
Engine 2ARFXE
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

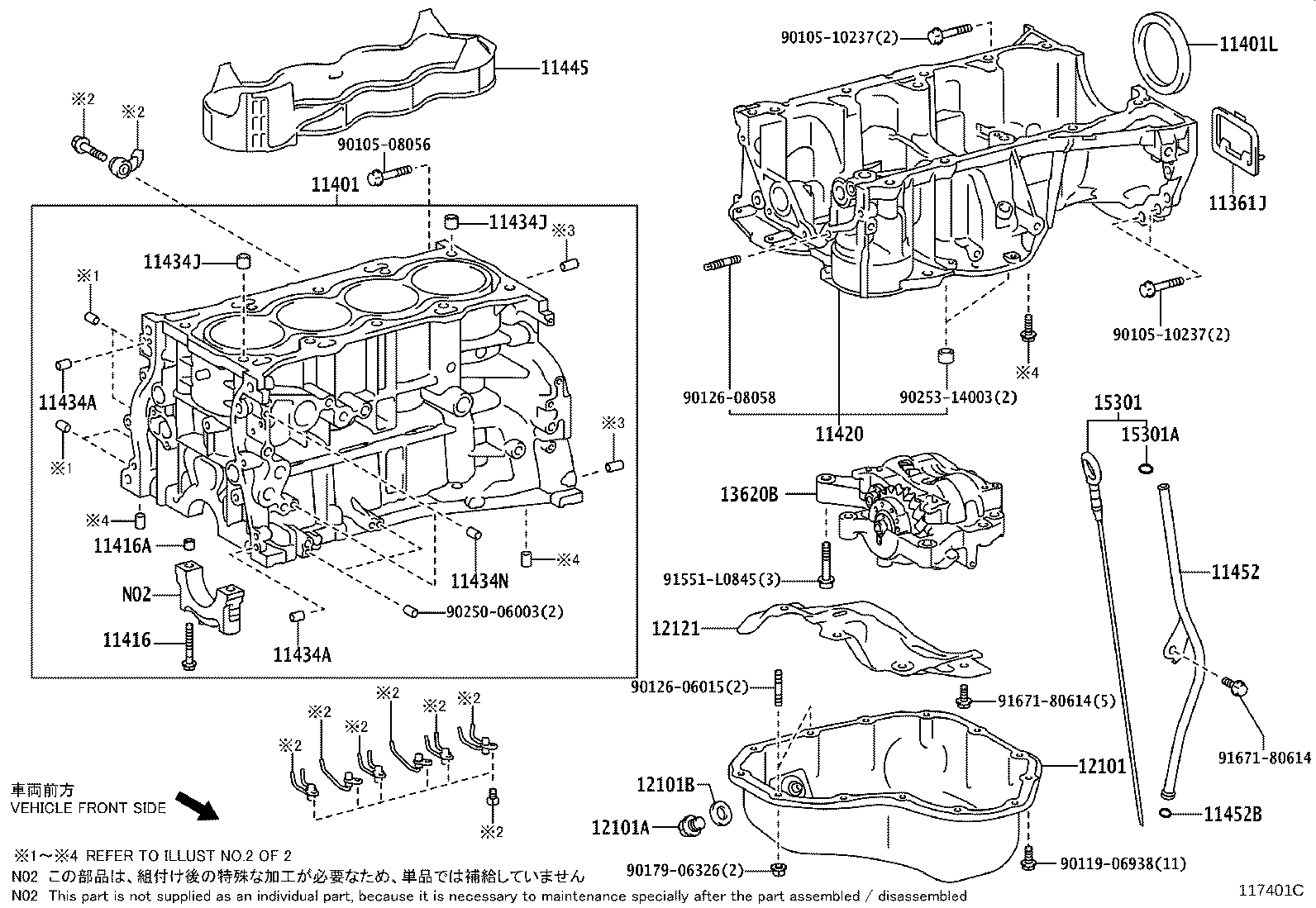

ILLUST NO. 1 OF 2(1201- )2ARFXE

Click highlighted areas on diagram

diagram 11361J 11401 11401L 11416 11416A 11420 11434A 11434A 11434J 11434J 11434N 11445 11452 11452B 12101 12101A 12101B 12121 13620B 15301 15301A 9010508056 9010510237 9010510237 9011906938 9012606015 9012608058 9017906326 9025006003 9025314003 91551L0845 9167180614 9167180614
Part # Description Qty Price
11361J - COVER, FLYWHEEL HOUSING UNDER
11361-0H010

2AR#..ASV50,AVV50..ATM,CVT

1
11401 - BLOCK SUB-ASSY, CYLINDER
11410-39125

2AR#..ASV50,AVV50

*107

1
11410-39126

2AR#..ASV50,AVV50

*286

1
11410-39125

2AR#..ASV50,AVV50

*286

1
11410-39126

2AR#..ASV50,AVV50..ARL

*107

1
11401L - SEAL, ENGINE REAR OIL
90311-89006

2AR#..ASV50,AVV50

*286

1
90311-89015

2AR#..ASV50,AVV50..ARL

*107

1
90311-89013

2AR#..ASV50,AVV50

*286

1
90311-89013

2AR#..ASV50,AVV50

*107

1
90311-89015

2AR#..ASV50,AVV50

*286

1
11416 - BOLT(FOR CRANKSHAFT BEARING CAP SET)
90910-02173

2AR#..ASV50,AVV50..ARL

*107

10
90910-02173

2AR#..ASV50,AVV50

*286

10
11416A - PIN, RING(FOR CRANKSHAFT BEARING CAP SET)
90253-13017

2AR#..ASV50,AVV50..ARL

*107

10
90253-13017

2AR#..ASV50,AVV50

*286

10
11420 - CRANKCASE ASSY, STIFFENING
11420-36020

2AR#..ASV50,AVV50..ARL

*107

1
11420-0V010

2AR#..ASV50,AVV50

*286

1
11434A - PIN, STRAIGHT(FOR TIMING GEAR COVER SET)
90250-06003

2AR#..ASV50,AVV50

L=14,OD=6,*286

2
90250-06003

2AR#..ASV50,AVV50..ARL

L=14,OD=6,*107

2
11434A - PIN, STRAIGHT(FOR TIMING GEAR COVER SET)
90250-06003

2AR#..ASV50,AVV50

L=14,OD=6,*286

2
90250-06003

2AR#..ASV50,AVV50..ARL

L=14,OD=6,*107

2
11434J - PIN, RING (FOR CYLINDER HEAD SET)
90253-15001

2AR#..ASV50,AVV50

*286

2
90253-15001

2AR#..ASV50,AVV50..ARL

*107

2
11434J - PIN, RING (FOR CYLINDER HEAD SET)
90253-15001

2AR#..ASV50,AVV50

*286

2
90253-15001

2AR#..ASV50,AVV50..ARL

*107

2
11434N - PIN, STRAIGHT(FOR WATER INLET HOUSING)
90250-06003

2AR#..ASV50,AVV50..ARL

*107

2
11445 - SPACER, CYLINDER BLOCK WATER JACKET
11445-36010

2AR#..ASV50,AVV50..ARL

*107

1
11445-36010

2AR#..ASV50,AVV50

*286

1
11452 - GUIDE, OIL LEVEL GAGE
11452-36021

2AR#..ASV50,AVV50..ATM,CVT

*107

1
11452-36050

2AR#..ASV50,AVV50..ARL

*107

1
11452-36050

2AR#..ASV50,AVV50

*286

1
11452-36021

2AR#..ASV50,AVV50

*286

1
11452B - RING, O(FOR OIL LEVEL GAGE GUIDE)
96741-19010

2AR#..ASV50,AVV50

*286

1
96741-19010

2AR#..ASV50,AVV50..ARL

*107

1
12101 - PAN SUB-ASSY, OIL
12101-36040

2AR#..ASV50,AVV50..ARL

*107

1
12101-36040

2AR#..ASV50,AVV50

*286

1
12101A - PLUG(FOR OIL PAN DRAIN)
90341-12012

2AR#..ASV50,AVV50..ARL

*107

1
90341-12012

2AR#..ASV50,AVV50

*286

1
12101B - GASKET(FOR OIL PAN DRAIN PLUG)
90430-12031

2AR#..ASV50,AVV50..ARL

*107

1
90430-12031

2AR#..ASV50,AVV50

*286

1
12121 - PLATE, OIL PAN BAFFLE, NO.1
12121-36030

2AR#..ASV50,AVV50

*286

1
12121-36030

2AR#..ASV50,AVV50..ARL

*107

1
13620B - BALANCER ASSY, ENGINE
13620-36020

2AR#..ASV50,AVV50

*107

1
13620-36011

2AR#..ASV50,AVV50

*107

1
13620-36020

2AR#..ASV50,AVV50

*286

1
15301 - GAGE SUB-ASSY, OIL LEVEL
15301-36031

2AR#..ASV50,AVV50..ARL

*107

1
15301-36031

2AR#..ASV50,AVV50

*286

1
15301-36030

2AR#..ASV50,AVV50

*107

1
15301A - RING, O(FOR OIL LEVEL GAGE)
96741-19005

2AR#..ASV50,AVV50

1
Common parts
90105-08056
90105-10237
90119-06938
90126-06015
90126-08058
90179-06326
90250-06003
90253-14003
91551-L0845
91671-80614
