ACV40L-DEASKV (2006)

Toyota Camry/Aurion/Hv(Arl)

Production Jun 2006 - Jun 2009
Engine 2AZFE
Transmission 5FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0606-0906)2AZFE..ARL ; (0606- )2AZFE..GCC

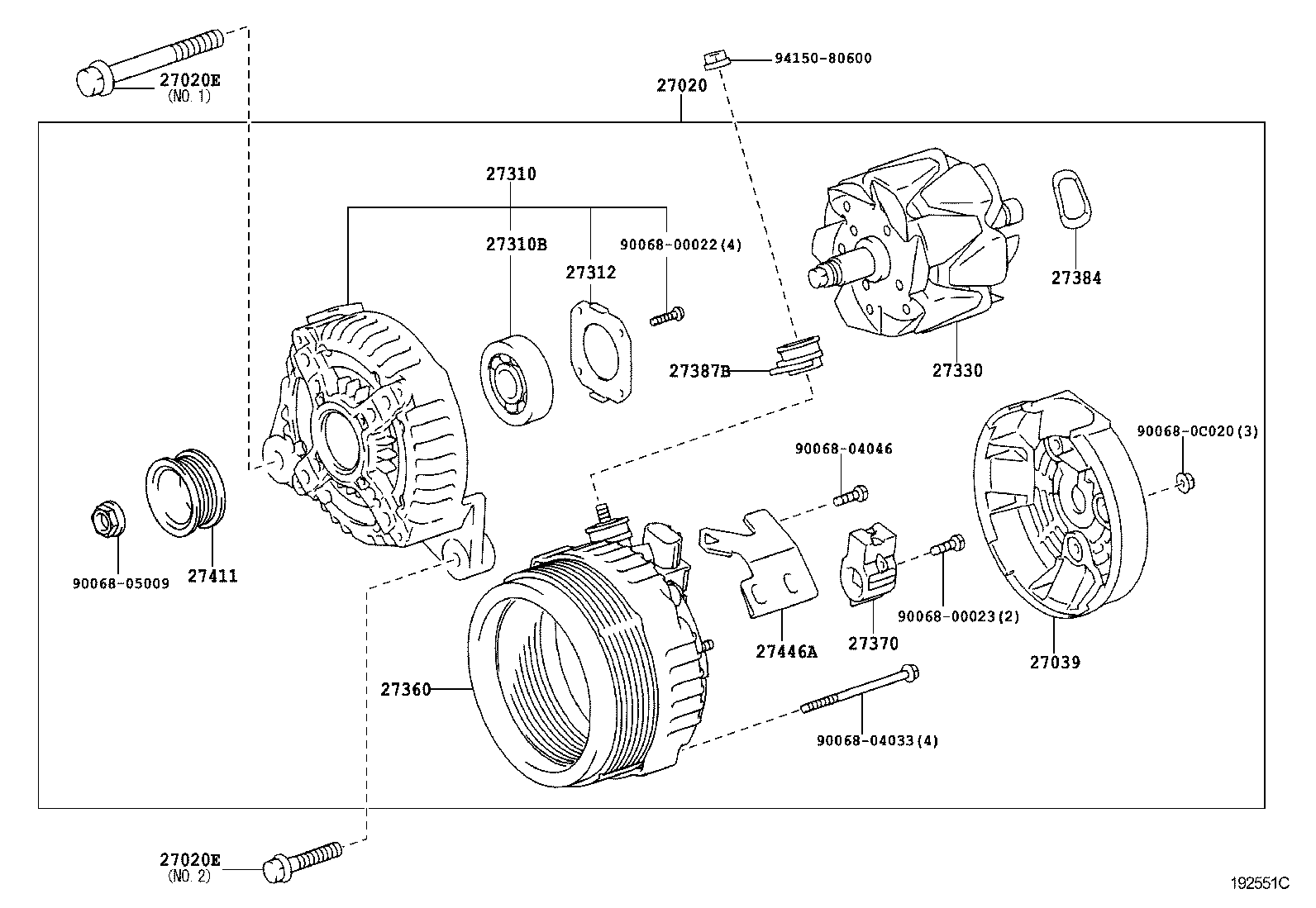

Click highlighted areas on diagram

12V 80A

diagram 27020 27020E 27020E 27039 27310 27310B 27312 27330 27360 27370 27384 27387B 27411 27446A 9006800022 9006800023 9006804033 9006804046 9006805009 900680C020 9415080600
Part # Description Qty Price
27020 - ALTERNATOR ASSY
27060-0H120

2AZFE..ACV40

12V 80A

1
27020E - BOLT(FOR ALTERNATOR)
91551-80840

2AZFE..ACV40

NO.2

1
91512-81085

2AZFE..ACV40

NO.1

1
27020E - BOLT(FOR ALTERNATOR)
91551-80840

2AZFE..ACV40

NO.2

1
91512-81085

2AZFE..ACV40

NO.1

1
27039 - COVER, ALTERNATOR REAR END
27039-0C020

2AZFE..ACV40

1
27310 - FRAME ASSY, DRIVE END, ALTERNATOR
27310-0H120

2AZFE..ACV40

1
27310B - BEARING(FOR ALTERNATOR DRIVE END FRAME)
90068-10029

2AZFE..ACV40

1
27312 - PLATE, RETAINER
27312-0C020

2AZFE..ACV40

1
27330 - ROTOR ASSY, ALTERNATOR
27330-0M040

2AZFE..ACV40

1
27360 - COIL ASSY, ALTERNATOR
27360-0H090

2AZFE..ACV40

1
27370 - HOLDER ASSY, ALTERNATOR BRUSH
27370-0C020

2AZFE..ACV40

1
27384 - WASHER
27384-0C020

2AZFE..ACV40

1
27387B - INSULATOR, ALTERNATOR TERMINAL
27387-0C020

2AZFE..ACV40

1
27411 - PULLEY, ALTERNATOR
27411-0H090

2AZFE..ACV40

1
27446A - CLAMP
27446-0H090

2AZFE..ACV40

1
Common parts
90068-00022
90068-00023
90068-04033
90068-04046
90068-05009
90068-0C020
94150-80600
