NGX10L-AHXNX (2016)

Toyota C-Hr (Tup)

Production Oct 2016 - Sep 2019
Engine 8NRFTS
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

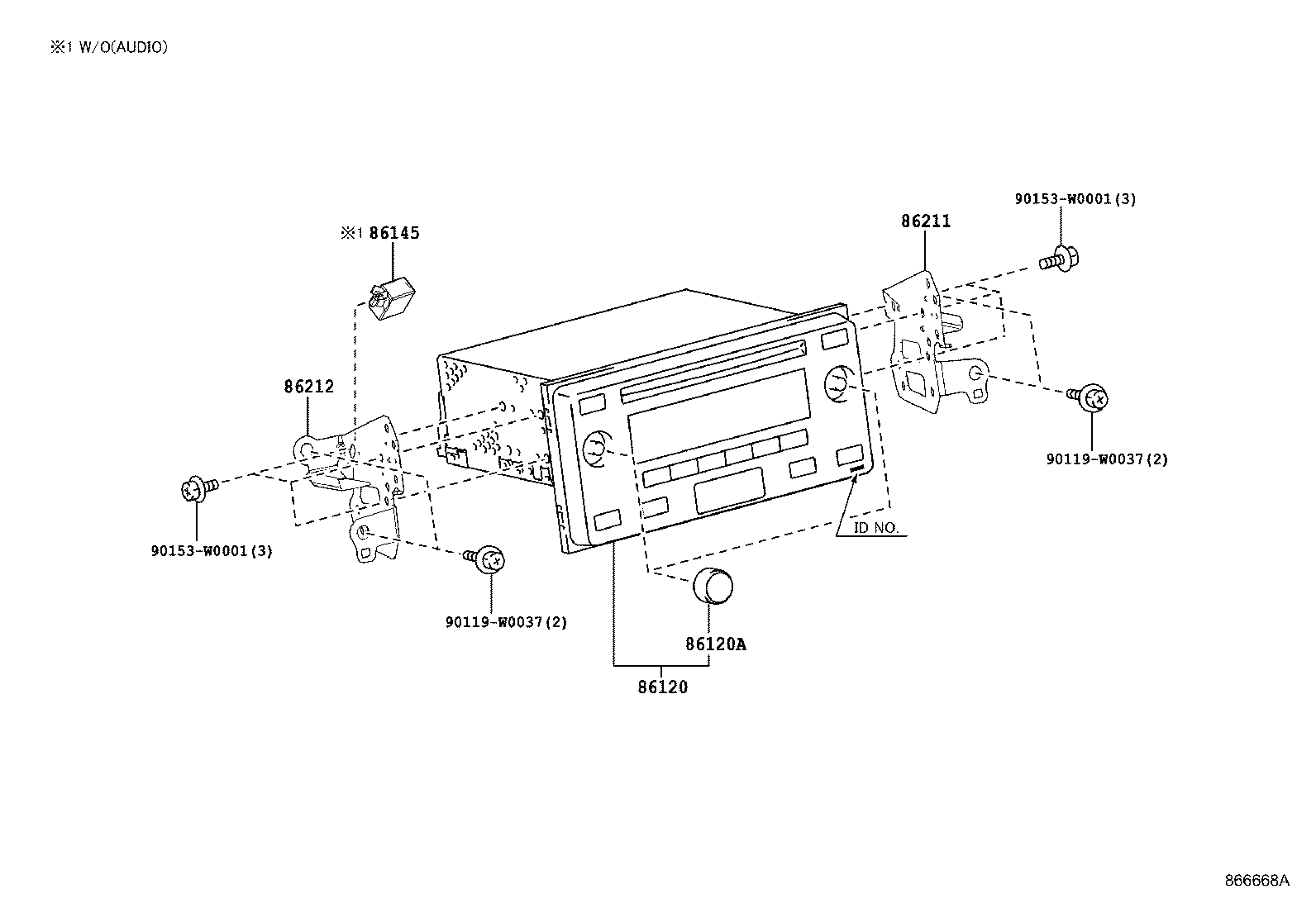

ILLUST NO. 1 OF 2(1610-1909)

Click highlighted areas on diagram

RECEIVER

diagram 86120 86120A 86145 86211 86212 90119W0037 90119W0037 90153W0001 90153W0001
Part # Description Qty Price
86120 - RECEIVER ASSY, RADIO
86120-F4040

NGX10,50..LHD..(E,N)

FUJITSUTEN,ID=100634,AUDIO-RADIO LESS & 6SPEAKER

1
86120-F4040

NGX10,50..LHD..(E,N)

FUJITSUTEN,ID=100634

1
86120-F4020

NGX10,50..LHD..(E,N)

FUJITSUTEN,ID=100635,CENTRAL & SOUTH AMERICA SPEC&AUDIO-CD & 6SPEAKER & USB & *BT,LATIN AMERICA

1
86120-F4041

NGX10,50..LHD..(E,N)

FUJITSUTEN,ID=100634,AUDIO-RADIO LESS & 6SPEAKER

1
86120-F4020

NGX10,50..LHD..(E,N)

FUJITSUTEN,ID=100635,AUDIO-CD & 6SPEAKER & USB & *BT,LATIN AMERICA

1
86120-F4041

NGX10,50..LHD..(E,N)

FUJITSUTEN,ID=100634

1
86120A - KNOB, RADIO RECEIVER SWITCH
90010-23051

NGX10,50..E,N

2
90010-23051

NGX10,50..E,N

AUDIO-RADIO LESS & 6SPEAKER

2
86145 - CONNECTOR, ANTENNA MALE
86145-52010

NGX10,50..E,N

AUDIO-RADIO LESS & 6SPEAKER

1
86145-52010

NGX10..D

1
86211 - BRACKET, RADIO, NO.1
86211-F4010

NGX10,50

1
86212 - BRACKET, RADIO, NO.2
86212-F4010

NGX10,50

1
Common parts
90119-W0037
90153-W0001

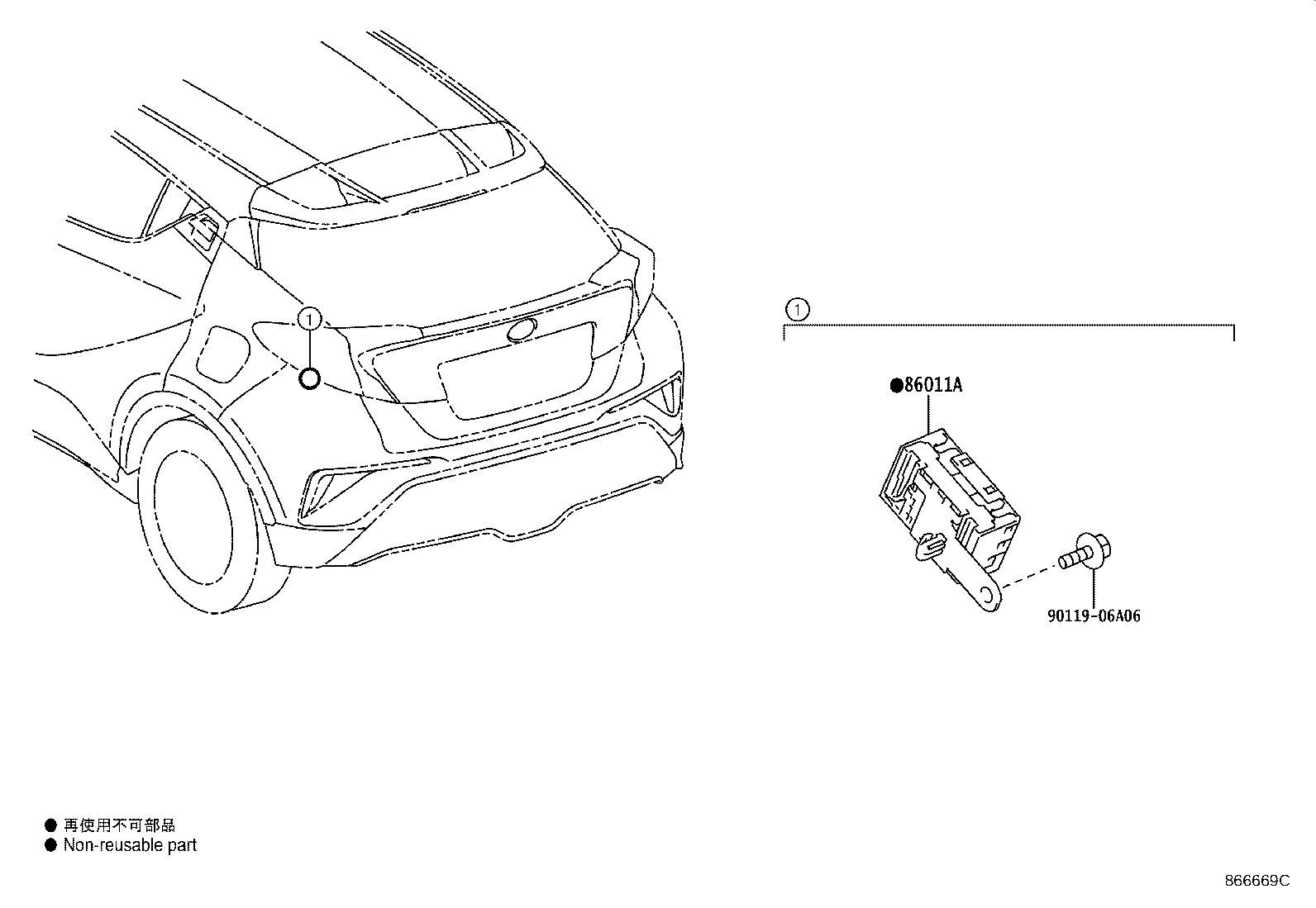

ILLUST NO. 2 OF 2(1610- )

Click highlighted areas on diagram

CONDENSER

diagram 86011A 9011906A06
Part # Description Qty Price
86011A - CONDENSER, RADIO SETTING
90980-04204

NGX10,50

1
Common parts
90119-06A06
