NGX10L-AHXNX (2016)

Toyota C-Hr (Tup)

Production Oct 2016 - Sep 2019
Engine 8NRFTS
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

(1610-1909)

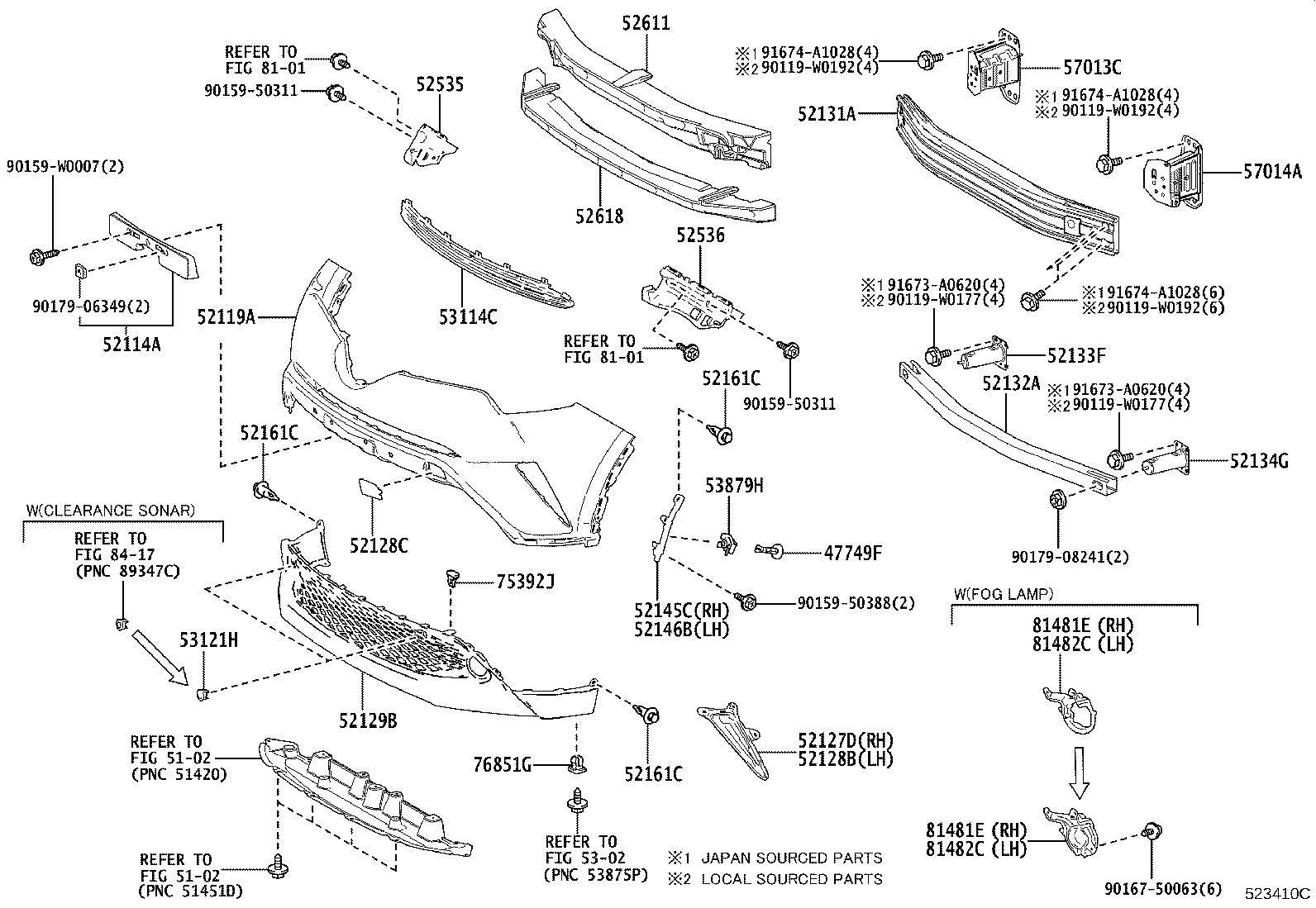

Click highlighted areas on diagram

diagram 47749F 5102 5102 52114A 52119A 52127D 52128B 52128C 52129B 52131A 52132A 52133F 52134G 52145C 52146B 52161C 52161C 52161C 52535 52536 52611 52618 5302 53114C 53121H 53879H 57013C 57014A 75392J 76851G 8101 8101 81481E 81481E 81482C 81482C 8417 90119W0177 90119W0177 90119W0192 90119W0192 90119W0192 9015950311 9015950311 9015950388 90159W0007 9016750063 9017906349 9017908241 91673A0620 91673A0620 91674A1028 91674A1028 91674A1028
Part # Description Qty Price
47749F - CLIP, PIN HOLD
47749-50090

NGX10,50

2
52114A - BRACKET, FRONT BUMPER EXTENSION MOUNTING
52114-F4010

NGX10,50

1
52119A - COVER, FRONT BUMPER
52119-F4900

NGX10,50

PAINT REQ.

1
52127D - COVER, FRONT BUMPER HOLE, RH
52127-F4020

NGX10,50

1
52128B - COVER, FRONT BUMPER HOLE, LH
52128-F4020

NGX10,50

1
52128C - COVER, FRONT BUMPER HOLE, LH
52128-F4901

NGX10,50

1
52129B - COVER, FRONT BUMPER, LOWER
52129-F4010

NGX10,50

1
52131A - REINFORCEMENT, FRONT BUMPER
52131-F4020

NGX10,50

1
52132A - REINFORCEMENT, FRONT BUMPER, NO.2
52132-F4010

NGX10,50

1
52133F - BRACKET, FRONT BUMPER, RH
52133-F4010

NGX10,50

1
52134G - BRACKET, FRONT BUMPER, LH
52133-F4010

NGX10,50

1
52145C - BRACKET, FRONT BUMPER SIDE MOUNTING, RH
52145-F4030

NGX10,50

1
52146B - BRACKET, FRONT BUMPER SIDE MOUNTING, LH
52146-F4030

NGX10,50

1
52161C - PIECE, FRONT BUMPER
52161-02030

NGX10,50

4
52161C - PIECE, FRONT BUMPER
52161-02030

NGX10,50

4
52161C - PIECE, FRONT BUMPER
52161-02030

NGX10,50

4
52535 - RETAINER, FRONT BUMPER SIDE, RH
52535-F4010

NGX10,50

1
52536 - RETAINER, FRONT BUMPER SIDE, LH
52536-F4010

NGX10,50

1
52611 - ABSORBER, FRONT BUMPER ENERGY
52611-F4010

NGX10,50

1
52618 - ABSORBER, FRONT BUMPER, LOWER
52618-F4010

NGX10,50

1
53114C - GRILLE, RADIATOR, INNER
53114-F4010

NGX10,50

1
53121H - MOULDING, RADIATOR GRILLE, NO.1
53121-F4010

NGX10,50

2
53879H - RETAINER, FRONT FENDER LINER
53879-30050

NGX10,50

2
57013C - BRACKET SUB-ASSY, FRONT SIDE MEMBER, RH
57013-F4020

NGX10,50

1
57014A - BRACKET SUB-ASSY, FRONT SIDE MEMBER, LH
57014-F4020

NGX10,50

1
75392J - RETAINER, OUTSIDE MOULDING
75392-35200

NGX10,50

8
76851G - GROMMET, SCREW, NO.1
90189-06237

NGX10,50

8
81481E - COVER, FOG LAMP, RH
81481-F4020

NGX10..D

1
81481-F4010

NGX10,50..E,N

1
81481E - COVER, FOG LAMP, RH
81481-F4020

NGX10..D

1
81481-F4010

NGX10,50..E,N

1
81482C - COVER, FOG LAMP, LH
81482-F4010

NGX10,50..E,N

1
81482-F4020

NGX10..D

1
81482C - COVER, FOG LAMP, LH
81482-F4010

NGX10,50..E,N

1
81482-F4020

NGX10..D

1
Common parts
90119-W0177
90119-W0192
90159-50311
90159-50388
90159-W0007
90167-50063
90179-06349
90179-08241
91673-A0620
91674-A1028
Linked diagrams
5102
5302
8101
8417
