MCX20L-AEPGKV (1999)

Toyota Avalon

Production Aug 1999 - Jan 2005
Engine 1MZFE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

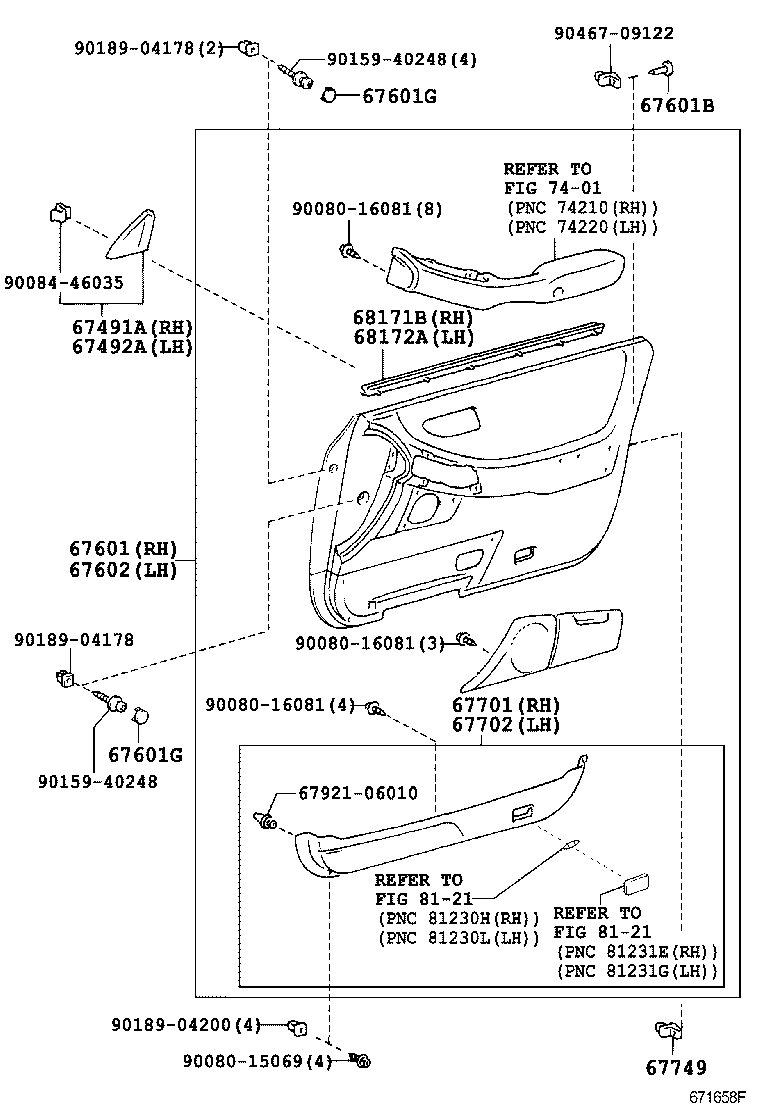

ILLUST NO. 2 OF 3(9908- )

Click highlighted areas on diagram

DOOR TRIM

diagram 67491A 67492A 67601 67601B 67601G 67601G 67602 67701 67702 67749 6792106010 68171B 68172A 7401 8121 8121 9008015069 9008016081 9008016081 9008016081 9008446035 9015940248 9015940248 9018904178 9018904178 9018904200 9046709122
Part # Description Qty Price
67491A - GARNISH, FRONT DOOR LOWER FRAME BRACKET, RH
67491-AC030

MCX20

1
67491-AC030

MCX20

1
67491-AC020

MCX20

1
67492A - GARNISH, FRONT DOOR LOWER FRAME BRACKET, LH
67492-AC030

MCX20

1
67492-AC020

MCX20

1
67492-AC030

MCX20

1
67601 - BOARD SUB-ASSY, FRONT DOOR TRIM, RH
67610-AC180A0

MCX20..XLS

DOOR TRIM=TYPE A-*104,IVORY,TRIM0#

1
67610-AC190E0

MCX20..XLS

DOOR TRIM=TYPE B-*104,FAWN,TRIM4#

1
67610-AC190B0

MCX20..XLS

DOOR TRIM=TYPE B-*104,STONE,TRIM1#

1
67610-AC170A0

MCX20..XL

DOOR TRIM=TYPE C-*104,IVORY,TRIM0#

1
67610-AC170E2

MCX20..XL

DOOR TRIM=TYPE C-*104,FAWN,TRIM4#

1
67610-AC170B2

MCX20..XL

DOOR TRIM=TYPE C-*104,STONE,TRIM1#

1
67610-AC170A2

MCX20..XL

DOOR TRIM=TYPE C-*104,IVORY,TRIM0#

1
67610-AC180B0

MCX20..XLS

DOOR TRIM=TYPE A-*104,STONE,TRIM1#

1
67610-AC190E2

MCX20..XLS

DOOR TRIM=TYPE B-*104,FAWN,TRIM4#

1
67610-AC170B0

MCX20..XL

DOOR TRIM=TYPE C-*104,STONE,TRIM1#

1
67610-AC190B2

MCX20..XLS

DOOR TRIM=TYPE B-*104,STONE,TRIM1#

1
67610-AC190A0

MCX20..XLS

DOOR TRIM=TYPE B-*104,IVORY,TRIM0#

1
67610-AC170E0

MCX20..XL

DOOR TRIM=TYPE C-*104,FAWN,TRIM4#

1
67610-AC180E1

MCX20..XLS

DOOR TRIM=TYPE A-*104,FAWN,TRIM4#

1
67610-AC180B1

MCX20..XLS

DOOR TRIM=TYPE A-*104,STONE,TRIM1#

1
67610-AC180A1

MCX20..XLS

DOOR TRIM=TYPE A-*104,IVORY,TRIM0#

1
67610-AC190A3

MCX20..XLS

DOOR TRIM=TYPE B-*104,IVORY,TRIM0#

1
67610-AC180E0

MCX20..XLS

DOOR TRIM=TYPE A-*104,FAWN,TRIM4#

1
67601B - CLIP(FOR FRONT DOOR TRIM BOARD)
90467-07066A0

MCX20

IVORY,TRIM0#

4
90467-07066P4

MCX20

STONE,TRIM1#

4
90467-07066E8

MCX20

FAWN,TRIM4#

4
90467-07066P4

MCX20

STONE,TRIM1#

4
90467-07066E8

MCX20

FAWN,TRIM4#

4
90467-07066A0

MCX20

IVORY,TRIM0#

4
67601G - PLUG, HOLE(FOR FRONT DOOR TRIM BOARD)
90950-01746B4

MCX20

STONE,TRIM1#,LOWER

2
90950-01746E6

MCX20

FAWN,TRIM4#,LOWER

2
90950-01746A0

MCX20

IVORY,TRIM0#,LOWER

2
90950-01746E5

MCX20

SANDAL WOOD,TRIM0#,4#,UPPER

2
90950-01746B3

MCX20

DK.STONE,TRIM1#,UPPER

2
90950-01746E6

MCX20

FAWN,TRIM4#,LOWER

2
90950-01746B4

MCX20

STONE,TRIM1#,LOWER

2
90950-01746A0

MCX20

IVORY,TRIM0#,LOWER

2
90950-01746E5

MCX20

SANDAL WOOD,TRIM0#,4#,UPPER

2
90950-01746B3

MCX20

DK.STONE,TRIM1#,UPPER

2
67601G - PLUG, HOLE(FOR FRONT DOOR TRIM BOARD)
90950-01746B4

MCX20

STONE,TRIM1#,LOWER

2
90950-01746E6

MCX20

FAWN,TRIM4#,LOWER

2
90950-01746A0

MCX20

IVORY,TRIM0#,LOWER

2
90950-01746E5

MCX20

SANDAL WOOD,TRIM0#,4#,UPPER

2
90950-01746B3

MCX20

DK.STONE,TRIM1#,UPPER

2
90950-01746E6

MCX20

FAWN,TRIM4#,LOWER

2
90950-01746B4

MCX20

STONE,TRIM1#,LOWER

2
90950-01746A0

MCX20

IVORY,TRIM0#,LOWER

2
90950-01746E5

MCX20

SANDAL WOOD,TRIM0#,4#,UPPER

2
90950-01746B3

MCX20

DK.STONE,TRIM1#,UPPER

2
67602 - BOARD SUB-ASSY, FRONT DOOR TRIM, LH
67620-AC090A0

MCX20..XL

DOOR TRIM=TYPE C-*104,IVORY,TRIM0#

1
67620-AC090E0

MCX20..XL

DOOR TRIM=TYPE C-*104,FAWN,TRIM4#

1
67620-AC190A0

MCX20..XLS

DOOR TRIM=TYPE A-*104,IVORY,TRIM0#

1
67620-AC200E0

MCX20..XLS

DOOR TRIM=TYPE B-*104,FAWN,TRIM4#

1
67620-AC090A2

MCX20..XL

DOOR TRIM=TYPE C-*104,IVORY,TRIM0#

1
67620-AC090B0

MCX20..XL

DOOR TRIM=TYPE C-*104,STONE,TRIM1#

1
67620-AC190E1

MCX20..XLS

DOOR TRIM=TYPE A-*104,FAWN,TRIM4#

1
67620-AC190E0

MCX20..XLS

DOOR TRIM=TYPE A-*104,FAWN,TRIM4#

1
67620-AC200B0

MCX20..XLS

DOOR TRIM=TYPE B-*104,STONE,TRIM1#

1
67620-AC190B1

MCX20..XLS

DOOR TRIM=TYPE A-*104,STONE,TRIM1#

1
67620-AC200A3

MCX20..XLS

DOOR TRIM=TYPE B-*104,IVORY,TRIM0#

1
67620-AC090E2

MCX20..XL

DOOR TRIM=TYPE C-*104,FAWN,TRIM4#

1
67620-AC090B2

MCX20..XL

DOOR TRIM=TYPE C-*104,STONE,TRIM1#

1
67620-AC190A1

MCX20..XLS

DOOR TRIM=TYPE A-*104,IVORY,TRIM0#

1
67620-AC190B0

MCX20..XLS

DOOR TRIM=TYPE A-*104,STONE,TRIM1#

1
67620-AC200B2

MCX20..XLS

DOOR TRIM=TYPE B-*104,STONE,TRIM1#

1
67620-AC200E2

MCX20..XLS

DOOR TRIM=TYPE B-*104,FAWN,TRIM4#

1
67620-AC200A0

MCX20..XLS

DOOR TRIM=TYPE B-*104,IVORY,TRIM0#

1
67701 - COVER SUB-ASSY, FRONT DOOR TRIM, RH
67701-AC010B0

MCX20..XL

STONE,TRIM1#

1
67701-AC010A0

MCX20..XL

IVORY,TRIM0#

1
67701-AC010E0

MCX20..XL

FAWN,TRIM4#

1
67701-AC010E0

MCX20..XL

FAWN,TRIM4#

1
67701-AC020E0

MCX20..XLS

FAWN,TRIM4#

1
67701-AC010B0

MCX20..XL

STONE,TRIM1#

1
67701-AC020B0

MCX20..XLS

STONE,TRIM1#

1
67701-AC020A0

MCX20..XLS

IVORY,TRIM0#

1
67701-AC020E0

MCX20..XLS

FAWN,TRIM4#

1
67701-AC020B0

MCX20..XLS

STONE,TRIM1#

1
67701-AC010A0

MCX20..XL

IVORY,TRIM0#

1
67701-AC020A0

MCX20..XLS

IVORY,TRIM0#

1
67702 - COVER SUB-ASSY, FRONT DOOR TRIM, LH
67702-AC010B0

MCX20..XL

STONE,TRIM1#

1
67702-AC010A0

MCX20..XL

IVORY,TRIM0#

1
67702-AC010A0

MCX20..XL

IVORY,TRIM0#

1
67702-AC020E0

MCX20..XLS

FAWN,TRIM4#

1
67702-AC020A0

MCX20..XLS

IVORY,TRIM0#

1
67702-AC020B0

MCX20..XLS

STONE,TRIM1#

1
67702-AC020A0

MCX20..XLS

IVORY,TRIM0#

1
67702-AC010E0

MCX20..XL

FAWN,TRIM4#

1
67702-AC010B0

MCX20..XL

STONE,TRIM1#

1
67702-AC020E0

MCX20..XLS

FAWN,TRIM4#

1
67702-AC010E0

MCX20..XL

FAWN,TRIM4#

1
67702-AC020B0

MCX20..XLS

STONE,TRIM1#

1
67749 - CLIP, DOOR TRIM MOULDING
67749-AC010

MCX20

2
67749-AC010

MCX20

2
68171B - WEATHERSTRIP, FRONT DOOR GLASS, INNER RH
68171-AC010

MCX20

1
68171-AC010

MCX20

1
68172A - WEATHERSTRIP, FRONT DOOR GLASS, INNER LH
68171-AC010

MCX20

1
68171-AC010

MCX20

1
Common parts
67921-06010
90080-15069
90080-16081
90084-46035
90159-40248
90189-04178
90189-04200
90467-09122
Linked diagrams
7401
8121

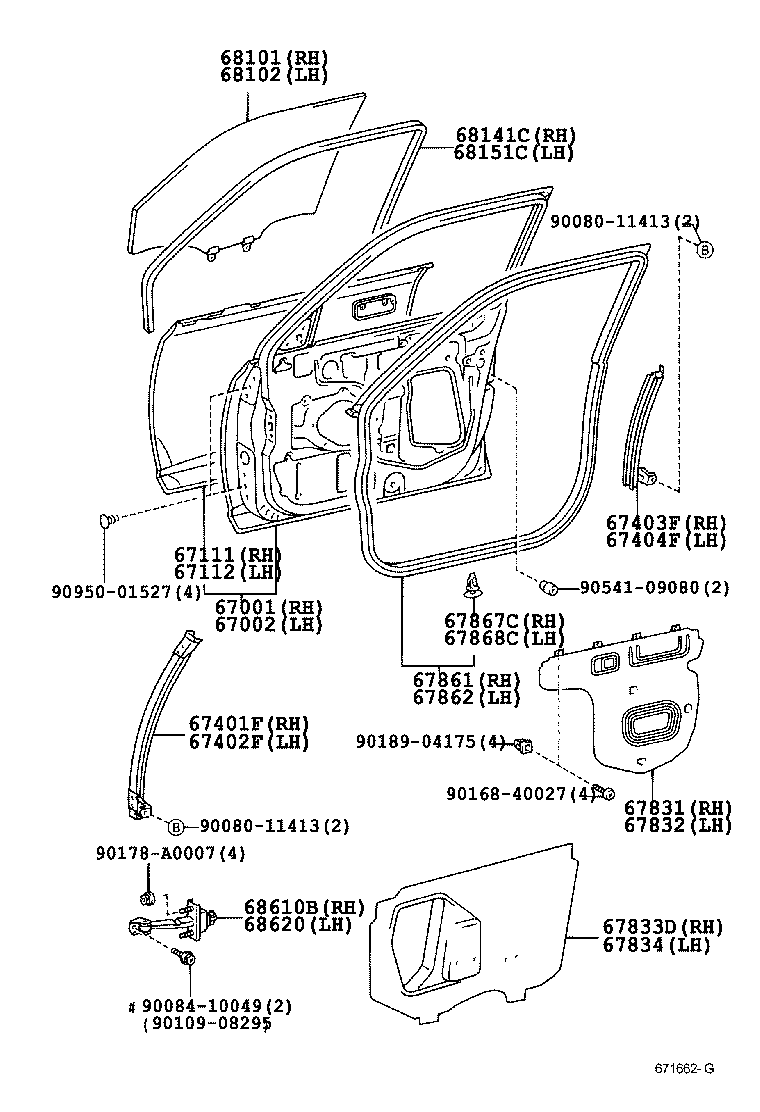

ILLUST NO. 1 OF 3(9908- )

Click highlighted areas on diagram

DOOR PANEL

diagram 67001 67002 67111 67112 67401F 67402F 67403F 67404F 67831 67832 67833D 67834 67861 67862 67867C 67868C 68101 68102 68141C 68151C 68610B 68620 9008011413 9008011413 9008410049 9010908295 9016840027 90178A0007 9018904175 9054109080 9095001527
Part # Description Qty Price
67001 - PANEL SUB-ASSY, FRONT DOOR, RH
67001-AC020

MCX20

1
67001-AC020

MCX20

1
67001-AC021

MCX20

1
67002 - PANEL SUB-ASSY, FRONT DOOR, LH
67002-AC020

MCX20

1
67002-AC020

MCX20

1
67002-AC021

MCX20

1
67111 - PANEL, FRONT DOOR, OUTER RH
67111-AC010

MCX20

1
67111-AC010

MCX20

1
67112 - PANEL, FRONT DOOR, OUTER LH
67112-AC010

MCX20

1
67112-AC010

MCX20

1
67401F - FRAME SUB-ASSY, FRONT DOOR, FRONT LOWER RH
67401-AC020

MCX20

1
67401-AC020

MCX20

1
67402F - FRAME SUB-ASSY, FRONT DOOR, FRONT LOWER LH
67402-AC020

MCX20

1
67402-AC020

MCX20

1
67403F - FRAME SUB-ASSY, FRONT DOOR, REAR LOWER RH
67403-AC020

MCX20

1
67403-AC020

MCX20

1
67404F - FRAME SUB-ASSY, FRONT DOOR, REAR LOWER LH
67404-AC020

MCX20

1
67404-AC020

MCX20

1
67831 - COVER, FRONT DOOR SERVICE HOLE, RH
67831-AC010

MCX20

1
67831-AC010

MCX20

1
67832 - COVER, FRONT DOOR SERVICE HOLE, LH
67832-AC010

MCX20

1
67832-AC010

MCX20

1
67833D - COVER, FRONT DOOR SERVICE HOLE, NO.2 RH
67833-AC020

MCX20

1
67833-AC020

MCX20

1
67834 - COVER, FRONT DOOR SERVICE HOLE, NO.2 LH
67834-AC010

MCX20

1
67834-AC010

MCX20

1
67861 - WEATHERSTRIP, FRONT DOOR, RH
67861-AC020

MCX20

1
67861-AC020

MCX20

1
67862 - WEATHERSTRIP, FRONT DOOR, LH
67862-AC020

MCX20

1
67862-AC020

MCX20

1
67867C - RETAINER, FRONT DOOR WEATHERSTRIP, RH
67867-12150

MCX20

16
67867-12150

MCX20

16
67868C - RETAINER, FRONT DOOR WEATHERSTRIP, LH
67867-12150

MCX20

16
67867-12150

MCX20

16
68101 - GLASS SUB-ASSY, FRONT DOOR, RH
68101-AC040

MCX20

*UVCT,T=4.8,GREEN

1
68101-AC040

MCX20

*UVCT,T=4.8,GREEN

1
68102 - GLASS SUB-ASSY, FRONT DOOR, LH
68102-AC040

MCX20

*UVCT,T=4.8,GREEN

1
68102-AC040

MCX20

*UVCT,T=4.8,GREEN

1
68141C - RUN, FRONT DOOR GLASS, RH
68141-AC020

MCX20

1
68141-AC020

MCX20

1
68151C - RUN, FRONT DOOR GLASS, LH
68151-AC020

MCX20

1
68151-AC020

MCX20

1
68610B - CHECK ASSY, FRONT DOOR, RH
68610-AC010

MCX20

1
68610-AC011

MCX20

1
68610-AC011

MCX20

1
68620 - CHECK ASSY, FRONT DOOR, LH
68620-AC010

MCX20

1
68620-AC011

MCX20

1
68620-AC011

MCX20

1
Common parts
90080-11413
90084-10049
90109-08295
90168-40027
90178-A0007
90189-04175
90541-09080
90950-01527

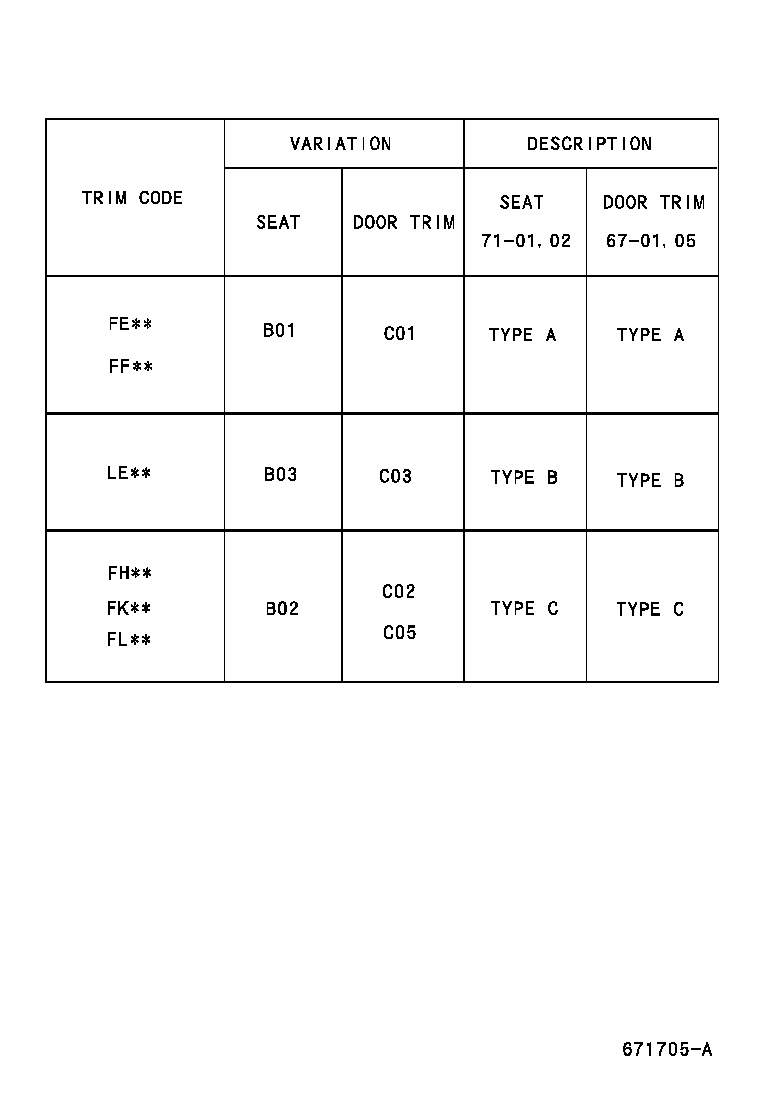

ILLUST NO. 3 OF 3(9908- )

Click highlighted areas on diagram

TRIM CODE

diagram
Part # Description Qty Price
