KZN185L-GKMST (2000)

Toyota 4runner

Production Aug 2000 - Nov 2002
Engine 1KZTE
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 2 OF 2(0008- )

Click highlighted areas on diagram

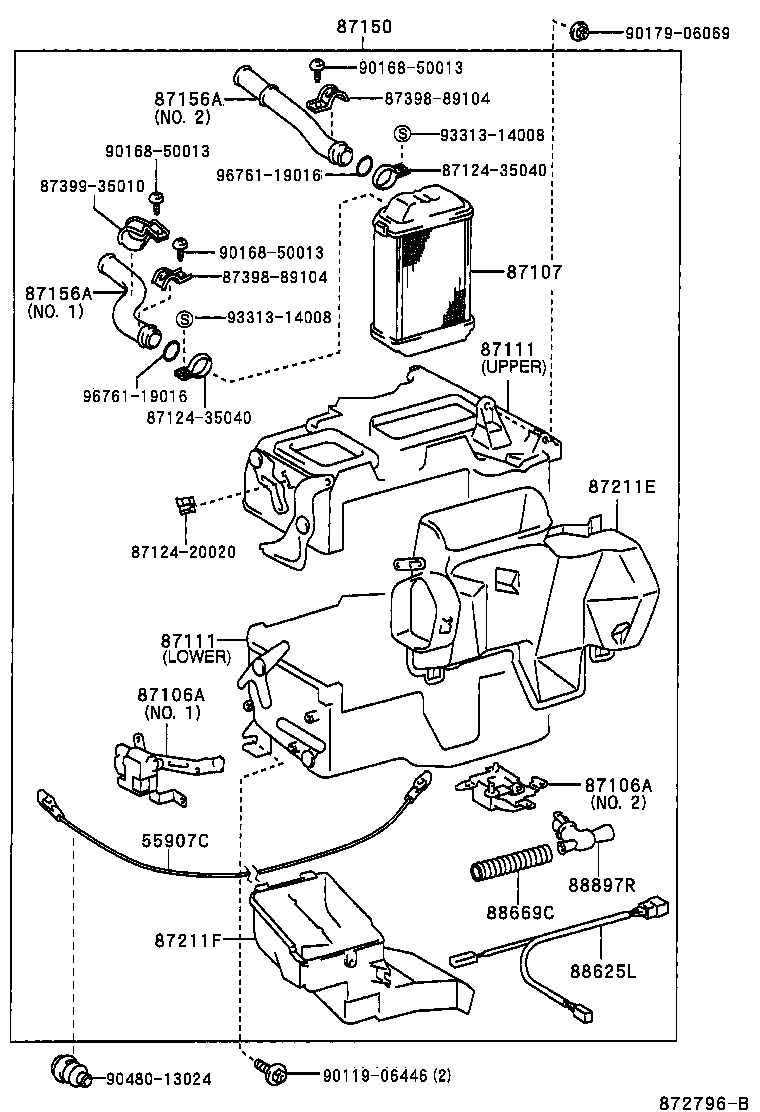

HEATER RADIATOR--AUTO A/C

diagram 55907C 87106A 87106A 87107 87111 87111 8712420020 8712435040 8712435040 87150 87156A 87156A 87211E 87211F 8739889104 8739889104 8739935010 88625L 88669C 88897R 9011906446 9016850013 9016850013 9016850013 9017906069 9048013024 9331314008 9331314008 9676119016 9676119016
Part # Description Qty Price
55907C - CABLE SUB-ASSY, WATER VALVE CONTROL
87286-35040

KZN185,RZN18#,VZN18#

1
87106A - SERVO SUB-ASSY, DAMPER
87106-35070

KZN185,VZN185

W(AUTO AIR CONDITIONER),NO.2

1
87106-35080

KZN185,VZN185

W(AUTO AIR CONDITIONER),NO.3

1
87106-04030

KZN185,RZN18#,VZN18#

NO.2

1
87106-35060

KZN185,VZN185

W(AUTO AIR CONDITIONER),NO.1

1
87106-35090

KZN185,RZN18#,VZN18#

NO.1

1
87106A - SERVO SUB-ASSY, DAMPER
87106-35070

KZN185,VZN185

W(AUTO AIR CONDITIONER),NO.2

1
87106-35080

KZN185,VZN185

W(AUTO AIR CONDITIONER),NO.3

1
87106-04030

KZN185,RZN18#,VZN18#

NO.2

1
87106-35060

KZN185,VZN185

W(AUTO AIR CONDITIONER),NO.1

1
87106-35090

KZN185,RZN18#,VZN18#

NO.1

1
87107 - UNIT SUB-ASSY, HEATER RADIATOR
87107-35060

KZN185,RZN18#,VZN18#

1
87111 - CASE, HEATER
87111-89101

KZN185,RZN185,VZN185

LOWER

1
87111-35330

KZN185,VZN185

W(AUTO AIR CONDITIONER),LOWER

1
87111-35010

KZN185,RZN185,VZN185

UPPER

1
87111-35360

KZN185,RZN18#,VZN18#

LOWER

1
87111 - CASE, HEATER
87111-89101

KZN185,RZN185,VZN185

LOWER

1
87111-35330

KZN185,VZN185

W(AUTO AIR CONDITIONER),LOWER

1
87111-35010

KZN185,RZN185,VZN185

UPPER

1
87111-35360

KZN185,RZN18#,VZN18#

LOWER

1
87150 - RADIATOR ASSY, HEATER
87150-35260

KZN185,RZN18#,VZN18#

1
87150-35130

KZN185,RZN185,VZN185

1
87150-35270

KZN185,VZN185

W(AUTO AIR CONDITIONER)

1
87156A - CONNECTOR, HEATER WATER HOSE
87156-35040

KZN185,RZN18#,VZN18#

NO.2

1
87156-35030

KZN185,RZN18#,VZN18#

NO.1

1
87156A - CONNECTOR, HEATER WATER HOSE
87156-35040

KZN185,RZN18#,VZN18#

NO.2

1
87156-35030

KZN185,RZN18#,VZN18#

NO.1

1
87211E - DUCT, AIR
87211-35120

KZN185,RZN185,VZN185

1
87211-35280

KZN185,RZN18#,VZN18#

1
87211-35290

KZN185,VZN185

W(AUTO AIR CONDITIONER)

1
87211F - DUCT, AIR
87211-35140

KZN185,RZN185,VZN185

1
87211-35230

KZN185,RZN18#,VZN18#

1
88625L - THERMISTOR, COOLER
88790-35010

KZN185,VZN185

1
88669C - HOSE, AIR
88669-35020

KZN185,VZN185

1
88897R - ASPIRATOR
88897-12210

KZN185,VZN185

1
Common parts
87124-20020
87124-35040
87398-89104
87399-35010
90119-06446
90168-50013
90179-06069
90480-13024
93313-14008
96761-19016

ILLUST NO. 1 OF 2(0008- )

Click highlighted areas on diagram

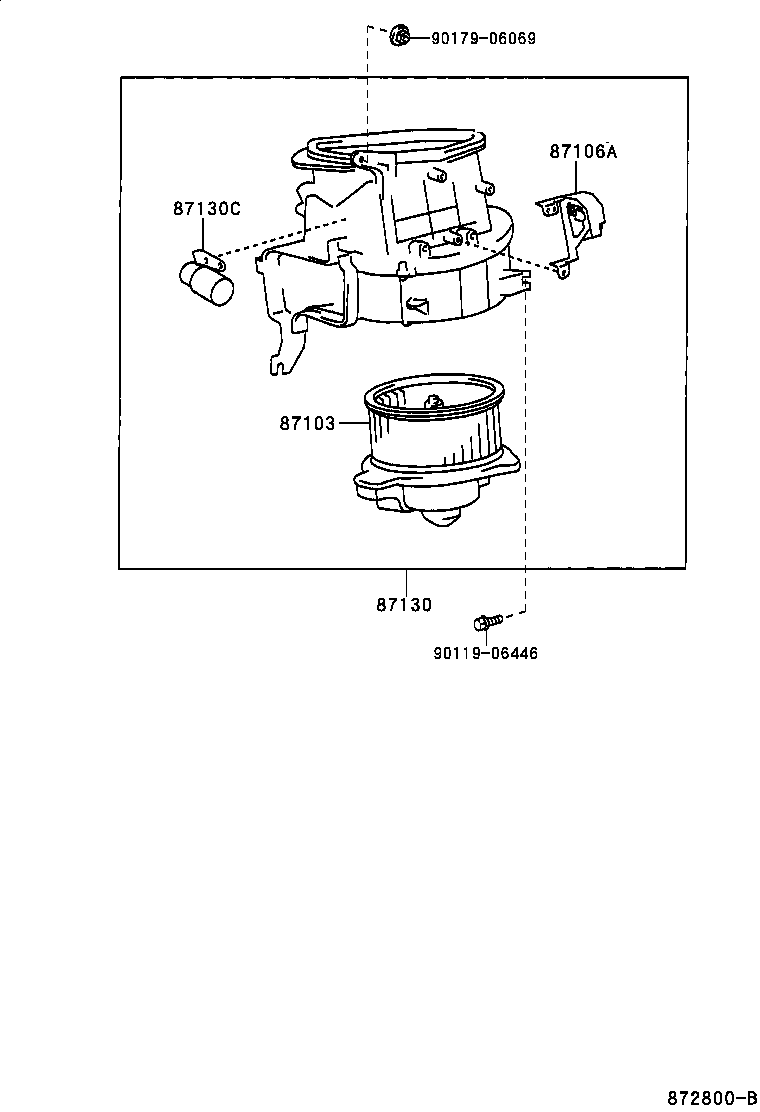

HEATER BLOWER--AUTO A/C

diagram 87103 87106A 87130 87130C 9011906446 9017906069
Part # Description Qty Price
87103 - MOTOR SUB-ASSY, HEATER BLOWER, W/FAN
87103-35020

KZN185,RZN185,VZN185

1
87106A - SERVO SUB-ASSY, DAMPER
87106-35070

KZN185,VZN185

W(AUTO AIR CONDITIONER),NO.2

1
87106-35080

KZN185,VZN185

W(AUTO AIR CONDITIONER),NO.3

1
87106-04030

KZN185,RZN18#,VZN18#

NO.2

1
87106-35060

KZN185,VZN185

W(AUTO AIR CONDITIONER),NO.1

1
87106-35090

KZN185,RZN18#,VZN18#

NO.1

1
87130 - BLOWER ASSY, HEATER, FRONT
87130-35140

KZN185,RZN18#,VZN18#

1
87130-35070

KZN185,RZN185,VZN185

1
87130-35120

KZN185,VZN185

W(AUTO AIR CONDITIONER)

1
87130C - RELAY, HEATER BLOWER MOTOR
88630-35020

KZN185,VZN185

1
Common parts
90119-06446
90179-06069

ILLUST NO. 1 OF 2(0008- )

Click highlighted areas on diagram

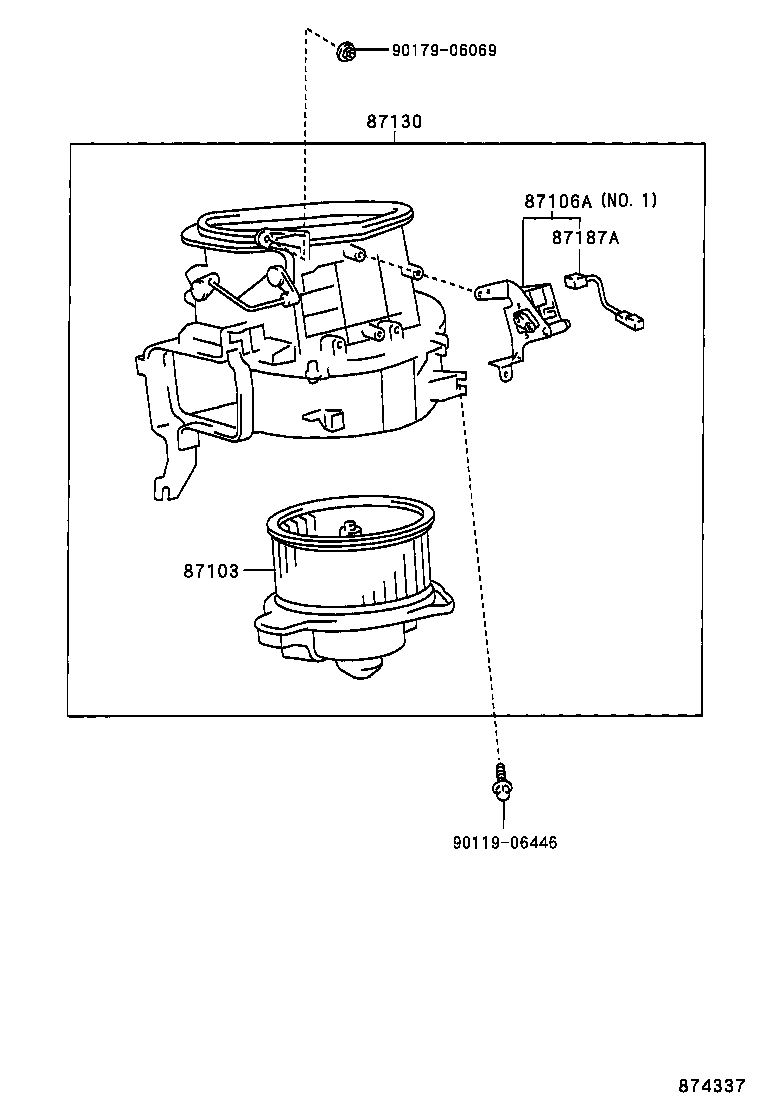

HEATER BLOWER

diagram 87103 87106A 87130 87187A 9011906446 9017906069
Part # Description Qty Price
87103 - MOTOR SUB-ASSY, HEATER BLOWER, W/FAN
87103-35020

KZN185,RZN185,VZN185

1
87106A - SERVO SUB-ASSY, DAMPER
87106-35070

KZN185,VZN185

W(AUTO AIR CONDITIONER),NO.2

1
87106-35080

KZN185,VZN185

W(AUTO AIR CONDITIONER),NO.3

1
87106-04030

KZN185,RZN18#,VZN18#

NO.2

1
87106-35060

KZN185,VZN185

W(AUTO AIR CONDITIONER),NO.1

1
87106-35090

KZN185,RZN18#,VZN18#

NO.1

1
87130 - BLOWER ASSY, HEATER, FRONT
87130-35140

KZN185,RZN18#,VZN18#

1
87130-35070

KZN185,RZN185,VZN185

1
87130-35120

KZN185,VZN185

W(AUTO AIR CONDITIONER)

1
87187A - WIRE, BLOWER MOTOR LEAD
87187-35040

KZN185,RZN18#,VZN18#

1
Common parts
90119-06446
90179-06069
