KSP90R-AHMRKW (2008)

Toyota Yaris (Jpp)

Production Aug 2008 - Aug 2011
Engine 1KRFE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

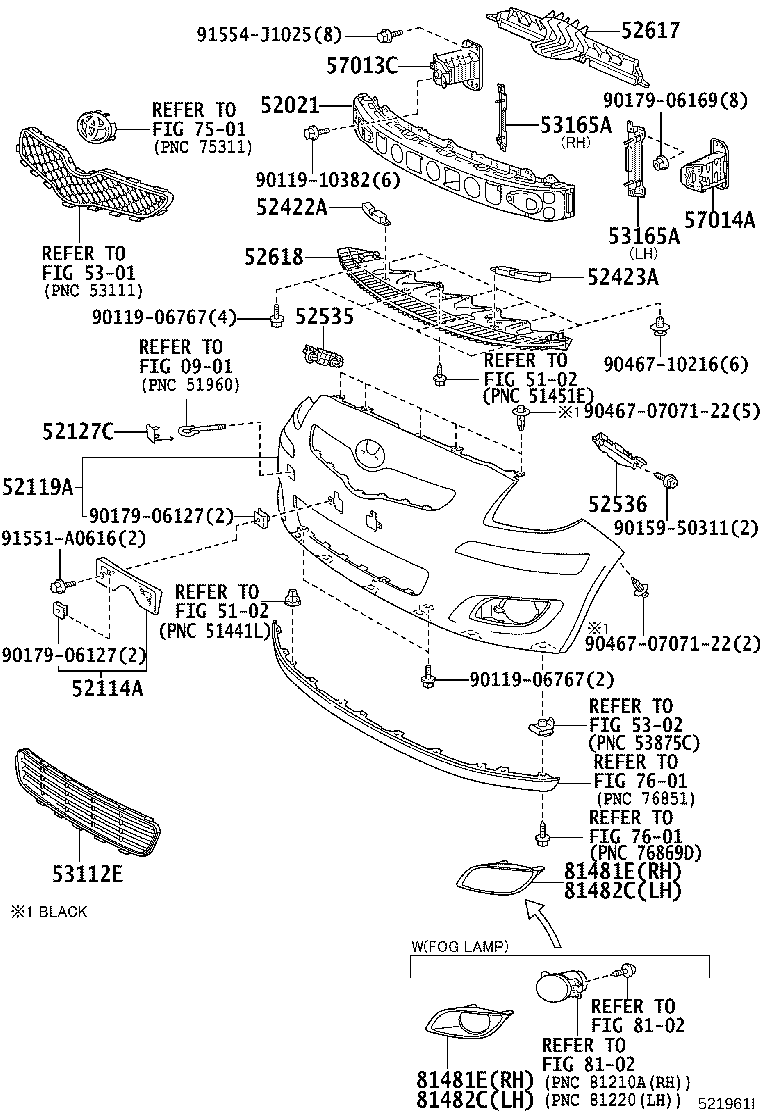

(0808-1011)KSP90..JPP

Click highlighted areas on diagram

diagram 0901 5102 5102 52021 52114A 52119A 52127C 52422A 52423A 52535 52536 52617 52618 5301 5302 53112E 53165A 53165A 57013C 57014A 7501 7601 7601 8102 8102 81481E 81481E 81482C 81482C 9011906767 9011906767 9011910382 9015950311 9017906127 9017906127 9017906169 904670707122 904670707122 9046710216 91551A0616 91554J1025
Part # Description Qty Price
52021 - REINFORCEMENT SUB-ASSY, FRONT BUMPER
52021-52050

KSP90..JPP;ZSP90..JPP..6F

 1
52021-52050

KSP90,ZSP90..JPP

 1
52114A - BRACKET, FRONT BUMPER EXTENSION MOUNTING
52114-52060

KSP90..JPP

 1
52119A - COVER, FRONT BUMPER
52119-52946

KSP90..JPP

PAINT REQ.

 1
52119-52922

KSP90..JPP

PAINT REQ.

 1
52127C - COVER, FRONT BUMPER HOLE
52127-52907

KSP90..JPP

 1
52127-52925

KSP90..JPP

 1
52422A - PAD, FRONT BUMPER, RH
52422-52010

KSP90,ZSP90..JPP..5F

 1
52422-52010

KSP90..JPP;ZSP90..JPP..6F

 1
52423A - PAD, FRONT BUMPER, LH
52423-52010

KSP90..JPP;ZSP90..JPP..6F

 1
52423-52010

KSP90,ZSP90..JPP..5F

 1
52535 - RETAINER, FRONT BUMPER SIDE, RH
52535-52060

KSP90..JPP;ZSP90..JPP..6F

 1
52535-52060

KSP90,ZSP90..JPP..5F

 1
52536 - RETAINER, FRONT BUMPER SIDE, LH
52536-52050

KSP90,ZSP90..JPP..5F

 1
52536-52050

KSP90..JPP;ZSP90..JPP..6F

 1
52617 - ABSORBER, RADIATOR SUPPORT, UPPER
52617-52020

KSP90,ZSP90..JPP..5F

 1
52617-52020

KSP90..JPP;ZSP90..JPP..6F

 1
52618 - ABSORBER, FRONT BUMPER, LOWER
52618-52030

KSP90..JPP;ZSP90..JPP..6F

 1
52618-52010

KSP90,ZSP90..JPP..5F

 1
53112E - GRILLE, RADIATOR, LOWER NO.1
53112-52160

KSP90..JPP

NO PAINT REQ.

 1
53112-0D160

KSP90..JPP

NO PAINT REQ.

 1
53165A - BRACKET, FRONT BUMPER STONE DEFLECTOR, NO.1
53164-52010

KSP90..JPP;ZSP90..JPP..6F

RH

 1
53165-52020

KSP90..JPP;ZSP90..JPP..6F

LH

 1
53164-52010

KSP90,ZSP90..JPP..5F

RH

 1
53164-52060

KSP90..JPP

 2
53165-52020

KSP90,ZSP90..JPP..5F

LH

 1
53165A - BRACKET, FRONT BUMPER STONE DEFLECTOR, NO.1
53164-52010

KSP90..JPP;ZSP90..JPP..6F

RH

 1
53165-52020

KSP90..JPP;ZSP90..JPP..6F

LH

 1
53164-52010

KSP90,ZSP90..JPP..5F

RH

 1
53164-52060

KSP90..JPP

 2
53165-52020

KSP90,ZSP90..JPP..5F

LH

 1
57013C - BRACKET SUB-ASSY, FRONT SIDE MEMBER, RH
57013-52010

KSP90,ZSP90..JPP..5F

 1
57013-52010

KSP90..JPP;ZSP90..JPP..6F

 1
57014A - BRACKET SUB-ASSY, FRONT SIDE MEMBER, LH
57014-52010

KSP90..JPP;ZSP90..JPP..6F

 1
57014-52010

KSP90,ZSP90..JPP..5F

 1
81481E - COVER, FOG LAMP, RH
81481-52150

KSP90..JPP

FRONT FOG LAMP-WITH

 1
81481-52110

KSP90..JPP

 1
81481-52330

KSP90..JPP

FRONT FOG & DRIVING LAMP-WITH

 1
81481-52320

KSP90..JPP

 1
81481E - COVER, FOG LAMP, RH
81481-52150

KSP90..JPP

FRONT FOG LAMP-WITH

 1
81481-52110

KSP90..JPP

 1
81481-52330

KSP90..JPP

FRONT FOG & DRIVING LAMP-WITH

 1
81481-52320

KSP90..JPP

 1
81482C - COVER, FOG LAMP, LH
81482-52110

KSP90..JPP

FRONT FOG LAMP-WITH

 1
81482-52100

KSP90..JPP

 1
81482-52260

KSP90..JPP

FRONT FOG & DRIVING LAMP-WITH

 1
81482-52250

KSP90..JPP

 1
81482C - COVER, FOG LAMP, LH
81482-52110

KSP90..JPP

FRONT FOG LAMP-WITH

 1
81482-52100

KSP90..JPP

 1
81482-52260

KSP90..JPP

FRONT FOG & DRIVING LAMP-WITH

 1
81482-52250

KSP90..JPP

 1
Common parts
90119-06767
90119-10382
90159-50311
90179-06127
90179-06169
90467-0707122
90467-10216
91551-A0616
91554-J1025
Linked diagrams
0901
5102
5301
5302
7501
7601
8102

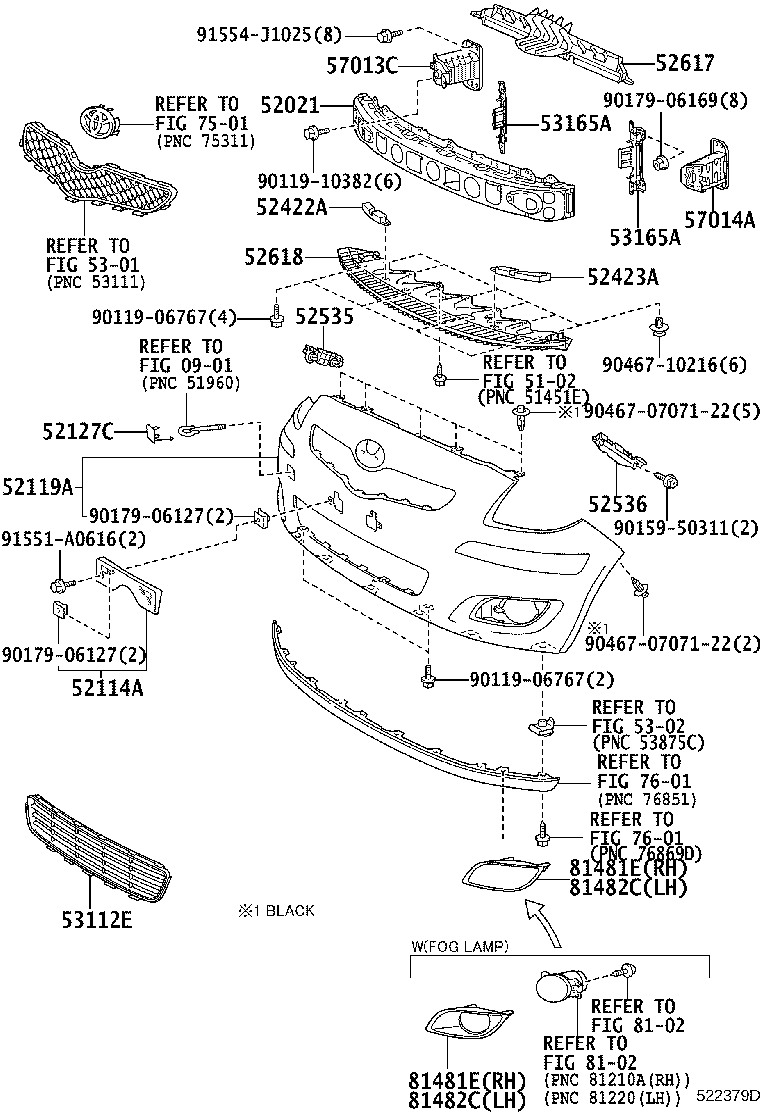

(1011- )JPP

Click highlighted areas on diagram

diagram 0901 5102 52021 52114A 52119A 52127C 52422A 52423A 52535 52536 52617 52618 5301 5302 53112E 53165A 53165A 57013C 57014A 7501 7601 7601 8102 8102 81481E 81481E 81482C 81482C 9011906767 9011906767 9011910382 9015950311 9017906127 9017906127 9017906169 904670707122 904670707122 9046710216 91551A0616 91554J1025
Part # Description Qty Price
52021 - REINFORCEMENT SUB-ASSY, FRONT BUMPER
52021-52050

KSP90..JPP;ZSP90..JPP..6F

 1
52021-52050

KSP90,ZSP90..JPP

 1
52114A - BRACKET, FRONT BUMPER EXTENSION MOUNTING
52114-52060

KSP90..JPP

 1
52119A - COVER, FRONT BUMPER
52119-52946

KSP90..JPP

PAINT REQ.

 1
52119-52922

KSP90..JPP

PAINT REQ.

 1
52127C - COVER, FRONT BUMPER HOLE
52127-52907

KSP90..JPP

 1
52127-52925

KSP90..JPP

 1
52422A - PAD, FRONT BUMPER, RH
52422-52010

KSP90,ZSP90..JPP..5F

 1
52422-52010

KSP90..JPP;ZSP90..JPP..6F

 1
52423A - PAD, FRONT BUMPER, LH
52423-52010

KSP90..JPP;ZSP90..JPP..6F

 1
52423-52010

KSP90,ZSP90..JPP..5F

 1
52535 - RETAINER, FRONT BUMPER SIDE, RH
52535-52060

KSP90..JPP;ZSP90..JPP..6F

 1
52535-52060

KSP90,ZSP90..JPP..5F

 1
52536 - RETAINER, FRONT BUMPER SIDE, LH
52536-52050

KSP90,ZSP90..JPP..5F

 1
52536-52050

KSP90..JPP;ZSP90..JPP..6F

 1
52617 - ABSORBER, RADIATOR SUPPORT, UPPER
52617-52020

KSP90,ZSP90..JPP..5F

 1
52617-52020

KSP90..JPP;ZSP90..JPP..6F

 1
52618 - ABSORBER, FRONT BUMPER, LOWER
52618-52030

KSP90..JPP;ZSP90..JPP..6F

 1
52618-52010

KSP90,ZSP90..JPP..5F

 1
53112E - GRILLE, RADIATOR, LOWER NO.1
53112-52160

KSP90..JPP

NO PAINT REQ.

 1
53112-0D160

KSP90..JPP

NO PAINT REQ.

 1
53165A - BRACKET, FRONT BUMPER STONE DEFLECTOR, NO.1
53164-52010

KSP90..JPP;ZSP90..JPP..6F

RH

 1
53165-52020

KSP90..JPP;ZSP90..JPP..6F

LH

 1
53164-52010

KSP90,ZSP90..JPP..5F

RH

 1
53164-52060

KSP90..JPP

 2
53165-52020

KSP90,ZSP90..JPP..5F

LH

 1
53165A - BRACKET, FRONT BUMPER STONE DEFLECTOR, NO.1
53164-52010

KSP90..JPP;ZSP90..JPP..6F

RH

 1
53165-52020

KSP90..JPP;ZSP90..JPP..6F

LH

 1
53164-52010

KSP90,ZSP90..JPP..5F

RH

 1
53164-52060

KSP90..JPP

 2
53165-52020

KSP90,ZSP90..JPP..5F

LH

 1
57013C - BRACKET SUB-ASSY, FRONT SIDE MEMBER, RH
57013-52010

KSP90,ZSP90..JPP..5F

 1
57013-52010

KSP90..JPP;ZSP90..JPP..6F

 1
57014A - BRACKET SUB-ASSY, FRONT SIDE MEMBER, LH
57014-52010

KSP90..JPP;ZSP90..JPP..6F

 1
57014-52010

KSP90,ZSP90..JPP..5F

 1
81481E - COVER, FOG LAMP, RH
81481-52150

KSP90..JPP

FRONT FOG LAMP-WITH

 1
81481-52110

KSP90..JPP

 1
81481-52330

KSP90..JPP

FRONT FOG & DRIVING LAMP-WITH

 1
81481-52320

KSP90..JPP

 1
81481E - COVER, FOG LAMP, RH
81481-52150

KSP90..JPP

FRONT FOG LAMP-WITH

 1
81481-52110

KSP90..JPP

 1
81481-52330

KSP90..JPP

FRONT FOG & DRIVING LAMP-WITH

 1
81481-52320

KSP90..JPP

 1
81482C - COVER, FOG LAMP, LH
81482-52110

KSP90..JPP

FRONT FOG LAMP-WITH

 1
81482-52100

KSP90..JPP

 1
81482-52260

KSP90..JPP

FRONT FOG & DRIVING LAMP-WITH

 1
81482-52250

KSP90..JPP

 1
81482C - COVER, FOG LAMP, LH
81482-52110

KSP90..JPP

FRONT FOG LAMP-WITH

 1
81482-52100

KSP90..JPP

 1
81482-52260

KSP90..JPP

FRONT FOG & DRIVING LAMP-WITH

 1
81482-52250

KSP90..JPP

 1
Common parts
90119-06767
90119-10382
90159-50311
90179-06127
90179-06169
90467-0707122
90467-10216
91551-A0616
91554-J1025
Linked diagrams
0901
5102
5301
5302
7501
7601
8102
