KSP90L-CHGRKW (2005)

Toyota Yaris (Frp)

Production Nov 2005 - Nov 2008
Engine 1KRFE
Transmission 5FS MTM
Displacement 2500cc
Power 168 HP (125 kW)

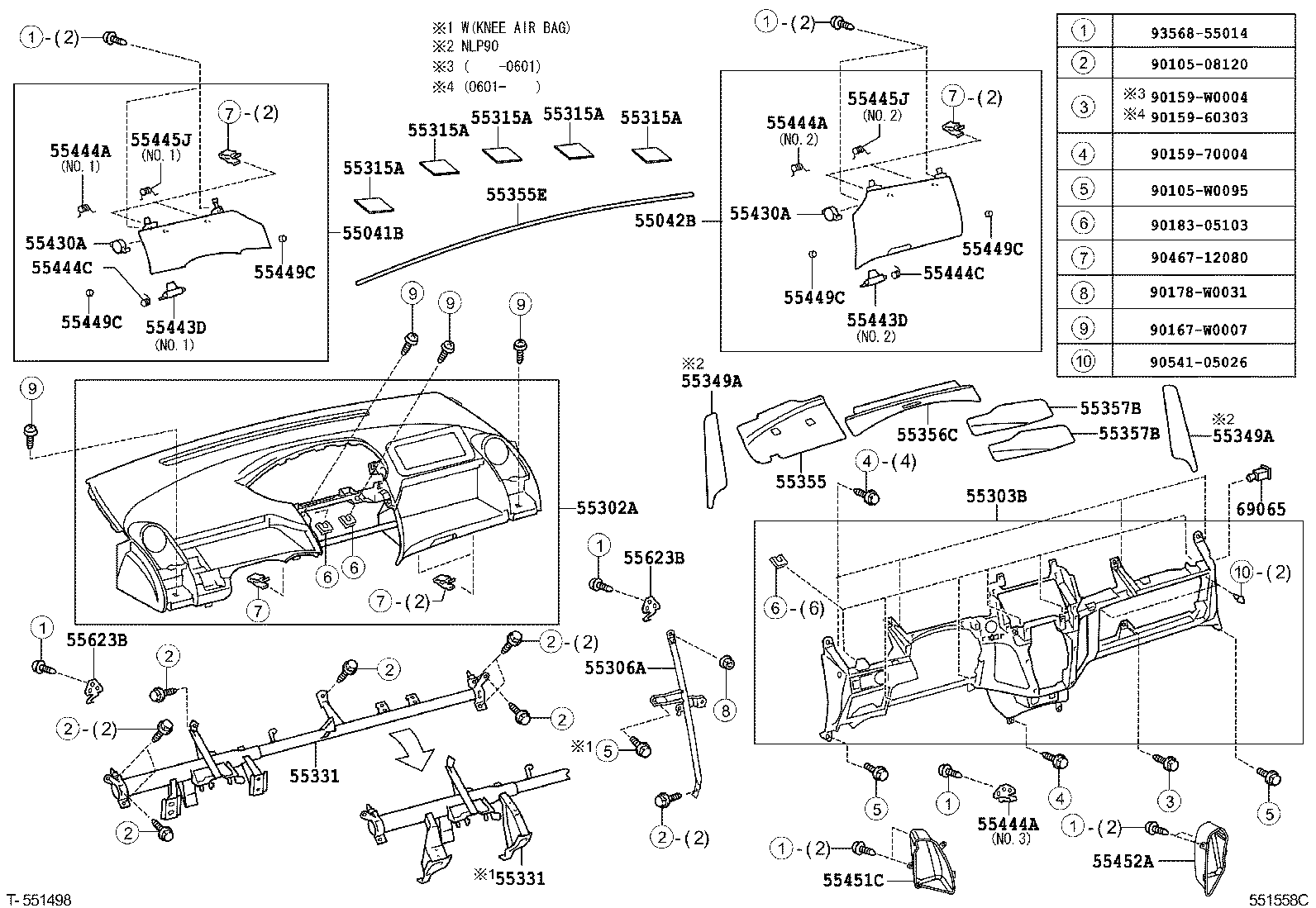

ILLUST NO. 1 OF 2(0511-0811)FRP..LHD

Click highlighted areas on diagram

diagram 55041B 55042B 55302A 55303B 55306A 55315A 55315A 55315A 55315A 55315A 55331 55331 55349A 55349A 55355 55355E 55356C 55357B 55357B 55430A 55430A 55443D 55443D 55444A 55444A 55444A 55444C 55444C 55445J 55445J 55449C 55449C 55449C 55449C 55451C 55452A 55623B 55623B 69065 9010508120 90105W0095 9015960303 9015970004 90159W0004 90167W0007 90178W0031 9018305103 9046712080 9054105026 9356855014
Part # Description Qty Price
55041B - DOOR SUB-ASSY, INSTRUMENT PANEL BOX, NO.1
55041-0D010B0

KSP90,NLP90,SCP90..FRP..LHD

DK.GRAY,TRIM1#

1
55042B - DOOR SUB-ASSY, INSTRUMENT PANEL BOX, NO.2
55042-0D010B0

KSP90,NLP90,SCP90..FRP..LHD

DK.GRAY,TRIM1#

1
55302A - PANEL SUB-ASSY, INSTRUMENT, UPPER
55302-0D010B0

KSP90,NLP90,SCP90..FRP..LHD

DK.GRAY,TRIM1#

1
55303B - PANEL SUB-ASSY, INSTRUMENT, LOWER
55303-0D060B0

KSP90,NLP90,SCP90..FRP..LHD

DK.GRAY,TRIM1#

1
55306A - BRACE SUB-ASSY, INSTRUMENT PANEL, NO.1
55306-0D070

KSP90,NLP90,SCP90..FRP..LHD..TRSTD

1
55306-0D080

KSP90,NLP90,SCP90..FRP..LHD..TRSTD

SRS AIR BAG-*DRP & SIDE & CURTAIN & KNEE

1
55315A - SPACER, INSTRUMENT PANEL, NO.1
55315-05050

KSP90,NLP90,SCP90..FRP

5
55315A - SPACER, INSTRUMENT PANEL, NO.1
55315-05050

KSP90,NLP90,SCP90..FRP

5
55315A - SPACER, INSTRUMENT PANEL, NO.1
55315-05050

KSP90,NLP90,SCP90..FRP

5
55315A - SPACER, INSTRUMENT PANEL, NO.1
55315-05050

KSP90,NLP90,SCP90..FRP

5
55315A - SPACER, INSTRUMENT PANEL, NO.1
55315-05050

KSP90,NLP90,SCP90..FRP

5
55331 - REINFORCEMENT, INSTRUMENT PANEL
55330-0D180

KSP90,NLP90,SCP90..FRP..LHD..TRSTD

SRS AIR BAG-*DRP & SIDE & CURTAIN & KNEE

1
55330-0D170

KSP90,NLP90,SCP90..FRP..LHD..TRSTD

1
55331 - REINFORCEMENT, INSTRUMENT PANEL
55330-0D180

KSP90,NLP90,SCP90..FRP..LHD..TRSTD

SRS AIR BAG-*DRP & SIDE & CURTAIN & KNEE

1
55330-0D170

KSP90,NLP90,SCP90..FRP..LHD..TRSTD

1
55355 - CUSHION, INSTRUMENT PANEL, NO.1
55355-0D040

KSP90,SCP90..FRP..TRSTD

GRADE PACKAGE-INSTRUMENT PANEL UNDER COVER=D & P SEAT

1
55355E - CUSHION, INSTRUMENT PANEL
55355-0D030

KSP90,NLP90,SCP90..FRP

1
55356C - CUSHION, INSTRUMENT PANEL, NO.2
55356-0D020

KSP90,SCP90..FRP..TRSTD

GRADE PACKAGE-INSTRUMENT PANEL UNDER COVER=D & P SEAT

1
55357B - CUSHION, INSTRUMENT PANEL, NO.3
55357-0D040

KSP90,SCP90..FRP..TRSTD

GRADE PACKAGE-INSTRUMENT PANEL UNDER COVER=D & P SEAT

2
55357B - CUSHION, INSTRUMENT PANEL, NO.3
55357-0D040

KSP90,SCP90..FRP..TRSTD

GRADE PACKAGE-INSTRUMENT PANEL UNDER COVER=D & P SEAT

2
55430A - DAMPER ASSY, INSTRUMENT CLUSTER FINISH PANEL
55430-52020

KSP90,NLP90,SCP90..FRP

2
55430A - DAMPER ASSY, INSTRUMENT CLUSTER FINISH PANEL
55430-52020

KSP90,NLP90,SCP90..FRP

2
55443D - KNOB, INSTRUMENT PANEL BOX DOOR
55443-0D030B0

KSP90,NLP90,SCP90..FRP..LHD

DK.GRAY,TRIM1#,NO.1

1
55443-0D050B0

KSP90,NLP90,SCP90..FRP..LHD

DK.GRAY,TRIM1#,NO.2

1
55443D - KNOB, INSTRUMENT PANEL BOX DOOR
55443-0D030B0

KSP90,NLP90,SCP90..FRP..LHD

DK.GRAY,TRIM1#,NO.1

1
55443-0D050B0

KSP90,NLP90,SCP90..FRP..LHD

DK.GRAY,TRIM1#,NO.2

1
55444A - SPRING, INSTRUMENT PANEL BOX
55444-0D120

KSP90,NLP90,SCP90..FRP

NO.1

1
55444-0D170

KSP90,NLP90,SCP90..FRP

NO.3

1
55444-0D130

KSP90,NLP90,SCP90..FRP

NO.2

1
55444A - SPRING, INSTRUMENT PANEL BOX
55444-0D120

KSP90,NLP90,SCP90..FRP

NO.1

1
55444-0D170

KSP90,NLP90,SCP90..FRP

NO.3

1
55444-0D130

KSP90,NLP90,SCP90..FRP

NO.2

1
55444A - SPRING, INSTRUMENT PANEL BOX
55444-0D120

KSP90,NLP90,SCP90..FRP

NO.1

1
55444-0D170

KSP90,NLP90,SCP90..FRP

NO.3

1
55444-0D130

KSP90,NLP90,SCP90..FRP

NO.2

1
55444C - SPRING, INSTRUMENT PANEL BOX
55478-0D010

KSP90,NLP90,SCP90..FRP..LHD

2
55444C - SPRING, INSTRUMENT PANEL BOX
55478-0D010

KSP90,NLP90,SCP90..FRP..LHD

2
55445J - SPRING, INSTRUMENT PANEL BOX
55445-0D070

KSP90,NLP90,SCP90..FRP

NO.1

1
55445-0D080

KSP90,NLP90,SCP90..FRP

NO.2

1
55445J - SPRING, INSTRUMENT PANEL BOX
55445-0D070

KSP90,NLP90,SCP90..FRP

NO.1

1
55445-0D080

KSP90,NLP90,SCP90..FRP

NO.2

1
55449C - CUSHION, INSTRUMENT PANEL FINISH PANEL, NO.2
55449-28020

KSP90,NLP90,SCP90..FRP

4
55449C - CUSHION, INSTRUMENT PANEL FINISH PANEL, NO.2
55449-28020

KSP90,NLP90,SCP90..FRP

4
55449C - CUSHION, INSTRUMENT PANEL FINISH PANEL, NO.2
55449-28020

KSP90,NLP90,SCP90..FRP

4
55449C - CUSHION, INSTRUMENT PANEL FINISH PANEL, NO.2
55449-28020

KSP90,NLP90,SCP90..FRP

4
55451C - BOX, INSTRUMENT PANEL, NO.1
55451-0D030B0

KSP90,NLP90,SCP90..FRP..LHD

DK.GRAY,TRIM1#

1
55452A - BOX, INSTRUMENT PANEL, NO.2
55452-0D030B0

KSP90,NLP90,SCP90..FRP..LHD

DK.GRAY,TRIM1#

1
55623B - SPRING, INSTRUMENT PANEL CUP HOLDER
55623-0D010

KSP90,NLP90,SCP90..FRP

2
55623B - SPRING, INSTRUMENT PANEL CUP HOLDER
55623-0D010

KSP90,NLP90,SCP90..FRP

2
69065 - CYLINDER SUB-ASSY, AIR BAG CUT OFF SW
69065-0D010

KSP90,NLP90,SCP90..FRP

1
Common parts
90105-08120
90105-W0095
90159-60303
90159-70004
90159-W0004
90167-W0007
90178-W0031
90183-05103
90467-12080
90541-05026
93568-55014

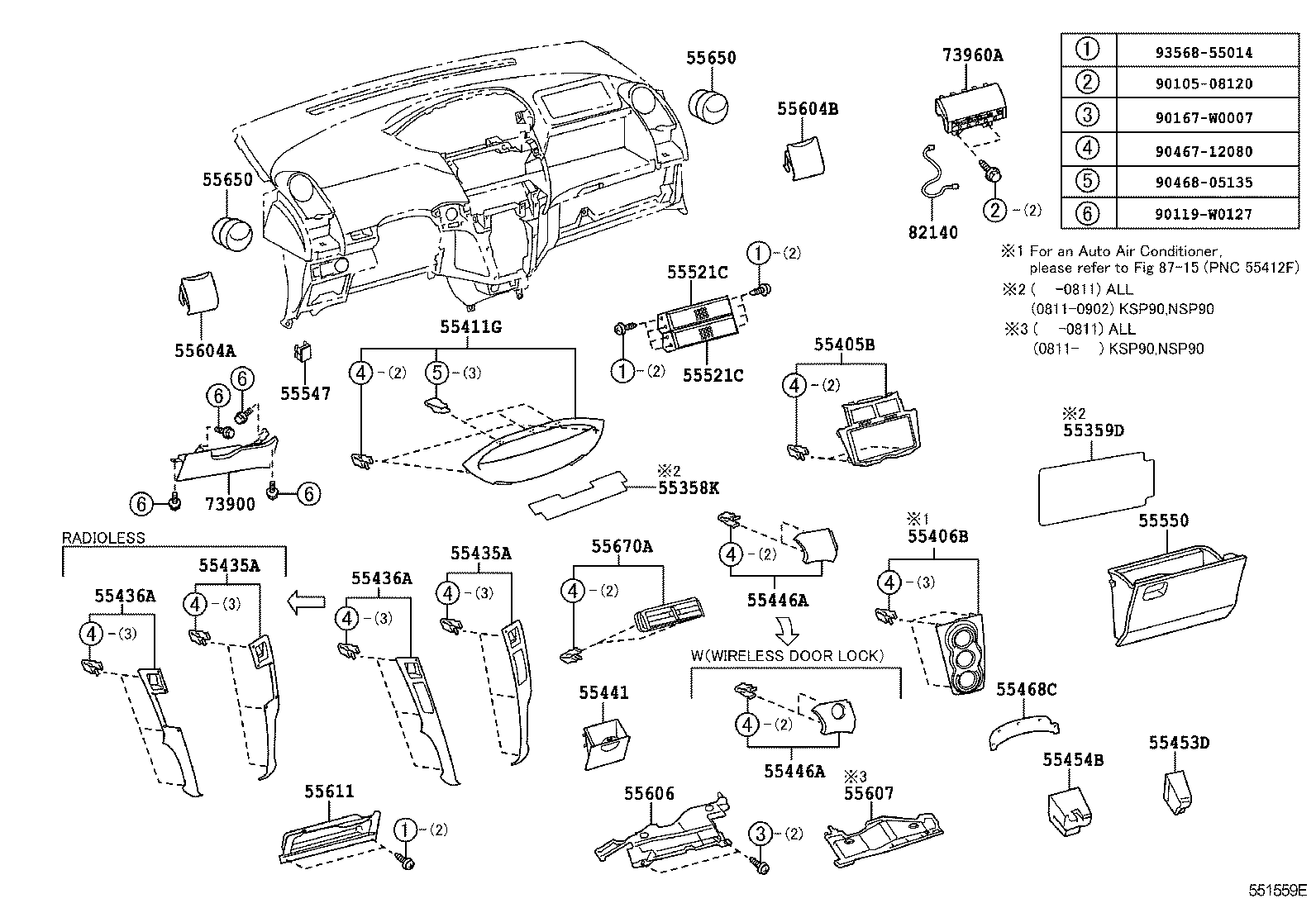

ILLUST NO. 2 OF 2(0511- )FRP..LHD

Click highlighted areas on diagram

diagram 55358K 55359D 55405B 55406B 55411G 55435A 55435A 55436A 55436A 55441 55446A 55446A 55453D 55454B 55468C 55521C 55521C 55547 55550 55604A 55604B 55606 55607 55611 55650 55650 55670A 73900 73960A 82140 9010508120 90119W0127 90167W0007 9046712080 9046805135 9356855014
Part # Description Qty Price
55358K - CUSHION, INSTRUMENT PANEL, NO.4
55358-0D050

KSP90,NLP90,SCP90..FRP

1
55359D - CUSHION, INSTRUMENT PANEL, NO.5
55359-0D050

KSP90,NLP90,SCP90..FRP

1
55405B - PANEL SUB-ASSY, INSTRUMENT CLUSTER FINISH, CENTER
55405-0D260B0

KSP90..FRP

AUDIO-RADIOLESS 4SPEAKER,LT.SILVER,TRIM1#

1
55406B - PANEL SUB-ASSY, INSTRUMENT CLUSTER FINISH, LOWER CENTER
55406-0D190B0

KSP90,NLP90,SCP90..FRP

LT.SILVER,TRIM1#

1
55411G - PANEL, INSTRUMENT CLUSTER FINISH, NO.1
55411-0D090B0

KSP90,NLP90,SCP90..FRP

DK.GRAY,TRIM1#

1
55435A - PANEL, INSTRUMENT PANEL FINISH, END RH
55435-0D010B0

KSP90..FRP

AUDIO-RADIOLESS 4SPEAKER,DK.GRAY,TRIM1#

1
55435-0D020B0

KSP90,NLP90,SCP90..FRP

DK.GRAY,TRIM1#

1
55435A - PANEL, INSTRUMENT PANEL FINISH, END RH
55435-0D010B0

KSP90..FRP

AUDIO-RADIOLESS 4SPEAKER,DK.GRAY,TRIM1#

1
55435-0D020B0

KSP90,NLP90,SCP90..FRP

DK.GRAY,TRIM1#

1
55436A - PANEL, INSTRUMENT PANEL FINISH, END LH
55436-0D010B0

KSP90..FRP

AUDIO-RADIOLESS 4SPEAKER,DK.GRAY,TRIM1#

1
55436-0D020B0

KSP90,NLP90,SCP90..FRP

DK.GRAY,TRIM1#

1
55436A - PANEL, INSTRUMENT PANEL FINISH, END LH
55436-0D010B0

KSP90..FRP

AUDIO-RADIOLESS 4SPEAKER,DK.GRAY,TRIM1#

1
55436-0D020B0

KSP90,NLP90,SCP90..FRP

DK.GRAY,TRIM1#

1
55441 - BOX, INSTRUMENT PANEL
55441-0D070B0

KSP90,NLP90,SCP90..FRP..LHD

DK.GRAY,TRIM1#

1
55446A - BASE, SWITCH HOLE, NO.1
55446-0D020B0

KSP90,NLP90,SCP90..FRP..LHD

DK.GRAY,TRIM1#

1
55446A - BASE, SWITCH HOLE, NO.1
55446-0D020B0

KSP90,NLP90,SCP90..FRP..LHD

DK.GRAY,TRIM1#

1
55453D - PAD, INSTRUMENT PANEL SAFETY, NO.1
55453-52050

KSP90,NLP90,SCP90..FRP..LHD..TRSTD

1
55454B - PAD, INSTRUMENT PANEL SAFETY, NO.2
55454-52040

KSP90,NLP90,SCP90..FRP..LHD..TRSTD

1
55468C - SEAL, INSTRUMENT CLUSTER FINISH PANEL, NO.1
55468-52010

KSP90,NLP90,SCP90..FRP

1
55521C - COVER, STEREO OPENING
55521-05030

KSP90..FRP

AUDIO-RADIOLESS 4SPEAKER

2
55521C - COVER, STEREO OPENING
55521-05030

KSP90..FRP

AUDIO-RADIOLESS 4SPEAKER

2
55547 - COVER, REMOTE CONTROL MIRROR HOLE
55547-28010B1

KSP90,NLP90,SCP90..FRP..LHD..TRSTD

OUTSIDE REAR VIEW MIRROR-MANUAL REMOTE CONTROL,DK.GRAY,TRIM1#

1
55550 - DOOR ASSY, GLOVE COMPARTMENT
55550-0D060B0

KSP90,NLP90,SCP90..FRP..LHD

DK.GRAY,TRIM1#

1
55604A - HOLDER SUB-ASSY, INSTRUMENT PANEL CUP
55618-52040B0

KSP90,NLP90,SCP90..FRP

DK.GRAY,TRIM1#,(J)

1
55618-0D011B0

KSP90,NLP90,SCP90..FRP

DK.GRAY,TRIM1#,(L)

1
55604B - HOLDER SUB-ASSY, INSTRUMENT PANEL CUP
55619-0D011B0

KSP90,NLP90,SCP90..FRP

DK.GRAY,TRIM1#,(L)

1
55619-52020B0

KSP90,NLP90,SCP90..FRP

DK.GRAY,TRIM1#,(J)

1
55606 - COVER SUB-ASSY, INSTRUMENT PANEL UNDER, NO.1
55606-0D010

KSP90,NLP90,SCP90..FRP..LHD

1
55607 - COVER SUB-ASSY, INSTRUMENT PANEL UNDER, NO.2
55607-0D010

KSP90,NLP90,SCP90..FRP..LHD..TRSTD

GRADE PACKAGE-INSTRUMENT PANEL UNDER COVER=D & P SEAT

1
55611 - TRAY, INSTRUMENT PANEL UNDER
55611-0D090B0

KSP90,NLP90,SCP90..FRP..LHD..TRSTD

DK.GRAY,TRIM1#

1
55650 - REGISTER ASSY, INSTRUMENT PANEL, NO.1
55650-0D070B0

KSP90,NLP90,SCP90..FRP

DK.GRAY,TRIM1#

2
55650 - REGISTER ASSY, INSTRUMENT PANEL, NO.1
55650-0D070B0

KSP90,NLP90,SCP90..FRP

DK.GRAY,TRIM1#

2
55670A - REGISTER ASSY, INSTRUMENT PANEL, CENTER
55670-0D010B0

KSP90,NLP90,SCP90..FRP

GRAY,TRIM1#

1
73900 - AIR BAG ASSY, INSTRUMENT PANEL, LOWER NO.1
73900-0D010B0

KSP90,NLP90,SCP90..FRP..LHD..TRSTD

SRS AIR BAG-*DRP & SIDE & CURTAIN & KNEE,DK.GRAY,TRIM1#

1
73960A - AIR BAG ASSY, INSTRUMENT PANEL PASSENGER W/O DOOR
73960-0D010

KSP90,NLP90,SCP90..FRP

1
82140 - WIRE ASSY, INSTRUMENT PANEL
82140-0D010

KSP90,NLP90,SCP90..FRP

1
Common parts
90105-08120
90119-W0127
90167-W0007
90467-12080
90468-05135
93568-55014
