NLP130R-CGFNXW (2011)

Toyota Yaris/Hybrid (Frp)

Production Jul 2011 - Jul 2014
Engine 1NDTV
Transmission 6F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(1107- )1NDTV

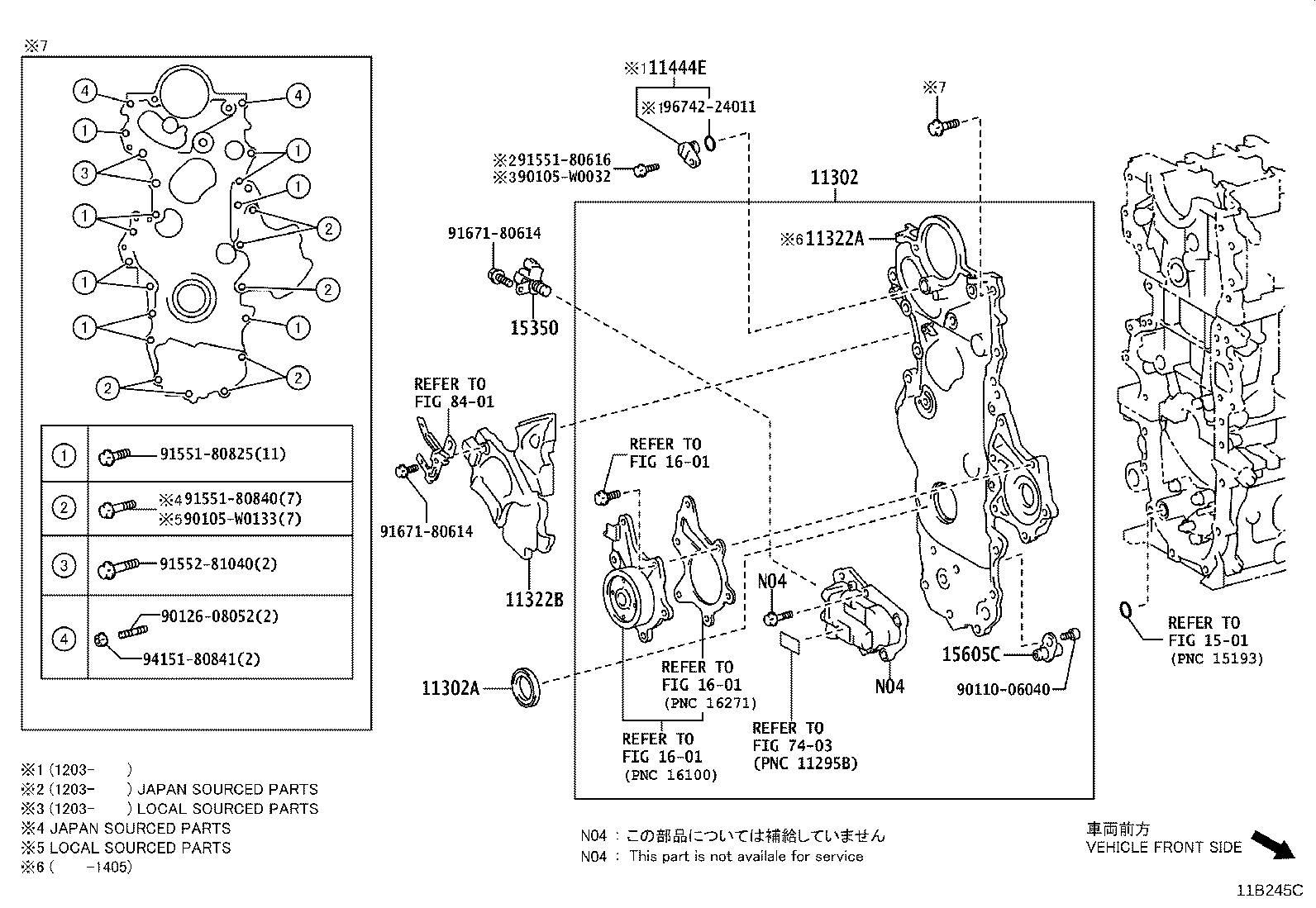

Click highlighted areas on diagram

W(DPF)

diagram 11302 11302A 11322A 11322B 11444E 1501 15350 15605C 1601 1601 1601 7403 8401 90105W0032 90105W0133 9011006040 9012608052 9155180616 9155180825 9155180840 9155281040 9167180614 9167180614 9415180841 9674224011
Part # Description Qty Price
11302 - COVER SUB-ASSY, TIMING CHAIN OR BELT
11310-33030

1NDTV..NLP130

1
11310-0N011

1NDTV..NLP130

1
11310-0N010

1NDTV..NLP130

1
11302A - SEAL, OIL(FOR TIMING CHAIN OR BELT COVER)
90311-40040

1NDTV..NLP130

1
90311-40033

1NDTV..NLP130

1
11322A - COVER, TIMING BELT, NO.1
11321-33040

1NDTV..NLP130

1
11321-0N010

1NDTV..NLP130

1
11322B - COVER, TIMING BELT, NO.2
11322-33040

1NDTV..NLP130

1
11444E - PLUG, HOLE
11444-33020

1NDTV..NLP130

1
15350 - VALVE ASSY, OIL PRESSURE SWITCHING
15350-33012

1NDTV..NLP130

1
15350-33010

1NDTV..NLP130

1
15605C - VALVE SUB-ASSY, OIL CHECK
15605-30040

1NDTV..NLP130

1
Common parts
90105-W0032
90105-W0133
90110-06040
90126-08052
91551-80616
91551-80825
91551-80840
91552-81040
91671-80614
94151-80841
96742-24011
Linked diagrams
1501
1601
7403
8401
