NSP131R-CHFSBW (2017)

Toyota Yaris/Hybrid(Frp)

Production Mar 2017 - Nov 2018
Engine 2NRFKE
Transmission 6F MTM
Displacement 2500cc
Power 168 HP (125 kW)

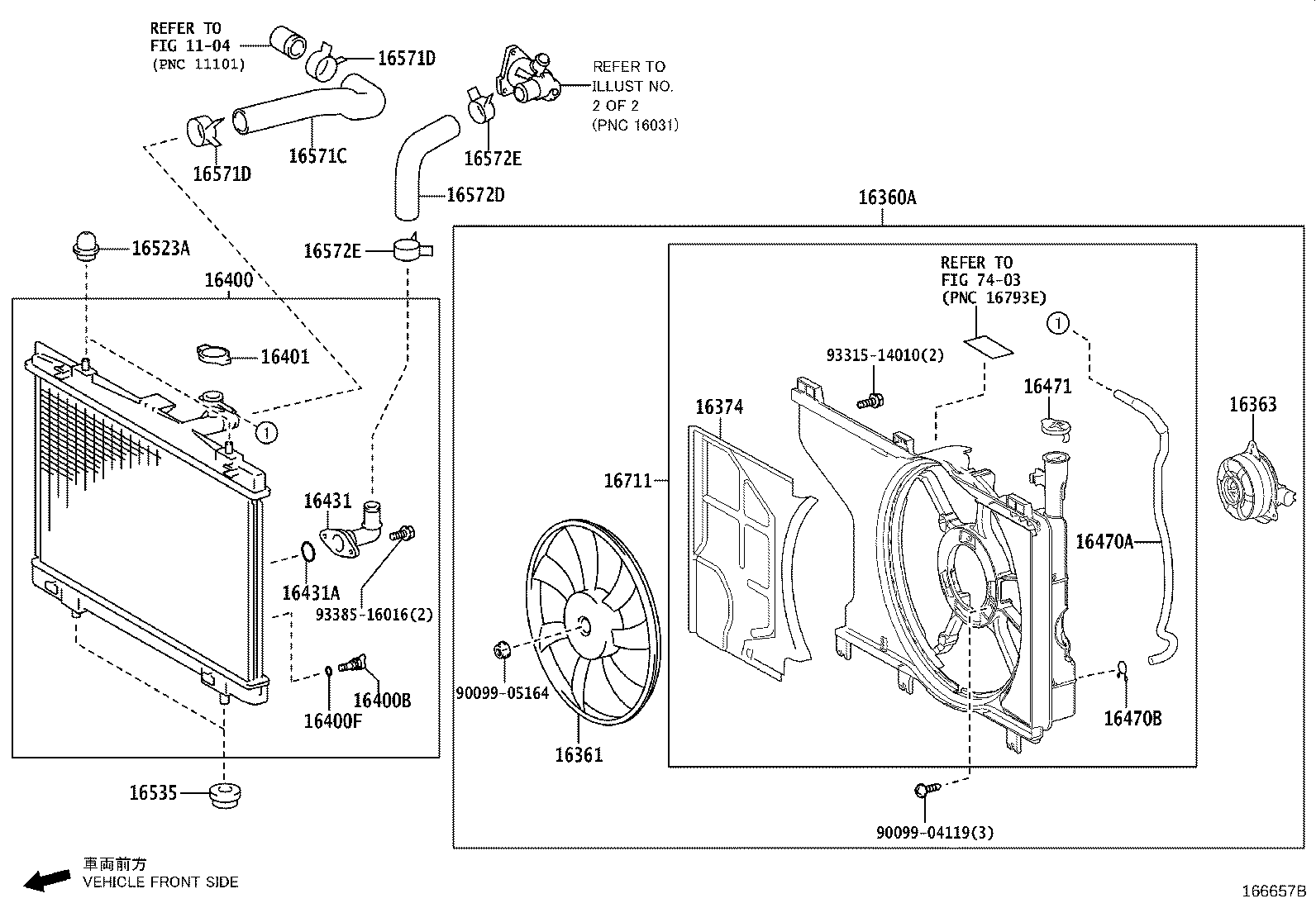

ILLUST NO. 1 OF 2(1703- )2NRFKE

Click highlighted areas on diagram

RADIATOR SIDE

diagram 1104 16360A 16361 16363 16374 16400 16400B 16400F 16401 16431 16431A 16470A 16470B 16471 16523A 16535 16571C 16571D 16571D 16572D 16572E 16572E 16711 7403 9009904119 9009905164 9331514010 9338516016
Part # Description Qty Price
Common parts
90099-04119
90099-05164
93315-14010
93385-16016
Linked diagrams
1104
7403

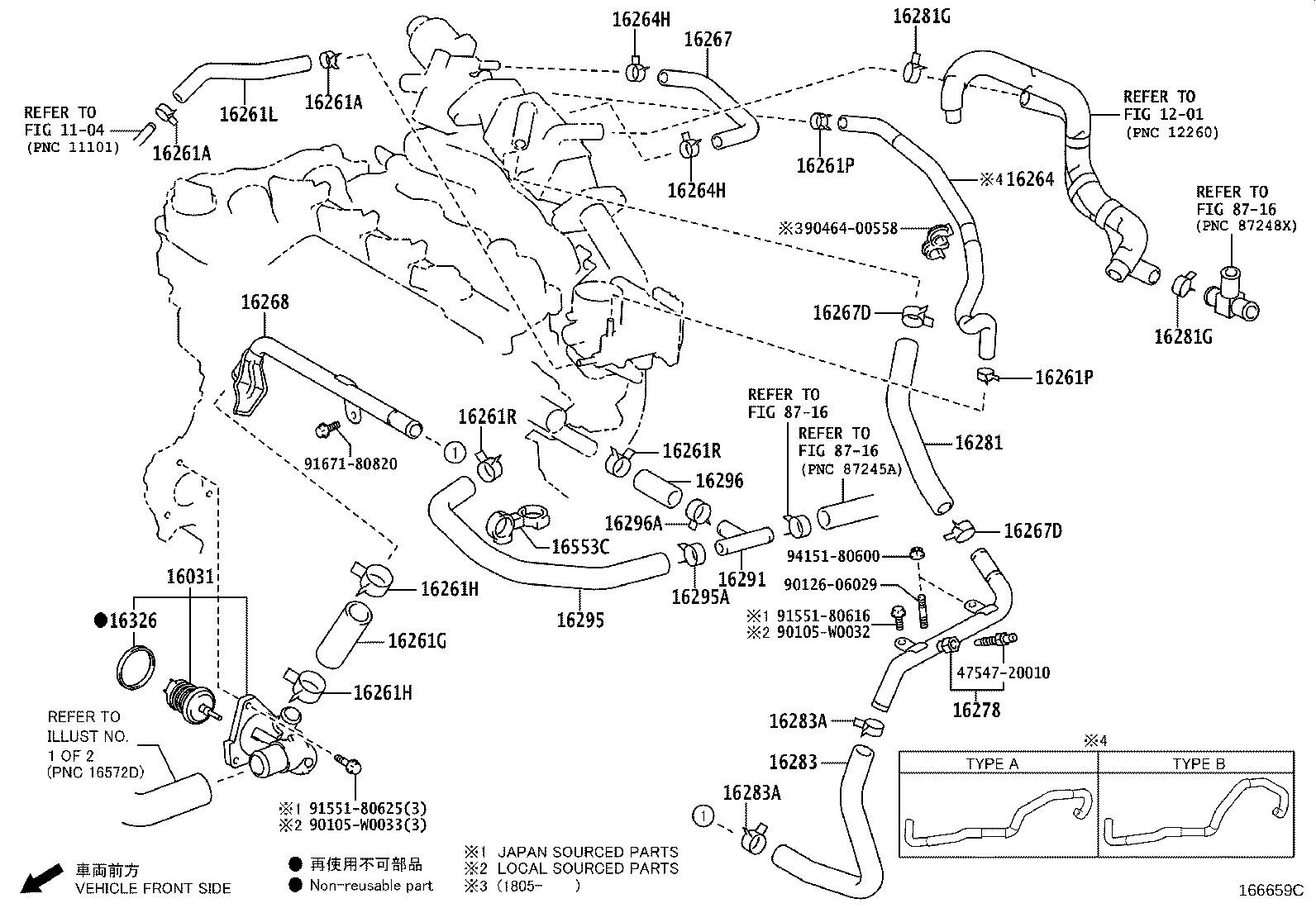

ILLUST NO. 2 OF 2(1703-1809)2NRFKE..6F ; (1809- )2NRFKE..6F..S

Click highlighted areas on diagram

ENGINE SIDE

diagram 1104 1201 16031 16261A 16261A 16261G 16261H 16261H 16261L 16261P 16261P 16261R 16261R 16264 16264H 16264H 16267 16267D 16267D 16268 16278 16281 16281G 16281G 16283 16283A 16283A 16291 16295 16295A 16296 16296A 16326 16553C 4754720010 8716 8716 8716 90105W0032 90105W0033 9012606029 9046400558 9155180616 9155180625 9167180820 9415180600
Part # Description Qty Price
16264 - HOSE, WATER BY-PASS, NO.2
16264-0Y180

2NRFKE..NSP131

TYPE A:REFER ILLUST.

1
16281G - CLIP(FOR WATER BY-PASS HOSE NO.5)
90466-21001

2NRFKE..NSP131..6F..(G,N,R)

(J)

2
90466-W0009

2NRFKE..NSP131..6F..(G,N,R)

(L)

2
16281G - CLIP(FOR WATER BY-PASS HOSE NO.5)
90466-21001

2NRFKE..NSP131..6F..(G,N,R)

(J)

2
90466-W0009

2NRFKE..NSP131..6F..(G,N,R)

(L)

2
Common parts
47547-20010
90105-W0032
90105-W0033
90126-06029
90464-00558
91551-80616
91551-80625
91671-80820
94151-80600
Linked diagrams
1104
1201
8716

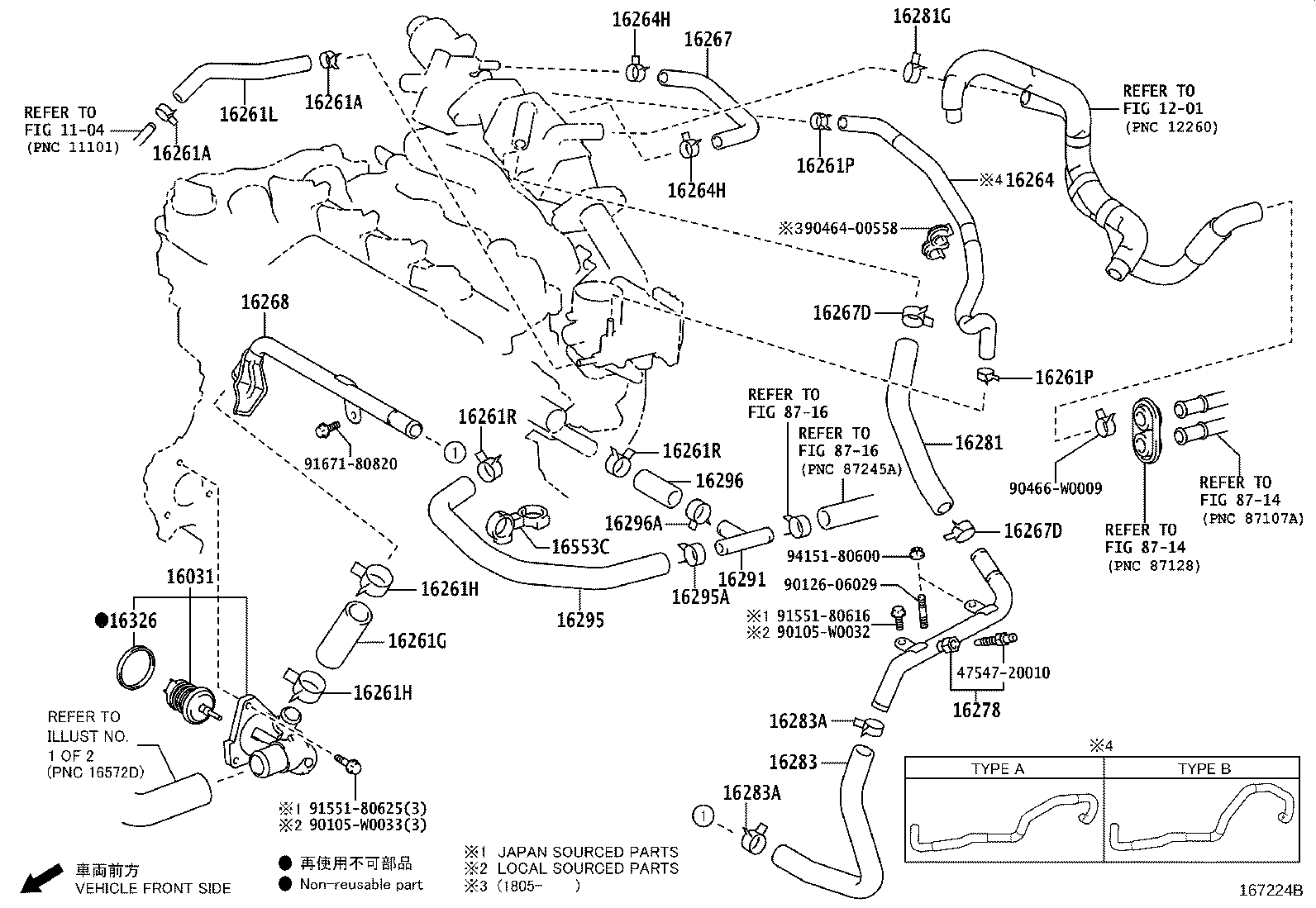

ILLUST NO. 2 OF 2(1809- )2NRFKE..6F..G,N,R

Click highlighted areas on diagram

ENGINE SIDE

diagram 1104 1201 16031 16261A 16261A 16261G 16261H 16261H 16261L 16261P 16261P 16261R 16261R 16264 16264H 16264H 16267 16267D 16267D 16268 16278 16281 16281G 16283 16283A 16283A 16291 16295 16295A 16296 16296A 16326 16553C 4754720010 8714 8714 8716 8716 90105W0032 90105W0033 9012606029 9046400558 90466W0009 9155180616 9155180625 9167180820 9415180600
Part # Description Qty Price
16264 - HOSE, WATER BY-PASS, NO.2
16264-0Y180

2NRFKE..NSP131

TYPE A:REFER ILLUST.

1
16281G - CLIP(FOR WATER BY-PASS HOSE NO.5)
90466-21001

2NRFKE..NSP131..6F..(G,N,R)

(J)

2
90466-W0009

2NRFKE..NSP131..6F..(G,N,R)

(L)

2
Common parts
47547-20010
90105-W0032
90105-W0033
90126-06029
90464-00558
90466-W0009
91551-80616
91551-80625
91671-80820
94151-80600
Linked diagrams
1104
1201
8714
8716
