KP36LV- (1969)

Toyota Toyota1000

Production Apr 1969 - Sep 1978
Engine 2K
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(6904- )LHD

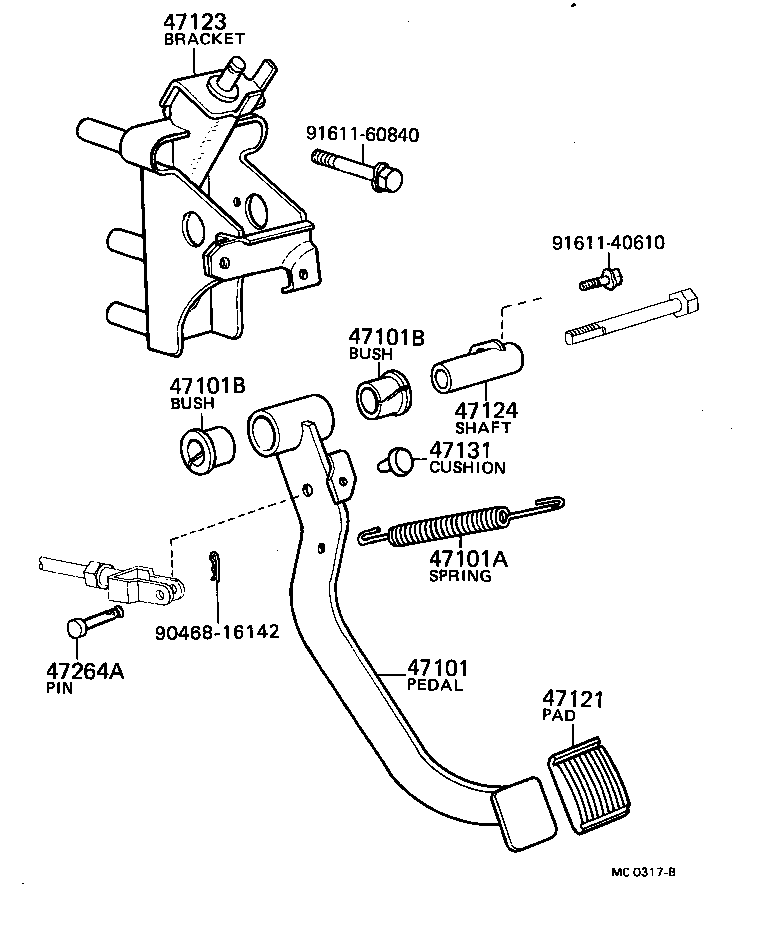

Click highlighted areas on diagram

diagram 47101 47101A 47101B 47101B 47121 47123 47124 47131 47264A 9046816142 9161140610 9161160840
Part # Description Qty Price
47101 - PEDAL SUB-ASSY, BRAKE
47101-10061

KP3#..LHD

1
47101-10100

KP30,36..(SED,V)..LHD

W/TANDEM M/C

1
47101-10060

KP3#..LHD

1
47101A - SPRING(FOR BRAKE PEDAL RETURN)
90506-12024

KP3#..LHD

WD=1.2,CW=30.5

1
90506-16373

KP3#

1
47101B - BUSH(FOR BRAKE PEDAL)
90386-20056

KP3#

2
47101B - BUSH(FOR BRAKE PEDAL)
90386-20056

KP3#

2
47121 - PAD, BRAKE PEDAL
31321-10020

KP3#

1
47123 - BRACKET, BRAKE PEDAL
31305-10060

KP30,36..(SED,V)..LHD

W/BOOSTER

1
31305-10020

KP3#..LHD

1
47124 - SHAFT, BRAKE PEDAL
31041-10020

KP30,36..(SED,V)..LHD

W/BOOSTER

1
31041-10010

KP3#

1
47131 - CUSHION(FOR STOP LAMP SWITCH)
90541-06008

KP3#

1
47264A - PIN(FOR PUSH ROD)
90240-08040

KP3#

1
90240-08128

KP3#

1
90240-08062

KP3#

1
Common parts
90468-16142
91611-40610
91611-60840

(7507-7809)

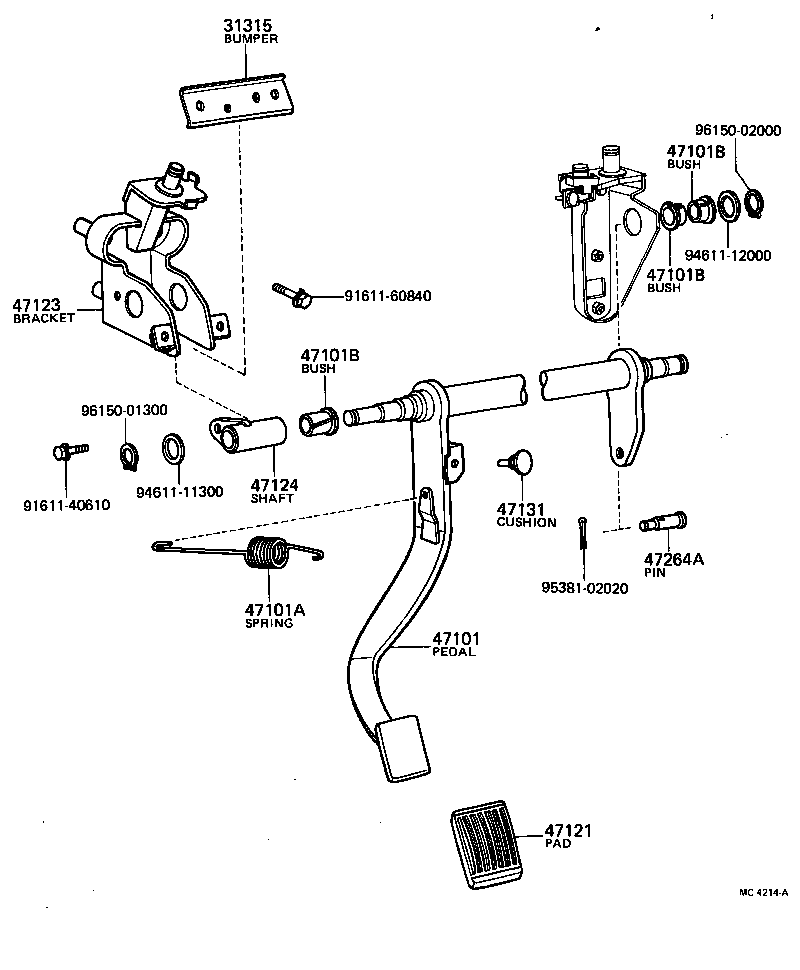

Click highlighted areas on diagram

diagram 31315 47101 47101A 47101B 47101B 47101B 47121 47123 47124 47131 47264A 9161140610 9161160840 9461111300 9461112000 9538102020 9615001300 9615002000
Part # Description Qty Price
31315 - BUMPER, PEDAL
31315-10030

KP30,36..(SED,V)..LHD

1
47101 - PEDAL SUB-ASSY, BRAKE
47101-10061

KP3#..LHD

1
47101-10100

KP30,36..(SED,V)..LHD

W/TANDEM M/C

1
47101-10060

KP3#..LHD

1
47101A - SPRING(FOR BRAKE PEDAL RETURN)
90506-12024

KP3#..LHD

WD=1.2,CW=30.5

1
90506-16373

KP3#

1
47101B - BUSH(FOR BRAKE PEDAL)
90386-20056

KP3#

2
47101B - BUSH(FOR BRAKE PEDAL)
90386-20056

KP3#

2
47101B - BUSH(FOR BRAKE PEDAL)
90386-20056

KP3#

2
47121 - PAD, BRAKE PEDAL
31321-10020

KP3#

1
47123 - BRACKET, BRAKE PEDAL
31305-10060

KP30,36..(SED,V)..LHD

W/BOOSTER

1
31305-10020

KP3#..LHD

1
47124 - SHAFT, BRAKE PEDAL
31041-10020

KP30,36..(SED,V)..LHD

W/BOOSTER

1
31041-10010

KP3#

1
47131 - CUSHION(FOR STOP LAMP SWITCH)
90541-06008

KP3#

1
47264A - PIN(FOR PUSH ROD)
90240-08040

KP3#

1
90240-08128

KP3#

1
90240-08062

KP3#

1
Common parts
91611-40610
91611-60840
94611-11300
94611-12000
95381-02020
96150-01300
96150-02000
