EL53L-AEPRKA (1994)

Toyota Tercel

Production Sep 1994 - Jul 1999
Engine 5EFE
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(9409- )

Click highlighted areas on diagram

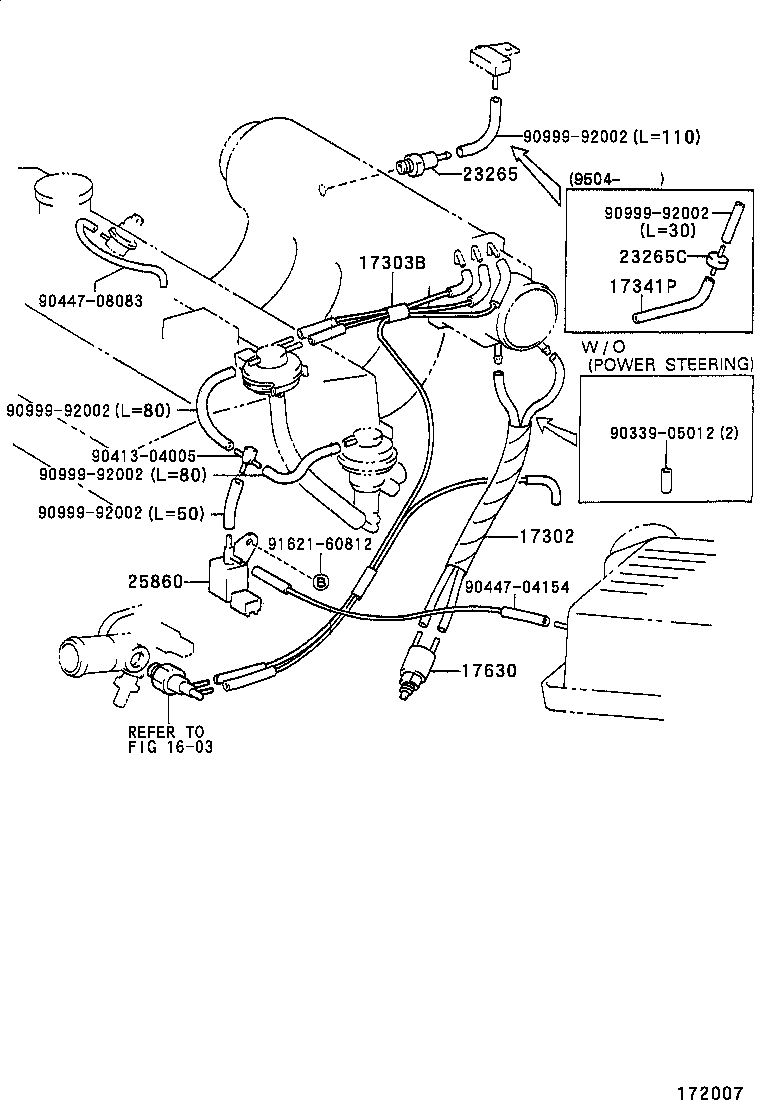

diagram
Part # Description Qty Price

(9603-9608)

Click highlighted areas on diagram

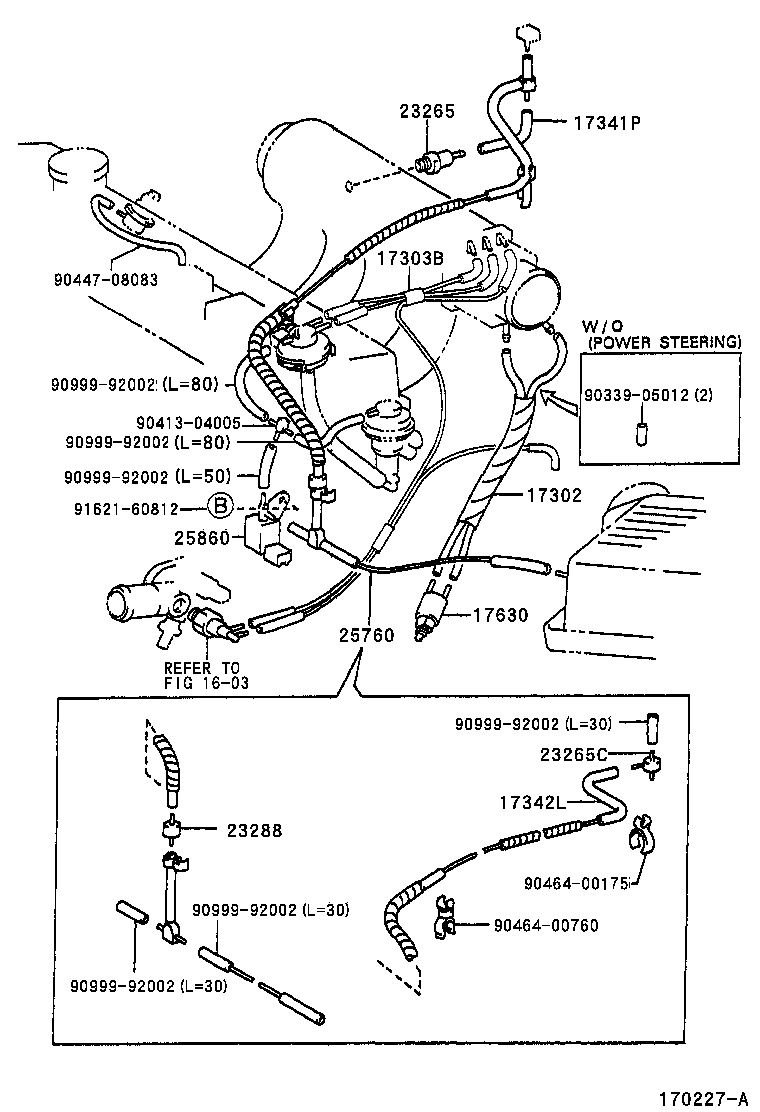

diagram 1603 17302 17303B 17341P 17342L 17630 23265 23265C 23288 25760 25860 9033905012 9041304005 9044708083 9046400175 9046400760 9099992002 9099992002 9099992002 9099992002 9099992002 9099992002 9162160812
Part # Description Qty Price
17302 - HOSE SUB-ASSY, AIR
17302-11090

5EFE..EL53

NO.2

 2
17302-11020

5EFE..EL53

 1
17302-11011

5EFE..EL53

NO.1

 1
17303B - PIPE SUB-ASSY, AIR, NO.1
17303-11820

5EFE..EL53

 1
17303-11861

5EFE..EL53

 1
17341P - HOSE, AIR
17341-11380

5EFE..EL53

 1
17342L - HOSE, AIR, NO.2
17342-11200

5EFE..EL53

 1
17342-11210

5EFE..EL53

 1
17630 - VALVE ASSY, AIR CONTROL
17630-11060

5EFE..EL53

 1
17630-11070

5EFE..EL53

 1
23265 - FILTER, GAS, NO.1
90917-11022

5EFE..EL53

 1
90917-11037

5EFE..EL53

 1
23265C - FILTER, GAS
90917-11040

5EFE..EL53

 1
90917-11030

5EFE..EL53

 1
23288 - JET, NO.1
90925-04004

5EFE..EL53

 1
25760 - HOSE ASSY, VACUUM TRANSMITTING
25760-11370

5EFE..EL53

 1
25860 - VALVE ASSY, VACUUM SWITCHING, NO.1
25860-11360

5EFE..EL53

 1
25860-11361

5EFE..EL53

 1
25860-11330

5EFE..EL53

 1
Common parts
90339-05012
90413-04005
90447-08083
90464-00175
90464-00760
90999-92002
91621-60812
Linked diagrams
1603

(9608-9808)

Click highlighted areas on diagram

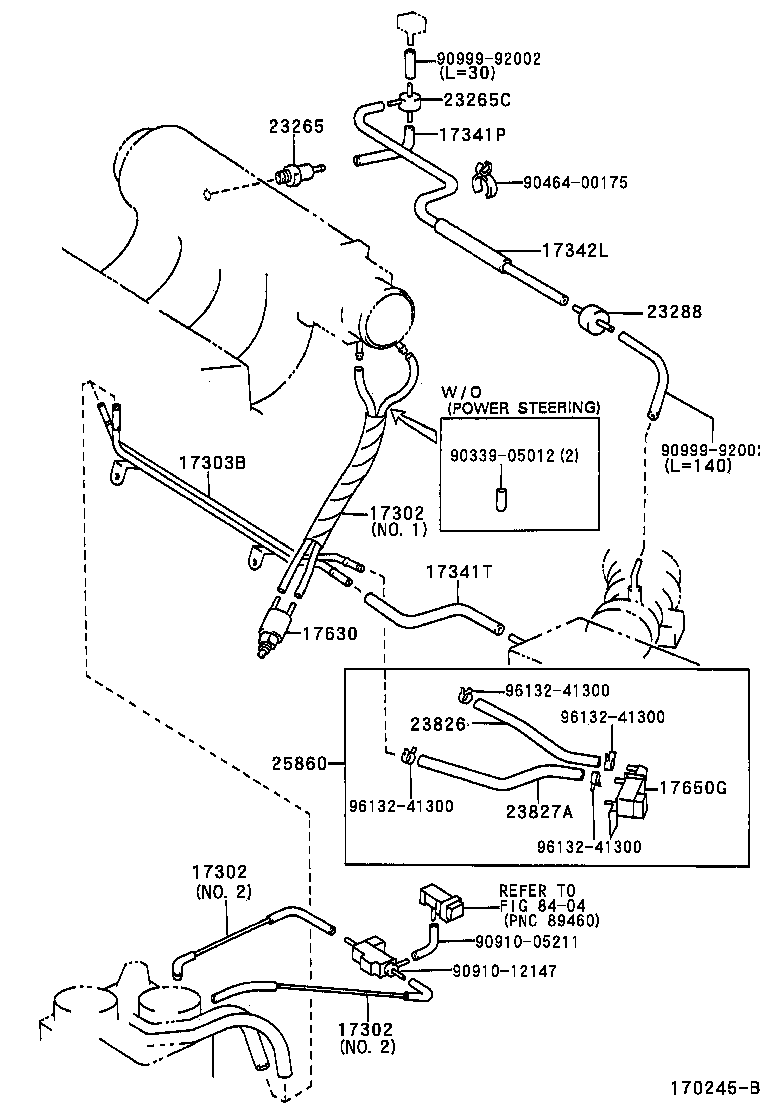

diagram 17302 17302 17302 17303B 17341P 17341T 17342L 17630 17650G 23265 23265C 23288 23826 23827A 25860 8404 9033905012 9046400175 9091005211 9091012147 9099992002 9099992002 9613241300 9613241300 9613241300 9613241300
Part # Description Qty Price
17302 - HOSE SUB-ASSY, AIR
17302-11090

5EFE..EL53

NO.2

 2
17302-11020

5EFE..EL53

 1
17302-11011

5EFE..EL53

NO.1

 1
17302 - HOSE SUB-ASSY, AIR
17302-11090

5EFE..EL53

NO.2

 2
17302-11020

5EFE..EL53

 1
17302-11011

5EFE..EL53

NO.1

 1
17302 - HOSE SUB-ASSY, AIR
17302-11090

5EFE..EL53

NO.2

 2
17302-11020

5EFE..EL53

 1
17302-11011

5EFE..EL53

NO.1

 1
17303B - PIPE SUB-ASSY, AIR, NO.1
17303-11820

5EFE..EL53

 1
17303-11861

5EFE..EL53

 1
17341P - HOSE, AIR
17341-11380

5EFE..EL53

 1
17341T - HOSE, AIR, NO.1
17341-11420

5EFE..EL53

 1
17342L - HOSE, AIR, NO.2
17342-11200

5EFE..EL53

 1
17342-11210

5EFE..EL53

 1
17630 - VALVE ASSY, AIR CONTROL
17630-11060

5EFE..EL53

 1
17630-11070

5EFE..EL53

 1
17650G - VALVE, DUTY VACUUM SWITCHING
90910-12178

5EFE..EL53

 1
23265 - FILTER, GAS, NO.1
90917-11022

5EFE..EL53

 1
90917-11037

5EFE..EL53

 1
23265C - FILTER, GAS
90917-11040

5EFE..EL53

 1
90917-11030

5EFE..EL53

 1
23288 - JET, NO.1
90925-04004

5EFE..EL53

 1
23826 - HOSE, FUEL VAPOR FEED, NO.1
23826-11010

5EFE..EL53

 1
23827A - HOSE, FUEL VAPOR FEED, NO.2
23827-11010

5EFE..EL53

 1
25860 - VALVE ASSY, VACUUM SWITCHING, NO.1
25860-11360

5EFE..EL53

 1
25860-11361

5EFE..EL53

 1
25860-11330

5EFE..EL53

 1
Common parts
90339-05012
90464-00175
90910-05211
90910-12147
90999-92002
96132-41300
Linked diagrams
8404

(9808- )

Click highlighted areas on diagram

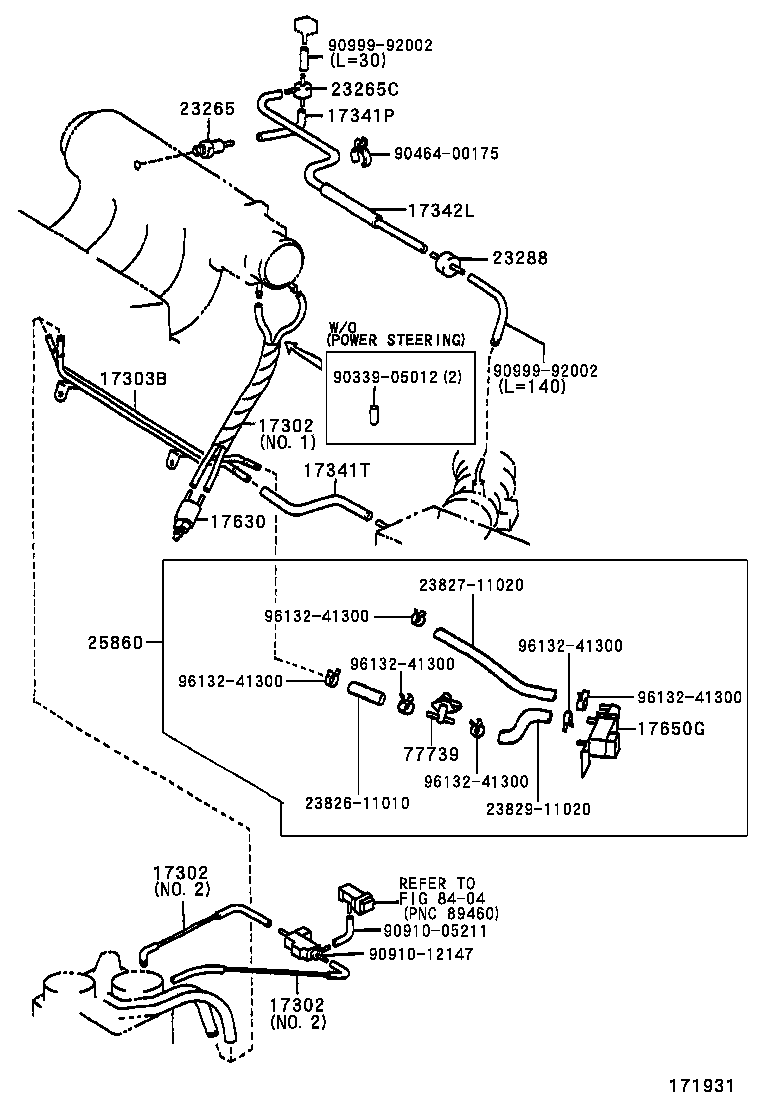

diagram 17302 17302 17302 17303B 17341P 17341T 17342L 17630 17650G 23265 23265C 23288 2382611010 2382711020 2382911020 25860 77739 8404 9033905012 9046400175 9091005211 9091012147 9099992002 9099992002 9613241300 9613241300 9613241300 9613241300 9613241300 9613241300
Part # Description Qty Price
17302 - HOSE SUB-ASSY, AIR
17302-11090

5EFE..EL53

NO.2

 2
17302-11020

5EFE..EL53

 1
17302-11011

5EFE..EL53

NO.1

 1
17302 - HOSE SUB-ASSY, AIR
17302-11090

5EFE..EL53

NO.2

 2
17302-11020

5EFE..EL53

 1
17302-11011

5EFE..EL53

NO.1

 1
17302 - HOSE SUB-ASSY, AIR
17302-11090

5EFE..EL53

NO.2

 2
17302-11020

5EFE..EL53

 1
17302-11011

5EFE..EL53

NO.1

 1
17303B - PIPE SUB-ASSY, AIR, NO.1
17303-11820

5EFE..EL53

 1
17303-11861

5EFE..EL53

 1
17341P - HOSE, AIR
17341-11380

5EFE..EL53

 1
17341T - HOSE, AIR, NO.1
17341-11420

5EFE..EL53

 1
17342L - HOSE, AIR, NO.2
17342-11200

5EFE..EL53

 1
17342-11210

5EFE..EL53

 1
17630 - VALVE ASSY, AIR CONTROL
17630-11060

5EFE..EL53

 1
17630-11070

5EFE..EL53

 1
17650G - VALVE, DUTY VACUUM SWITCHING
90910-12178

5EFE..EL53

 1
23265 - FILTER, GAS, NO.1
90917-11022

5EFE..EL53

 1
90917-11037

5EFE..EL53

 1
23265C - FILTER, GAS
90917-11040

5EFE..EL53

 1
90917-11030

5EFE..EL53

 1
23288 - JET, NO.1
90925-04004

5EFE..EL53

 1
25860 - VALVE ASSY, VACUUM SWITCHING, NO.1
25860-11360

5EFE..EL53

 1
25860-11361

5EFE..EL53

 1
25860-11330

5EFE..EL53

 1
77739 - VALVE, EVAP SERVICE PORT
77739-33010

EL53

 1
Common parts
23826-11010
23827-11020
23829-11020
90339-05012
90464-00175
90910-05211
90910-12147
90999-92002
96132-41300
Linked diagrams
8404

(9409-9603)

Click highlighted areas on diagram

diagram 1603 17302 17303B 17341P 17630 23265 23265C 25860 9033905012 9041304005 9044704154 9044708083 9099992002 9099992002 9099992002 9099992002 9099992002 9162160812
Part # Description Qty Price
17302 - HOSE SUB-ASSY, AIR
17302-11090

5EFE..EL53

NO.2

 2
17302-11020

5EFE..EL53

 1
17302-11011

5EFE..EL53

NO.1

 1
17303B - PIPE SUB-ASSY, AIR, NO.1
17303-11820

5EFE..EL53

 1
17303-11861

5EFE..EL53

 1
17341P - HOSE, AIR
17341-11380

5EFE..EL53

 1
17630 - VALVE ASSY, AIR CONTROL
17630-11060

5EFE..EL53

 1
17630-11070

5EFE..EL53

 1
23265 - FILTER, GAS, NO.1
90917-11022

5EFE..EL53

 1
90917-11037

5EFE..EL53

 1
23265C - FILTER, GAS
90917-11040

5EFE..EL53

 1
90917-11030

5EFE..EL53

 1
25860 - VALVE ASSY, VACUUM SWITCHING, NO.1
25860-11360

5EFE..EL53

 1
25860-11361

5EFE..EL53

 1
25860-11330

5EFE..EL53

 1
Common parts
90339-05012
90413-04005
90447-04154
90447-08083
90999-92002
91621-60812
Linked diagrams
1603
