AXAH52R-ANXMB (2019)

Toyota Rav4 (Jpp)

Production Jan 2019 - Jul 2020
Engine A25AFXS
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

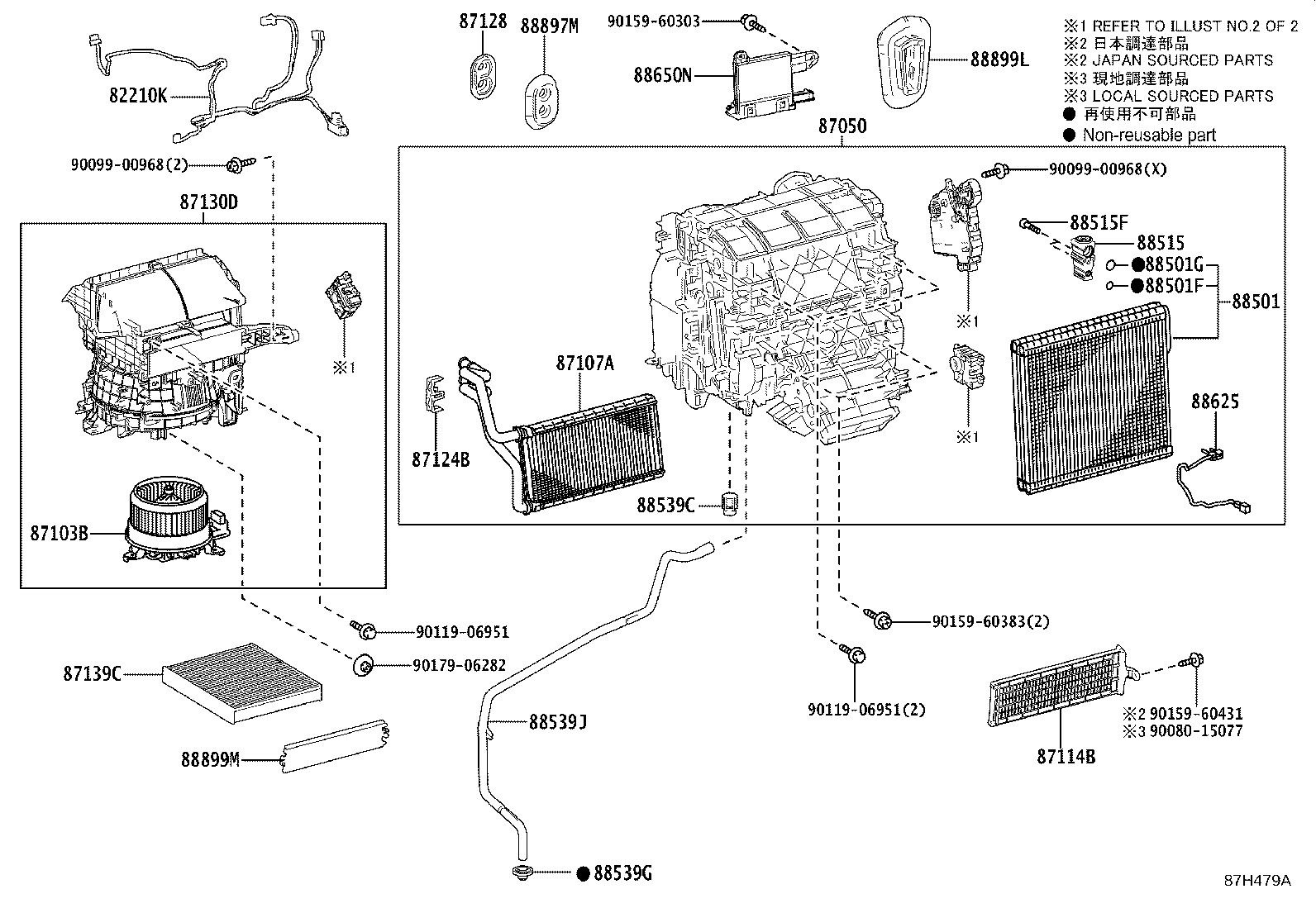

ILLUST NO. 1 OF 2(1811-2007)6F..G..SA ; (1811-2007)MXAA54..RHD..M,V ; (1811-2007)AXAA52,AXAH5#,AXAL5

Click highlighted areas on diagram

AUTO AIR CONDITIONER

diagram 82210K 87050 87103B 87107A 87114B 87124B 87128 87130D 87139C 88501 88501F 88501G 88515 88515F 88539C 88539G 88539J 88625 88650N 88897M 88899L 88899M 9008015077 9009900968 9009900968 9011906951 9011906951 9015960303 9015960383 9015960431 9017906282
Part # Description Qty Price
82210K - HARNESS ASSY, AIR CONDITIONER
82212-42060

MXAA52..RHD;AXAA5#,AXAH5#,AXAL5#,MXAA54..RHD..(ARL,GEN,SA)

 1
82212-42060

MXAA52..RHD;AXAA5#,AXAH5#,AXAL5#,MXAA54..RHD..(ARL,GEN,SA)

 1
87050 - RADIATOR ASSY, AIR CONDITIONER
87050-42A10

AXAH5#,AXAL5#..RHD..(ARL,GEN)

 1
87050-42A10

AXAH5#,AXAL5#..RHD..(ARL,GEN)

 1
87103B - MOTOR SUB-ASSY, BLOWER W/FAN
87103-58060

MXAA52..RHD..(G,X);MXAA52..RHD..CVT..M;AXAA5#,AXAH5#,AXAL5#,MXAA54..RHD..(ARL,GEN,SA)

 1
87103-58060

MXAA52..RHD..(G,X);MXAA52..RHD..CVT..M;AXAA5#,AXAH5#,AXAL5#,MXAA54..RHD..(ARL,GEN,SA)

 1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-33140

AXAA5#,AXAH5#,AXAL5#,MXAA5#..RHD

 1
87107-33140

AXAA5#,AXAH5#,AXAL5#,MXAA5#..RHD

 1
87114B - COVER, HEATER
87114-58050

AXAA5#,AXAH5#,AXAL5#,MXAA5#

 1
87114-58050

AXAA5#,AXAH5#,AXAL5#,MXAA5#

 1
87124B - CLAMP, HEATER
87124-33070

AXAA5#,AXAH5#,AXAL5#,MXAA5#

 1
87124-33070

AXAA5#,AXAH5#,AXAL5#,MXAA5#

 1
87128 - GROMMET, HEATER
87128-28010

AXAA5#,AXAH5#,AXAL5#,MXAA5#

 1
87128-28010

AXAA5#,AXAH5#,AXAL5#,MXAA5#

 1
87130D - BLOWER ASSY
87130-33290

MXAA52..RHD..(G,X);MXAA52..RHD..CVT..M;AXAA5#,AXAH5#,AXAL5#,MXAA54..RHD..(ARL,GEN,SA)

 1
87130-33290

MXAA52..RHD..(G,X);MXAA52..RHD..CVT..M;AXAA5#,AXAH5#,AXAL5#,MXAA54..RHD..(ARL,GEN,SA)

 1
87139C - FILTER, CLEAN AIR
87139-28020

AXAA5#,AXAH5#,AXAL5#,MXAA5#

POLLEN FILTER

 1
87139-28020

AXAA5#,AXAH5#,AXAL5#,MXAA5#

POLLEN FILTER

 1
87139-58010

AXAA5#,AXAH5#,AXAL5#,MXAA5#

DEODORANT FILTER

 1
87139-58010

AXAA5#,AXAH5#,AXAL5#,MXAA5#

DEODORANT FILTER

 1
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-33350

AXAH5#,AXAL5#..ARL,GCC,GEN,RUS

 1
88501-33350

AXAH5#,AXAL5#..ARL,GCC,GEN,RUS

 1
88501F - O-RING, COOLER EVAPORATOR NO.1(DISCHARGE)
90099-14120

AXAA5#,AXAH5#,AXAL5#,MXAA5#

ID=10.8,OD=15.6

 1
90099-14120

AXAA5#,AXAH5#,AXAL5#,MXAA5#

ID=10.8,OD=15.6

 1
88501G - O-RING, COOLER EVAPORATOR NO.1(SUCTION)
90099-14121

AXAA5#,AXAH5#,AXAL5#,MXAA5#

ID=13.4,OD=18.2

 1
90099-14121

AXAA5#,AXAH5#,AXAL5#,MXAA5#

ID=13.4,OD=18.2

 1
88515 - VALVE, COOLER EXPANSION
88515-48110

MXAA54;MXAA52..LHD..EUR;AXAA5#,AXAH5#,AXAL5#,MXAA52..ARL,GCC,GEN,RUS,SA

 1
88515-48110

MXAA54;MXAA52..LHD..EUR;AXAA5#,AXAH5#,AXAL5#,MXAA52..ARL,GCC,GEN,RUS,SA

 1
88515F - BOLT(FOR COOLER EXPANSION VALVE)
90099-04542

AXAA5#,AXAH5#,AXAL5#,MXAA5#

 2
90099-04542

AXAA5#,AXAH5#,AXAL5#,MXAA5#

 2
88539C - HOSE, COOLER UNIT DRAIN, NO.2
88899-10110

AXAA54..EUR;MXAA52..RHD..EUR;AXAA5#,MXAA5#..LHD..X;AXAH5#,AXAL5#..RHD..(ARL,GEN)

 1
88899-10110

AXAA54..EUR;MXAA52..RHD..EUR;AXAA5#,MXAA5#..LHD..X;AXAH5#,AXAL5#..RHD..(ARL,GEN)

 1
88539G - GROMMET (FOR COOLER UNIT DRAIN HOSE)
88888-47010

AXAA5#,AXAH5#,AXAL5#,MXAA5#

 1
88888-47010

AXAA5#,AXAH5#,AXAL5#,MXAA5#

 1
88539J - HOSE, DRAIN COOLER
88539-42080

AXAA5#,AXAH5#,AXAL5#,MXAA5#..RHD

 1
88539-42080

AXAA5#,AXAH5#,AXAL5#,MXAA5#..RHD

 1
88625 - THERMISTOR, COOLER, NO.1
88620-28050

MXAA54;MXAA52..LHD..EUR;AXAA5#,AXAH5#,AXAL5#,MXAA52..ARL,GCC,GEN,RUS,SA

 1
88620-28050

MXAA54;MXAA52..LHD..EUR;AXAA5#,AXAH5#,AXAL5#,MXAA52..ARL,GCC,GEN,RUS,SA

 1
88650N - AMPLIFIER ASSY, AIR CONDITIONER
88650-42810

AXAA54..V..GCC;MXAA54..RHD..(M,X);AXAH54..ARL,EUR,RUS;MXAA54..G..(EUR,GEN);MXAA54..LHD..(M,V,X)..(EUR,GCC,GEN);AXAA5#,AXAH5#,MXAA52..LHD..(G,V)..GEN;AXAA5#,AXAH5#,MXAA52..(M,X)..(GCC,GEN);AXAA54,AXAH52,MXAA52..(G,M,X)..(ARL,EUR,SA)

 1
88650-42810

AXAA54..V..GCC;MXAA54..RHD..(M,X);AXAH54..ARL,EUR,RUS;MXAA54..G..(EUR,GEN);MXAA54..LHD..(M,V,X)..(EUR,GCC,GEN);AXAA5#,AXAH5#,MXAA52..LHD..(G,V)..GEN;AXAA5#,AXAH5#,MXAA52..(M,X)..(GCC,GEN);AXAA54,AXAH52,MXAA52..(G,M,X)..(ARL,EUR,SA)

 1
88650-42820

AXAA5#,AXAH54,MXAA54..G..GCC;AXAA5#,AXAH5#,MXAA52..RHD..G..GEN

 1
88650-42820

AXAA5#,AXAH54,MXAA54..G..GCC;AXAA5#,AXAH5#,MXAA52..RHD..G..GEN

 1
88650-42821

AXAA5#,AXAH54,MXAA54..G..GCC;AXAA5#,AXAH5#,MXAA52..RHD..G..GEN

 1
88650-42821

AXAA5#,AXAH54,MXAA54..G..GCC;AXAA5#,AXAH5#,MXAA52..RHD..G..GEN

 1
88650-42811

AXAA54..V..GCC;MXAA54..RHD..(M,X);MXAA54..G..(EUR,GEN);MXAA54..LHD..(M,V,X)..(EUR,GCC,GEN);AXAA5#,AXAH5#,MXAA52..LHD..(G,V)..GEN;AXAA5#,AXAH5#,MXAA52..(M,X)..(GCC,GEN);AXAA54,AXAH5#,AXAL5#,MXAA52..(G,M,X)..(ARL,EUR,SA)

 1
88650-42811

AXAA54..V..GCC;MXAA54..RHD..(M,X);MXAA54..G..(EUR,GEN);MXAA54..LHD..(M,V,X)..(EUR,GCC,GEN);AXAA5#,AXAH5#,MXAA52..LHD..(G,V)..GEN;AXAA5#,AXAH5#,MXAA52..(M,X)..(GCC,GEN);AXAA54,AXAH5#,AXAL5#,MXAA52..(G,M,X)..(ARL,EUR,SA)

 1
88897M - GROMMET (FOR HEATER PIPE)
87128-33020

AXAA5#,AXAH5#,AXAL5#,MXAA5#

 1
87128-33020

AXAA5#,AXAH5#,AXAL5#,MXAA5#

 1
88899L - PARTS, COOLING UNIT
88899-33080

MXAA54;MXAA52..LHD..EUR;AXAA5#,AXAH5#,AXAL5#,MXAA52..ARL,GCC,GEN,RUS,SA

 1
88899-33080

MXAA54;MXAA52..LHD..EUR;AXAA5#,AXAH5#,AXAL5#,MXAA52..ARL,GCC,GEN,RUS,SA

 1
88899M - PLATE, COVER(FOR AIR FILTER)
88899-47120

AXAA5#,AXAH5#,AXAL5#,MXAA5#

 1
88899-47120

AXAA5#,AXAH5#,AXAL5#,MXAA5#

 1
Common parts
90080-15077
90099-00968
90119-06951
90159-60303
90159-60383
90159-60431
90179-06282

ILLUST NO. 2 OF 2(1811-2007)6F..G..SA ; (1811-2007)MXAA54..RHD..M,V ; (1811-2007)AXAA52,AXAH5#,AXAL5

Click highlighted areas on diagram

AUTO AIR CONDITIONER

diagram 87050C 87050D 87130K
Part # Description Qty Price
87050C - DAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.1
87106-42240

MXAA52..6F..G..SA;MXAA54..RHD..(M,V);AXAA52,AXAH5#,AXAL5#..RHD..(ARL,GEN);AXAA54,MXAA52..RHD..(ATM,CVT)..(G,M,V)

 1
87106-42240

MXAA52..6F..G..SA;MXAA54..RHD..(M,V);AXAA52,AXAH5#,AXAL5#..RHD..(ARL,GEN);AXAA54,MXAA52..RHD..(ATM,CVT)..(G,M,V)

 1
87050D - DAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.2
87106-33340

AXAA5#,AXAH5#,AXAL5#,MXAA5#..RHD

 1
87106-33340

AXAA5#,AXAH5#,AXAL5#,MXAA5#..RHD

 1
87130K - DAMPER SERVO SUB-ASSY, BLOWER, NO.1
87106-33330

MXAA52..RHD..(G,X);MXAA52..RHD..CVT..M;AXAA5#,AXAH5#,AXAL5#,MXAA54..RHD..(ARL,GEN,SA)

 1
87106-33330

MXAA52..RHD..(G,X);MXAA52..RHD..CVT..M;AXAA5#,AXAH5#,AXAL5#,MXAA54..RHD..(ARL,GEN,SA)

 1
