ZSA44L-ANFXPW (2015)

Toyota Rav4

Production Oct 2015 - Oct 2018
Engine 3ZRFAE
Transmission 6F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(1212- )

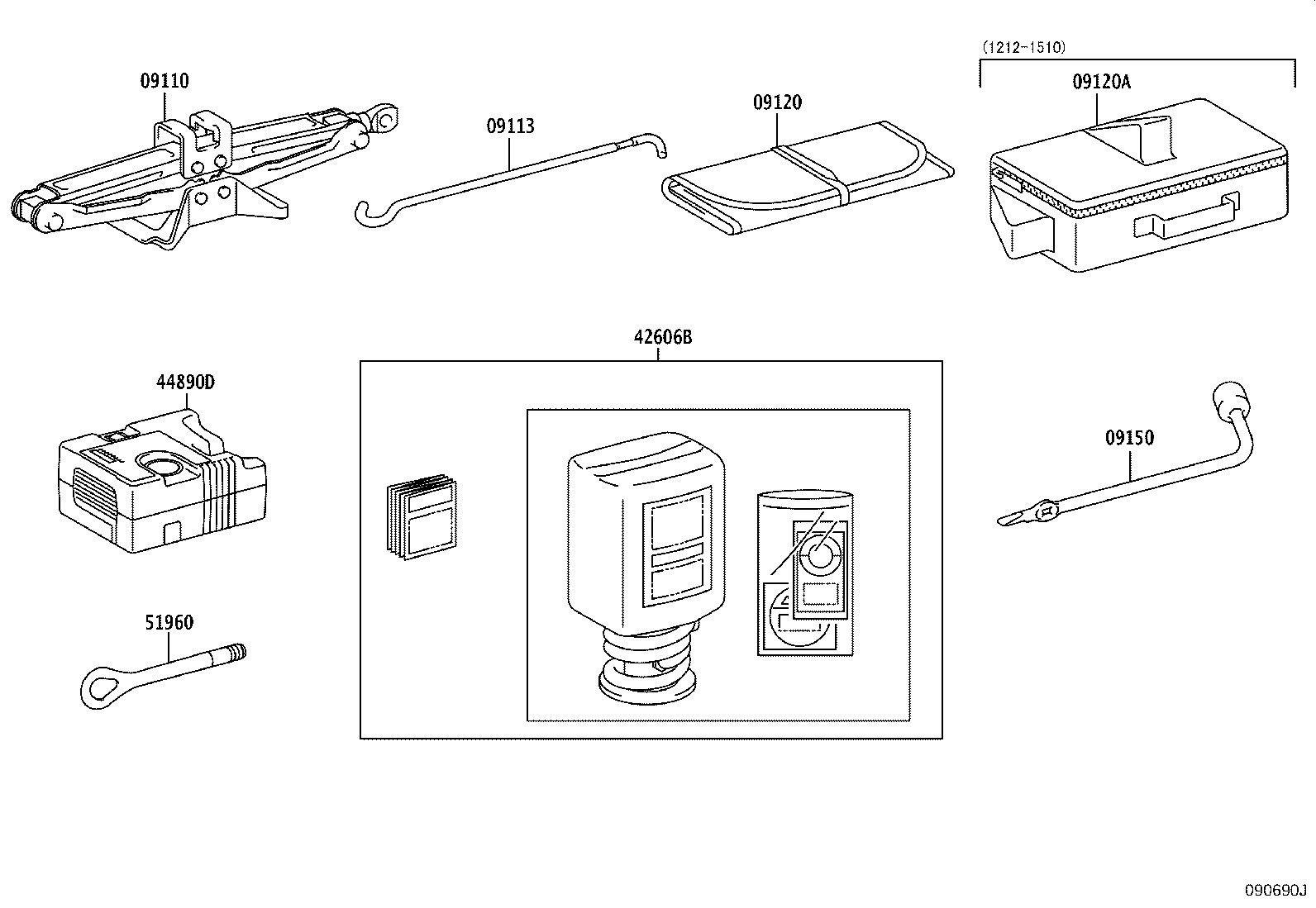

Click highlighted areas on diagram

diagram 09110 09113 09120 09120A 09150 42606B 44890D 51960
Part # Description Qty Price
09110 - JACK ASSY
09111-0W140

WWA42,ZSA44..EUR

JACK-WITH(EXCEPT FOR HYBRID VEHICLE)

1
09111-0W140

ALA4#,ZSA44..DCRE,DCRL,HTWVM

JACK-WITHOUT

1
09111-0R030

WWA42,ZSA44..EUR

JACK-WITH(EXCEPT FOR HYBRID VEHICLE)

1
09111-0W140

ALA4#,ZSA44

1
09113 - HANDLE, JACK
09113-42030

ALA4#,ZSA44

1
09113-42030

ALA40..LHD..(M,X);ALA49,ZSA44..LHD..(DCRE,DCRL,HTWVM)

JACK-WITHOUT&GERMANY SPEC

1
09113-42030

ALA40..LHD..(M,X);ALA49,ZSA44..LHD..(DCRE,DCRL,HTWVM)

JACK-WITHOUT&FRENCH SPEC

1
09113-42030

ALA4#,ZSA44..DCRE,DCRL,HTWVM

JACK-WITHOUT

1
09113-42030

ALA40..LHD..(M,X);ALA49,ZSA44..LHD..(DCRE,DCRL,HTWVM)

JACK-WITHOUT&NORWAY SPEC

1
09113-42030

ALA49,ZSA44..LHD..(DCRL,HTWVM)

JACK-WITHOUT&RUSSIA SPEC

1
09113-42030

ALA40..LHD..(M,X);ALA49,ZSA44..LHD..(DCRE,DCRL,HTWVM)

JACK-WITHOUT&ICELAND SPEC

1
09113-42030

ALA40..LHD..(M,X);ALA49,ZSA44..LHD..(DCRE,DCRL,HTWVM)

JACK-WITHOUT&DENMARK SPEC

1
09113-42030

ALA40..LHD..(M,X);ALA49,ZSA44..LHD..(DCRE,DCRL,HTWVM)

JACK-WITHOUT&SWEDEN SPEC

1
09113-42030

ZSA44..LHD

JACK-WITHOUT&TURKEY SPEC

1
09113-42030

AVA4#,WWA42,ZSA44..EUR

JACK-WITHOUT

1
09113-42030

AVA4#,WWA42,ZSA44..EUR

BASIC PACKAGE

1
09113-42030

ZSA44..LHD

JACK-WITHOUT&ISRAEL SPEC

1
09113-42030

AVA4#..EUR;ZSA44..LHD..EUR;ZSA44..RHD..(G,M)

1
09113-42030

ALA40..LHD..(M,X);ALA49,ZSA44..LHD..(DCRE,DCRL,HTWVM)

JACK-WITHOUT&SWEDEN,FINLAND,NORWAY,DENMARK SPEC

1
09113-42030

ZSA44..EUR

JACK-WITH(EXCEPT FOR HYBRID VEHICLE)

1
09120 - BAG, TOOL
09120-10040

ALA4#,ZSA44..DCRE,DCRL,HTWVM

JACK-WITHOUT

1
09120-10040

ALA40..LHD..(M,X);ALA49,ZSA44..LHD..(DCRE,DCRL,HTWVM)

JACK-WITHOUT&NORWAY SPEC

1
09120-10040

ALA40..LHD..(M,X);ALA49,ZSA44..LHD..(DCRE,DCRL,HTWVM)

JACK-WITHOUT&DENMARK SPEC

1
09120-10040

ALA40..LHD..(M,X);ALA49,ZSA44..LHD..(DCRE,DCRL,HTWVM)

JACK-WITHOUT&SWEDEN,FINLAND,NORWAY,DENMARK SPEC

1
09120-10040

ALA4#,ZSA44

1
09120-10040

ALA40..LHD..(M,X);ALA49,ZSA44..LHD..(DCRE,DCRL,HTWVM)

JACK-WITHOUT&GERMANY SPEC

1
09120-10040

ALA40..LHD..(M,X);ALA49,ZSA44..LHD..(DCRE,DCRL,HTWVM)

JACK-WITHOUT&FRENCH SPEC

1
09120-10040

ZSA44..LHD

JACK-WITHOUT&TURKEY SPEC

1
09120-10040

AVA4#,WWA42,ZSA44..EUR

JACK-WITHOUT

1
09120-10040

AVA4#..EUR;ZSA44..LHD..EUR;ZSA44..RHD..(G,M)

1
09120-10040

ALA40..LHD..(M,X);ALA49,ZSA44..LHD..(DCRE,DCRL,HTWVM)

JACK-WITHOUT&SWEDEN SPEC

1
09120-10040

ALA49,ZSA44..LHD..(DCRL,HTWVM)

JACK-WITHOUT&RUSSIA SPEC

1
09120-10040

ZSA44..LHD

JACK-WITHOUT&ISRAEL SPEC

1
09120-10040

AVA4#,WWA42,ZSA44..EUR

BASIC PACKAGE

1
09120-10040

ZSA44..EUR

JACK-WITH(EXCEPT FOR HYBRID VEHICLE)

1
09120-10040

ALA40..LHD..(M,X);ALA49,ZSA44..LHD..(DCRE,DCRL,HTWVM)

JACK-WITHOUT&ICELAND SPEC

1
09120A - CASE, TOOL
09120-42050

ALA4#,ZSA44..DCRE,DCRL,HTWVM

SPARE TIRE-GROUND TIRE

1
09120-42050

ALA4#,ZSA44..DCRE,DCRL,HTWVM

1
09120-42050

ALA40,49,ZSA44..DCRE,DCRL,HTWVM

SPARE TIRE-165/80R17(TEMPORARY)

1
09120-42050

ALA40,49,ZSA44..LHD..(DCRE,DCRL,HTWVM)

NON-WVTA&SPARE TIRE-165/80D17(REINFORCED TEMPORARY)

1
09120-42050

ALA4#,ZSA44..DCRE,DCRL,HTWVM

SPARE TIRE-165/80D17ST(TEMPORARY)

1
09120-42050

ALA4#,ZSA44..DCRE,DCRL,HTWVM

SPARE TIRE-165/80D17(REINFORCED TEMPORARY)

1
09150 - WRENCH, HUB NUT BOX
09150-42010

AVA4#..EUR;ZSA44..LHD..EUR;ZSA44..RHD..(G,M)

1
09150-42010

ALA4#,ZSA44..DCRE,DCRL,HTWVM

JACK-WITHOUT

1
09150-42010

AVA4#,WWA42,ZSA44..EUR

JACK-WITHOUT

1
09150-42010

WWA42..X;ZSA44..LHD..X..EUR

TIRE & DISKWHEEL-225/65R17H A/S ALMINUM 7.0J

1
09150-42010

AVA4#,WWA42,ZSA44..EUR

BASIC PACKAGE

1
09150-42010

ALA4#,ZSA44

1
09150-42010

ZSA44..EUR

JACK-WITH(EXCEPT FOR HYBRID VEHICLE)

1
42606B - REPAIR KIT, TUBELESS TIRE
42606-50040

ALA4#,ZSA44..DCRE,DCRL,HTWVM

1
42606-50040

ALA4#,ZSA44..DCRE,DCRL,HTWVM

SPARE TIRE-165/80D17(REINFORCED TEMPORARY)

1
42606-50040

ALA4#,ZSA44..DCRE,DCRL,HTWVM

SPARE TIRE-GROUND TIRE

1
42606-50040

ALA4#,ZSA44..DCRE,DCRL,HTWVM

SPARE TIRE-165/80D17ST(TEMPORARY)

1
42606-50040

AVA4#,WWA42,ZSA44..EUR

1
44890D - COMPRESSOR ASSY, AIR
44890-42030

ALA4#,ZSA44..DCRE,DCRL,HTWVM

1
44890-42030

ALA4#,ZSA44..DCRE,DCRL,HTWVM

SPARE TIRE-GROUND TIRE

1
44890-42030

ALA4#,ZSA44..DCRE,DCRL,HTWVM

SPARE TIRE-165/80D17(REINFORCED TEMPORARY)

1
44890-42030

ALA40,49,ZSA44..DCRE,DCRL,HTWVM

SPARE TIRE-165/80R17(TEMPORARY)

1
44890-42030

ALA40,49,ZSA44..LHD..(DCRE,DCRL,HTWVM)

NON-WVTA&SPARE TIRE-165/80D17(REINFORCED TEMPORARY)

1
44890-42030

AVA4#,WWA42,ZSA44..EUR

1
44890-42030

ALA4#,ZSA44..DCRE,DCRL,HTWVM

SPARE TIRE-165/80D17ST(TEMPORARY)

1
51960 - HOOK ASSY, FRONT
51961-42040

ALA4#,ZSA44

2
51961-42040

ALA49,ASA44,AVA4#,WWA42,ZSA4#..JPP

2
