SXA11R-AWMGK (1995)

Toyota Rav4

Production Apr 1995 - Aug 2000
Engine 3SFE
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9404-9608)3SFE..EUR,GCC,GEN

Click highlighted areas on diagram

diagram 19100 19101 19102 19107A 19115 19115 19121 19127 19133 19144 19235 19500B 9009900957 9009900966 9009904374 9009905179 9011908937
Part # Description Qty Price
19100 - DISTRIBUTOR ASSY
19050-74040

3SFE..SXA1#..EUR,GCC,GEN

1
19101 - CAP SUB-ASSY, DISTRIBUTOR
19101-74180

3SFE..SXA1#..EUR,GCC,GEN

1
19102 - ROTOR SUB-ASSY, DISTRIBUTOR
19102-11031

3SFE..SXA1#

1
19107A - RING, O, DISTRIBUTOR HOUSING
90099-14127

3SFE..SXA1#

1
19115 - PIECE, DISTRIBUTOR CAP, CENTER
19115-63010

3SFE..SXA1#..EUR,GCC,GEN

2
19115 - PIECE, DISTRIBUTOR CAP, CENTER
19115-63010

3SFE..SXA1#..EUR,GCC,GEN

2
19121 - COVER, DUST PROOF
19121-11080

3SFE..SXA1#..EUR,GCC,GEN

1
19127 - PACKING, DUST PROOF
19127-74050

3SFE..SXA1#..EUR,GCC,GEN

1
19133 - CONDENSER, DISTRIBUTOR
19133-16240

3SFE..SXA1#..EUR,GCC,GEN

1
19144 - LEAD, DISTRIBUTOR BREAKER
19144-74100

3SFE..SXA1#..EUR,GCC,GEN

1
19235 - HOUSING, DISTRIBUTOR
19235-74210

3SFE..SXA1#..EUR,GCC,GEN

1
19500B - COIL ASSY, IGNITION
90919-02163

3SFE..SXA1#..EUR,GCC,GEN

1
Common parts
90099-00957
90099-00966
90099-04374
90099-05179
90119-08937

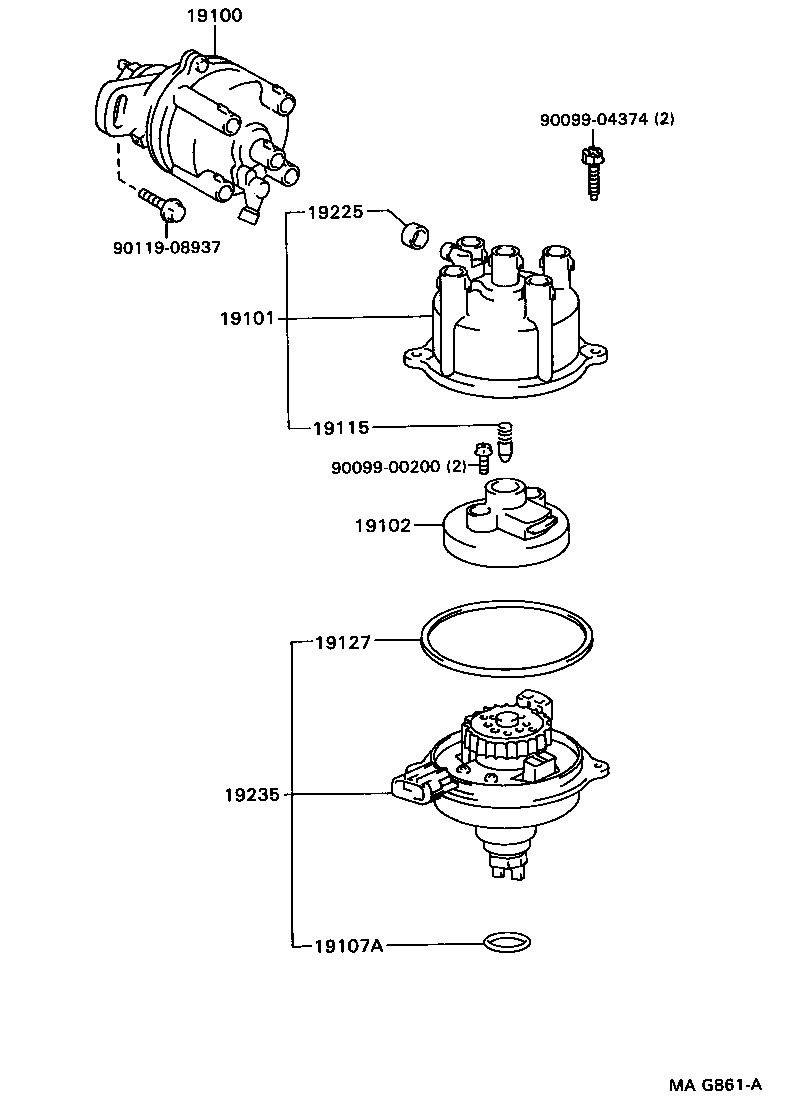

(9511-9709)

Click highlighted areas on diagram

diagram 19100 19101 19102 19107A 19115 19127 19225 19235 9009900200 9009904374 9011908937
Part # Description Qty Price
Common parts
90099-00200
90099-04374
90119-08937
