ALA49L-ANTMXX (2015)

Toyota Rav4

Production Oct 2015 - Oct 2018
Engine 2ADFHV
Transmission 6FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(1212- )ALA4#,ASA44,WWA42,ZSA4#..LHD

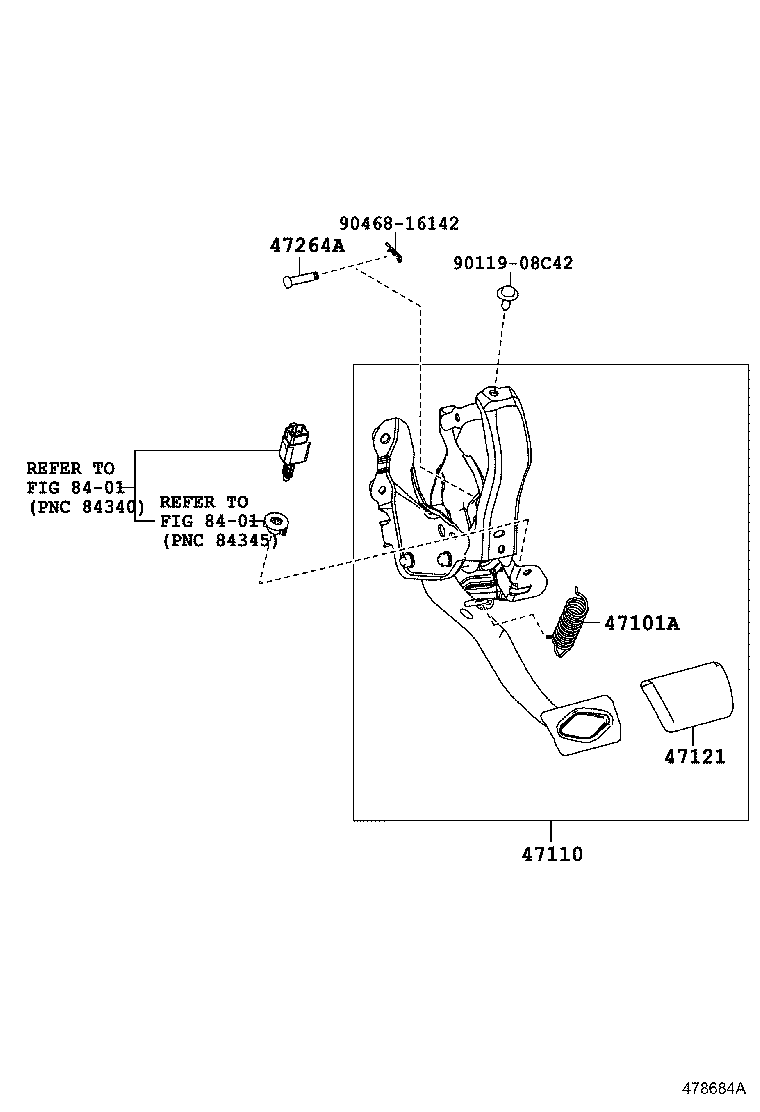

Click highlighted areas on diagram

diagram 47101A 47110 47121 47264A 8401 8401 9011908C42 9046816142
Part # Description Qty Price
47101A - SPRING(FOR BRAKE PEDAL RETURN)
47146-78020

ASA44..X..EUR;AVA42..LHD..EUR;ZSA44..JPP..M..RUS;ZSA44..JPP..B..(G,X);ALA49,ZSA42..JPP..X..(DCRE,EFI);ASA44,ZSA42..JPP..(6FC,B)..(G,M);ALA49,AVA44,ZSA44..JPP..LHD..(DCRL,HTWC,HTWVM)

 1
47146-78020

WWA42..LHD;ASA44..JPP..X..RUS;ALA49,ASA44,ZSA4#..RUP;ZSA44..JPP..6F..(G,X)..RUS;ALA49,AVA42,ZSA42..JPP..(6F,A)..(G,M)..RUS

 1
47146-42030

ALA4#,ZSA44..LHD

 1
47110 - SUPPORT ASSY, BRAKE PEDAL
47110-42230

ALA49,ZSA44..LHD..(6FC,A)

 1
47110-42230

ASA44..X..EUR;ASA44..JPP..(G,M);ALA49,ZSA4#..JPP..LHD..(ATM,CVT)

 1
47110-42240

ALA4#,ZSA44..LHD..6F

 1
47110-42240

WWA42..LHD;ZSA44..RUP..6F..M;ALA49,ZSA42..RUP..6F;ZSA44..6F..(G,X)..RUS;ALA49,ZSA42..JPP..6F..(G,M)

 1
47110-42240

ZSA44..6F..EUR;ZSA44..JPP..6F..M..RUS;ALA49,ZSA42..JPP..6F..X

 1
47121 - PAD, BRAKE PEDAL
31321-42010

ALA4#,ZSA44..6F

 1
47121-42010

ALA49,ZSA44..6FC,A

 1
31321-42010

ZSA44..6F..EUR;ZSA44..JPP..6F..M..RUS;ALA49,ZSA42..JPP..6F..X

 1
47121-42010

ALA49,ASA44,AVA4#,ZSA4#..ATM,CVT

 1
47121-42020

AVA42..EUR;ASA44..X..EUR;ASA44..JPP..(G,M);ALA49,AVA44,ZSA4#..JPP..(ATM,CVT)

 1
31321-42010

WWA42;ZSA44..RUP..6F..M;ALA49,ZSA42..RUP..6F;ZSA44..6F..(G,X)..RUS;ALA49,ZSA42..JPP..6F..(G,M)

 1
47264A - PIN(FOR PUSH ROD)
90249-08256

ALA4#,ZSA44

 1
90249-08256

AVA42..EUR;ASA44..X..EUR;ZSA44..LHD..EUR;ZSA44..RHD..(G,M);ZSA44..JPP..M..RUS;ZSA44..JPP..B..(G,X);ALA49,AVA44..JPP..(DCRL,HTWC);ALA49,ZSA42..JPP..X..(DCRE,EFI);ASA44,ZSA42..JPP..(6FC,B)..(G,M)

 1
90249-08256

WWA42;ZSA44..RHD..X;ASA44..JPP..X..RUS;ALA49,ASA44,ZSA4#..RUP;ZSA44..JPP..6F..(G,X)..RUS;ALA49,AVA42,ZSA42..JPP..(6F,A)..(G,M)..RUS

 1
Common parts
90119-08C42
90468-16142
Linked diagrams
8401
