EL54L-DCMSKA (1995)
Toyota Paseo

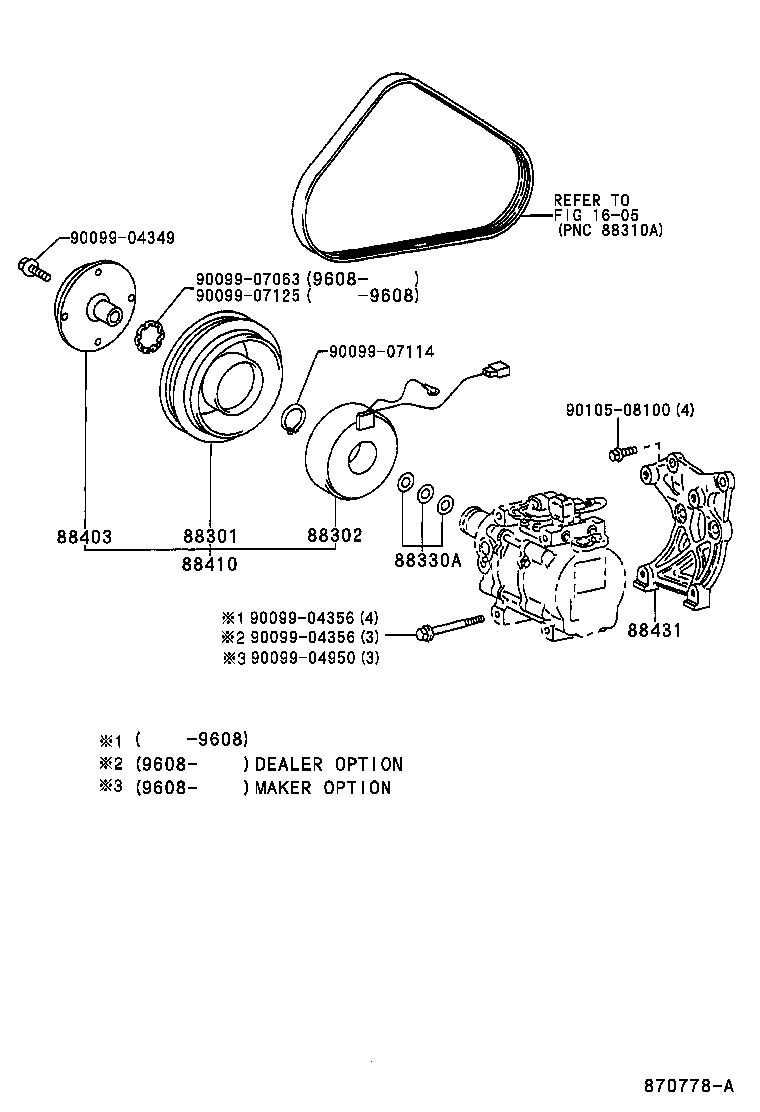

ILLUST NO. 1 OF 2(9508- )
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 88301 - ROTOR SUB-ASSY, MAGNET CLUTCH | ||||
| 88412-16150 |
EL54 |
1 | ||
| 88412-16160 |
EL54..CP..USA PUERTORICO SPEC |
1 | ||
| 88412-16190 |
EL54 |
1 | ||
| 88412-16130 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88302 - STATOR SUB-ASSY, MAGNET CLUTCH | ||||
| 88411-16070 |
EL54 |
1 | ||
| 88411-1A040 |
EL54 |
1 | ||
| 88330A - WASHER (FOR MAGNET CLUTCH) | ||||
| 88335-14020 |
EL54 |
1 | ||
| 88403 - HUB SUB-ASSY, MAGNET CLUTCH | ||||
| 88403-1A010 |
EL54 |
1 | ||
| 88403-16020 |
EL54 |
1 | ||
| 88410 - CLUTCH ASSY, MAGNET | ||||
| 88410-16270 |
EL54 |
1 | ||
| 88410-16280 |
EL54..CP..USA PUERTORICO SPEC |
1 | ||
| 88410-16300 |
EL54 |
1 | ||
| 88410-16181 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88431 - BRACKET, COMPRESSOR MOUNTING, NO.1 | ||||
| 88431-16060 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88431-16140 |
EL54 |
1 | ||
| 88431-16090 |
EL54 |
1 | ||
| Common parts | ||||
| 90099-04349 | ||||
| 90099-04356 | ||||
| 90099-04950 | ||||
| 90099-07063 | ||||
| 90099-07114 | ||||
| 90099-07125 | ||||
| 90105-08100 | ||||
| Linked diagrams | ||||
| 1605 | ||||

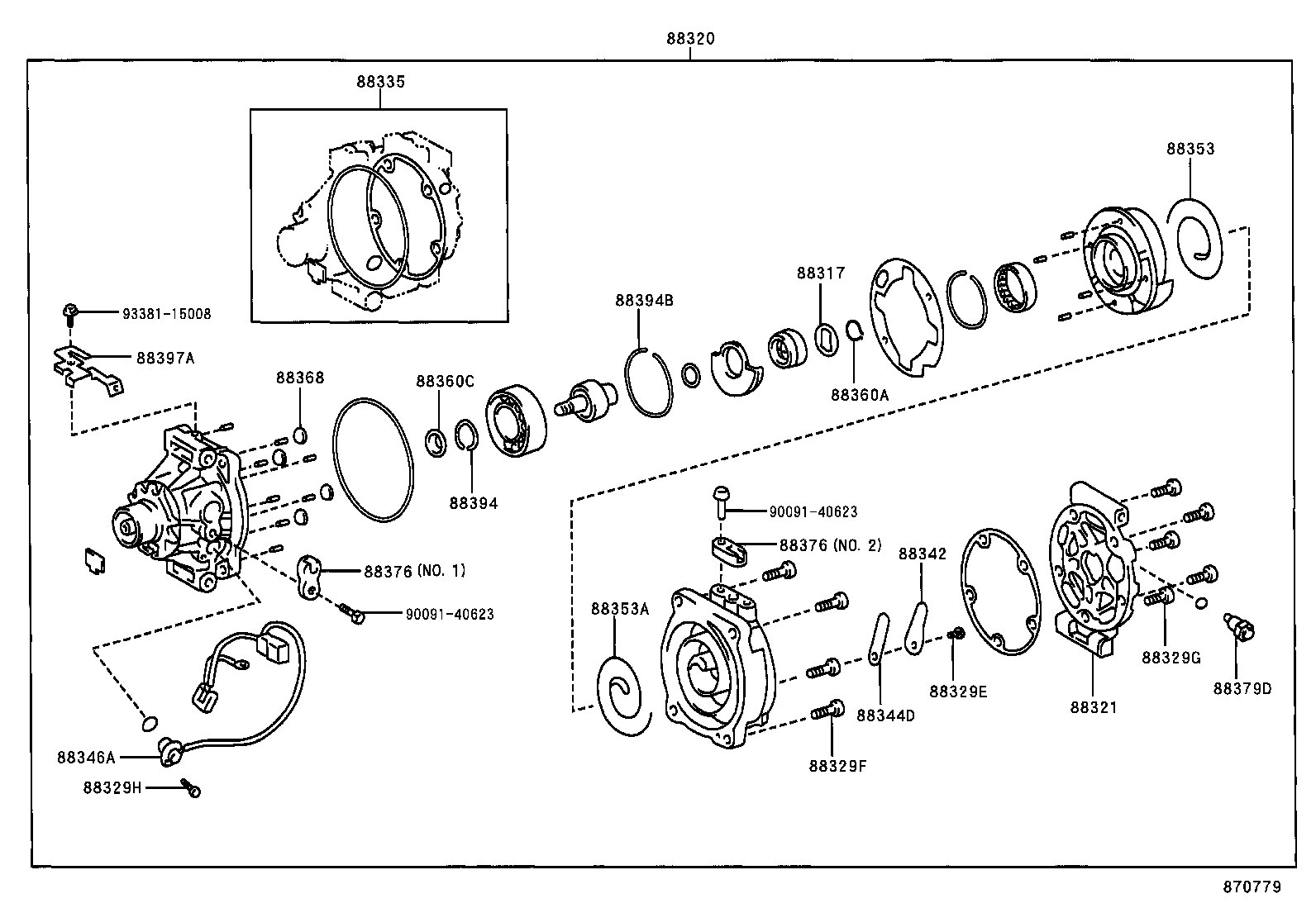

ILLUST NO. 2 OF 2(9608- )
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 88317 - SPACER, COOLER COMPRESSOR | ||||
| 88317-10010 |
EL54 |
1 | ||
| 88320 - COMPRESSOR ASSY, COOLER | ||||
| 88320-10511 |
EL54 |
1 | ||
| 88320-16390 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88320-10550 |
EL54..CP..USA PUERTORICO SPEC |
1 | ||
| 88320-10510 |
EL54 |
1 | ||
| 88320-10551 |
EL54..CP..USA PUERTORICO SPEC |
1 | ||
| 88320-16410 |
EL54 |
1 | ||
| 88320-10511 |
EL54..CP..USA |
1 | ||
| 88320-10511 |
EL54 |
1 | ||
| 88321 - HEAD, COOLER COMPRESSOR CYLINDER | ||||
| 88322-10060 |
EL54 |
1 | ||
| 88321-12081 |
EL54..USA PUERTORICO SPEC,FRONT |
1 | ||
| 88322-12080 |
EL54..USA PUERTORICO SPEC,REAR |
1 | ||
| 88321-12130 |
EL54 FRONT |
1 | ||
| 88322-12100 |
EL54 REAR |
1 | ||
| 88329E - BOLT, COMPRESSOR, NO.1 | ||||
| 88329-10050 |
EL54 |
1 | ||
| 88329F - BOLT, COMPRESSOR, NO.2 | ||||
| 88329-10060 |
EL54 |
4 | ||
| 88329G - BOLT, COMPRESSOR, NO.3 | ||||
| 88329-10070 |
EL54 |
5 | ||
| 88329H - BOLT, COMPRESSOR, NO.4 | ||||
| 88329-16030 |
EL54 |
1 | ||
| 88335 - GASKET KIT, OVERHAUL | ||||
| 88335-10080 |
EL54 |
1 | ||
| 88335-12070 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88335-12110 |
EL54 |
1 | ||
| 88342 - PLATE, COMPRESSOR VALVE, RR | ||||
| 88342-10010 |
EL54 |
1 | ||
| 88344D - REED, DISCHARGE VALVE | ||||
| 88344-10010 |
EL54 |
1 | ||
| 88346A - SENSOR, COMPRESSOR PICK UP | ||||
| 88346-16010 |
EL54 |
1 | ||
| 88353 - SEAL, COMPRESSOR TIP, NO.1 | ||||
| 88353-10020 |
EL54 |
1 | ||
| 88353A - SEAL, COMPRESSOR TIP, NO.2 | ||||
| 88353-10030 |
EL54 |
1 | ||
| 88360A - RING, COMPRESSOR SEAL PLATE SNAP | ||||
| 90096-90022 |
EL54 |
1 | ||
| 90096-90034 |
EL54 |
1 | ||
| 88360C - SEAL ASSY, SHAFT | ||||
| 88360-10030 |
EL54 |
1 | ||
| 88360-12090 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88360-12100 |
EL54 |
1 | ||
| 88368 - RETANIER, COMPRESSOR BEARING | ||||
| 88368-10010 |
EL54 |
4 | ||
| 88376 - CAP, BLIND | ||||
| 88376-12020 |
EL54 NO.2 |
1 | ||
| 88376-12010 |
EL54 NO.1 |
1 | ||
| 88376-12020 |
EL54 NO.1 |
1 | ||
| 88376-10040 |
EL54 NO.2 |
1 | ||
| 88376 - CAP, BLIND | ||||
| 88376-12020 |
EL54 NO.2 |
1 | ||
| 88376-12010 |
EL54 NO.1 |
1 | ||
| 88376-12020 |
EL54 NO.1 |
1 | ||
| 88376-10040 |
EL54 NO.2 |
1 | ||
| 88379D - VALVE, PRESSURE RELIEF | ||||
| 88379-10010 |
EL54 |
1 | ||
| 88394 - SPRING, COMPRESSOR | ||||
| 88394-10020 |
EL54 |
1 | ||
| 88394B - SPRING, COMPRESSOR | ||||
| 88394-10030 |
EL54 |
1 | ||
| 88397A - CLIP, COMPRESSOR | ||||
| 88397-16050 |
EL54 |
1 | ||
| 88397-16040 |
EL54 |
1 | ||
| Common parts | ||||
| 90091-40623 | ||||
| 93381-15008 | ||||

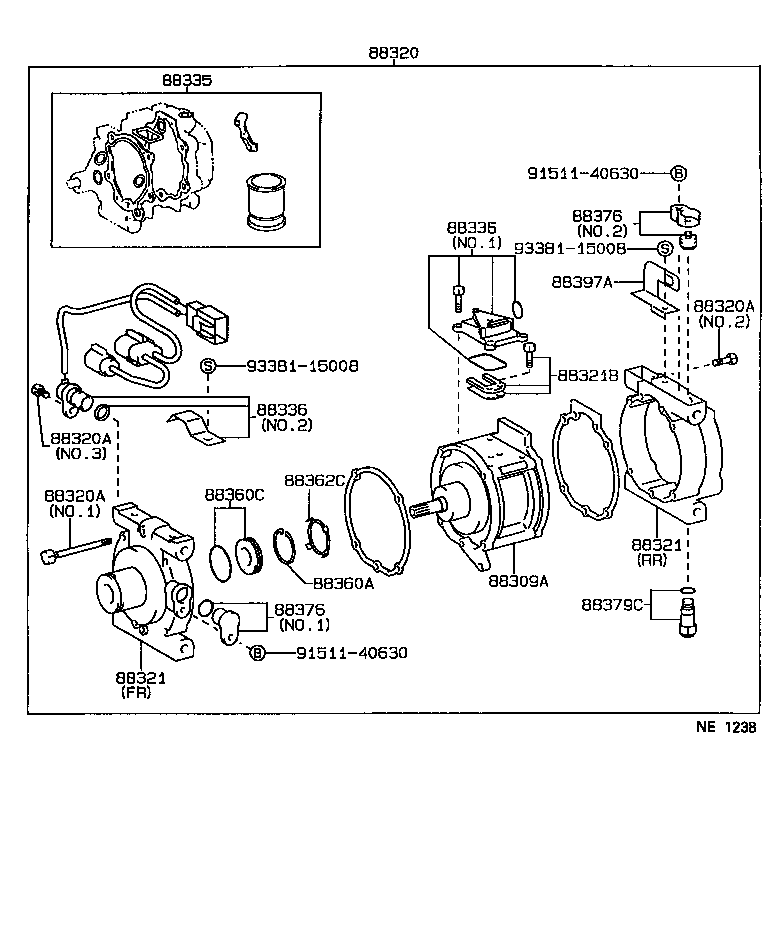

ILLUST NO. 2 OF 2(9508-9608)
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 88309A - PUMP SUB-ASSY, COMPRESSOR | ||||
| 88309-12110 |
EL54 |
1 | ||
| 88309-12080 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88320 - COMPRESSOR ASSY, COOLER | ||||
| 88320-10511 |
EL54 |
1 | ||
| 88320-16390 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88320-10550 |
EL54..CP..USA PUERTORICO SPEC |
1 | ||
| 88320-10510 |
EL54 |
1 | ||
| 88320-10551 |
EL54..CP..USA PUERTORICO SPEC |
1 | ||
| 88320-16410 |
EL54 |
1 | ||
| 88320-10511 |
EL54..CP..USA |
1 | ||
| 88320-10511 |
EL54 |
1 | ||
| 88320A - BOLT, THROUGH | ||||
| 88329-16010 |
EL54 NO.1 |
5 | ||
| 88329-10010 |
EL54..USA PUERTORICO SPEC,NO.1 |
5 | ||
| 88329-10020 |
EL54..USA PUERTORICO SPEC,NO.2 |
2 | ||
| 88329-16020 |
EL54 NO.2 |
2 | ||
| 88329-16030 |
EL54 NO.3 |
1 | ||
| 88320A - BOLT, THROUGH | ||||
| 88329-16010 |
EL54 NO.1 |
5 | ||
| 88329-10010 |
EL54..USA PUERTORICO SPEC,NO.1 |
5 | ||
| 88329-10020 |
EL54..USA PUERTORICO SPEC,NO.2 |
2 | ||
| 88329-16020 |
EL54 NO.2 |
2 | ||
| 88329-16030 |
EL54 NO.3 |
1 | ||
| 88320A - BOLT, THROUGH | ||||
| 88329-16010 |
EL54 NO.1 |
5 | ||
| 88329-10010 |
EL54..USA PUERTORICO SPEC,NO.1 |
5 | ||
| 88329-10020 |
EL54..USA PUERTORICO SPEC,NO.2 |
2 | ||
| 88329-16020 |
EL54 NO.2 |
2 | ||
| 88329-16030 |
EL54 NO.3 |
1 | ||
| 88321 - HEAD, COOLER COMPRESSOR CYLINDER | ||||
| 88322-10060 |
EL54 |
1 | ||
| 88321-12081 |
EL54..USA PUERTORICO SPEC,FRONT |
1 | ||
| 88322-12080 |
EL54..USA PUERTORICO SPEC,REAR |
1 | ||
| 88321-12130 |
EL54 FRONT |
1 | ||
| 88322-12100 |
EL54 REAR |
1 | ||
| 88321 - HEAD, COOLER COMPRESSOR CYLINDER | ||||
| 88322-10060 |
EL54 |
1 | ||
| 88321-12081 |
EL54..USA PUERTORICO SPEC,FRONT |
1 | ||
| 88322-12080 |
EL54..USA PUERTORICO SPEC,REAR |
1 | ||
| 88321-12130 |
EL54 FRONT |
1 | ||
| 88322-12100 |
EL54 REAR |
1 | ||
| 88321B - REED SUB-ASSY, VALVE | ||||
| 88307-12050 |
EL54 |
1 | ||
| 88307-10010 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88335 - GASKET KIT, OVERHAUL | ||||
| 88335-10080 |
EL54 |
1 | ||
| 88335-12070 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88335-12110 |
EL54 |
1 | ||
| 88336 - SENSOR, COMPRESSOR | ||||
| 88336-12090 |
EL54 NO.2 |
1 | ||
| 88336-16010 |
EL54 NO.1 |
1 | ||
| 88336-10020 |
EL54..USA PUERTORICO SPEC,NO.1 |
1 | ||
| 88336 - SENSOR, COMPRESSOR | ||||
| 88336-12090 |
EL54 NO.2 |
1 | ||
| 88336-16010 |
EL54 NO.1 |
1 | ||
| 88336-10020 |
EL54..USA PUERTORICO SPEC,NO.1 |
1 | ||
| 88360A - RING, COMPRESSOR SEAL PLATE SNAP | ||||
| 90096-90022 |
EL54 |
1 | ||
| 90096-90034 |
EL54 |
1 | ||
| 88360C - SEAL ASSY, SHAFT | ||||
| 88360-10030 |
EL54 |
1 | ||
| 88360-12090 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88360-12100 |
EL54 |
1 | ||
| 88362C - PLATE, PULSE | ||||
| 88362-12010 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88362-12020 |
EL54 |
1 | ||
| 88376 - CAP, BLIND | ||||
| 88376-12020 |
EL54 NO.2 |
1 | ||
| 88376-12010 |
EL54 NO.1 |
1 | ||
| 88376-12020 |
EL54 NO.1 |
1 | ||
| 88376-10040 |
EL54 NO.2 |
1 | ||
| 88376 - CAP, BLIND | ||||
| 88376-12020 |
EL54 NO.2 |
1 | ||
| 88376-12010 |
EL54 NO.1 |
1 | ||
| 88376-12020 |
EL54 NO.1 |
1 | ||
| 88376-10040 |
EL54 NO.2 |
1 | ||
| 88379C - VALVE, PRESSURE RELIEF | ||||
| 88379-12050 |
EL54 |
1 | ||
| 88397A - CLIP, COMPRESSOR | ||||
| 88397-16050 |
EL54 |
1 | ||
| 88397-16040 |
EL54 |
1 | ||
| Common parts | ||||
| 91511-40630 | ||||
| 93381-15008 | ||||
ILLUST NO. 1 OF 2(9508- )
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 88301 - ROTOR SUB-ASSY, MAGNET CLUTCH | ||||
| 88412-16150 |
EL54 |
1 | ||
| 88412-16160 |
EL54..CP..USA PUERTORICO SPEC |
1 | ||
| 88412-16190 |
EL54 |
1 | ||
| 88412-16130 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88302 - STATOR SUB-ASSY, MAGNET CLUTCH | ||||
| 88411-16070 |
EL54 |
1 | ||
| 88411-1A040 |
EL54 |
1 | ||
| 88330A - WASHER (FOR MAGNET CLUTCH) | ||||
| 88335-14020 |
EL54 |
1 | ||
| 88403 - HUB SUB-ASSY, MAGNET CLUTCH | ||||
| 88403-1A010 |
EL54 |
1 | ||
| 88403-16020 |
EL54 |
1 | ||
| 88410 - CLUTCH ASSY, MAGNET | ||||
| 88410-16270 |
EL54 |
1 | ||
| 88410-16280 |
EL54..CP..USA PUERTORICO SPEC |
1 | ||
| 88410-16300 |
EL54 |
1 | ||
| 88410-16181 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88431 - BRACKET, COMPRESSOR MOUNTING, NO.1 | ||||
| 88431-16060 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88431-16140 |
EL54 |
1 | ||
| 88431-16090 |
EL54 |
1 | ||
| Common parts | ||||
| 90099-04349 | ||||
| 90099-04356 | ||||
| 90099-04950 | ||||
| 90099-07063 | ||||
| 90099-07114 | ||||
| 90099-07125 | ||||
| 90105-08100 | ||||
| Linked diagrams | ||||
| 1605 | ||||
ILLUST NO. 2 OF 2(9608- )
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 88317 - SPACER, COOLER COMPRESSOR | ||||
| 88317-10010 |
EL54 |
1 | ||
| 88320 - COMPRESSOR ASSY, COOLER | ||||
| 88320-10511 |
EL54 |
1 | ||
| 88320-16390 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88320-10550 |
EL54..CP..USA PUERTORICO SPEC |
1 | ||
| 88320-10510 |
EL54 |
1 | ||
| 88320-10551 |
EL54..CP..USA PUERTORICO SPEC |
1 | ||
| 88320-16410 |
EL54 |
1 | ||
| 88320-10511 |
EL54..CP..USA |
1 | ||
| 88320-10511 |
EL54 |
1 | ||
| 88321 - HEAD, COOLER COMPRESSOR CYLINDER | ||||
| 88322-10060 |
EL54 |
1 | ||
| 88321-12081 |
EL54..USA PUERTORICO SPEC,FRONT |
1 | ||
| 88322-12080 |
EL54..USA PUERTORICO SPEC,REAR |
1 | ||
| 88321-12130 |
EL54 FRONT |
1 | ||
| 88322-12100 |
EL54 REAR |
1 | ||
| 88329E - BOLT, COMPRESSOR, NO.1 | ||||
| 88329-10050 |
EL54 |
1 | ||
| 88329F - BOLT, COMPRESSOR, NO.2 | ||||
| 88329-10060 |
EL54 |
4 | ||
| 88329G - BOLT, COMPRESSOR, NO.3 | ||||
| 88329-10070 |
EL54 |
5 | ||
| 88329H - BOLT, COMPRESSOR, NO.4 | ||||
| 88329-16030 |
EL54 |
1 | ||
| 88335 - GASKET KIT, OVERHAUL | ||||
| 88335-10080 |
EL54 |
1 | ||
| 88335-12070 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88335-12110 |
EL54 |
1 | ||
| 88342 - PLATE, COMPRESSOR VALVE, RR | ||||
| 88342-10010 |
EL54 |
1 | ||
| 88344D - REED, DISCHARGE VALVE | ||||
| 88344-10010 |
EL54 |
1 | ||
| 88346A - SENSOR, COMPRESSOR PICK UP | ||||
| 88346-16010 |
EL54 |
1 | ||
| 88353 - SEAL, COMPRESSOR TIP, NO.1 | ||||
| 88353-10020 |
EL54 |
1 | ||
| 88353A - SEAL, COMPRESSOR TIP, NO.2 | ||||
| 88353-10030 |
EL54 |
1 | ||
| 88360A - RING, COMPRESSOR SEAL PLATE SNAP | ||||
| 90096-90022 |
EL54 |
1 | ||
| 90096-90034 |
EL54 |
1 | ||
| 88360C - SEAL ASSY, SHAFT | ||||
| 88360-10030 |
EL54 |
1 | ||
| 88360-12090 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88360-12100 |
EL54 |
1 | ||
| 88368 - RETANIER, COMPRESSOR BEARING | ||||
| 88368-10010 |
EL54 |
4 | ||
| 88376 - CAP, BLIND | ||||
| 88376-12020 |
EL54 NO.2 |
1 | ||
| 88376-12010 |
EL54 NO.1 |
1 | ||
| 88376-12020 |
EL54 NO.1 |
1 | ||
| 88376-10040 |
EL54 NO.2 |
1 | ||
| 88376 - CAP, BLIND | ||||
| 88376-12020 |
EL54 NO.2 |
1 | ||
| 88376-12010 |
EL54 NO.1 |
1 | ||
| 88376-12020 |
EL54 NO.1 |
1 | ||
| 88376-10040 |
EL54 NO.2 |
1 | ||
| 88379D - VALVE, PRESSURE RELIEF | ||||
| 88379-10010 |
EL54 |
1 | ||
| 88394 - SPRING, COMPRESSOR | ||||
| 88394-10020 |
EL54 |
1 | ||
| 88394B - SPRING, COMPRESSOR | ||||
| 88394-10030 |
EL54 |
1 | ||
| 88397A - CLIP, COMPRESSOR | ||||
| 88397-16050 |
EL54 |
1 | ||
| 88397-16040 |
EL54 |
1 | ||
| Common parts | ||||
| 90091-40623 | ||||
| 93381-15008 | ||||
ILLUST NO. 2 OF 2(9508-9608)
| Part # | Description | Qty | Price | |
|---|---|---|---|---|
| 88309A - PUMP SUB-ASSY, COMPRESSOR | ||||
| 88309-12110 |
EL54 |
1 | ||
| 88309-12080 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88320 - COMPRESSOR ASSY, COOLER | ||||
| 88320-10511 |
EL54 |
1 | ||
| 88320-16390 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88320-10550 |
EL54..CP..USA PUERTORICO SPEC |
1 | ||
| 88320-10510 |
EL54 |
1 | ||
| 88320-10551 |
EL54..CP..USA PUERTORICO SPEC |
1 | ||
| 88320-16410 |
EL54 |
1 | ||
| 88320-10511 |
EL54..CP..USA |
1 | ||
| 88320-10511 |
EL54 |
1 | ||
| 88320A - BOLT, THROUGH | ||||
| 88329-16010 |
EL54 NO.1 |
5 | ||
| 88329-10010 |
EL54..USA PUERTORICO SPEC,NO.1 |
5 | ||
| 88329-10020 |
EL54..USA PUERTORICO SPEC,NO.2 |
2 | ||
| 88329-16020 |
EL54 NO.2 |
2 | ||
| 88329-16030 |
EL54 NO.3 |
1 | ||
| 88320A - BOLT, THROUGH | ||||
| 88329-16010 |
EL54 NO.1 |
5 | ||
| 88329-10010 |
EL54..USA PUERTORICO SPEC,NO.1 |
5 | ||
| 88329-10020 |
EL54..USA PUERTORICO SPEC,NO.2 |
2 | ||
| 88329-16020 |
EL54 NO.2 |
2 | ||
| 88329-16030 |
EL54 NO.3 |
1 | ||
| 88320A - BOLT, THROUGH | ||||
| 88329-16010 |
EL54 NO.1 |
5 | ||
| 88329-10010 |
EL54..USA PUERTORICO SPEC,NO.1 |
5 | ||
| 88329-10020 |
EL54..USA PUERTORICO SPEC,NO.2 |
2 | ||
| 88329-16020 |
EL54 NO.2 |
2 | ||
| 88329-16030 |
EL54 NO.3 |
1 | ||
| 88321 - HEAD, COOLER COMPRESSOR CYLINDER | ||||
| 88322-10060 |
EL54 |
1 | ||
| 88321-12081 |
EL54..USA PUERTORICO SPEC,FRONT |
1 | ||
| 88322-12080 |
EL54..USA PUERTORICO SPEC,REAR |
1 | ||
| 88321-12130 |
EL54 FRONT |
1 | ||
| 88322-12100 |
EL54 REAR |
1 | ||
| 88321 - HEAD, COOLER COMPRESSOR CYLINDER | ||||
| 88322-10060 |
EL54 |
1 | ||
| 88321-12081 |
EL54..USA PUERTORICO SPEC,FRONT |
1 | ||
| 88322-12080 |
EL54..USA PUERTORICO SPEC,REAR |
1 | ||
| 88321-12130 |
EL54 FRONT |
1 | ||
| 88322-12100 |
EL54 REAR |
1 | ||
| 88321B - REED SUB-ASSY, VALVE | ||||
| 88307-12050 |
EL54 |
1 | ||
| 88307-10010 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88335 - GASKET KIT, OVERHAUL | ||||
| 88335-10080 |
EL54 |
1 | ||
| 88335-12070 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88335-12110 |
EL54 |
1 | ||
| 88336 - SENSOR, COMPRESSOR | ||||
| 88336-12090 |
EL54 NO.2 |
1 | ||
| 88336-16010 |
EL54 NO.1 |
1 | ||
| 88336-10020 |
EL54..USA PUERTORICO SPEC,NO.1 |
1 | ||
| 88336 - SENSOR, COMPRESSOR | ||||
| 88336-12090 |
EL54 NO.2 |
1 | ||
| 88336-16010 |
EL54 NO.1 |
1 | ||
| 88336-10020 |
EL54..USA PUERTORICO SPEC,NO.1 |
1 | ||
| 88360A - RING, COMPRESSOR SEAL PLATE SNAP | ||||
| 90096-90022 |
EL54 |
1 | ||
| 90096-90034 |
EL54 |
1 | ||
| 88360C - SEAL ASSY, SHAFT | ||||
| 88360-10030 |
EL54 |
1 | ||
| 88360-12090 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88360-12100 |
EL54 |
1 | ||
| 88362C - PLATE, PULSE | ||||
| 88362-12010 |
EL54..USA PUERTORICO SPEC |
1 | ||
| 88362-12020 |
EL54 |
1 | ||
| 88376 - CAP, BLIND | ||||
| 88376-12020 |
EL54 NO.2 |
1 | ||
| 88376-12010 |
EL54 NO.1 |
1 | ||
| 88376-12020 |
EL54 NO.1 |
1 | ||
| 88376-10040 |
EL54 NO.2 |
1 | ||
| 88376 - CAP, BLIND | ||||
| 88376-12020 |
EL54 NO.2 |
1 | ||
| 88376-12010 |
EL54 NO.1 |
1 | ||
| 88376-12020 |
EL54 NO.1 |
1 | ||
| 88376-10040 |
EL54 NO.2 |
1 | ||
| 88379C - VALVE, PRESSURE RELIEF | ||||
| 88379-12050 |
EL54 |
1 | ||
| 88397A - CLIP, COMPRESSOR | ||||
| 88397-16050 |
EL54 |
1 | ||
| 88397-16040 |
EL54 |
1 | ||
| Common parts | ||||
| 91511-40630 | ||||
| 93381-15008 | ||||
Part Price Details
Loading price information...
Part Number:
Price:
