AW11L-WJMQF (1986)

Toyota Mr2

Production Aug 1986 - Dec 1989
Engine 4AGEL
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 1 OF 2(8608- )

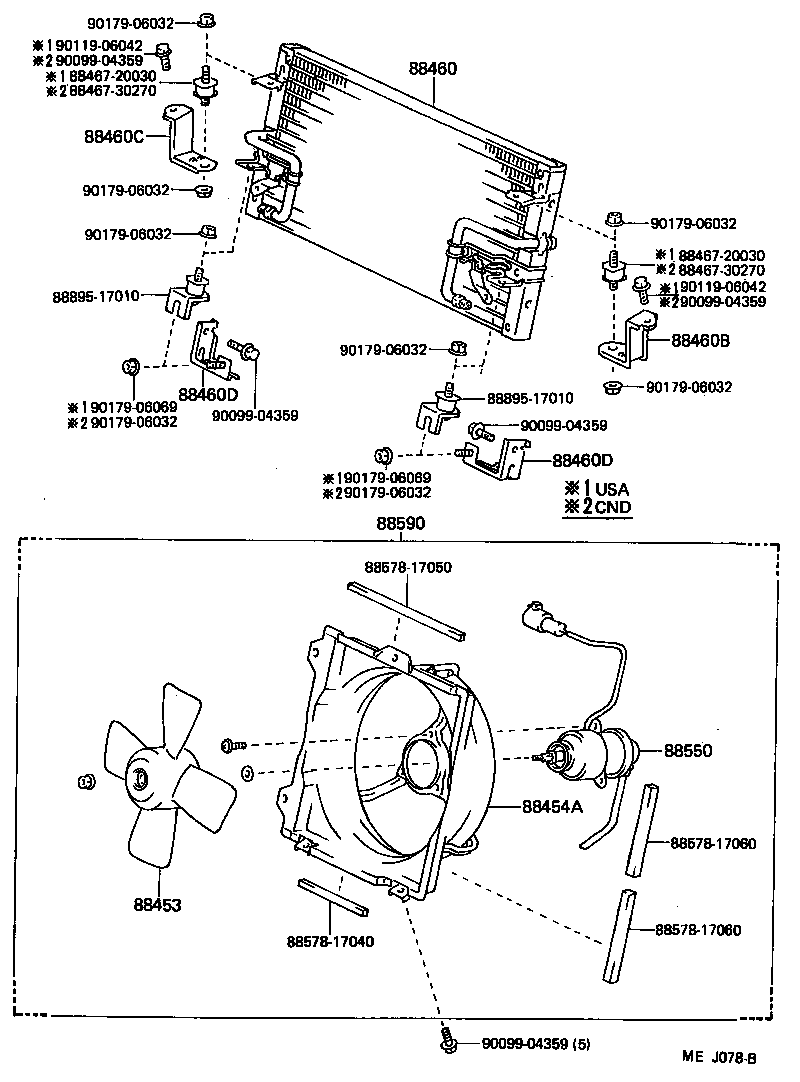

Click highlighted areas on diagram

diagram 88453 88454A 88460 88460B 88460C 88460D 88460D 8846730270 8846730270 88479 88550 8857817040 8857817050 8857817060 88590 8889517010 8889517010 9009904359 9009904359 9009904359 9009904359 9009904359 9011906042 9011906042 9017906032 9017906032 9017906032 9017906032 9017906032 9017906032 9017906032 9017906032 9017906069 9017906069
Part # Description Qty Price
88453 - FAN, COOLING (FOR CONDENSER)
16361-16020

AW11..ARL,GEN

1
16361-16020

AW11..LHD..GEN

1
88454A - SHROUD, FAN
88590-17090

AW11..LHD..GEN

1
88590-17030

AW11..GEN

1
88590-17090

AW11..ARL,GEN

1
88460 - CONDENSER ASSY, COOLER
88460-17040

AW11..ARL,GEN

1
88460-17020

AW11..GEN

1
88460-17040

AW11..LHD..GEN

1
88460B - BRACKET, COOLER CONDENSER, NO.1
88688-17020

AW11..GEN

1
88688-17190

AW11..ARL,GEN

1
88688-17190

AW11..LHD..GEN

1
88460C - BRACKET, COOLER CONDENSER, NO.2
88688-17180

AW11..LHD..GEN

1
88688-17180

AW11..ARL,GEN

1
88688-17010

AW11..GEN

1
88460D - BRACKET, COOLER CONDENSER, NO.3
88688-17030

AW11..GEN

1
88688-17200

AW11..ARL,GEN

RH

1
88688-17200

AW11..LHD..GEN

1
88688-17210

AW11..ARL,GEN

LH

1
88688-17210

AW11..LHD..GEN

1
88460D - BRACKET, COOLER CONDENSER, NO.3
88688-17030

AW11..GEN

1
88688-17200

AW11..ARL,GEN

RH

1
88688-17200

AW11..LHD..GEN

1
88688-17210

AW11..ARL,GEN

LH

1
88688-17210

AW11..LHD..GEN

1
88479 - FREON GAS, AIR CONDITIONER (DRUM, COOLER REFRIGERANT)
90986-02001

AW11..ARL,GEN

400G

3
88550 - MOTOR ASSY, BLOWER (FOR CONDENSER)
16363-16010

AW11..LHD..GEN

1
16363-16010

AW11..ARL,GEN

1
88590 - BLOWER ASSY, W/SHROUD
88590-17010

AW11..GEN

1
88590-17070

AW11..ARL,GEN

1
88590-17070

AW11..LHD..GEN

1
Common parts
88467-30270
88578-17040
88578-17050
88578-17060
88895-17010
90099-04359
90119-06042
90179-06032
90179-06069

ILLUST NO. 1 OF 2(8608- )

Click highlighted areas on diagram

diagram 88453 88454A 88460 88460B 88460C 88460D 88460D 8846720030 8846720030 8846730270 8846730270 88550 8857817040 8857817050 8857817060 8857817060 88590 8889517010 8889517010 9009904359 9009904359 9009904359 9009904359 9009904359 9011906042 9011906042 9017906032 9017906032 9017906032 9017906032 9017906032 9017906032 9017906032 9017906032 9017906069 9017906069
Part # Description Qty Price
Common parts
88467-20030
88467-30270
88578-17040
88578-17050
88578-17060
88895-17010
90099-04359
90119-06042
90179-06032
90179-06069
