CR27LV-MRSBEW (1992)

Toyota Liteace Van Wagon

Production Jan 1992 - Jan 1995
Engine 2C
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 3 OF 4(9201- )LHD

Click highlighted areas on diagram

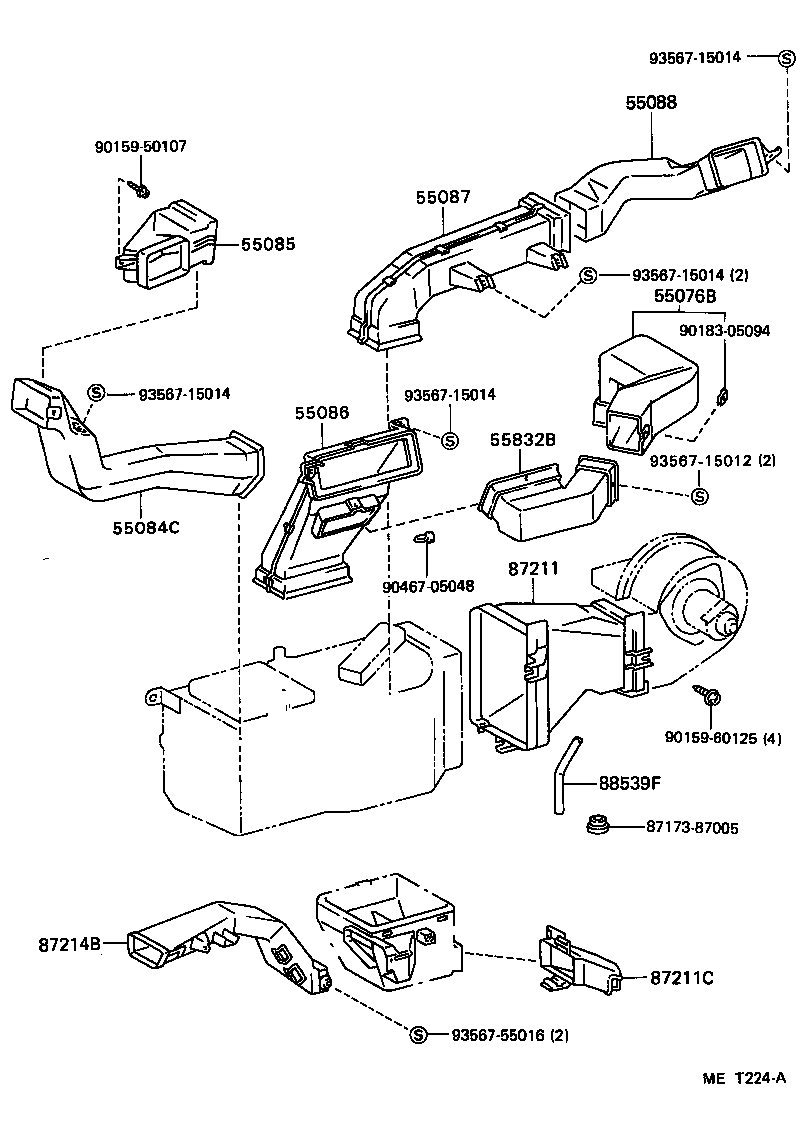

FRONT DUCT

diagram 55076B 55084C 55085 55086 55087 55088 55832B 8717387005 87211 87211C 87214B 88539F 9015950107 9015960125 9018305094 9046705048 9356715012 9356715014 9356715014 9356715014 9356715014 9356755016
Part # Description Qty Price
55076B - DUCT SUB-ASSY, HEATER AIR
55076-28010

CR2#,KR2#,YR2#..LHD

1
55084C - DUCT SUB-ASSY, HEATER TO REGISTER, NO.1
55843-28050

CR2#,KR2#,YR2#..LHD

1
55085 - DUCT SUB-ASSY, HEATER TO REGISTER, NO.2
55844-28040

CR2#,KR2#,YR2#..LHD

1
55086 - DUCT SUB-ASSY, HEATER TO REGISTER, NO.3
55086-28050

CR2#,KR2#,YR2#..LHD

1
55087 - DUCT SUB-ASSY, HEATER TO REGISTER, NO.4
55087-28020

CR2#,KR2#,YR2#..LHD

1
55088 - DUCT SUB-ASSY, HEATER TO REGISTER, NO.5
55849-28030

CR2#,KR2#,YR2#..LHD

1
55832B - DUCT, HEATER TO REGISTER
55832-28010

CR2#,KR2#,YR2#..LHD

1
87211 - DUCT, AIR, NO.1
87201-28120

CR2#,KR2#,YR2#..LHD

1
87211C - DUCT, AIR, NO.4
87211-28010

CR2#,KR2#,YR2#..LHD

1
87214B - DUCT, AIR, SIDE NO.3 RH
87211-28021

CR2#,KR2#,YR2#..LHD

1
88539F - HOSE, DRAIN
88539-12010

CR2#,KR2#,YR2#

1
Common parts
87173-87005
90159-50107
90159-60125
90183-05094
90467-05048
93567-15012
93567-15014
93567-55016

ILLUST NO. 1 OF 4(9201- )LHD

Click highlighted areas on diagram

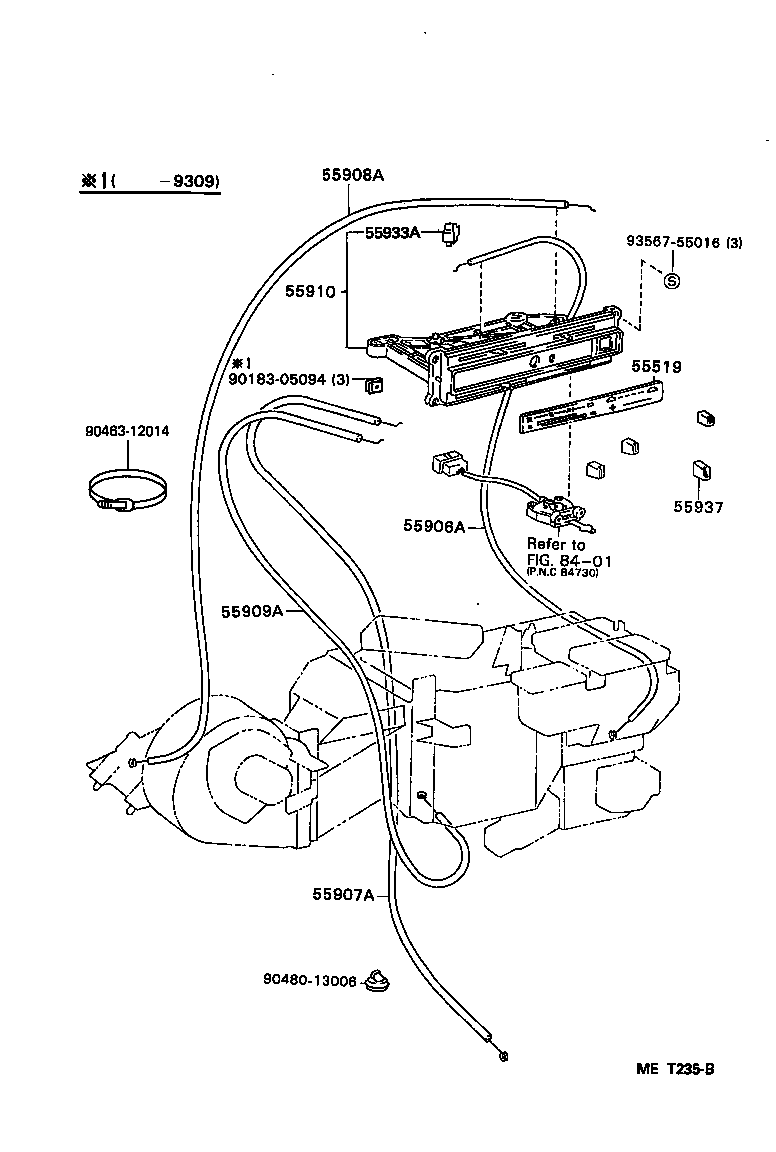

FRONT CONTROL

diagram 55519 55906A 55907A 55908A 55909A 55910 55933A 55937 8401 9018305094 9046312014 9048013006 9356755016
Part # Description Qty Price
55519 - PLATE, HEATER CONTROL NAME
55519-28220

CR2#,KR2#,YR2#..LHD

1
55906A - CABLE SUB-ASSY, DEFROSTER DAMPER CONTROL
55906-28140

CR2#,KR2#,YR2#..LHD

1
55907A - CABLE SUB-ASSY, WATER VALVE CONTROL
55907-28011

CR2#,KR2#,YR2#..LHD

1
55908A - CABLE SUB-ASSY, AIR INLET DAMPER CONTROL
55908-28070

CR2#,KR2#,YR2#..LHD

1
55909A - CABLE SUB-ASSY, AIRMIX DAMPER CONTROL
55909-28011

CR2#,KR2#,YR2#..LHD

1
55910 - CONTROL ASSY, HEATER OR BOOST VENTILATOR
55910-28150

CR2#,KR2#,YR2#..LHD

1
55933A - CLAMP, HEATER CONTROL CABLE
55933-24010

CR2#,KR2#,YR2#..LHD

4
55937 - KNOB, HEATER CONTROL LEVER
55905-12080

CR2#,KR2#,YR2#..LHD

1
Common parts
90183-05094
90463-12014
90480-13006
93567-55016
Linked diagrams
8401

ILLUST NO. 2 OF 4(9201- )

Click highlighted areas on diagram

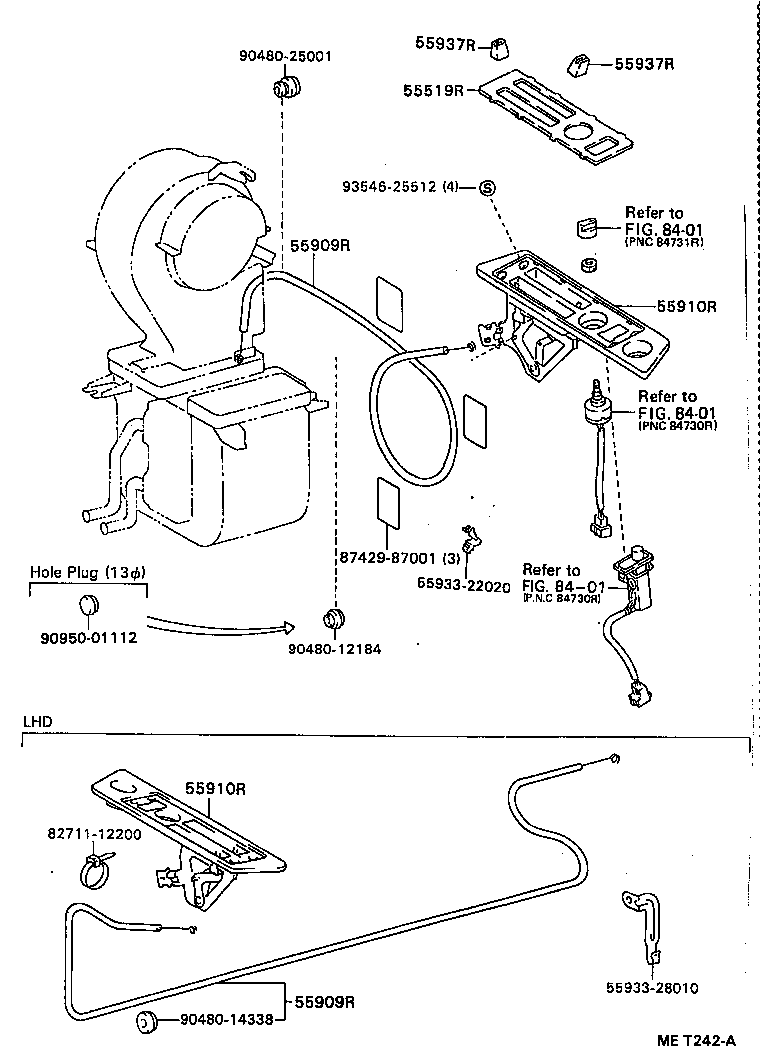

REAR CONTROL

diagram 55519R 55909R 55909R 55910R 55910R 5593322020 5593328010 55937R 55937R 8271112200 8401 8401 8401 8742987001 9048012184 9048014338 9048025001 9095001112 9354625512
Part # Description Qty Price
Common parts
55933-22020
55933-28010
82711-12200
87429-87001
90480-12184
90480-14338
90480-25001
90950-01112
93546-25512
Linked diagrams
8401

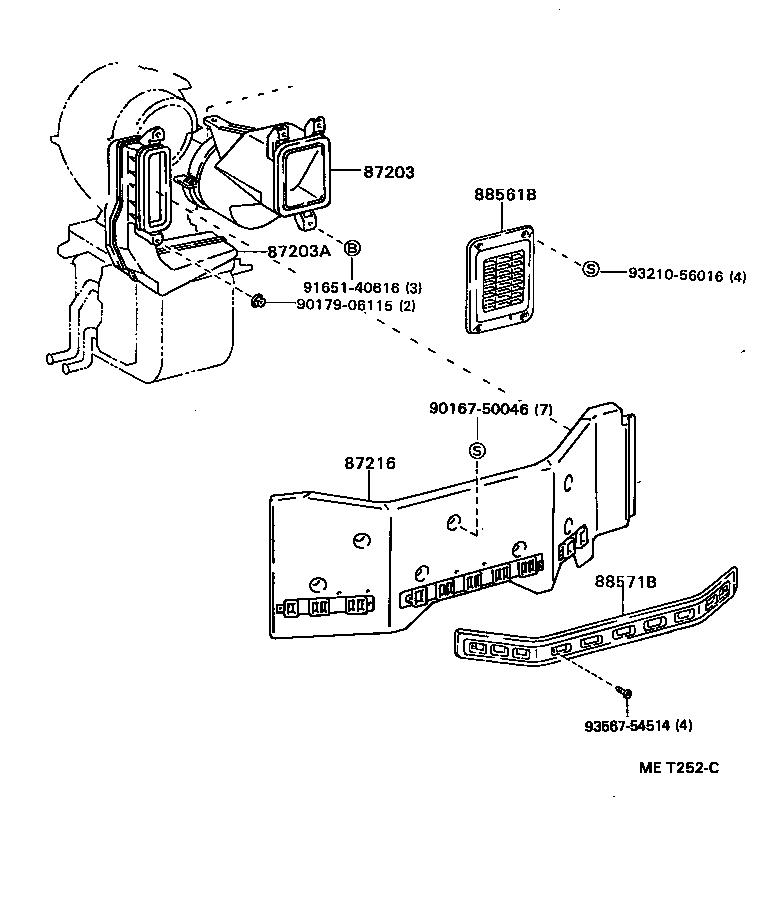

ILLUST NO. 4 OF 4(9201- )

Click highlighted areas on diagram

diagram 87203 87203A 87216 88561B 88571B 9016750046 9017906115 9165140616 9321056016 9356754514
Part # Description Qty Price
Common parts
90167-50046
90179-06115
91651-40616
93210-56016
93567-54514
