KM36LV-KRSBEW (1988)

Toyota Liteace Van,Wagon

Production Aug 1988 - Jan 1992
Engine 5K
Transmission 4F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8808- )KM3#..LHD

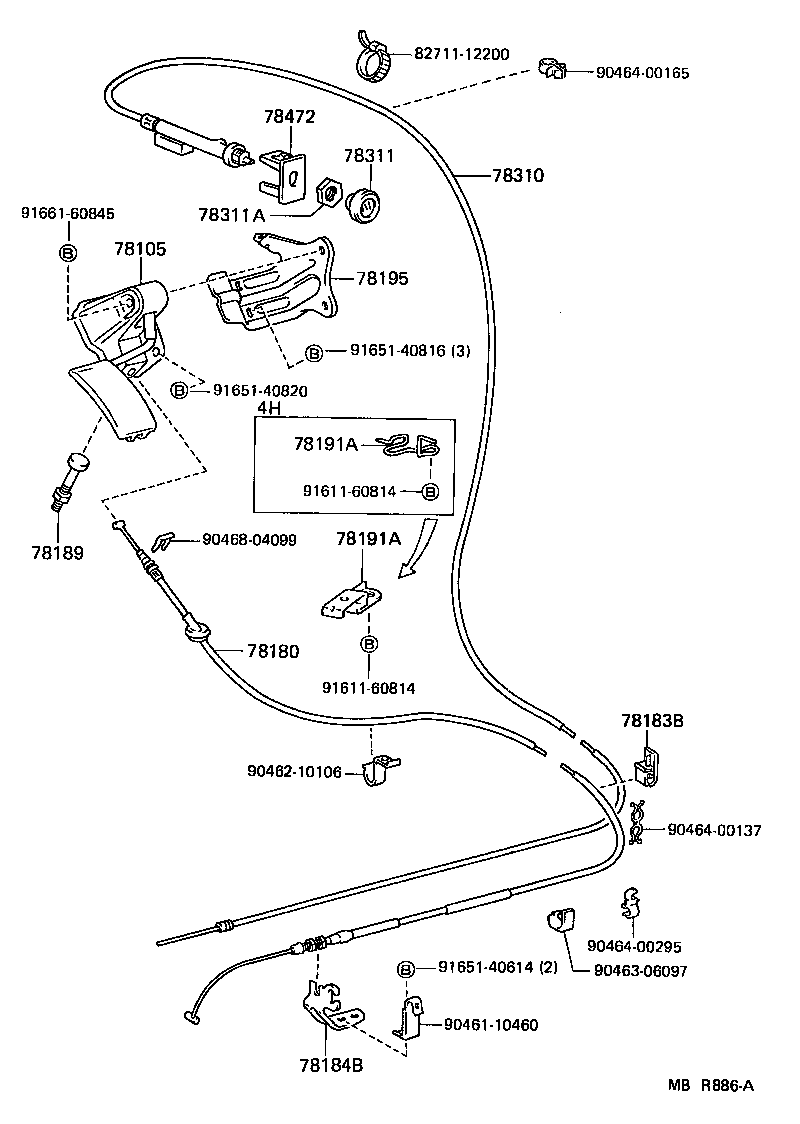

Click highlighted areas on diagram

diagram 78105 78180 78183B 78184B 78189 78191A 78191A 78195 78310 78311 78311A 78472 8271112200 9046110460 9046210106 9046306097 9046400137 9046400165 9046400295 9046804099 9161160814 9161160814 9165140614 9165140816 9165140820 9166160845
Part # Description Qty Price
78105 - ROD SUB-ASSY, ACCELERATOR CONNECTING, NO.3
78105-95708

CM3#,KM3#..LHD

1
78180 - WIRE ASSY, ACCELERATOR
78150-95721

KM3#..LHD

1
78183B - CLAMP, ACCELERATOR CONTROL CABLE
78183-95705

KM3#..LHD

2
78184B - BRACKET, ACCELERATOR CONTROL CABLE
78184-95705

KM3#

1
78189 - BOLT, ACCELERATOR PEDAL STOPPER
78208-95702

CM3#,KM3#

1
78208-95702

KM3#

1
78191A - CLAMP (FOR ACCELERATOR WIRE SET)
78183-95706

CM3#,KM3#..LHD..(4F,5F)

1
78191A - CLAMP (FOR ACCELERATOR WIRE SET)
78183-95706

CM3#,KM3#..LHD..(4F,5F)

1
78195 - BRACKET, ACCELERATOR LINK
78195-95700

CM3#,KM3#..LHD

1
78310 - CABLE ASSY, CHOKE
78304-95705

KM3#..LHD..(4F,5F)

1
78311 - KNOB, CHOKE CONTROL CABLE
78303-95700

KM3#

1
78311A - NUT, CHOKE SHAFT SET
78314-95010

KM3#

1
78472 - SUPPORT, THROTTLE CONTROL CABLE
78472-9570003

KM3#

GRAY,TRIM1#

1
Common parts
82711-12200
90461-10460
90462-10106
90463-06097
90464-00137
90464-00165
90464-00295
90468-04099
91611-60814
91651-40614
91651-40816
91651-40820
91661-60845
