GGL25L-AWZGBW (2015)

Toyota Lexus Rx Series

Production Sep 2015 - Aug 2019
Engine 2GRFKS
Transmission 8FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(1509- )GGL25

Click highlighted areas on diagram

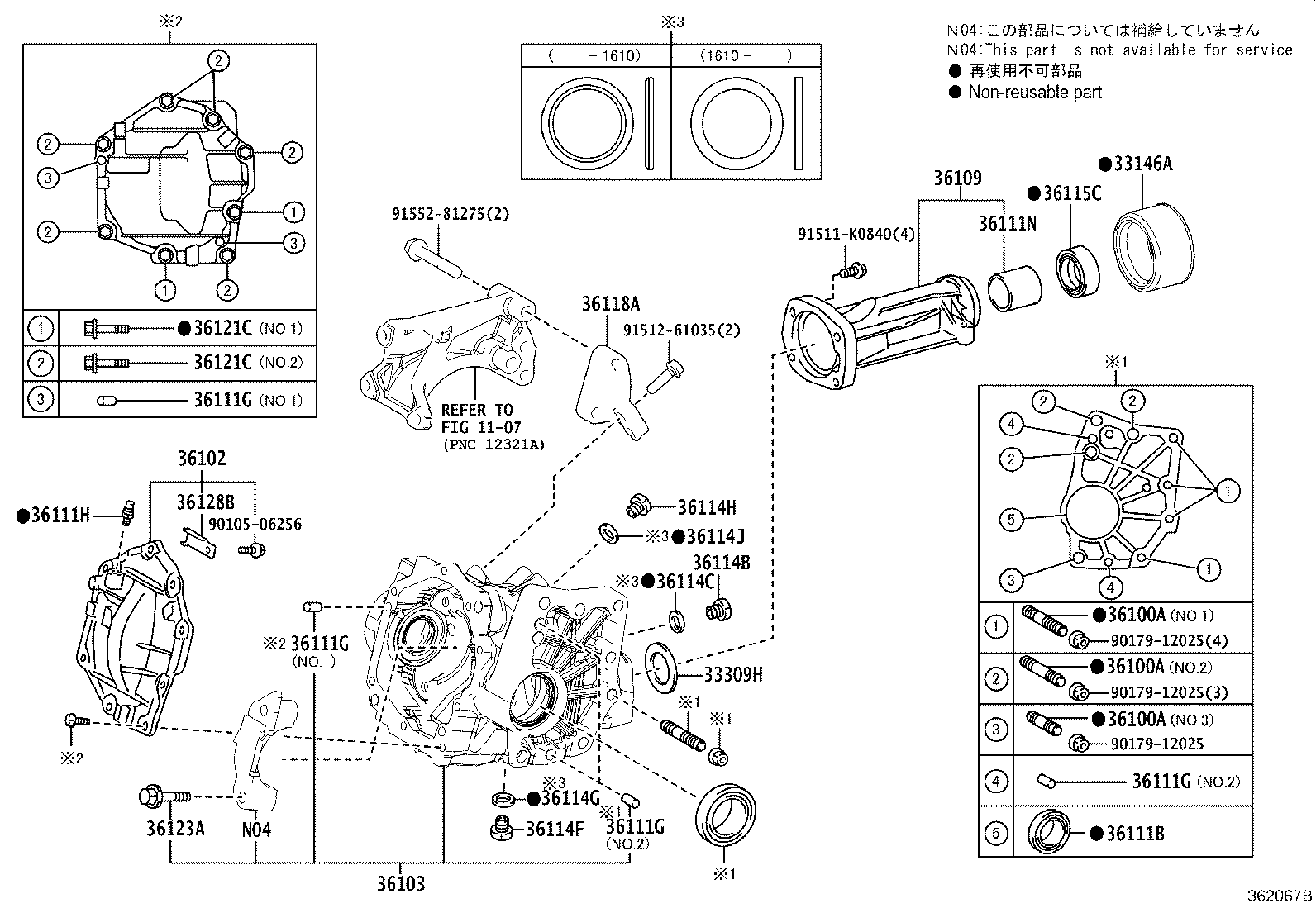

diagram 1107 33146A 33309H 36100A 36100A 36100A 36102 36103 36109 36111B 36111G 36111G 36111G 36111G 36111H 36111N 36114B 36114C 36114F 36114G 36114H 36114J 36115C 36118A 36121C 36121C 36123A 36128B 9010506256 9017912025 9017912025 9017912025 91511K0840 9151261035 9155281275
Part # Description Qty Price
33146A - DEFLECTOR, TRANSFER EXTENSION HOUSING DUST
33146-30020

AGL25,GGL25

1
33309H - WASHER, TRANSFER OUTPUT SHAFT
36275-33150

AGL25,GGL25

T=2.24,MARK EC

1
36275-33010

AGL25,GGL25

T=2.10,MARK AA

1
36275-33190

AGL25,GGL25

T=2.28,MARK GA

1
36275-33210

AGL25,GGL25

T=2.30,MARK GC

1
36275-33170

AGL25,GGL25

T=2.26,MARK FB

1
36275-33110

AGL25,GGL25

T=2.20,MARK DB

1
36275-33250

AGL25,GGL25

T=2.34,MARK JA

1
36275-33230

AGL25,GGL25

T=2.32,MARK HB

1
36275-33130

AGL25,GGL25

T=2.22,MARK EA

1
36275-33090

AGL25,GGL25

T=2.18,MARK CC

1
36275-33070

AGL25,GGL25

T=2.16,MARK CA

1
36275-33030

AGL25,GGL25

T=2.12,MARK AC

1
36275-33350

AGL25,GGL25

T=2.44,MARK MB

1
36275-33330

AGL25,GGL25

T=2.42,MARK LC

1
36275-33270

AGL25,GGL25

T=2.36,MARK JC

1
36275-33290

AGL25,GGL25

T=2.38,MARK KB

1
36275-33310

AGL25,GGL25

T=2.40,MARK LA

1
36275-48010

AGL25,GGL25

T=2.00,MARK ZA

1
36275-48020

AGL25,GGL25

T=2.02,MARK ZB

1
36275-48090

AGL25,GGL25

T=2.62,MARK SA

1
36275-33390

AGL25,GGL25

T=2.48,MARK NC

1
36275-33410

AGL25,GGL25

T=2.50,MARK PB

1
36275-33050

AGL25,GGL25

T=2.14,MARK BB

1
36275-33370

AGL25,GGL25

T=2.46,MARK NA

1
36275-48050

AGL25,GGL25

T=2.08,MARK ZE

1
36275-48110

AGL25,GGL25

T=2.66,MARK SC

1
36275-48070

AGL25,GGL25

T=2.58,MARK RB

1
36275-48100

AGL25,GGL25

T=2.64,MARK SB

1
36275-48060

AGL25,GGL25

T=2.56,MARK RA

1
36275-48030

AGL25,GGL25

T=2.04,MARK ZC

1
36275-48040

AGL25,GGL25

T=2.06,MARK ZD

1
36275-48120

AGL25,GGL25

T=2.68,MARK TA

1
36275-33430

AGL25,GGL25

T=2.52,MARK QA

1
36275-33450

AGL25,GGL25

T=2.54,MARK QC

1
36275-48080

AGL25,GGL25

T=2.60,MARK RC

1
36275-48140

AGL25,GGL25

T=2.72,MARK TC

1
36275-48130

AGL25,GGL25

T=2.70,MARK TB

1
36100A - BOLT, STUD (FOR TRANSFER & TRANSAXLE SETTING)
90116-12052

AGL25,GGL25

S=22 & 22,L=53,NO.3

1
90116-12041

AGL25,GGL25

S=30 & 22,L=64,NO.1

4
90116-12051

AGL25,GGL25

S=22 & 22,L=73,NO.2

3
36100A - BOLT, STUD (FOR TRANSFER & TRANSAXLE SETTING)
90116-12052

AGL25,GGL25

S=22 & 22,L=53,NO.3

1
90116-12041

AGL25,GGL25

S=30 & 22,L=64,NO.1

4
90116-12051

AGL25,GGL25

S=22 & 22,L=73,NO.2

3
36100A - BOLT, STUD (FOR TRANSFER & TRANSAXLE SETTING)
90116-12052

AGL25,GGL25

S=22 & 22,L=53,NO.3

1
90116-12041

AGL25,GGL25

S=30 & 22,L=64,NO.1

4
90116-12051

AGL25,GGL25

S=22 & 22,L=73,NO.2

3
36102 - COVER SUB-ASSY, TRANSFER CASE
36102-48030

AGL25,GGL25

1
36103 - CASE SUB-ASSY, TRANSFER
36103-48011

AGL25,GGL25

1
36109 - HOUSING SUB-ASSY, TRANSFER EXTENSION
36109-48010

AGL25,GGL25

1
36111B - SEAL, OIL (FOR TRANSFER CASE)
90311-55002

AGL25,GGL25

1
36111G - PIN, STRAIGHT (FOR TRANSFER CASE)
90250-08046

AGL25,GGL25

L=16,OD=8,NO.1

2
90250-10017

AGL25,GGL25

L=20,OD=10,NO.2

2
36111G - PIN, STRAIGHT (FOR TRANSFER CASE)
90250-08046

AGL25,GGL25

L=16,OD=8,NO.1

2
90250-10017

AGL25,GGL25

L=20,OD=10,NO.2

2
36111G - PIN, STRAIGHT (FOR TRANSFER CASE)
90250-08046

AGL25,GGL25

L=16,OD=8,NO.1

2
90250-10017

AGL25,GGL25

L=20,OD=10,NO.2

2
36111G - PIN, STRAIGHT (FOR TRANSFER CASE)
90250-08046

AGL25,GGL25

L=16,OD=8,NO.1

2
90250-10017

AGL25,GGL25

L=20,OD=10,NO.2

2
36111H - PLUG, BREATHER (FOR TRANSFER CASE)
90930-03133

AGL25,GGL25

1
36111N - BUSH (FOR TRANSFER CASE)
90999-73105

AGL25,GGL25

1
36114B - PLUG, NO.1 (FOR TRANSFER CASE)
90341-18006

AGL25,GGL25

1
90341-18072

AGL25,GGL25

1
36114C - GASKET, NO.1 (FOR TRANSFER CASE)
12157-10010

AGL25,GGL25

1
36114F - PLUG (FOR TRANSFER DRAIN)
90341-18057

AGL25,GGL25

1
36114G - GASKET (FOR TRANSFER DRAIN PLUG)
12157-10010

AGL25,GGL25

1
36114H - PLUG, NO.2 (FOR TRANSFER CASE)
90341-18006

AGL25,GGL25

1
36114J - GASKET, NO.2 (FOR TRANSFER CASE)
12157-10010

AGL25,GGL25

1
36115C - SEAL, TYPE T OIL (FOR TRANSFER EXTENSION HOUSING)
90311-38090

AGL25,GGL25

1
36118A - PLATE, TRANSFER STIFFENER, RH
36118-45010

GGL25

1
36121C - BOLT, WASHER BASED HEAD HEXAGON (FOR TRANSFER CASE COVE
91511-J0820

AGL25,GGL25

NO.2

6
90105-08435

AGL25,GGL25

NO.1

2
36121C - BOLT, WASHER BASED HEAD HEXAGON (FOR TRANSFER CASE COVE
91511-J0820

AGL25,GGL25

NO.2

6
90105-08435

AGL25,GGL25

NO.1

2
36123A - BOLT, DIFFERENTIAL BEARING CAP
41114-16010

AGL25,GGL25

2
36128B - DEFLECTOR, BREATHER OIL
36128-28010

AGL25,GGL25

1
Common parts
90105-06256
90179-12025
91511-K0840
91512-61035
91552-81275
Linked diagrams
1107
