JZS147R-BEPQFW (1993)

Toyota Lexus Gs300

Production Aug 1993 - Aug 1997
Engine 2JZGE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

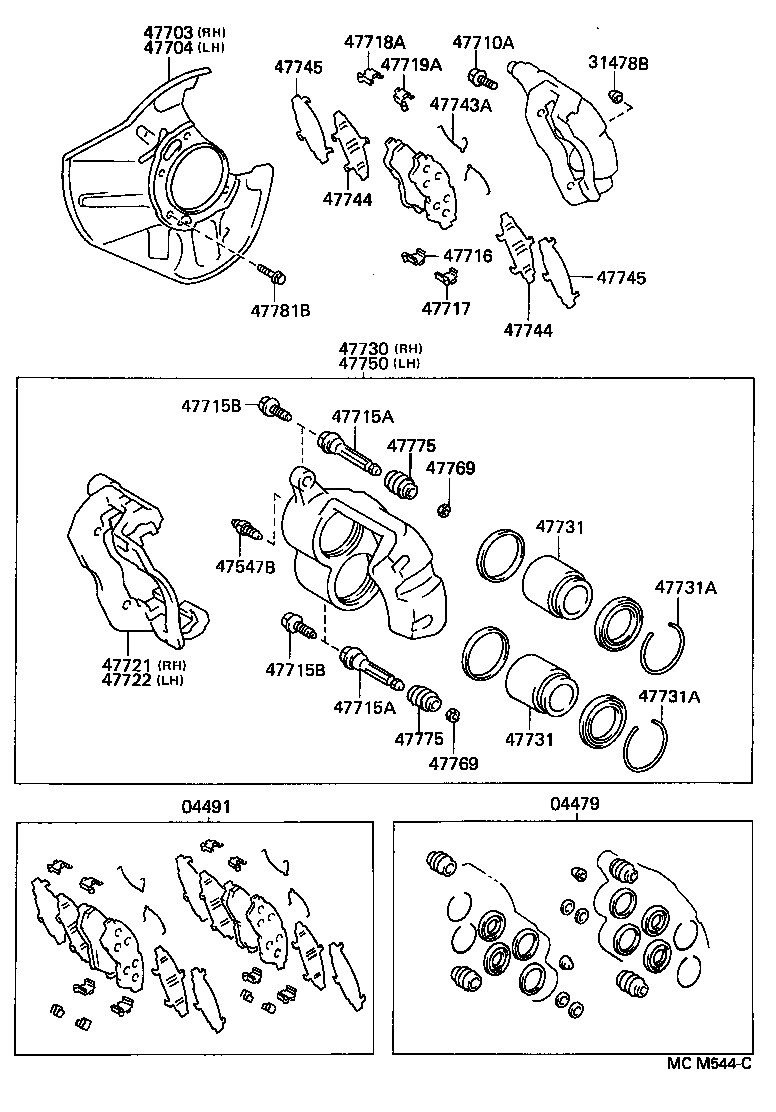

ILLUST NO. 1 OF 2(9308- )EUR

Click highlighted areas on diagram

diagram 04479 04491 31478B 47547B 47703 47704 47710A 47715A 47715A 47715B 47715B 47716 47717 47718A 47719A 47721 47722 47730 47731 47731 47731A 47731A 47743A 47744 47744 47745 47745 47750 47769 47769 47775 47775 47781B
Part # Description Qty Price
04479 - CYLINDER KIT, DISC BRAKE, FRONT
04479-30120

JZS147

1
04479-30121

JZS147

1
04479-30190

JZS147

1
04491 - PAD KIT, DISC BRAKE, FRONT
04491-30330

JZS147

1
04491-30350

JZS147..EUR

1
04491-30341

JZS147..EUR

1
31478B - CAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
31478-30010

JZS147

2
47547B - PLUG, BLEEDER(FOR FRONT DISC BRAKE)
47547-27030

JZS147

2
47703 - COVER SUB-ASSY, DISC BRAKE DUST, FRONT RH
47781-30191

JZS147

1
47781-30190

JZS147

1
47781-30150

JZS147

1
47704 - COVER SUB-ASSY, DISC BRAKE DUST, FRONT LH
47782-30150

JZS147

1
47782-30190

JZS147

1
47782-30191

JZS147

1
47710A - BOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
90105-12228

JZS147

*12-1.25PX32-24

4
47715A - PIN, FRONT DISC BRAKE CYLINDER SLIDE
47715-50030

JZS147

MAIN PIN SIDE

2
47715-50010

JZS147

SUB PIN SIDE

2
47715-50020

JZS147

4
47715-22070

JZS147

SUB PIN SIDE

2
47715-30060

JZS147

MAIN PIN SIDE

2
47715A - PIN, FRONT DISC BRAKE CYLINDER SLIDE
47715-50030

JZS147

MAIN PIN SIDE

2
47715-50010

JZS147

SUB PIN SIDE

2
47715-50020

JZS147

4
47715-22070

JZS147

SUB PIN SIDE

2
47715-30060

JZS147

MAIN PIN SIDE

2
47715B - BOLT(FOR FRONT DISC BRAKE CYLINDER SLIDE)
90105-08164

JZS147

4
47715B - BOLT(FOR FRONT DISC BRAKE CYLINDER SLIDE)
90105-08164

JZS147

4
47716 - PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)
47716-24010

JZS147..EUR

2
47716-50051

JZS147

2
47716-50050

JZS147

2
47716-24010

JZS147

2
47717 - PLATE, PAD SUPPORT, NO.2(FOR FRONT DISC BRAKE)
47716-24020

JZS147..EUR

2
47716-50061

JZS147

2
47716-50060

JZS147

2
47716-24020

JZS147

2
47718A - PLATE, PAD SUPPORT, NO.3(FOR FRONT DISC BRAKE)
47717-50051

JZS147

2
47717-24010

JZS147

2
47717-30070

JZS147

2
47719A - PLATE, PAD SUPPORT, NO.4(FOR FRONT DISC BRAKE)
47717-24020

JZS147

2
47717-50061

JZS147

2
47717-30080

JZS147

2
47721 - MOUNTING, FRONT DISC BRAKE CYLINDER, RH
47721-30130

JZS147

1
47721-30180

JZS147

1
47721-30132

JZS147

1
47722 - MOUNTING, FRONT DISC BRAKE CYLINDER, LH
47722-30050

JZS147

1
47722-30052

JZS147

1
47722-30100

JZS147

1
47730 - CYLINDER ASSY, FRONT DISC BRAKE, RH
47730-30400

JZS147

1
47730-30230

JZS147

1
47730-30233

JZS147

1
47731 - PISTON, FRONT DISC BRAKE
47731-30140

JZS147

4
47731-50030

JZS147

4
47731 - PISTON, FRONT DISC BRAKE
47731-30140

JZS147

4
47731-50030

JZS147

4
47731A - RING, SET(FOR FRONT DISC BRAKE PISTON)
90520-52006

JZS147

4
90522-50002

JZS147

4
47731A - RING, SET(FOR FRONT DISC BRAKE PISTON)
90520-52006

JZS147

4
90522-50002

JZS147

4
47743A - SPRING, ANTI-SQUEAL(FOR FRONT DISC BRAKE)
47743-30020

JZS147

4
47750 - CYLINDER ASSY, DISC BRAKE, LH
47750-30233

JZS147

1
47750-30400

JZS147

1
47750-30230

JZS147

1
47769 - BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
47769-50010

JZS147

SUB PIN SIDE

2
47769-50020

JZS147

MAIN PIN SIDE

2
47769-50010

JZS147

2
47769 - BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
47769-50010

JZS147

SUB PIN SIDE

2
47769-50020

JZS147

MAIN PIN SIDE

2
47769-50010

JZS147

2
47775 - BOOT, BUSH DUST(FOR FRONT DISC BRAKE)
47775-50010

JZS147

4
47775-30070

JZS147

4
47775 - BOOT, BUSH DUST(FOR FRONT DISC BRAKE)
47775-50010

JZS147

4
47775-30070

JZS147

4
47781B - BOLT(FOR DUST COVER SETTING)
90148-60028

JZS147

*6-1.0PX14-10.5

8
90119-06227

JZS147

*6-1.0PX14-7.5

8
